Изготовление горизонтальной печи из трубы для бани своими руками

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

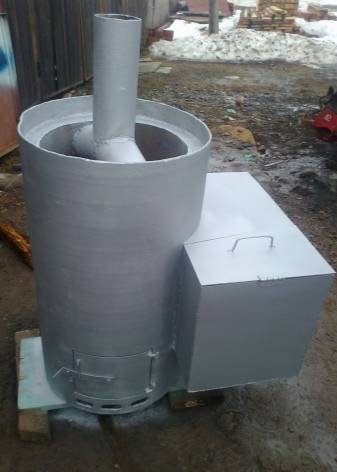

Вертикальная печь из трубы

Вертикальную конструкцию выбирают те, кому важна экономия места в парном помещении. Если вы выберете этот вариант, вам не нужно будет заботиться о внешнем размещении бака с водой и каменки. Основа этой печки – полутораметровый обрезок трубы. Технология изготовления довольно проста, если вы знакомы со сварным делом.

  1. Первым делом соорудите опалубку под квадратный фундамент. Чтобы вычислить его параметры, нужно к диаметру стороны прибавить полметра. Усильте конструкцию, заложив в бетон арматуру. Но толщина фундамента не должна быть меньше 20 см! Когда бетон застынет, выложите поверхность кирпичом. Можно использовать тротуарную плитку.
  2. Первую часть печи обычно выполняют из куска трубы в 1 м. Вырежьте внизу этой заготовки отверстие 5 х 20 см. Это будет поддувало. Оно же выполнит роль зольника. Проследите, чтобы низ трубы был идеально ровным. Он послужит опорой.
  3. Над дверью поддувала нужно укрепить дно топки. Вырежьте из металлического листа круг. Его толщина должна быть не меньше 12 мм. В центре диска установите колосник. Его можно купить в магазине, а можно сделать самому. Это должна быть решетка, у которой ширина прутьев равна промежутку ними.
  4. Вырежьте отверстие для топки, отступив от дна примерно 5 см. Размер дверцы – 25 х 30 см. Затем наварите петли. Установите створку.
  5. Вверху топки установите отсекатель. Это прямоугольный металлический лист, по углам приваренный к трубе. Между стенками трубы и краями листа будет проходить воздух. Он будет лучше нагревать стенки печи.
  6. Над этой конструкцией разместите каменку. Низ её изготовьте из решётки. Толщина прутьев – 12-16 мм. Приварите её, отступив 5-10 см вверх. Дверцу каменки выполните так же, как топочную.
  7. Верх каменки закроет дно бака с водой, который выполняется из оставшегося обрезка длинной в полметра. Заварите дно кругом из листового железа. В центре этого диска сделайте круглое отверстие – сквозь бак будет проходить труба. Сделайте для этого резервуара съёмную полукруглую крышку. Внизу врежьте кран.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ИллюстрацияОписание
Шаг 1

Выемка грунта

В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2

Отсыпка щебня

Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3

Заливка раствора

Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4

Укладка рубероида

Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5

Раствор для заливки фундамента

Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6

Забетонированное основание

Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7

Кирпичная площадка под печь

Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

  • Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
  • Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
  • Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

  • электроды
  • отрезные круги
  • 1 газовый баллон на 24 литра
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • труба диаметр 57 мм
  • труба диаметр 20 мм
  • прочие

Потребуются те же инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Пошаговая инструкция

Схема двухкамерной пиролизной буржуйки

Ваши действия должны быть такими:

Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм.
Изготовьте зольник и приварите его к дну. Приварите опоры.
Сделайте колосниковую решетку.
Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке

Критически важно соблюдать все расстояния.
Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом.
Вырезаем в баллоне отверстие и привариваем теплообменник.
Теперь изготовим вторичную камеру с дымоходом.
Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

  1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
  2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
  3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
  4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
  5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
  6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
  7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
  8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
  9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
  10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
  11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
  12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

  1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
  2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
  3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

  • Перед установкой нужно обозначить место для проделки отверстия.
  • На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
  • Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

  1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
  2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
  3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

  1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
  2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

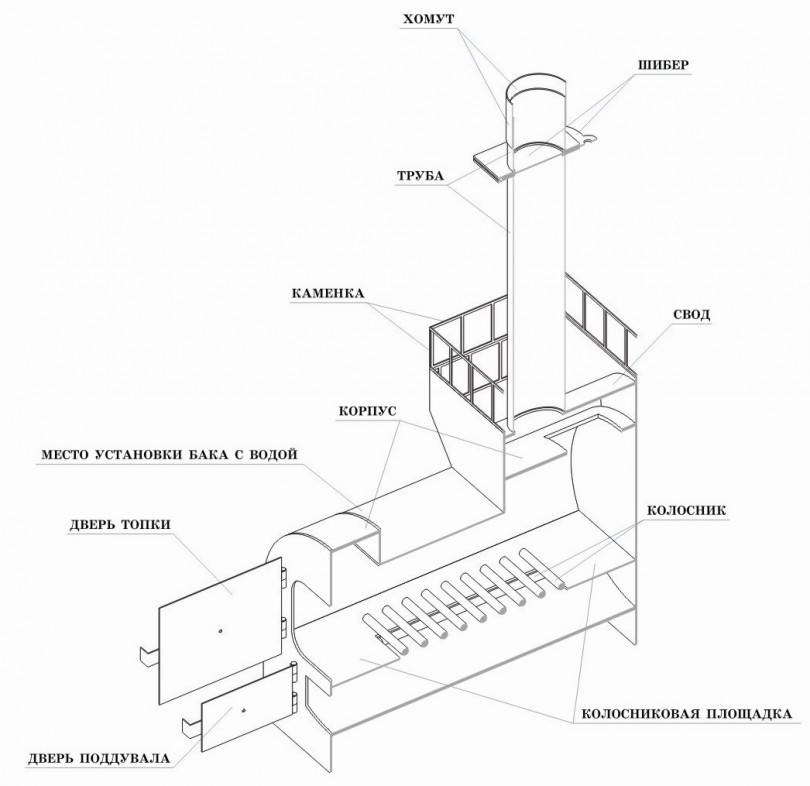

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

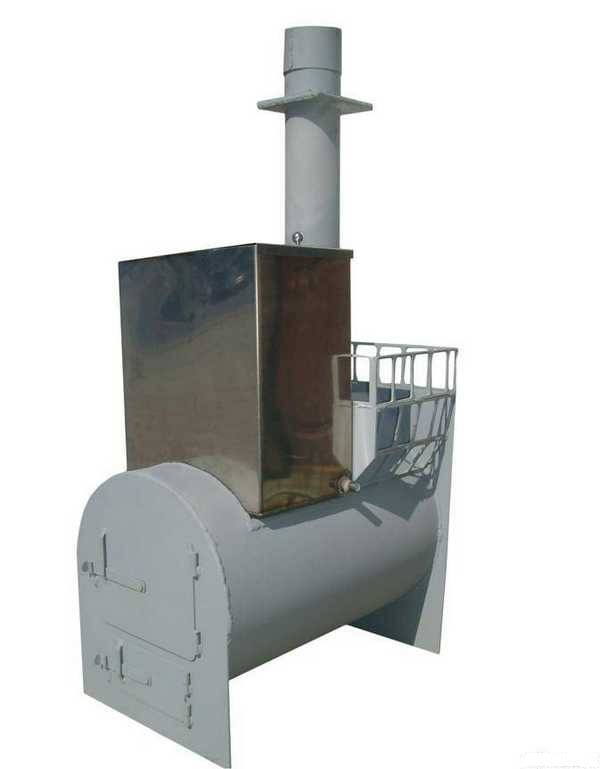

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;

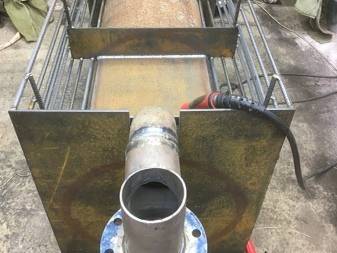

  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Печь длительного горения из газового баллона своими руками

Хотя в «медленных» котлах присутствует процесс пиролиза, они всё же не пиролизные (последние превосходят их по КПД процентов на 10, имеют иное строение, полное сгорание топлива, более высокая экологичность и стоимость).

Зато печь Бубафоня не нуждается в турбонаддуве вентилятором и его можно сделать из газового баллона своими руками.

Готовая печка Бубафоня

Принцип работы

Рассмотрим, как работает газовая печь для дачи с баллоном (на баллоне).

Топливом плотно заполняется вся нижняя часть таких агрегатов. Горение происходит в тонком верхнем слое. Эффективность достигается за счёт дожигания пиролизных газов. В Бубафоне пиролиз проходит под гнётом, который прижимает топливо и опускается по мере сгорания его.

Через трубу, приваренную к этому блину-гнёту, поступает кислород для процесса горения. На блине гнёта имеются рёбра, изогнутая форма которых распределяет воздух.

Схема работы печи Бубафоня

Диаметр бака для загрузки топлива Бубафони должен быть от 30 до 80 см! Получается, что баллон, с его 30 см – минимальный предел.

Сборка

Порядок действий по изготовлению печи:

  1. При диаметре 30 см, полагается высота котла в 90 см, но весь баллон – 85. Есть два варианта решения проблемы. Во-первых, можно отрезать всю сводчатую часть и надставить недостающую высоту фрагментом из другого баллона. Во-вторых, можно превратить эту сводчатую часть в крышку. Верхний срез делается там, где начинается прямая часть корпуса.
  2. Изготавливается пресс. Из металла (толщиной 6-10 мм) вырезается круг диаметром 27 см. В центре делается отверстие по размеру трубы-воздуховода.
  3. Рёбра делаются высотой 4 см. Их слегка изгибают и приваривают на блин так, чтобы изгиб шёл по часовой стрелке.
  4. В нижней части корпуса прорезается дверка – зольник шириной 17 см.
  5. Колосники. Решётку можно сварить отдельно из металлических прутьев. Разместить решётку на нужной высоте помогут приваренные к ней ножки. Их высота берётся исходя из того, на какой высоте заканчивается дверца зольника.
  6. Труба воздуховод. Диаметр 7,5 – 8 см. Её нижний край должен выступать из прижимного листа (доходить до края рёбер). Верхний край на 15 см выше воротника, наваренного на крышку. Труба приваривается к круглому прессу с рёбрами.
  7. На верхней грани воздухоподающей трубы делается заслонка, при помощи которой регулируется интенсивность подачи воздуха. Вдоль внешней стенки трубы по оси приваривается болт, а в заслонке сверлится отверстие. Заслонка получается поворотной.
  8. Крышка. Должна одеваться плотно. Для этого можно наварить кольцо-бортик по внешнему краю корпуса. Удобно будет, если крышку и корпус снабдить ручками.
  9. В центре прямой крышки и в верхней точке сводчатой, делается отверстие, через которое будет выходить воздуховод. Его диаметр равен внешнему диаметру воздуховода + минимальный зазор, который обеспечит свободное прохождение трубы (не более 2 мм).
  10. По периметру отверстия надставляется воротник. Его высота – это величина зазора, увеличенная в 80 раз.
  11. Дымоход. Отрезок трубы (длиной 40 см и более) будет располагаться горизонтально, и стыковаться с вертикальной дымоходной трубой (10 – 12 см диаметром). Отступив от крышки 1 – 2 см вниз, вырезается отверстие равное диаметру дымохода, к нему приваривается короткий патрубок. Это заключительная стадия изготовления печи в мастерской. Дальнейшие работы осуществляются после установки на месте.
  12. Часть дымохода опускается ниже места стыка с патрубком и в нём делается устройство для сбора и сливания конденсата, который неизбежен в таких печах.
  13. Дымоход проводится сквозь кровлю и приваривается к печи.

Топить самодельную печь углём – не желательно. Жар от этого топлива сильнейший, а как уже говорилось, сталь баллона не термостойкая. Да и когда происходит максимальный разогрев от дров, лучше перекрывать заслонку практически полностью.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

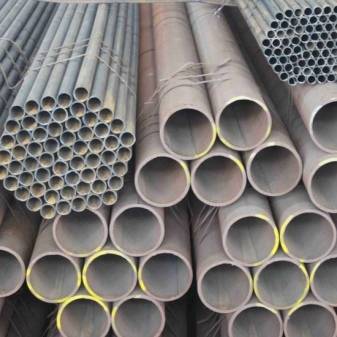

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.

С этим читают

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
