10 примеров круглых печей для бани своими руками

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

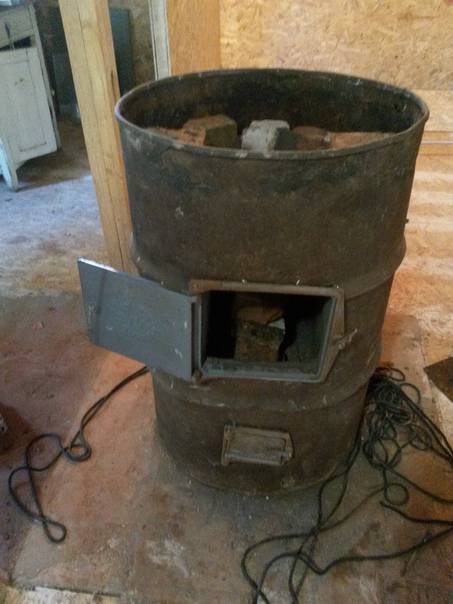

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Виды банных печей

Печи для бани классифицируют по нескольким признакам. Первоочередный — материал изготовления. Самостоятельно можно изготовить 3 практичных вида:

  • Печь из обожженного кирпича.
  • Металлическая печка.
  • Комбинированная печь из металла и кирпича.

С давних времен кирпич являлся основным материалом для подобных конструкций. Кроме того, что кирпичная банная печь создает неповторимую уютную атмосферу, она дольше других разновидностей сохраняет тепло. При ее постройке придется столкнуться с некоторыми трудностями: необходимо делать отдельный фундамент, не связанный с основанием бани, а также учитывать размеры кладки — далеко не для всех помещений подойдет кирпичная кладка.

Изготовить печь самому из металла немного проще. Такие конструкции в бане занимают мало места, быстро устанавливаются, не требуют больших расходов. Из всех металлов отдают предпочтение стали. Чугун дольше удерживает тепло, но он плохо устойчив к резким перепадам температур.

Окружив стальную печь кирпичной кладкой, удастся увеличить аккумуляцию тепла, защитить посетителей бани от инфракрасного излучения и придать металлической конструкции более эстетичный вид.

Идеальный оздоравливающий микроклимат в бане создадут только те печки, которые топятся дровами. Иногда создают модели с такими энергоносителями как газ, дизельное топливо, электроэнергия и др. В парилке может находиться вся печь целиком или только каменка с баком для подогрева воды. Какую сделать печь для бани лучше и выгоднее — каждый определяет самостоятельно.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

Что нужно подготовить: инструмент и материалы

Чтобы собрать печку для парилки нам необходимо подготовиться – собрать все нужные инструменты, и материалы:

  • Срез трубы с сечением от 50 см., и длиной в 1,5 м.;
  • Второй срез поменьше – сечением в 30-35 см., и длиной в полметра;
  • Металлический лист толщиной в 1-1,2 см.;
  • Пруты из стали (если вы решили сами делать колосники);

Покупная дверца (поддувало) или стальной лист для ее изготовления;

  • Петли для навешивания дверцы (если вы сами ее делали, а не купили готовую);
  • Болгарка с новым кругом по металлу;
  • Сварочный аппарат.

Полезно! Если хотите прилично сэкономить, то не нужно покупать готовые трубы, которые больше в длину, чем нам нужно. Купите отрезки, которые можно отыскать почти в каждом магазине со стройматериалами.

Особенности

Основным преимуществом кирпичных печей для бань считается определенная технология парообразования, которая достигается благодаря уникальным свойствам кирпича. Человек, находящийся в помещении, легко дышит, чувствует «мягкое» тепло и обволакивающий пар, насыщенный, но не обжигающий. При нагревании же металла возникает инфракрасное излучение, выжигающее в парилке кислород и обжигающее кожу. Неудивительно, что каменки, сделанные из кирпича, предпочитают люди, которые следят за своим здоровьем и выбирают комфорт.

Кирпичная конструкция бывает разнообразных размеров и вариантов дизайна, а значит, может вписаться в любую баню, демонстрирующую индивидуальность владельца. Как правило, складываются печи с основанием 3,5 на 4 кирпича (89 на 102 сантиметра), либо 4 на 5 кирпичей (102 на 129 сантиметра). Высота без трубы может быть 168 или 210 сантиметров. Наиболее популярной является модель с баком для нагрева воды.

Разновидности и рекомендации по выбору

Материал печи в первую очередь зависит от объёма бани. Рассмотрим несколько вариантов:

  1. Просторной постройке с несколькими помещениями требуется кирпичная печь, которая способна отдавать тепло в течение длительного времени.
  2. В парной скромных размеров с объёмом от 30 до 35 м3 можно установить печь с литым чугунным корпусом.
  3. Для бани с самыми компактными размерами подойдёт и стальная печь.

Немаловажное значение имеет и материал, из которого выполнены стены бани. Сруб из берёзы или липы называют лёгким, из дуба — тяжёлым. Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине

Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется

Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине. Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется.

Таблица: мощность и вес камней для липовой, берёзовой и дубовой бани

Тип бани (высота потолка от 2,2 до 2,4 м)Мощность (кВт/м3)Вес камней (кг/м3)
Липовая0,52,7
Берёзовая0,7от 3,6 до 4
Дубовая1,26

По способу нагрева каменной засыпки банные печи делятся на две разновидности.

Печи с проточной каменкой

В таких печах каменка не отделяется от топки непроницаемым барьером, поэтому дымовые газы перед поступлением в дымоход просачиваются через неё.

Благодаря такому решению, камни прогреваются предельно быстро, но придётся мириться и с некоторыми недостатками:

  • Усложняется конструкция печи.
  • С некоторой периодичностью камни приходится очищать от сажи.
  • Наддавать (лить на камни воду или квас) можно только после полного прогорания топлива.
  • Можно использовать только топливо, дающее малое количество нагара (пеллеты, осина и т. п.).

С глухой каменкой

В этом варианте камни отгораживаются от топки и газохода плитой. В плане достоинств и недостатков ситуация меняется на противоположную: греется каменка долго, но зато не нуждается в чистке и может использоваться для производства пара в любой момент.

Вариант печки с глухой каменкой

Чтобы камни в глухой каменке могли достаточно нагреться, должны быть выполнены два условия:

  • печь должна быть металлической (теплопроводности кирпичной перегородки будет недостаточно);
  • иметь мощность не более 25 кВт (баня должна состоять из одного помещения объёмом до 45 куб. м).

При увеличении мощности печи растут её размеры, и площадь контакта каменки с перегородкой, в соответствии с законом квадрата-куба, не «поспевает» за её объёмом.

Следует учитывать и то, что высота потолка в парной с глухой каменкой не должна превышать 2,2 м, иначе вместо лёгкого пара может получиться тяжёлый.

Из всех перечисленных вариантов доступной для самостоятельного изготовления на любительском уровне является только стальная печь. Кирпичную также можно построить в домашних условиях, но ввиду тяжёлого режима эксплуатации сделать это может только опытный печник. Чугунные банные печи изготавливают только в заводских условиях.

Порядовка кирпичной банной печи

Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума. Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

Затем, согласно схеме, укладывается четвертый ряд

Здесь очень важно еще раз проверить насколько ровные углы и стенки

Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.

Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке. Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.

Схемы печи для бани. Кликните для увеличения изображения

Смотрите так же инструкцию по кладке печи Голландка

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Чертежи и проекты

Проект банной каменки отличается от проектов традиционных: в ней имеется специальное пространство для нагрева камней, что позволяет обогреть парилку с высокой скоростью. Выделяют две основных конструкции такой печки: колосниковую и бесколосниковую.

В колосниковой печке дрова помещаются на маленький колосник или же колосниковую решетку. Это устройство также служит дном топки, и через него подается первичный воздух для возгорания. Через отверстия в колоснике зола уходит вниз, таким образом появляется место для новой порции топлива. Лучший материал для этого элемента печной фурнитуры – чугун, так как он более устойчивый, чем сталь. Такие печи обладают высоким КПД, высокой интенсивностью горения, и их очень легко обслуживать.

Различают колосники цельные, которые нельзя разобрать, и наборные, состоящие из нескольких деталей. В первом случае при покупке детали необходимо ориентироваться на имеющуюся площадь топки, а во втором – элемент необходимого размера получится собрать самостоятельно. Стальные колосники производят цепными или трубными. Стальные бывают плиточными, корзинными, балочными и подвижными.

Бесколосниковая печь имеет также название подовая. Дрова кладутся на под – глухой пол, на котором также есть возможность готовить и печь, а воздух подается через дверцу топливника. В таких печах происходит «верхнее горение топлива», когда фронт распространяется от верхних слоев закладки к нижним по мере сгорания, что считается более экологическим способом. Для таких печей используются исключительно древесные материалы: дрова и брикеты.

Некоторые мастера собирают печи «на глазок», так как считают, что и сборка кирпичной печи, и обкладка железной настолько просты, что предварительные расчеты для них не нужны. Однако лучше провести предварительные расчеты. От правильности проектирования зависят и тепловой режим, и количество пара в помещении. В противном случае может произойти так, что воздух будет нагреваться очень быстро, а камни оставаться холодными.
