Пиролизная печь из газового баллона своими руками: принцип работы, инструкция, фото

2 Самодельный котел на дровах

Прежде чем начинать делать своими руками котел из газового баллона на дровах, нужно подготовить все необходимые материалы и инструменты. Для выполнения монтажных работ необходимо иметь под рукой:

Старый баллон — 2 шт.
Болгарка.
Сварочный агрегат.
Молоток.
Шлифовальная машинка (можно использовать болгарку со специальной насадкой).
Дрель со сверлами разных диаметров.
Листовой металл (2 мм толщина) для изготовления ребер и зольной камеры.
Небольшой кусок листового железа толщиной 3 мм для изготовления дверцы печки.
Для уплотнения дверцы понадобится графитно-асбестовый шнур.
Профильная труба или металлический уголок для ножек изделия.
Кусок трубы — Ø 10 см для изготовления дымохода.
Для усиления колосниковой решетки арматура Ø 2 см (можно купить металлический профиль сечением 2х2 см).

Перед резкой старого баллона из него обязательно нужно удалить остаток пропана. Этот газ является тяжелее воздуха, поэтому его небольшое количество всегда остается в резервуаре. Для этого нужно отсоединить от баллона вентиль и заполнить его полностью водой, которая и поможет вытолкнуть остатки пропана.

Порядок выполнения работ:

1. В первую очередь нужно порезать стальные листы по размерам на отдельные заготовки.
2. Далее в первом баллоне вырезаются два отверстия: в торце — для дверцы, в стенке — для выхода дыма и газов.
3. Во втором баллоне нужно отрезать днище и на торце сделать отверстие для подсоединения патрубка Ø 10 см.
4. На стенках обеих уже обрезанных баллонов необходимо сделать полукруглые вырезы для их плотного соединения друг с другом.
5. Далее нужно сделать прорези колосниковой решетки и приварить к ней снаружи с помощью сварки профиля 2 см усилители.
6. Следующий шаг — изготовление зольника, обрамление дверец и монтаж ножек. Эти детали нужно приварить к корпусу.
7. Теперь необходимо сварить по размерам сами дверцы. На местах их примыкания к раме фиксируется уплотнитель. Производится монтаж створок и ручек.
8. Из вырезанных стенок баллона делаются внутренние перегородки вертикальной емкости. Их нужно приварить.
9. Два подготовленных резервуара сваривают между собой.
10. Теперь нужно приварить дымоходный патрубок.
11. Завершающий этап — на обоих корпусах монтируются ребра-теплообменники.

Самодельная отопительная печь готова.

Запорные ручки с привлекательными эбонитовыми накладками проще приобрести на рынке, так как на их изготовление своими руками нужно довольно много времени. А чтобы отопительному устройству придать более современный вид, стоит купить термостойкую краску в баллончике.

Технология изготовления плотных дверец для печки длительного горения тоже очень простая. С внутренней стороны створки приварены узкие металлические полоски, из которых формируется канал. В него нужно набить графитно-асбестовый шнур. После завершения монтажных работ металлические поверхности обезжириваются и покрываются краской в 3 слоя. После нанесения каждого слоя краске нужно дать высохнуть, а только потом наносить следующий слой.

Устройство пиролизных печей

Конструкция предусматривает два отсека: в первом закладывается твердое топливо и происходит процесс его медленного окисления. При тлении дров выделяется большое количество горючих газов, которые поступают в отсек выше и сгорают. Чтобы топливо не вспыхнуло, а тлело, строго регулируется подача кислорода. По большому счету пиролизные устройства функционируют на газе, который вырабатывается в самом агрегате.

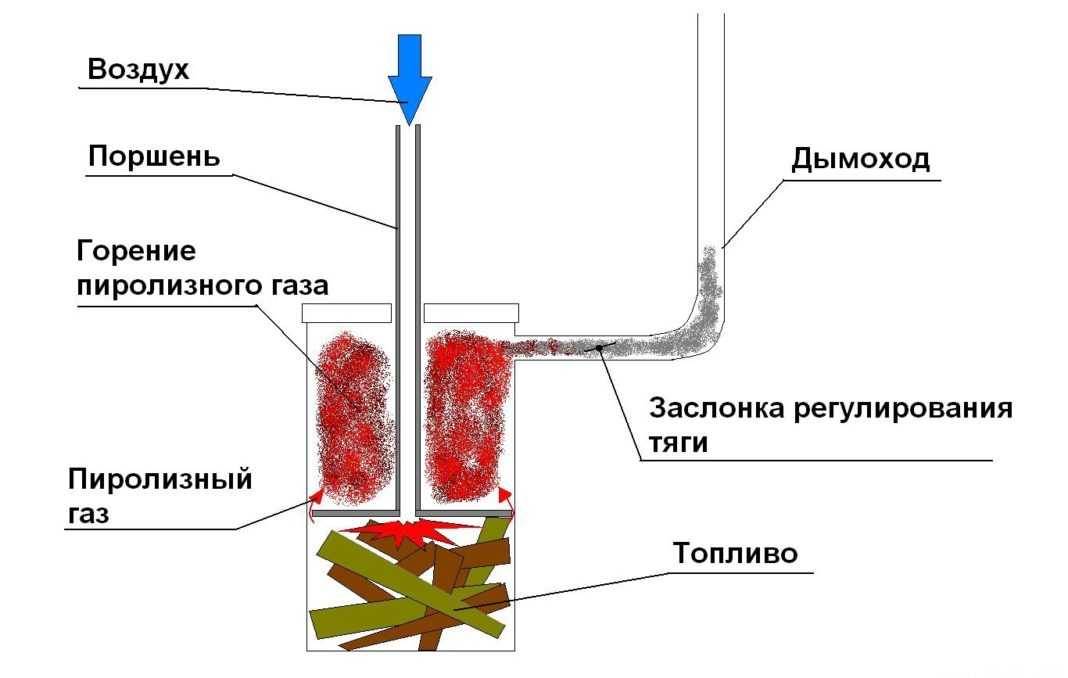

Схема пиролизной печи

Эксплуатация установки длительного горения дает максимальный объем тепловой энергии при существенной экономии топливных ресурсов. Это обуславливается тем, что горючее перерабатывается практически полностью, в результате сажа и зола почти не образуются, также отсутствует дым.

Классификация пиролизных устройств

Газогенераторные печи классифицируются по нескольким категориям. По материалу изготовления различают установки металлические и кирпичные. Также модели делятся по назначению и способу передачи тепловой энергии. По методу передачи тепла различают варианты пиролизных агрегатов с водяным контуром отопления и теплообменниками воздушной системы.

Металлическая печь пиролизного горения

В эту группу входит ряд конструкций:

Печь-буржуйка. Газогенератор с внутренней конструкцией в виде буржуйки применяется для обогрева жилых и технических помещений. Модель также актуальна для бань и саун, используется для приготовления пищи, есть уличные варианты для барбекю комплексов,
Печь Булерьян. Эта пиролизная конструкция шахтного типа с КПД до 75% предназначена для обогрева как жилых, так и нежилых помещений. Через нижние концы опоясывающих котел труб всасывается холодный воздух, который быстро нагревается и выбрасывается вверх в помещение через верхние элементы.
Печь Бубафоня. Изобретенье принадлежит умельцу из Колымы, в качестве основы для конструкции применяется старый газовый баллон. Установка актуальна для отопления технических помещений. Бубафоня из баллона с объемом 50 л способна работать на одной закладке дров 6 часов, поддерживая комфортную температуру в помещении площадью до 70 м².
Печь Лачиняна. Установка сочетает в себе максимально высокий КПД и предельно низкий уровень расхода топлива. Модели активно применяют для обогрева автофургонов и походных палаток. «Лачинянки» используют также для отопления сельхоз строений и охотничьих домиков. Модели с водяной рубашкой применяются для обогрева жилых помещений площадью до 300 м². Примечательно, что 2 ведер угля достаточно для 5-7 суток бесперебойной работы пиролизного агрегата Лачиняна, известного изобретателя из Казахстана.
Пиролизная печь на отработанном масле. Экономичный агрегат длительного горения на отработке предназначен для обогрева нежилых помещений. Конструкция максимально проста, и смастерить такую модель под силу большинству домашних умельцев.

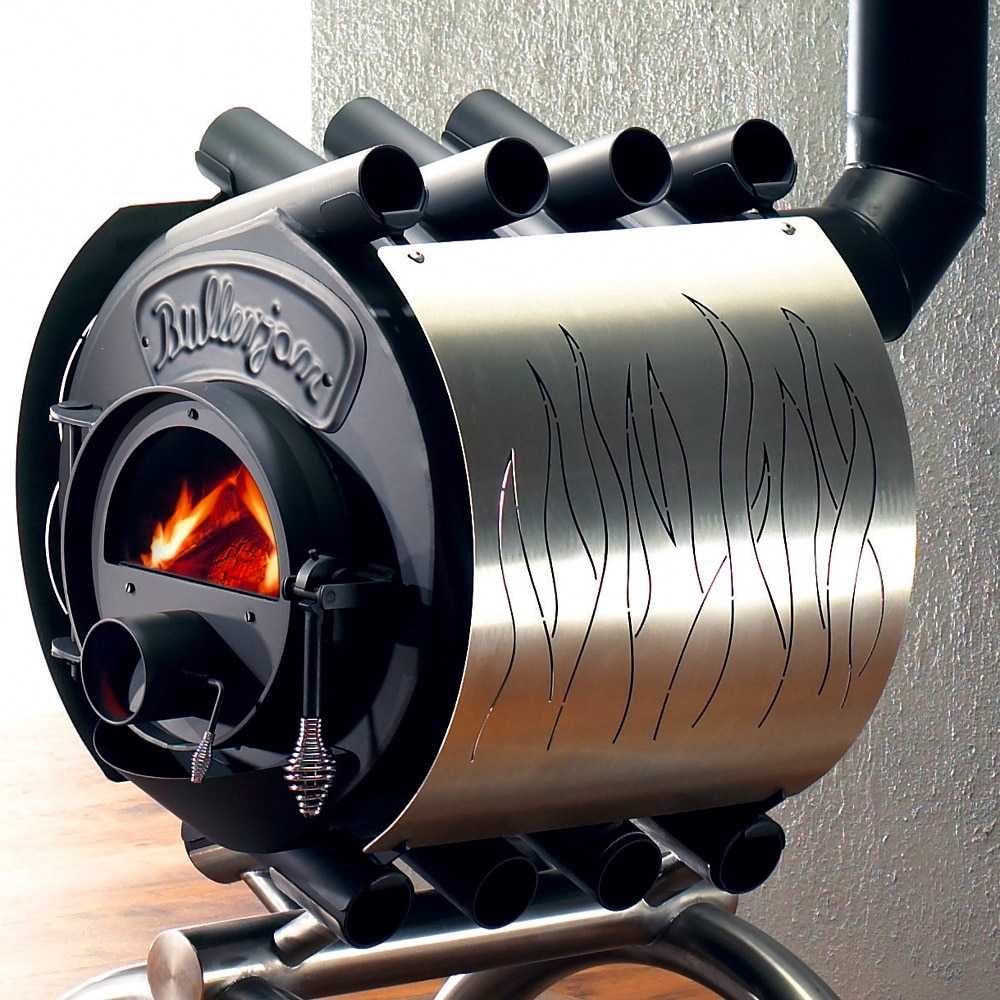

Пиролизная печь Булерьян

Кирпичная печь длительного горения

Газогенератор в виде кирпичной конструкции – печь Кузнецова – применяется для обогрева жилых помещений и банных комплексов. Также устройство используют для приготовления пищи. КПД кузнецовских пиролизных печей – 80% и выше, топливо в них сгорает практически полностью. Весь потенциал горячих газов и дыма используется для нагревания кирпичного корпуса конструкции. Высокую продуктивность кузнецовским газогенераторам обеспечивает особая двухколпаковая конструкция.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Техника безопасности

Устанавливать печку нужно в стороне от прохода, чтобы избежать случайных ожогов. Желательно также обеспечить хорошее освещение в месте установки. Рядом с ней на полу и стенах гаража не должно быть легковоспламеняющихся предметов. Стенки самодельной печи для гаража из газового баллона очень быстро нагреваются до высокой температуры. Порой металл раскаляется до красного свечения

Первый запуск печки сопровождается неприятным запахом от обгорающей на поверхности газового баллона краски. На это время следует обеспечить в гараже хорошую вентиляцию.

Техника безопасности при работе с оборудованием мало отличается от рекомендаций при использовании сварочного аппарата, болгарки и других инструментов. Нужна защита для глаз и кожи рук, аккуратность при обращении с огнем и раскаленным металлом

е. устраивать перекуры над еще не залитым водой баллоном – неразумное решение.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Основные характеристики пиролизных котлов

Основными чертами котлов, работающих на технологии пиролиза являются следующие:

Возможность изготовления из недорогих конструкционных материалов.
Длительное время одного цикла пиролиза, достигающего около 30 часов,
Полная взрыво и пожаро-безопасность.
Простота конструкции, доступная для самостоятельного изготовления.
Широкий спектр используемого древесного топлива (от классических дров до пеллет).
Высокая экологичность котлов, низкое количество продуктов сгорания.

Как часть нужно подкидывать дровишки?

В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.

А вот если ограничить приток кислорода, то период горения значительно увеличивается. При этом тепло выделяется не только при самом процессе тления-пиролиза, но и от сгорания выделившихся газов. Вследствие этого время работы от одной загрузки может увеличиваться до суток и более.

Выбор баллона

Старый и ненужный газовый баллон — подходящий корпус для будущей печи. Но для того, чтобы буржуйка эффективно обогревала помещение, нужно правильно подобрать размер емкости. Пятилитровые баллоны очень малы, их объема не хватит для создания тепла даже в маленькой комнате. Баллоны 12 и 27 литров можно использовать для отопления небольших помещений, однако такие печи будут маломощны. Наиболее подходящий вариант — 50-ти литровый газовый (пропановый) баллон.

Если под рукой оказался сорокалитровый промышленный газовый резервуар, то его также можно использовать в качестве корпуса для буржуйки. Однако следует иметь в виду, что стенки такого баллона — толще, а диаметр — меньше.

От размера и толщины стенок баллона напрямую зависит мощность и скорость нагрева печи. Оптимальный объем резервуара для буржуйки — 50 литров.

Перед использованием газового баллона его подготавливают к работе, для этого нужно:

открутить вентиль резервуара;
оставить баллон на ночь и дать выйти остаткам газа;
перевернуть баллон вверх ногами;
слить конденсат и собрать его в ненужную посуду;
наполнить емкость водой до самого верха;
перевернуть и слить воду.

Суть процесса пиролиза

В пиролизных котлах на твердом топливе используются такие типы органики, которые при температурном разложении дают большой выход летучих горючих веществ. Такие котлы работают не только на дровах (и всех видах топлива из древесины, таких как пеллеты или топливные брикеты), но и на угле, вплоть до коксующихся марок, температура горения которых достигает очень больших значений!

тление топлива

Топливо в пиролизных котлах размещается на колоснике. После поджига загруженной партии топлива, закрывается плотная дверка и начинает работать дымосос. Вследствие этого в камере сгорания поднимается высокая, до 800 градусов температура, однако в ней отсутствует кислород из воздуха для обычного интенсивного горения. Вместо этого органическое топливо тлеет и обугливается, при этом выделяются летучие газы, преимущественно углеводороды.

Под действием конвекции летучие горючие газ поступают в подколосниковое пространство. Вместе с ними мигрирует и азот, находящийся в первично имеющемся воздухе в топке. Под решеткой колосника к смеси газов подмешивается кислород из вторичного контура подачи воздуха. Получившая смесь уже имеет способность к сгоранию. Она сгорает, выполняя полезную функцию (например, нагревая воду в теплообменнике), а кроме того выделившееся тепло поступает обратно к органическому топливу и поддерживает процесс тления.

Проверка работоспособности гаражной печи

Первое тепло, полученное от буржуйки из двух газовых баллонов

Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.

Огонь начал пробиваться сквозь соединительную шахту между баллонами

Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

Печь на отработанном масле: эксплуатация

Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:

устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
форма бачков зачастую представлена цилиндром или прямоугольником;
конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.

Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.

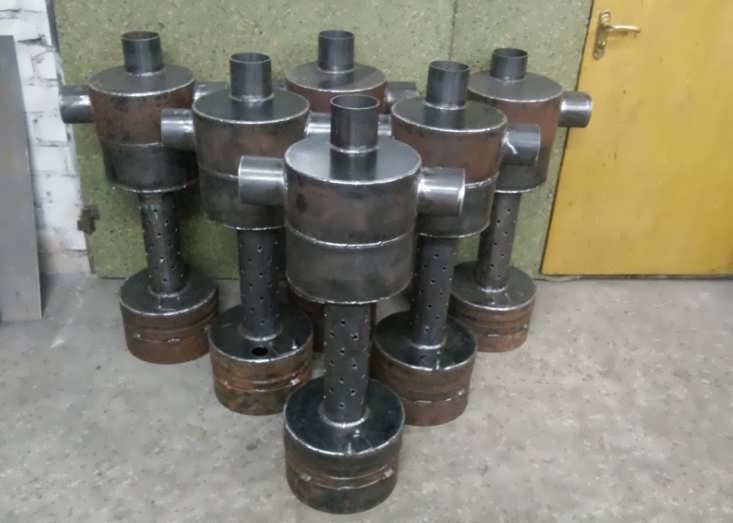

Фото: Печь на отработке

Как топить отработанным маслом

Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы. Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут

В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее

Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.

Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.

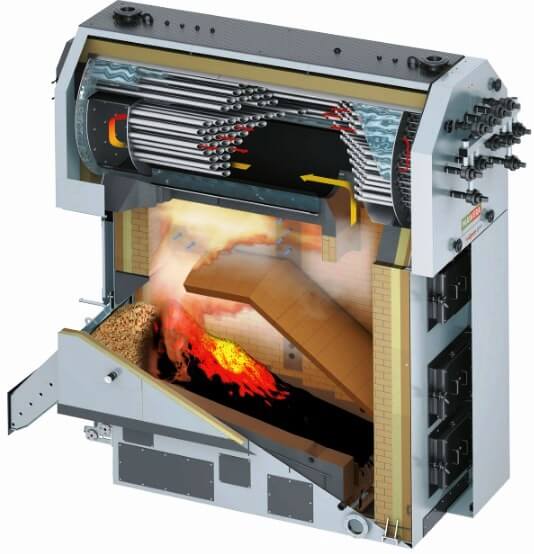

Котлы длительного горения с водяным контуром

Устройства котлов длительного горения могут отличаться размерами, продолжительностью горения на 1-й закладке, числом контуров циркуляции теплоносителя, конструкционным строением, функциональностью автоматики или её отсутствие.

Метод сжигания дров в таком агрегате практически не меняется и базируется на принципе верхнего горения. Для этого через специальную подвижную трубу в зону горения подается воздух.

Сама камера сгорания выполнена в форме водяной рубашки, в которой происходит нагрев воды для циркуляции в системе отопления. В дорогих котлах такая теплообменник чаще всего выполняется из чугуна, что даёт возможность стремительно нагревать воду и долго поддерживать рабочий температурный режим.

Дымовые газы выбрасываются в атмосферу через систему газоотвода. На трубе устанавливается заслонка, которой регулируют интенсивность процесса сгорания.

Таким образом, поддерживают температуру теплоносителя и тепловую мощность котла, при этом подключать электродутьевое устройство не требуется.

Печь из кирпича

По своему устройству ракетная печь из кирпича мало чем отличается от металлической, но требует больших трудозатрат. Разница в том, что все огневые каналы агрегата выполняются из шамотного кирпича, а колпак делается все из той же бочки.

Всю конструкцию, кроме выступающего колпака, рекомендуется опустить ниже уровня пола, для чего выкапывается неглубокая яма. Ее дно уплотняется, а затем по опалубке заливается небольшой бетонный фундамент толщиной 100 мм. После его застывания начинают кладку, применяя раствор из огнеупорной глины.После окончания кладки и отвердевания раствора яму засыпают, а сверху на огневой канал одевают железную бочку без дна, полость между ней и кирпичом засыпают утеплителем.

Торец конструкции обмазывают таким же раствором, а потом верху надевают самую большую бочку – колпак. К ее нижней части приваривают дымоходный патрубок, для уточнения всех размеров используются чертежи ракетной печи.
