Установка металлической печи в бане по правилам и нормам

В чем разница: под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты — асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой — не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

  • Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
  • Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
  • Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
  • Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Популярные модели

Камины, при должном мастерстве, делаются самостоятельно, учитывая все пожелания владельца. Не умеющие люди предпочтут купить магазинный вариант, это того стоит. Фабрики работают много лет и учитывают ошибки и недочеты своей продукции, стараясь улучшать ее с каждым годом, магазинные версии оказываются лучше. В России металлургическая промышленность развита и печи делаются качественно.

Критерии, по которым идут оценки:

  1. КПД (Коэффициент полезного действия).
  2. Тип используемого топлива.
  3. Материал изготовления.
  4. Стоимость по России.
  5. Толщина стен.
  6. Продолжительность «жизни».
  7. Габариты.

Гефест ПБ-1

Чугунные печи стали производиться и покупаться редко, дороговизна и внушительный вес  способствуют этому.  Но Гефест ПБ-1 заслуживает упоминания, это печь с самым высоким КПД среди всех печей.

Преимущества:

  • КПД 87%, эффективность превосходит все ожидания.
  • Топливо используется комбинированное.
  • Чугун.
  • Толстые стены.
  • Срок эксплуатации измеряется в десятках лет.

Недостатки:

  • Очень большая масса.
  • Сложно найти.

Печь для бани с выносной топкой размер 860х600х887 мм, объем парного помещения 45 м^3.

Самый большой КПД среди печей, мощность 18 кВт. Печь обкладывается кирпичом. Цена: от 90000 руб (есть и менее дорогие модели из этой линейки).

Термофор Тунгуска

Экономичный, хорошо греющий вариант, особенность –прогрев каменки проходит со всех сторон.

Преимущества:

  • КПД 80%.
  • Для отопления используются дрова.
  • Нержавеющая сталь.
  • Сравнительно небольшой вес, 57 кг.
  • 3 миллиметровые стенки.
  • Долгоживущая марка, в 2014 году стала «народной маркой».

Недостатки:

  • Дизайнерский вид доставляет удовольствие не всем.
  • Недолго держит тепло.

Модели данной марки быстро нагреваются, за что они любимы людьми, однако остывают тоже быстро. Компенсируется это топкой на 60 литров. Прогрев проходит хороший с помощью мощного потока. Размеры: 800х415х830 мм. Цена: от 18000 руб.

Термофор Гейзер 2014

Данная модель отличается двухступенчатым образованием пара, который образуется тяжелым, во второй камере высушивается и только после попадает в парилку. Качественная легированная сталь, с хорошей жаростойкостью.

Сухой пар обеспечивает более легкое дыхание, русская баня отличается влажным паром, сухие бани – финские. Данная печь имеет возможность регулировки влажности пара.

Преимущества:

  • КПД 80%.
  • Легкий пар.
  • Топливо комбинируется.
  • Жаростойкая легированная сталь.
  • Вес 59 кг.
  • Стенки стали – 3 миллиметра.
  • Приемлемая цена.
  • Разогрев происходит крайне быстро.
  • Качественная печка, работать будет десятки лет.

Из недостатков только:

Слышный гул при длительной топке.

Модель крайне «живучая», срок эксплуатации очень большой, отапливает 18 кубических метров. Отзывы говорят о том, что печь почти что идеальная. Размеры: 900х415х830 мм. Цена: от 15000 руб.

Термофор Витрувия

Вариант для саун, вместимость 45 килограмм камней. Прогреваемая площадь – 18 кубических метров. Дизайн выполнен в стиле камина.

Преимущества:

  • КПД 78%.
  • Вид топлива – дрова.
  • Сталь высокого качества и стекло.
  • Масса 62 кг.
  • Стенки 3 миллиметра.
  • Цена 20 тысяч рублей.
  • Проработает печь не меньше 10 лет.

Недостатки:

Требовательность к хорошему и большому дымоходу.

Печь стоит наравне с выше-представленными каменками, подходит как для бани, так и для сауны. Дизайн напоминает камин, стеклянная дверка позволяет наслаждаться видом огня.

Главный минус данной модели – необходимость в хорошем дымопроводе, все из-за того что труба имеет мало проходов и изгибов, на дымопровод приходятся большие нагрузки. Размеры: 785х665х680 мм. Цена: от 20000 руб.

Harvia 22 Duo

Печь-камин, предназначена для саун, отзывы о продукте отличные, крепкая, красивая и долговечная. Обладает мощностью 26 кВт и прогревает помещения объёмом 22 кубических метра.

Преимущества:

  • КПД 67%.
  • Дровяное топливо.
  • Сталь и стекло.
  • Вес 76 кг.
  • Стенки 3,5 миллиметра.
  • Долговечная и надежная печь.
  • Быстрый нагрев помещения.

Недостатки:

Не самый большой КПД.

Удобная печка, регулируемые высота ножек, что облегчает монтаж печи. Удобство приносит и дверка, направление которой можно менять. Размер:  770х450х790 мм. Цена: от 38000 руб.

Советы и рекомендации

Несмотря на все ограничения пожарной безопасности, схема размещения банной печи внутри парилки допускается разной. Например, если устройство сместить к углу, можно высвободить достаточный объем рабочего пространства. Размещение печи посередине стены позволит установить лавки и полки по бокам, увеличив количество посадочных мест. Однако, последний вариант не очень удобен в обслуживании и во время банных процедур.

Руководства по установке печи в бане предполагают максимальное приближение агрегата к стене. При этом расстояние до горючих материалов стен должно составлять не менее метра. Правила установки агрегата в готовой бане предполагают разметку места относительно лаг. Таким образом, обеспечится равномерное распределение нагрузки на опоры.

Деревянные поверхности покрываются защитной основой, которая обеспечит высокую стойкость древесины к температурным перепадам. Эффективность прогрева лучше, если топочная часть будет находиться очень близко от основания. Некоторые умельцы даже специально устанавливают печь, углубляя ее в полу на 10-15 см, чтобы доски стали теплыми. При установленной ниже пола печи неудобно закладывать дрова в топку.

Распространенные ошибки при самостоятельном монтаже банных печей

Хочется обратить Ваше внимание на распространенные ошибки при установке печного оборудования. К ним относятся:

  • не соблюдение требований, правил безопасного использования банных печей;
  • выполнение теплоотражающих экранов из горючих материалов;
  • отсутствие средств пожаротушения (повесьте на входе обычный, хотя бы пятилитровый углекислотный огнетушитель);
  • использование некачественных камней для каменки и эфирных масел, не разбавленных водой, во время нахождения в парной;
  • выполнение кожуха для дымохода без вентиляционных зазоров, необходимых для циркуляции горячего воздуха;
  • установка железной печи прямо на деревянный пол без подготовленного основания;
  • использование дымоходов низкого качества;
  • нежелание проконсультироваться с профессиональными мастерами по монтажу печного отопительного оборудования.

Обратите внимание на эти ошибки, избегайте их и тогда банные процедуры принесут Вам огромное наслаждение, бесценную пользу для здоровья, прекрасное настроение, а также понимание того, что жизнь — прекрасна и удивительна!

Цитата мудрости: Не каждый, кто ищет и старается, находит, не каждый, кто уходит, возвращается (Ас-Самарканди).

Подготовка к сооружению портала

До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.

При расчетах складываются следующие параметры.

  1. Высота и ширина и самой печи, учитывая высоту ножек.
  2. Ширина зазора при расширении стенок печи во время эксплуатации.
  3. Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
  4. Ширина пространства между кладкой и деревянной стеной бани.

Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.

Расчеты размера портала

Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.

Обрамление портала для банной печи выполняется из:

Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

Портал из кирпича и камня

Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.

Силикатный кирпич использовать не рекомендуется.

Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.

Портал из древесины

Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.

Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.

Портал из гипсокартона и применение металла

В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
отрегулировав глубину реза, вырезают проем в полу

Здесь важно вытащить все гвозди и не повредить лаги;
на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Пункт 8. Личная безопасность

Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.

И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

  • Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.

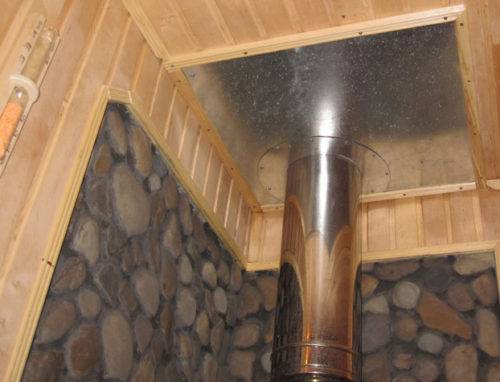

  • Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
  • Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
  • Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
  • Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

  • между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
  • стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Материалы

Защитный экран служит не только как ограждение от металлической печи, но также и как защита рядом находящейся стены. В том случае, если установлена кирпичная печь, такое устройство не потребуется, ведь она сама по себе является безопасной.

Соорудить экран можно из самых разных материалов, например, из минерита, кирпича или оцинковки.

Металл

Чаще всего защитное устройство в сауне или парилке выполняется из металла либо из чугуна, а вот обшивка может быть сделана из нержавейки или из жаростойкой плитки. Этот материал отличается тем, что не поглощает тепло, а наоборот, отдает его в помещение.

Перегородка вокруг печи может быть либо боковой, либо фронтальной. В любом случае расстояние между ближайшей стеной и печью не должно быть меньше 10 сантиметров. Высота щита должна быть немного больше топки.

Кирпич

Что касается кирпичной перегородки, то ее стоит сделать на 20 сантиметров выше отопительного прибора. В самом низу такой стенки необходимо оставить небольшие зазоры, которые обеспечат обмен воздуха между печкой и защитным экраном. Если потребуется, то эти отверстия можно прикрыть дверками.

Кладка такого экрана чаще всего делается из шамотного кирпича на растворе, сделанном из глины и цемента. Что касается толщины защитной конструкции, то она должна быть сделана либо в полкирпича, либо в ¼ его часть. Но если экран получится слишком тонким, то уровень его теплоизоляции значительно понизится. Расстояние между стеной и печкой не должно быть меньше 15 сантиметров. Кирпичный экран хорош тем, что полностью закрывает все поверхности печки и защищает все поверхности в помещении от возгорания. Помимо этого, стоит отметить и то, что кирпичный экран будет очень красиво смотреться в парилке.

Дерево

Деревянные заграждения чаще всего используются как декоративные поручни возле печки. Помимо этого, такой экран поможет защитить банщиков от получения ожогов. Для каменки будет лучше, если экран из дерева будет расположен от нее на расстоянии не меньше, чем на полметра. Однако если такая конструкция потемнеет или на ней появятся хоть небольшие пятна, то ее потребуется отодвинуть от печки еще дальше, чтобы избежать возгорания. Высота этого заграждения зависит от того, будут ли посещать баню дети. Если да, то экран необходимо сделать повыше, чтобы они не смогли обжечься.

Все описанные выше материалы прекрасно подойдут в качестве основы для создания экрана для печки в бане. Однако сегодня многие отдают предпочтение огнеупорному минериту. Ведь он обладает отличными характеристиками. Прежде всего, фиброцементная плита, как по-другому еще называют минерит, совершенно не содержит радиоактивных веществ. Кроме этого, она не выделяет известь. Защитную перегородку из такого материала можно ничем дополнительно не обшивать. К тому же приобрести данный материал можно в любом строительном магазине. Единственным минусом является не слишком красивый внешний вид.

Место установки

Такой специфический обогреватель, как печь, нельзя устанавливать где вздумается. Необходимо провести тщательный расчет дистанции до ближайших стен, правильно спланировать расположение, защитить от жара рядом расположенный конструкции.

Специальные нормативы гласят, что в помещениях с негорючими стенами (кирпичными, бетонными) расстояние от стальной печи до стен может быть любым.

Как показывает практика, зазор в пределах 40 см лучше оставить.

Если стены парной деревянные (что бывает в банях и саунах в большинстве случаев), то при выборе места для установки печи необходимо ориентироваться на следующие нормативы:

раскаленную поверхность прибора и не защищенные экраном стены должны разделять не менее 50 см;
для сооружения простенка, через который будет проходить корпус выносной топки, важно использовать исключительно огнестойкие материалы. Допускается комбинирование нескольких материалов, при этом жаропрочный участок должен тянуться от пола до отметки 25 см над дверцей топки

Общая толщина простенка может быть не менее 12,5 см;
расстояние между оштукатуренным по металлической сетке потолком и верхней частью печи – не менее 80 см;
при отсутствии на потолке огнеупорной защиты увеличить расстояние до него до 120 см;
между топочной дверью и противоположной стеной бани допускается дистанция не менее 1,25 см;
поверхность стены и печь с выносной топкой должны разделять 30 мм.

Определяясь с местом установки печи в бане, в учет необходимо взять схему расположения других важных элементов – наружных теплообменников, навесных сеток-каменок, емкостей под горячую воду, труб для выносных баков

Важно обеспечить удобство использования и обслуживания каждого из перечисленных узлов

Фундамент

Хотя вес стальных печей не очень большой, но его на порядок увеличивают дрова и вода в баке.

Довольно часто для дополнительного декорирования металлических стенок используется кирпич и отделочный камень. В итоге нагрузка на пол возрастает в несколько раз.

Согласно мнению специалистов, обустройство отдельного фундамента под печь необходимо проводить даже в тех случаях, когда в качестве пола в парной используется бетонная стяжка, оформленная кафелем.

Лучше всего закладывать фундамент под печку еще во время сооружения бани. В готовом помещении придется частично демонтировать деревянный пол, а по завершении работы заниматься его восстановлением.

Размеры основания зависят от технических характеристик обогревающей конструкции. Наружные стенки печи и край фундамента должны разделять 5-10 см. Наиболее подходящими вариантами оснований в этом случае являются монолитные, свайные и мелкозаглубленные конструкции.

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

  • Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
  • Труба диаметром 157 мм. Нужна для возведения дымохода.
  • Листовой металл толщиной не менее 4 мм.
  • Труба диаметром 325 мм. Потребуется для топки.
  • Уголок равнополочный (ширина полки 25 мм).
  • Кран водопроводный для бака ½ .
  • Сварочный аппарат.
  • Газовый резак.
  • Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

  1. Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
  2. По данной схеме рассчитайте количество требуемого металла.
  3. Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
  4. Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
  5. Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
  6. Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

  1. Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
  2. С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
  3. К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
  4. Устанавливаем колосник и привариваем днище печи.
  5. Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
  6. Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

  1. Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
  2. Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
  3. Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
  4. Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
  5. Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Установка банной печи с выносной топкой в парилке из горючего материала

контактировать с каналом печи

Минимальные размеры проема при установке банной печи с выносной топкой рассчитываются следующим образом:

  • высоту лучше считать, как и раньше, от верхнего края печки, добавив к ней минимальные 25 см;
  • ширина складывается из ширины топливного канала, зазоров на расширение (по 1-2 см с обеих его сторон) и минимальных 25 см под кирпичную кладку. Плюс небольшой зазор между кирпичом и деревянной стеной.

СОВЕТ! Если есть возможность сделать проем пошире — делайте! Исходить можно из величины, кратной размерам кирпича (чтобы не резать его).

Между каналом и кирпичом, а также между кирпичом и деревом стены обязательно укладывается огнеупор — базальтовая вата, асбестовый шнур, причем нужно обращать внимание на температурные характеристики огнеупора, который контактирует с печью — дрова горят при температуре до 1000 градусов, изолятор должен выдерживать эти температуры, поэтому стекловата не годится однозначно

Угловое положение печи с выносной топкой для бани

Выше мы говорили о варианте, когда монтаж банной печи с выносной топкой производится не в одном из углов парилки. То есть контакт есть только с одной стеной. Но бывает и так, что владельцу удобнее расположить печь в самом углу. И если стены из дерева, то защищать придется уже не одну, а две.

ВАЖНО! Защита для смежной стенки не понадобится только в том случае, если печка стоит не ближе полуметра к ней.

Расстояние до смежной стенки можно сократить до 25 см в том случае, если на нее будет повешен лист огнеупора.

В другой статье мы рассказывали об одинарных и двойных листах минерита. Так вот, двойной с воздушной прослойкой позволяет ставить печь на расстоянии в 12 см от стенки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
