Как изготовить масляную печку в гараж своими руками?

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

  • Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
  • К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
  • Монтируем и привариваем дно.
  • Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
  • К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Как пользоваться?

  • Устанавливать печь нужно, соблюдая требования пожарной безопасности. Если пол в гараже деревянный, обязательно подложить под нее лист железа. Труба устанавливается, в зависимости от потребностей, или вертикально, или под наклоном, с выводом через стену.
  • Для запуска печи нужно залить в нижний бак отработанное масло. В первый раз около литра. В дальнейшем опытным путем устанавливается расход масла. На основании полученной информации можно рассчитать необходимое количество отработки в зависимости от времени работы печки.
  • Сверху на масло наливается немножко легковоспламеняющейся жидкости (любой растворитель для краски или бензин). При помощи факела, сделанного из подручных материалов, смесь зажигается. Изготовить факел можно из куска проволоки, обмотав один конец ветошью, смоченной в горючей жидкости.
  • Во время разогрева печи, пока не начнется процесс пиролиза, отверстие, через которое заливается отработка, должно быть открыто. Не разгорится зажечь факелом снова.
    Начало пиролиза определяется по пламени оно усиливается. Также увеличивается тяга, а в заливное отверстие видно, как закипает отработка.
  • Для регулировки интенсивности пламени нужно прикрыть дроссельное отверстие. Доливать отработку можно лишь после полного выгорания залитой ранее порции.
  • Периодически необходимо очищать печку от продуктов сгорания. Для этого снимается верхняя часть конструкции и со стенок бака соскребается нагар с помощью совка из металла.

Рекомендуется: Не располагать около печи предметы, которые легко воспламеняются, температура поверхности достигает 800 градусов по Цельсию; Следите за тем, чтобы в отработке не было воды.

Если она попадет внутрь, масло будет разбрызгиваться. Имейте под рукой 1 2 углекислотных огнетушителя на случай экстренных ситуаций. Водой заливать печь нельзя, так как в качестве топлива используются нефтепродукты. Не пытайтесь загасить пламя, пока в печи не выгорит всё масло.

Масляные печи

Как понятно по названию, эти печи выделяют тепло за счет сгорания масла. В основном их конструкция предусматривает установку одной емкости над другой для полноценного сжигания масляных испарений. Сами емкости соединены трубой.

К преимуществам масляных печей можно отнести:

  • Экологичность (масляные испарения не наносят вреда атмосфере, как это делает дым);
  • Компактность (конструкция масляной печи сложнее конструкции буржуйки, но все же она занимает мало места);
  • Быстрый нагрев;
  • Легкий уход (масло не оставляет за собой сажу, как это делают дрова);
  • Долговечность (благодаря тому, что масло не оставляет отходов, стенки печи меньше подвергаются химическим реакциям).

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло. Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных. В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора

Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу. Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора. Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу. Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Как сделать масляную печку своими руками?

Инструменты, материалы

Изготавливается масляная печь для гаража своими руками довольно легко. Для того, чтобы сделать печку пиролизного типа, потребуется следующее:

  1. Аппарат для сварки любого типа;
  2. Угловая шлифовальная машинка (болгарка);
  3. Отрезной и шлифовальный круги для болгарки;
  4. Два отрезка трубы диаметром 100 миллиметров. Один длиной 35-40 сантиметров, второй 20-25 сантиметров. Толщина металла не менее 4 мм.
  5. Два отрезка трубы диаметром 350 миллиметров, длиной 10-15 сантиметров. Один отрезок металлической трубы диаметром примерно 360 мм., длиной 10 сантиметров. Толщина стенок труб 5-6 миллиметров.
  6. Лист железа толщиной 6 миллиметров, достаточный по размерам для вырезания четырех кругов диаметров 360 мм.
  7. Три — четыре отрезка уголка 40-50 мм. длиной 10-15 сантиметров (для ножек печки);
  8. Электродрель;
  9. Сверло по металлу 8-9 мм.;
  10. Циркуль для нанесения разметки;
  11. Рулетка

Если нет железной трубы диаметром 350 мм., ее можно изготовить из листового железа. Потребуется лист мягкого железа (должно хорошо гнуться) длиной 1130 мм. Свернуть в круг, проварить стык. Размеры могут быть и другими, в зависимости от желательных габаритов печи.

  • Схема масляной печки для гаража:
  • На этом фото представлен чертеж деталей печи пиролизного типа:

Пошаговая инструкция

  1. С помощью циркуля разметить на железном листе круги указанного выше диаметра, вырезать их с помощью болгарки;
  2. Приварить получившиеся круги к отрезкам трубы 350-360 мм. Один отрезок заварить с двух сторон (получится цилиндр), у двух оставшихся заварить только одну сторону (сделать «кастрюли»); Примечание: вместо труб вы можете взять колесные диски.
  3. В цилиндре вырезать отверстия 10 см. в диаметре. В верхней части по центру, в нижней смещенное к одной из сторон.
  4. К одной из «кастрюль» (с более толстым дном) привариваем уголки получатся ножки основания печи.
  5. В другой по центру прорезаем отверстие под трубу, и еще одно 60 мм. (для доступа воздуха и заливки масло) ближе к краю.
  6. Вварить в цилиндр сверху кусок трубы дымохода;
  7. Предварительно в отрезке сотой трубы длиной 35-40 сантиметров с помощью электрической дрели по кругу просверлить отверстия 8-9 миллиметров в диаметре (48). Сверлить необходимо равномерно, лучше заранее сделать разметку; Приварить трубу к цилиндру и «кастрюле»;
  8. На основание печи (отрезок трубы в приваренными ножками) плотно одевается получившаяся сварная конструкция;
  9. У отверстия для заливки топлива и подачи воздуха установить регулировочную заслонку (можно приклепать или прикрутить с помощью болтов).
  10. Между нижней и верхней емкостями устанавливают распорки из металлического прута или трубы для того, чтобы конструкция была более жесткой.

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Алгоритм действий:

  • В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
  • К нему приваривают подставку/ножки.
  • Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
  • Под пластиной устанавливают ящик, где будет скапливаться зола.
  • Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Нюансы планировки и факторы, влияющие на параметры дымохода

Для проектирования безупречного варианта невообразимо обходиться только расчетами и схемами. Газоход пересекается с важными конструктивными частями дома, а это обозначает, что он, безусловно, воздействует на план. В том случае, когда владелец хочет выполнить монтаж поближе к коньку, он может столкнуться со многими сложностями. Поэтому дымопровод лучше располагать на большой дистанции.

Высота должна быть выбрана с учетом конструкционных особенностей:

  • Дизайн квартиры;
  • геометрия дымопровода;
  • число жилых этажей;
  • удобность монтажа дымоходных каналов;
  • потенциальная доступность для проведения работ по обслуживанию котлоагрегата и дымовентиляционной установки;
  • вид стройматериала, использующегося в период возведения перегородок и стропильной системы;
  • количество источников тепла, подключаемых к единственному дымоходу.

Необходимо обозначить, что в соответствии с нормами устройства систем теплоснабжения в индивидуальных жилищах, к одному газоходу допускается подключать только один котел. В особенных вариантах разрешается исполнять вывод котловых газов по одному дымоходу от 2-х агрегатов. Для грамотного функционирования теплотехнического оборудования, в середине такой конструкции надлежит ставить рассечку. Печи в многоэтажных домах до 3-х этажей размещают одну поверх иной, и их дымопроводы подобным манером, чтобы дымовые газы имели возможность уходить по одной шахте.

Подавляющее большинство конструкторов отдают предпочтение использованию каналов, которые монтируются в момент возведения стен зданий в кирпичной кладке — они позволяют в значительной степени сэкономить средства на стройматериалах.

Дымоход, который не имеет возможность быть установленным в капитальной стене, устанавливают дымовентиляционные каналы как можно ближе к коньковому прогону.

Строительство стенового дымопровода выполняется с применением шаблона-буйка, обкладываемого со всех сторон кирпичной кладкой. Он выполнен в форме деревянного ящика, с сечением равным диаметру дымовой трубы. Достигнув верха шаблона, его передвигают выше, после чего снова обкладывают. Процесс продолжают до того момента, пока не будет закончено сооружение несущей стенки.

Нередко, кирпичные трубы располагают с внутренней части капитальных стенок, в этом случае может быть организован наиболее эффективный нагрев коттеджа, с низкими удельными расходами на отопление. Иной раз дымовые каналы размещают во внешних стенках, однако подобный способ будет наиболее затратным и вызовет значительные усилия при обслуживании дымовентиляционных каналов. В варианте закладки дымовентиляционной системы в наружной стене, ширина стены трубы получается большей.

Безукоризненный расчет дымовой трубы повышает КПД источника нагрева дома и гарантирует безопасную эксплуатацию источников отопления. В противоположном варианте токсичные газы смогут попадать в жилое помещение и принести вред здоровью жильцов.

Как создать печь своими руками

Печи, созданные самостоятельно, и работающие на отработанном масле являются самыми популярными агрегатами для отопления гаража. Не требуется особых навыков или знаний, чтобы сделать самую простую модель такой печи. В качестве топлива для данного устройства может выступать любое масло (сланцевое, машинное, индустриальное, трансмиссионное), дизельное и печное топливо, отходы лакокрасочного производства. Все это может давать теплоотдачу, которая аналогична электрическому обогревателю.

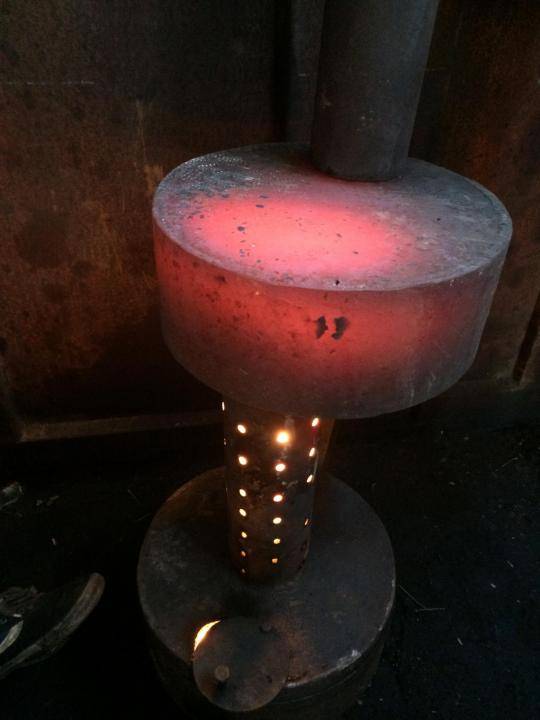

Вся печь представляет собой две емкости, которые соединены между собой вертикальной трубой с множеством отверстий. Рекомендуется придерживаться определенных стандартов:

  • Общие габариты печи — 70*50*35 см;
  • Сечение вытяжки делать в пределах 105 см;
  • Вместимость емкостей около 12 литров;
  • Общий вес — 30 кг;
  • Расходы топлива не должны превышать 1−1,5 л/час.

Чтобы изготовить такую печь, необходимо:

  • Две металлические емкости;
  • Стальная труба;
  • Металлический уголок;
  • Патрубок;
  • Оцинковка или готовый дымоход.

Важные инструменты:

  • Болгарка;
  • Сварочный аппарат;
  • Инструмент для мерки;
  • Болты или клепки, мелкие инструменты.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Процесс изготовления печки на отработке своими руками

В первую очередь необходимо продумать место в помещении, где будет располагаться печь

Важно грамотно подготовить этот участок здания, приняв во внимание все нормы пожарной безопасности. Область расположения печи, стены вокруг нее и пол, следует закрыть теплоизоляционным материалом. Это может быть кирпичная или каменная кладка, листы железа или асбеста

Это может быть кирпичная или каменная кладка, листы железа или асбеста

Это может быть кирпичная или каменная кладка, листы железа или асбеста.

Далее делается чертежи и схемы с точными замерами каждой детали, по которому будет собираться печь.

Чертежи

Чертежи

Приступать к работе лучше с изготовления двух основных емкостей печи — верхней и нижней. Заранее размеченные детали для резервуаров вырезаются болгаркой из листа металла толщиной 4 мм. Разметку следует делать, сверяясь с чертежом. Обычно эти емкости делают круглой формы, но вполне можно сделать их и квадратными, это дело вкуса.

Соединяют детали печки при помощи сварочного аппарата.

В крышке для нижнего резервуара(3) вырезается отверстие, в котором предусмотрена заслонка(6). Оно необходимо для заливки топлива в печь, а с помощью заслонки будет контролироваться подача воздуха и, соответственно, сила горения.

Крышку вырезают из листа металла толщиной шесть миллиметров. «Сесть» на нижнюю емкость крышка должна очень плотно, нельзя допускать появление щелей и зазоров. По центру крышки вырезается отверстие под трубу, соединяющую верхнюю и нижнюю емкости, труба приваривается сварочным аппаратом. Длина трубы должна быть не меньше тридцати пяти сантиметров при диаметре в десять сантиметров. С помощью дрели по всей длине трубы просверливаются отверстия диаметром около одного сантиметра, достаточно сделать несколько таких рядов вдоль. Приблизительное их количество — пятьдесят штук.

Так же как и первую емкость, изготавливаем вторую, верхнюю. Это будущая камера сгорания печи на отработанном масле из трубы. Для крышки берется тот же материал, лист металла в шесть сантиметров толщиной. В этой крышке необходимо вырезать отверстие под дымоход. Из такого же листа металла шестисантиметровой толщины вырезается перегородка и с помощью сварочного аппарата приваривается к крышке, ближе к отверстию под дымоход. Теперь к трубе горелке приваривается верхний резервуар, будущая камера сгорания

Опять же важно, чтобы и эта крышка сидела очень плотно. Недопустимы зазоры и щели между крышкой и резервуаром. Итак, сама печь готова и следующим шагом будет сделать дымоход

Желательно, чтобы его конструкция была съемной, так как есть необходимость регулярно трубу дымохода от продуктов сгорания. Дымоход может являться керамическим, из стали или оцинкованной жести

Итак, сама печь готова и следующим шагом будет сделать дымоход. Желательно, чтобы его конструкция была съемной, так как есть необходимость регулярно трубу дымохода от продуктов сгорания. Дымоход может являться керамическим, из стали или оцинкованной жести.

Места печки, соединенные при помощи сварочного аппарата, требуется тщательно зачистить наждаком и проверить на герметичность.

Самодельная печь в силах обогреть даже жилой дом. Для изготовления водяного контура печи достаточно установить сверху железный бак, наполненный водой и развести по помещению трубы. Ничего сложного в такой конструкции печи нет.

Водяной контур

Основные требования

Гаражная печь должна отвечать определенным требованиям, с которыми лучше ознакомиться перед установкой отопительного оборудования. К ним относят:

  • Маленькие габариты. Поскольку гаражные помещения небольшие, нет смысла устанавливать внутри огромные печурки, которые потребляют много топлива.
  • Возможность применения различных разновидностей топлива. Специалисты советуют устанавливать в гаражах оборудование, которое способно сжигать жидкое и твердое топливо.
  • Простая конструкция. Устройства со сложной конструкцией используют для отопления помещений с большой площадью, и поэтому для автогаражей они не подходят.
  • Быстрое разогревание. Отопительные печки, устанавливаемые внутри гаража для повышения температуры, должны разогреваться через 20-40 минут после добавления топлива.
  • Длительная поддержка температуры. Качественные печурки должны несколько часов поддерживать температуру в гараже даже после отключения теплоснабжения.
  • Прочность. Отопительное изделие должно быть изготовлено из прочного и надежного материала, который не подвергается воздействию температурных перепадов и сырости.

Варианты печек

В зимнее время пребывание в не отапливаемом гараже является довольно неприятным. Именно поэтому специалисты рекомендуют рассмотреть вариант с установкой источников тепла. Классическим вариантом является стальная буржуйка. Для ее изготовления используют старые баллоны, бочки и трубы большого диаметра.

Изготовить самодельную печку очень просто. В большинстве случаях используемый корпус имеет готовый вид или требует небольших доработок. Если есть навыки работы со сварочным аппаратом, то можно остановить выбор на сварной конструкции. Для изготовления используют листовой материал определенной толщины.

Зачастую для отопления используют буржуйки, которые работают на дровах и других горючих материалах. С их помощью можно быстро нагреть гараж до оптимальной температуры. Такой вариант имеет существенный недостаток – большое потребление топлива. Именно поэтому в последнее время все больше популярностью стали пользоваться печи для гаража длительного горения. Полной заправки вполне достаточно для 8-часовой работы. Это позволяет постоянно поддерживать температуру в гараже.

Не меньшей популярностью пользуются печи, работающие на отработке. При выборе такого метода стоит учесть некоторые нюансы. Вовремя горения выделяются тяжелые металлы

Поэтому важно обустроить продуктивную вытяжку

Выводы и полезное видео по теме

Процесс создания и запуска обогревательного устройства проходит гораздо легче, если приняты все меры безопасности и учтены нюансы изготовления и монтажа. Предлагаем видеоролики с полезными рекомендациями.

Как правильно запустить печь:

Обзор работающей печи. Советы по эксплуатации:

Подсказки по устройству и использованию:

Решить вопрос с утилизацией отработки можно достаточно легко, соорудив в гараже металлическую печь. Самодельный обогревательный прибор, работающий на дешевом топливе, функционирует не хуже покупных дорогостоящих моделей. Но если вы не уверены в своих силах, лучше обратитесь за помощью к опытным мастерам, близко знакомым с нюансами изготовления и монтажа масляных печей.
