Установка печи в парной: расположение, ограждение, защитный экран

Приготовление раствора для кладки

Готовый раствор можно приобрести в магазине или использовать песчано-глиняную смесь. Для определения наилучшего соотношения песка и глины делают маленький замес, из которого формируют цилиндр или брусок

Обращают внимание на возможное появление трещин, отсутствие которых является показателем качества


Приготовление раствора для кладки для печи в бане

Глину, используемую для кладки, предпочтительно использовать с глубоких слоев, без земляных и механических примесей.

Для придания глине требуемой консистенции и пластичности её в течение нескольких дней выдерживают в воде, после чего перетирают сквозь сито для удаления мусора. Хорошей считается пропорция глины с песком 1:1, жидкость в неё добавляют небольшими частями. Качественная смесь не липнет к кельме и не стекает с неё. При проведении мастерком по раствору оставленный след не должен расплываться или иметь рваную структуру. Для улучшения качества кладки добавляют каменную соль из расчета 0,1 кг на ведро готового раствора. Также хорошо добавлять цемент и шамотный порошок.

Всегда ли необходима термоизоляция?

Потребность в экранировании возникает не всегда. Просторные бани позволяют устанавливать источники тепла согласно стандартам. Определённое расстояние между печкой и стенами/отдыхающими делает дополнительную защиту ненужной. Но в небольших семейных парилках следование нормам делает банную идею нецелесообразной – здесь важен каждый клочок площади.

Рисунок 2. Примеры расположения печей и расстояние между ними и изоляцией

На иллюстрациях отображена рекомендуемая дистанция между термоагрегатами и банными стенами. Из какого бы материала ни была сделана печь, безопасным считается расстояние до противоположной стены не менее 1 м. Но параметры «готовы» ужаться, при условии создания термического экрана.

Защитные экраны возле или вокруг печи

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Предлагаем ознакомиться Защита стены от газовой плиты

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Такую систему потребуется выполнить при установке буржуйки в углу комнаты. Можно смонтировать или выложить из кирпича несколько экранов, устанавливаемых на небольшом расстоянии друг от друга. В этом случае:

  • первый экран защищает человека от касания железной печи и получения ожогов. Его принято выполнять из огнеупорного или шамотного кирпича;
  • для защиты стен из горючего материала предусмотрена установка второго слоя защиты. Его можно выложить из кирпича или закрыть барьером из листовой стали с зеркальной лицевой поверхностью. В этом случае волны тепла будут отражаться от зеркала и быстрее распространяться по комнате;
  • при недостаточном по размеру фундаменте или невозможности его изготовления потребуется уложить на пол из дерева защитный экран из прочного огнеупорного материала. Это может быть лист стали или декоративный слой жаростойкой клинкерной плитки или керамогранита. Поверхность предварительно придется укрыть слоем теплоизоляции.

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет!Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно!В нижней части кладки следует делать функциональные отверстия для теплообмена. Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов

Ту же функцию выполняет обшивка стен из негорючих материалов

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Негорючая обшивка

Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.

Нержавеющая светоотражающая обшивка

Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

Защитный экран из нержавейки

Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми.

Металлические экраны для бани легко сделать своими руками. Главное – не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)

Обшивка с облицовкой

Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.

Негорючая облицовка

Плитка «Терракота»

Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

  • похожую на облицовочный кирпич, но более плотную по своей структуре клинкерную плитку;
  • тисненную керамическую плитку с орнаментами или с рисунками на ее верхней части;
  • керамогранит – плитку, обладающую высокой прочностью и термоустойчивостью;
  • талькохлорит – натуральный горный огнеупорный, водоустойчивый, прочный камень;

    Облицовка печи и стены талькохлоритом

  • прочную, долговечную, обожженную в печах при температуре свыше 1300 градусов терракотовую плитку из особой каолиновой глины.

    Терракотовая плитка в сауне

Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала – листа стекломагния.

Защитный экран из минерита

Минерит

Защитный экран из минерита крепится на стену через втулки

Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.

Кладка

Кладку делаем, перевязывая ряды. Высота стенки на 02 метра выше, чем верхняя поверхность топки.

Экран должен закрывать металлическую печь, как с боковых, так и с задней стороны.

Размечаем линии выкладки экрана, оставляя между ним и стенками печи не менее 50-150 мм.

По низу предусматриваем отверстия, для ускорения прогрева помещения на начальном этапе.

Для регулировки температурного режима, можно установить на них дверцы. Выкладку экрана делаем в полкирпича, хотя здесь можно варьировать.

Требуются высокие температуры, делаете в четверть или увеличиваете количество отверстий.

Не любите сильного жара, делаете в кирпич: прогреваться будет долго, но и держать тепло после тоже.

Варианты изоляции

Есть множество негорючих материалов, которые можно использовать в данном случае. Самый простой способ обезопасить все поверхности от нагрева – выложить защитный короб вокруг источника тепла из красного кирпича. Он способен защитить конструкции от нагрева и сам легко переносит термическое воздействие. Однако, такая отделка стены вокруг печи в доме выглядит немного не эстетично и можно подобрать другие материалы:

  • Керамогранит и кафель.
  • Фиброцементные плиты.
  • Защитные экраны заводского производства.
  • Металлические листы.
  • Искусственный или натуральный камень.

Проще всего работать с готовым защитным экраном – его нужно лишь подобрать по размерам и смонтировать на месте. Этот вариант хорош еще и тем, что подобная отделка стен около печи или камина производится в самые короткие сроки и без «грязных» или «мокрых» отделочных работ. Остальные варианты более трудоемки и имеют некоторые нюансы. Поэтому, их нужно рассмотреть подробнее.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды – навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды – это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку – теплообмен будет идти в любом случае, но не шибко.

Пример – печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor – встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

  • одни предпочитают выносить бак в моечную;
  • другие ставят его в предбаннике;
  • третьи оставляют в парилке;
  • четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком – выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Как выбрать экран печи (котла) для бани

Всем хороша металлическая печь: быстро прогревается сама и согревает воздух, легко транспортируется и устанавливается, достаточно проста в изготовлении. Но, одно из достоинств — быстрый нагрев — кроет в себе недостаток. Тот, кто парился в бане, отапливаемой металлической печью, знает, что от нее исходит очень жесткий жар. Пар в бане тоже имеет некоторый «железный» привкус. Ощущения не самые приятные, а человек приходит в баню для того, чтобы получить удовольствие и поправить здоровье.

Чтобы устранить это явление вокруг металлического корпуса печи устраивают защитный экран.

После установки металлического экрана активизируется движение воздуха вдоль стенок, но тепловое излучение остается достаточно жестким

  • активизировать движение воздуха возле корпуса печи, за счет чего быстрее нагревается помещение, снижается температура корпуса печи (слишком высокие температуры ведут к быстрому перегоранию металла и выходу печи из строя);
  • уменьшить интенсивность теплового излучения от корпуса печи.

Виды экранов для печи

Экраны для печи должен быть жаростойким, поэтому их изготавливают из металла или выкладывают из кирпича. Если защитный экран металлический, то жар все-таки остается достаточно сильным, хотя и не таким интенсивным, как в печах без него. Наилучшим вариантом является кирпичный экран для банной печи.

Установка экрана из кирпича приводит к увеличению времени, необходимого не обогрев бани, но пар становится легким и мягким

Установка кирпичного экрана значительно увеличит время, необходимое для прогрева помещения: кирпичи нагреваются медленно, постепенно накапливая тепло. Но и после того, как печь прогорит, аккумулированное в кирпичах тепло еще долго будет согревать помещение. Еще один плюс такого замедленного нагрева: жар и пар более легкий и здоровый, самочувствие после процедуры гораздо лучше. И еще одно достоинство кирпичного экрана: он предохраняет от ожогов при случайном прикосновении к разогретым металлическим частям.

Экран для печи из кирпича

В том случае, если топка печи находится в парилке, выкладывают кирпичный экран в виде небольшой стенки.

Кирпичный экран для печи

Защитные экраны могут быть и напольными — они предназначены для установки на них металлических печей. Выбирая напольный экран, не забывайте, что он расчитан на установку конкретных моделей печей. К примеру, экран «Теплодар 30″ рассчитан для таких печей как Сибирь-Панорама 30, Русь-Панорама 12, Русь-Панорама 22, Русь-Панорама 27.

Напольный экран «Теплодар 30»

Экран изготовлен из из стали 08ПС, толщиной 0,8 мм.

Экраны для защиты деревянный стен

Иногда когда говорят об экране для печи, имеют в виду защитное покрытие, которое необходимо для предотвращения возгорания деревянных стен, которые находятся в непосредственной близости от печи. Для обеспечения пожарной безопасности стены можно обложить кирпичом или сделать кирпичные вставки, уложить керамическую плитку.

Защитный экран для печи

Если нет возможности или желания возиться с этими работами, можно оббить стены металлическими листами, проложив между ними и деревянной стеной асбестовый картон или асбестоцементный лист.

Не забывайте о том, что если металлическая печь не обложена кирпичом, необходимо позаботиться об ограждении. В противном случае, вместо того, чтобы получить удовольствие в парилке, вы можете получить ожог.

Инструкция по созданию разных видов защиты от жара печи

Ограждение для печки в парилке из листа металла будет самым эффективным и простым решением для домашней бани. Целесообразнее использовать полированную панель, поскольку гладкая блестящая поверхность намного лучше отражает. Такое свойство также говорит о том, что тепло не будет накапливаться в металле, а распространится по всему помещению.

Ограждение из металла для печи в парилке необходимо прикрепить к кирпичной кладке или непосредственно к полу с помощью специальных фиксаторов или комплектующих. Процесс не займет много времени, зато вы полностью обезопасите свой отдых.

Кирпичная перегородка кладется в полкирпича. Здесь также необходимо оставить зазор между полом и первым рядом. Чаще всего его делают в виде дверцы. С ее помощью можно регулировать степень накопления жара в печи.

Начните кладку с нижнего ряда, и постепенно поднимайтесь до высоты печки. Уровень экрана должен быть выше печи на 15–20 см. Многие специалисты рекомендуют делать такую перегородку до самого потолка.

Выбор материала для перегородки

Ограждение печки в бане предназначено для уменьшения воздействия жара. Для его изготовления используются кирпич или металл. Каждый из материалов обладает своими преимуществами и применяется в зависимости от конкретных условий.

Чаще используются сталь или чугун. Для обеспечения максимального эффекта устройство необходимо устанавливать на расстоянии 2 см от печки. Производители печей и котлов часто комплектуют изделия защитными перегородками. В зависимости от назначения, они могут быть боковыми или фронтальными.

Использования жаропрочных экранов позволяет добиться понижения температуры поверхности печки до 100°C, благодаря чему зона интенсивного воздействия жара уменьшается на 50 см. Самостоятельно установить металлическую перегородку не составит труда.

Кирпичные экраны

Перегородка из кирпича представляет собой своеобразный кожух. Он полностью закрывает металлические поверхности, чтобы защитить стены от жара. В некоторых случаях кирпичные экраны используются в качестве перегородки между стеной.

ГабаритыЧисловые показатели
Расстояние от кирпича до печки.Оно должно быть 20 см.
Высота.Чаще всего кирпичные перегородки достигают потолка. Минимальная высота – на 20 см выше печки.
Расстояние от кладки до ближайшей стены.Не должно быть меньше 20 см.

Для установки экрана достаточно взять обычный красный кирпич и сделать кладку на растворе. Толщина – полкирпича. В некоторых случаях можно использовать четверть кирпича.

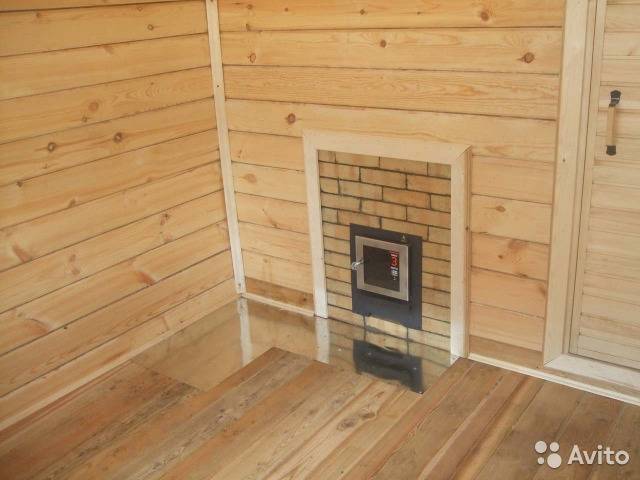

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

  • по виду топливу: дровяные, газовые, электрические;
  • по типу конструкции;
  • по размеру;
  • по стоимости, востребованы недорогие;
  • походные;
  • с открытой или закрытой каменкой;
  • для бани и сауны.

Подготовка печи

Перед тем, как вы займетесь дымоходом, печь уже должна стоять на предназначенном ей месте. Но прежде ее следует первый раз протопить во дворе. Делать это обязательно, потому что при первой топке обычно схватывается и частично выгорает промышленная термостойкая краска. Она немного «дымит» при обжиге и пахнет. Это нормально, так и должно быть.

Кстати, новые камни тоже неплохо было опробовать во дворе — бывает, что и от них идет зловоние, щиплет горло и глаза. Такое лучше пережить на свежем воздухе, а не в парилке.

Соберите печь по инструкции, установите ее на ровное и прочное основание, поставьте какой-нибудь обрезок хотя бы вентиляционной трубы на патрубок дымохода (длина не менее 2 метров) и хорошенько протопите ее один раз. Заодно выясните, есть ли дефекты конструкции, дымит ли она, в общем, познакомитесь.

На заметку! Топите в первый раз нормальными дровами, не мусором, а главное — дождитесь естественного остывания после полного прогорания дров. В этом случае краска правильно полимеризуется.
