Установка дымохода из сэндвич труб: особенности конструкции и технология монтажа своими руками

Проверка дымоходов на предмет неисправностей

Профилактические работы по проверке и чистке дымоходов должны осуществляться только лицами, имеющими на руках специальную лицензию, которую выдает МЧС. При этом должен присутствовать владелец здания, а если это невозможно, тогда представитель той организации, которая является ответственной за инженерное обеспечение проверяемых зданий.

Правильная работа дымохода означает, что у него хорошая тяга, присутствуют слои теплоизоляции, а также он соответствует всем необходимым требованиям в деле пожарной безопасности.

В основу обследования дымоходов входит следующее:

  • тщательный осмотр всего дымохода на предмет различного вида засорений (у дымохода должна быть хорошая тяга);
  • проверка правильной установки всей конструкции.

Если обследование пройдено успешно, тогда после тщательной проверки выдается заключение о пригодности его к работе.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Сэндвич труба для дымохода. Почему она

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Общие рекомендации по самостоятельной сборке сэндвич-трубы

Дымоход из сэндвич-труб считается одним из самых простых в плане сборки и эксплуатации. Однако, как и везде, здесь существует ряд нюансов:

  • Диаметр сэндвича (здесь имеется в виду сечение внутренней трубы) подбирается с таким учетом, чтобы соединение с выходным патрубком печи получилось максимально плотным.
  • Все места, где стыкуются различные модули дымохода, должны располагаться в зоне видимости. Монтаж стыков внутри переходов через потолок или кровлю не допускается.
  • Если проект предусматривает монтаж горизонтального участка дымохода, его протяженность должна быть не более 1 метра. Более протяженный участок с высокой долей вероятности спровоцирует ухудшение тяги.

После окончания процедуры сборки производится пробная топка печи

В процессе горения дымоотвод необходимо тщательно обследовать на всей протяженности, большое внимание уделяя качеству стыков и степени нагрева внешней трубы и близлежащих поверхностей

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

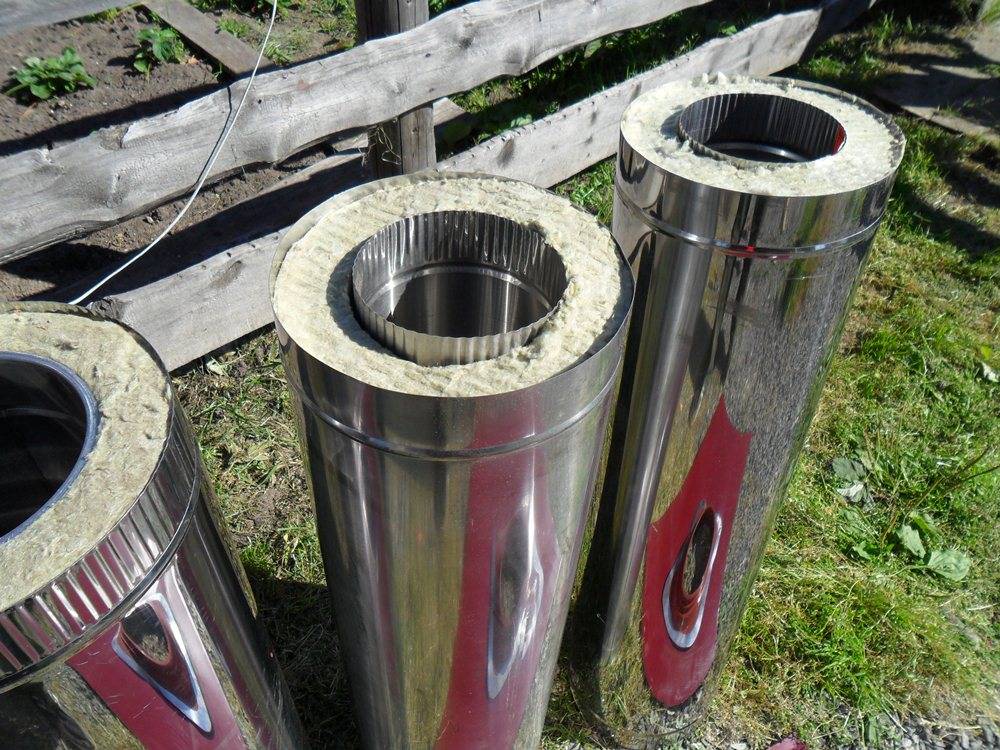

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

  1. В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
  2. При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
  3. При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
  4. В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

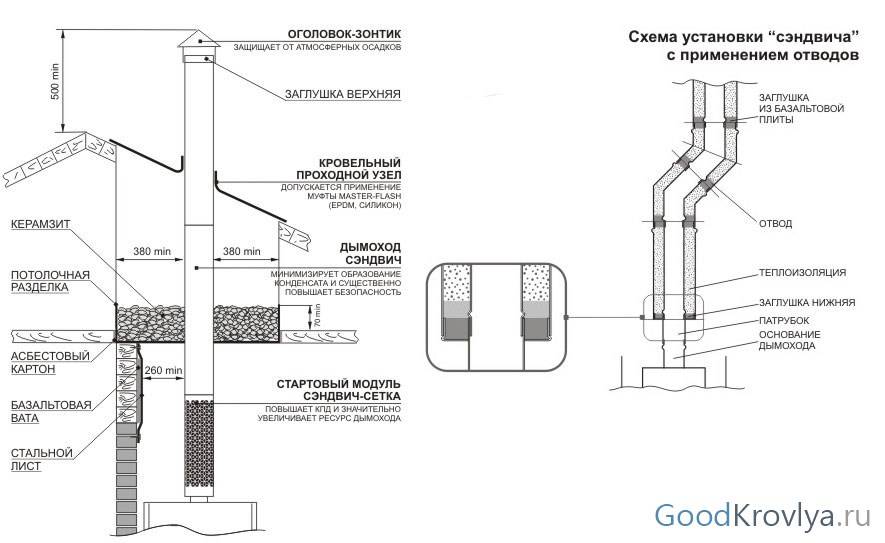

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

  • малый вес;
  • совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
  • эстетичный внешний вид;
  • высокая стойкость к воздействию коррозии;
  • снижение риска возгорания строительной конструкции;
  • снижение количества сажи, скапливающейся внутри трубы;
  • высокая сборка монтажных работ;
  • возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

  1. В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
  2. В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
  3. Банные печи могут разгонять температуру до 700 градусов.
  4. Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
  5. В дизельных агрегатах показатель ‒ 250 градусов.
  6. Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь: http://docs.cntd.ru/document/1200098833.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.

Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.

Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.

На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.

Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.

Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Форма фланца – круглая или квадратная – принципиального значения не имеет.

Крепление к стене

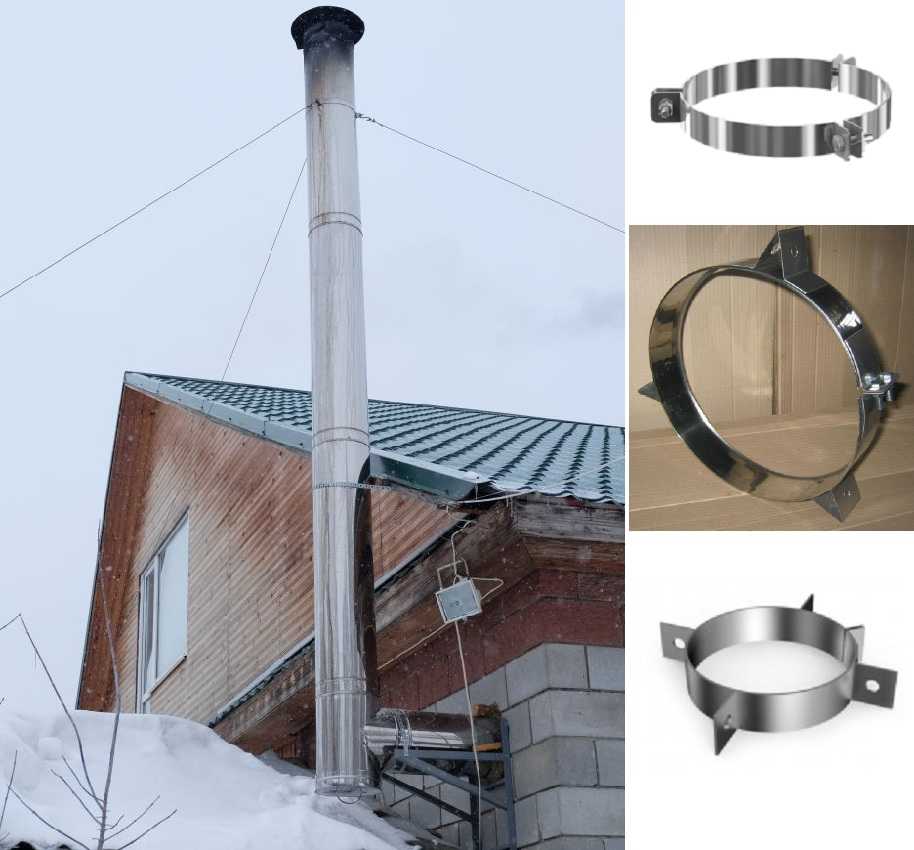

Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками; если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене.

К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.

Герметизация

Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал Описание
Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал Описание
Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

  1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
  2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
  3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
  4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Установка ППУ своими руками

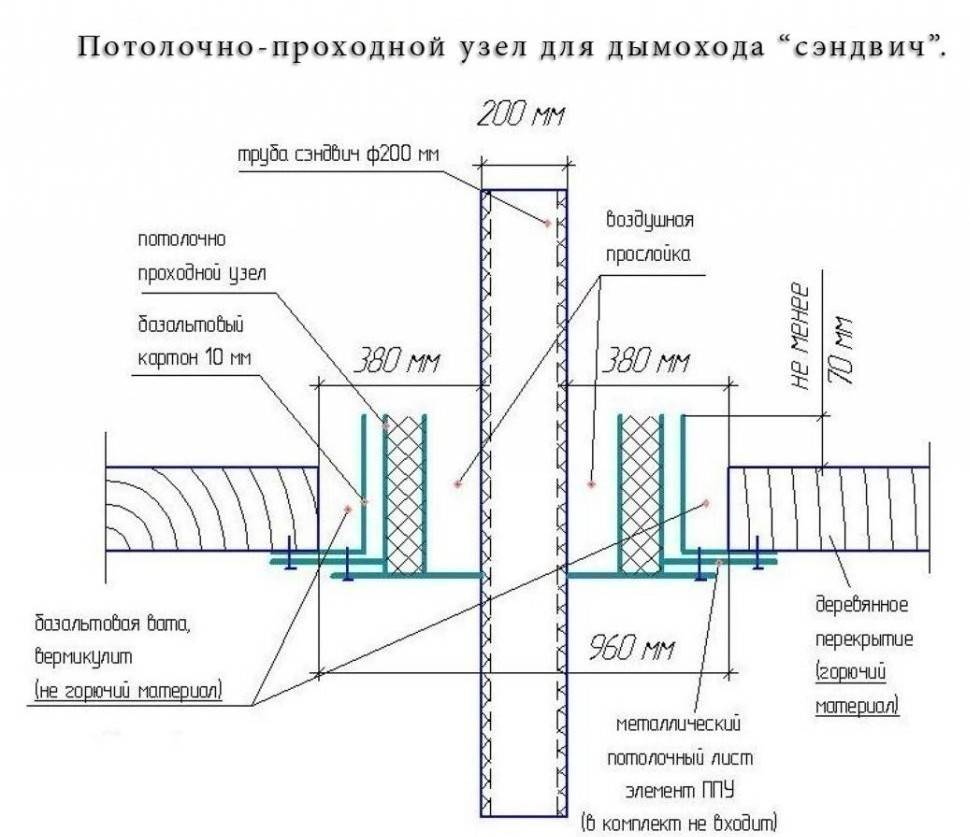

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
