Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента

Расчет монолитного ростверка

После бурения скважин и замоноличивания фундаментных колонн, на устроенные выпуски арматуры вяжут каркас для ростверка, предварительно соорудив опалубку. Таким образом обеспечивается целостность работы надземной и подземной частей будущего фундамента. В качестве опалубки обычно используют деревянные сборные конструкции или готовые металлические или пластиковые несъемные опалубочные желоба. Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя. Посмотрите видео, как рассчитать ростверк.

При устройстве монолитных конструкций очень важно соблюдать поточность производства – образованные длительным перерывом в монтаже так называемые холодные швы станут слабыми местами бетонного камня и могут привести к внезапному разрушению конструкции. Поэтому рекомендуется устраивать колонны и ростверк поэтапно, чтобы разделить объем

Использование бура

Чтобы узнать, какой бур применяют для свайного фундамента, необходимо изучить и рассчитать основные параметры здания. Исходя из этих характеристик, стоит производить выбор инструмента.

  • Так, для отверстий диаметром до 30 сантиметров можно применять ручной инструмент. Он позволяет производить отверстия глубиной около 5-6 метров. Устройство бура позволяет применять минимум усилий при работе. Основная нагрузка ложится на его лопасти, поэтому работа с инструментом является достаточно легкой.
  • При строительстве отверстий, диаметр которых превышает полметра, рекомендуется применять электрический инструмент. Он может производить скважины, достигающие глубины в 4 метра.
  • Для проведения работ на дне скважины, его расширения и облагораживания применяется бур – лопатка.

Влияние участка на параметры фундамента

Особенности при проектировании фундамента с использованием свай даны в СНиП 2.02.03-85:

  • Длина выбирается таким образом, чтобы нагрузка приходилась на прочный слой, прорезая более слабые напластования;
  • На просадочных почвах исследования для проектирования выполняются только специализированными организациями;
  • Исходя из сложности площадки бурят контрольные скважины с шагом не более 50 метров. На каждый контур отдельного здания не меньше 4 бурений. Допускается 3 скважины для площади подошвы здания до 1300 м².

  • По результатам изучения гидрогеологического режима (подземные воды), составляется прогноз вероятного его изменения при возведении проектируемого сооружения. Все характеристики почв, которые могут меняться при замачивании, принимаются в расчет исходя из полного водонасыщения;
  • В набухающих грунтах установка может проводиться как с полной прорезкой слоя набухания, так и без. В случае полного прохождения с опорой на не набухающие слои, соблюдения СНиП 2.02.01-83, подъем отдельных составляющих фундамента практически исключен;
  • Дополнительно учитывается СНиП 2.01.09-91, когда строительство ведется на подрабатываемых площадях;
  • Обязательно применение СНиП II-7-81* в сейсмических районах.

Технология бетонирования

Первым делом выполняют отметки уровня, по которым в дальнейшем подрезают все участки. Заливку песчано-бетонной смеси выполняют несколько ниже краев. Смесь готовят в пропорции 1 к 3 цемента и песка соответственно. Сухие составляющие смешивают с водой до состояния густой сметаны. Раствор заливается внутрь трубы с уплотнением вручную, используя прут. Он в трубе проседает, поэтому через небольшой промежуток времени снова заполняют верх сваи цементом или порошковым бетоном, что способствует устранению остаточной лишней влаги, выравниванию смеси и качественной заливки.

Смесь засыпают в сухом виде, потому что со временем она сама напитается влагой, превратившись в камень. Заполненная бетонным раствором свая обвязывается швеллером или на нее помещают стальной оголовок для дальнейшего крепления конструкции сооружения. Ростверк соединяет элементы основания, объединяясь со сваями, добавляя их в свою толщу. Такое взаимное расположение частей используют для возведения фундамента сооружений из любого типа материалов. Основание с ростверком не нуждается в замоноличивании, потому что он сварен и закреплен на оголовки элементов.


По мере проседания раствора труба им доливается.


Сверху конструкций фиксируются оголовки .

При температуре выше 0ºC смесь могут разводить водой, но при минусовых показателях обязательно следует добавлять присадку от замерзания раствора, так как сваю может разорвать от разности давления при расширении воды в смеси. Пищевая соль служит в качестве бюджетной присадки, не дает воде перейти в другое состояние пока цемент не схватится.

Необходимые материалы и инструменты для монтирования


Для поведения работ нужно, чтобы под рукой были оголовки. К материалам для установки этого вида фундамента относят:

  • сваи винтового типа;
  • оголовки;
  • деревянные палочки для разметки территории;
  • мелкофракционный песок;
  • цемент и резервуар для замешивания;
  • вода;
  • средства от коррозии для обработки стыков и швов.

Список необходимых инструментов для выполнения работ:

  • измерительная рулетка 20 м;
  • маркер, который наносится на металлическую поверхность;
  • водяной строительный уровень и магнитный;
  • диски для болгарки, которые могут осуществлять обработку по металлу;
  • сварочное оборудование;
  • резервный источник питания электроэнергии;
  • бур земельный со съемными фрезами подходящего диаметра.

Обрезка свай


Для таких работ необходимо надевать средства индивидуальной защиты. Нанесение меток для среза лучше наносить перманентным фломастером серебристого цвета, потому что именно этот цвет хорошо отражается лучами от лазера. Линия, по которой проводят нарезку, обматывается хомутом для правильного среза. Далее болгаркой с тонким диском выполняют процесс обрезки. Это долгий и трудоемкий процесс, за 1 рабочий день профессиональный мастер может обрезать всего 20 свай. Обязательно необходимо при выполнении работ надевать наушники, очки и толстые перчатки.

Армирование

Нарезку прутьев выполняют в соответствии со схемой армирования проекта. Арматуру собирают в каркас заданной формы, к которому крепят хомуты и фиксируют в местах их пересечения. Сама конструкция ростверка, если она предусмотрена, собирается по следующему принципу:


Ростверк тоже необходимо правильно армировать.

  1. Хомуты раскладывают через каждые 400 мм.
  2. Продольные арматура продевается внутрь.
  3. Вязальной проволокой связываются места пересечений.
  4. К решетке привязывают стержни Г-образной формы для крепления с ростверком.

Заливка бетона

В подготовленные углубления вставляют рубероид и армированный каркас. Свая заливается песчано-цементным раствором. Это необходимо для блокировки поступления кислорода и воды внутрь сваи и для придания дополнительной возможности сопротивления горизонтальным нагрузкам. Процесс заливки скважины выполняется послойно. Каждый слой составляет 200 мм. Объем залитой смеси уплотняется ручным вибратором или подручными средствами. Остается приварить оголовки, швеллер или что-то подобное как основание венцов.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

  • Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
  • Обмазочная – обвязку покрывают битумной мастикой.
  • Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
  • Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

3.3. Армирование ростверка свайного фундамента

Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.

Согласно СП 70.13330.2012:

Для свай и свай-оболочек

6.2.1 Сваи следует забивать молотом на проектную глубину заделки до получения расчетного отказа, но менее 0,2 см от удара, а сваи-оболочки — заглублять вибропогружателем с интенсивностью погружения на последнем этапе не менее 5 см/мин. Если эти требования не могут быть выполнены, необходимо применять подмыв или установку сваи в лидерные скважины с добивкой до расчетного отказа, а для оболочек — применять опережающую разработку грунта ниже ножа или более мощный погружатель.

Опережающую разработку песчаных грунтов следует выполнять на 1-2 м ниже ножа оболочки при условии наличия в ее полости избыточного давления воды, превышающего на 4-5 м уровень поверхностных или подземных вод.

6.2.2 Глубину лидерных скважин следует принимать равной 0,9 заглубления свай в грунт, а диаметр — 0,9 диаметра цилиндрической или 0,8 диагонали призматической сваи, и уточнять по результатам пробной забивки.

6.2.3 Свайные элементы следует погружать в толщу мерзлых грунтов в лидерные скважины.

Непосредственная забивка свай допускается в пластично-мерзлые глинистые или суглинистые грунты, не имеющие твердых включений.

Практическую возможность забивки имеющимся молотом свай и глубину их погружения в вечномерзлый грунт необходимо устанавливать по результатам пробной забивки в конкретных местных условиях.

Погружение свай в предварительно оттаянный грунт допускается при необходимости заглубления их низа в немерзлый грунт сквозь слой сезонного промерзания, а также в толщу твердомерзлого песка.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

  • тип грунтов на участке, на которые будут опираться сваи;
  • вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
  • количество свайных опор.

Рекомендуем к прочтению

Ростверком называют несущий пояс, обвязывающий оголовки точечных опор – свай или столбов. По сути, это та же фундаментная лента, только не опирающаяся на грунт, а чаще всего возвышающаяся над ним.

Подробнее

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматурыДиаметр прутов
Продольная (рабочее)длина стороны ростверка меньше 3мобщее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3мто же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)6 мм
Вертикальное при высоте ростверка меньше 80 см6 мм
Вертикальное при высоте ростверка больше 80 см8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

  • одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
  • размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
  • кровля стропильная мансардная с покрытием из металлочерепицы;
  • грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

НагрузкаВеличина, кг
Наружные кирпичные стены 380 мм(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Нормативные документы

Основным документом, описывающим конструкцию и типы фундаментов на свайных опорах, а также регламентирующий их конструирование и расчет считается СНиП «Свайные фундаменты».

Дом на сваях

Более современным документом, разработанным не так давно, является СП В современной редакции СНиП каких-либо значительных изменений не добавлено, хотя некоторые замены и уточнения после появления новых технологий и материалов были внесены. При сомнениях и существенных разногласиях ориентироваться, все же, следует на СП, в которых приведены конкретные примеры.

В Правилах озвучиваются основные запросы, предъявляемые к разработке конкретного типа основания – свайного.

В СП описываются различные типы опор, инженерно-геологические характеристики, рассматриваются нюансы и частные примеры расчетов вновь возводимых зданий, реконструируемых построек. Положения СП , равно как и СНиП не применяются к свайным основаниям, строящимся:

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

Стоимость

При выборе опоры длиной в 3 м, лопасти – 30 см, диаметром 10,8 мм, толщиной стенок 0,4 см, её стоимость будет от 1750 рублей.

Например, если строить два этажа и использовать профилируемый брус с коробкой 6 х 9 м, потребуется около 12 свай. Минимальные затраты, в этом случае – 21 000 рублей. Установка опор может колебаться от 350 до 12 600 руб.

Дополнительные расходы на монтаж:

  • Перед основной обвязкой брусом оголовка – 200 х 12 стержней =2400 руб. Сварные наконечники из расчёта 500 х 12 = 6000 рублей.
  • Использование усиленной лопасти 450 х 12 = 5 400 руб.

Итого: монтаж 25 750, учитывая технику, ещё 2000 руб./час и доставку (10 руб. за один км).

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

Максимальный шаг для домов из разных материалов составляет:

  1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
  2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

О свайном фундаменте

Строительство дома — затратное предприятие и многие предпочитают сократить расходы, отказавшись от исследования грунта. Практичные хозяева рассматривают геологические работы как инвестицию на будущее, предохраняющую от крупных разочарований. В плывучих, песчаных, болотистых и торфяных почвах (с высокими грунтовыми водами и низкой плотностью) даже дорогое монолитное основание не может считаться надежным. В таких условиях выбор фундамента под частную постройку предопределён. В современном загородном строительстве популярны различные свайные технологии. Их различают по таким параметрам:

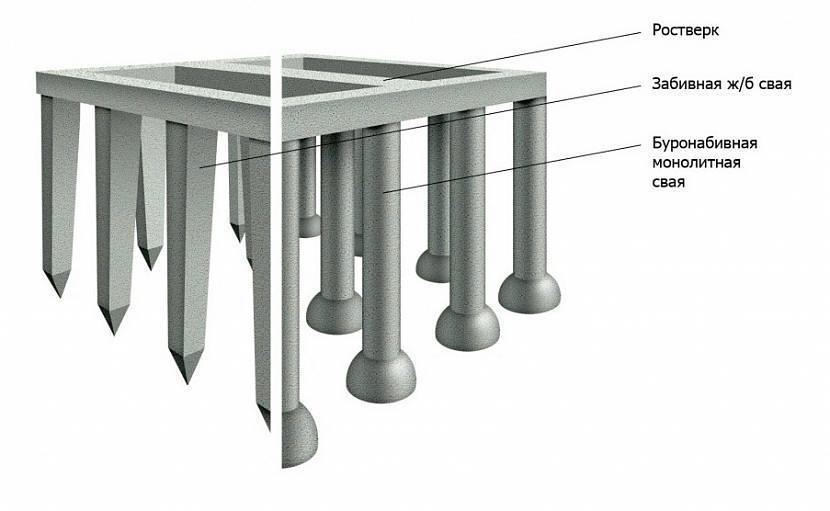

Способам погружения

Способ выбирают, исходя из результатов геологии и конструктивных характеристик будущего дома. Чтобы правильно распределять нагрузку, ж/б сваи для фундамента должны погрузиться на глубину пролегания плотного, устойчивого слоя. Опоры заглубляются разными способами:

  • Забивным. Распространенный метод; забивные сваи углубляются в породу при помощи механизма с гидро- или пневмомолотом.
  • Методом вдавливания (используется статическое давление).
  • Вибрационным заглублением. На место вынутого грунта помещаются полые сваи-оболочки, заливается бетон.

Различные технологии заглубления опорИсточник pikabu.ru

Забивные сваи для частного дома заливают по одной из технологий:

  • Буронабивной. В пробуренную скважину помещается опалубка (например, труба), устанавливаются арматурные пруты, заливается бетон.
  • Буроинъекционной. В скважину под давлением подается бетонная смесь, затем устанавливается арматурный каркас.
  • Грунтоцементной. В скважину подается смесь грунта и цемента. Содержание цемента, стоимость и прочность такой сваи в 2 раза меньше, чем у цементнобетонной.

Видам опор

На выбор материала сваи влияет:

  • Расчетная нагрузка, передаваемая ей при эксплуатации.
  • Предполагаемый срок службы дома.
  • Размер опор.

В малоэтажном строительстве распространены опоры:

Железобетонные сваи для фундамента. Самый распространенный и доступный вариант, способный выдерживать значительные нагрузки и рассчитанный на 70-100 лет службы. Используются сваи с квадратным сечением, укрепленные арматурой, с одним заостренным концом. Для изготовления используется бетон с водопроницаемостью не меньше W и с морозостойкостью не ниже F 150.

Весомая роль ж/б свай в надежности будущего домаИсточник blog-potolok.ru

  • Стальные. Монтаж таких изделий (винтовых) проходит быстро и потому достаточно привлекателен. В роли свай выступают разнообразные прокатные изделия (трубы, швеллеры, рельсы); их используют для небольших построек хозяйственного назначения, срок службы ограничен 40-60 годами.
  • Деревянные. Постепенно выходят из массового использования. Деревянные изделия оправданы при строительстве легких построек, чей срок эксплуатации не превышает 30-40 лет. Могут применяться при возведении деревянных и каркасных домов, если изготавливаются из древесины твердых пород (дуба, сосны, лиственницы).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
