Оголовок для винтовых свай – виды, разновидности

Монтаж методом срубки

После установки свай в грунт, необходимо хвостовые части привести к единому горизонтальному уровню для устройства горизонтальной обвязки. Такую процедуру можно выполнить методом срубки или обрезки ненужного участка сваи. Для этого строительным уровнем (лазерным или гидроуровнем) отмечают проектную отметку и последовательно передают ее на каждую сваю.

Если изделие изготовлено из железобетона, то можно срубить лишнюю часть сваи отбойным молотком. Такой вариант считается самым дешевым, правда, не всегда эффективным. Часто для этих целей используют более дорогое оборудование – гидравлические ножницы, которые дают четкую линию реза и увеличивают производительность труда. В этом случае срубка будет происходить значительно быстрее.

На срубку голов свай с применением гидравлических ножниц уходит значительно меньше времени, примерно 5–10 минут. Такая высокая производительность достигается за счет особого устройства гидроножниц: кольцевая насадка устанавливается по отмеченному уровню на верхнюю часть сваи. Благодаря этому его режущая кромка легко отделяет арматурный каркас от бетонной оболочки идеально ровно.

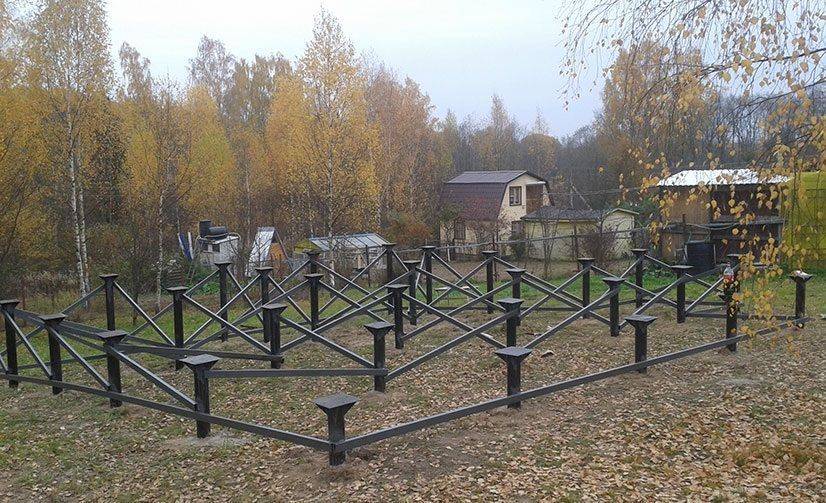

Смонтированная свая

Это интересно: Как правильно вырыть котлован под фундамент?

Какие требования ГОСТ предъявляются к винтовым сваям

Соответствие проектным нагрузкам свай регулирует ГОСТ 27751-2014.

Технические условия, регулирующие условия производства винтовых свай: ТУ 25.11.23-004-20882284-2017.

Качественная свая или нет, можно определить, прочитав техническую документацию производителя. Производство регулируется как минимум двумя ГОСТами:

  • для труб стальной электросварной прямошовной ГОСТ 10704-91, ГОСТ 10705-80;
  • для проката листового горячекатаного ГОСТ 19903-2015.

Также оценка качества металлических опор для свайного фундамента проводится с учетом таких нормативов:

  • требуемые размеры оснований под сваи – ГОСТ 10704-91 ст.3;
  • контроль качества, приемки труб из металла – ГОСТ 10705-80;
  • контроль отклонений от формы – ГОСТ 19903-2015;
  • система защиты от коррозии, методы коррозионных испытаний ГОСТ Р 9.905-2007.

Виды и формы

Размеры и контур поперечного сечения оголовка, как правило, совпадает с размерами сваи и может иметь различную форму: круглую, квадратную, тавровую и прямоугольную. Соединение его со сваей или фундаментной балкой может быть П-образным или Т-образным:

  1. Т-образный оголовок. Такой вид изделия чаще всего применяется в строительстве из-за его универсальности. Монтаж Т-образного оголовка производится методом сварки или при помощи болтов, которые фиксируются к верхней части сваи. На верхнюю полочку оголовка устанавливается и закрепляется фундаментная балка или плитный ростверк.
  2. На П-образных изделиях монтируются только балки фундамента. При этом толщина П-образной скобы должна обязательно совпадать с толщиной балки.

Оголовки винтовых свай

Чтобы сделать правильный выбор оголовка, желательно посоветоваться со специалистами–строителями, которые помогут подобрать нужное и качественное изделие.

Разъемное соединение на болтах способно выдерживать меньшие нагрузки, чем в случае применения сварки, однако позволяет многократно применять опоры и переносить объект на новое место без повреждения конструкции. Именно поэтому их используют при возведении малоэтажных зданий и вспомогательных объектов.

Преимущества и недостатки

Плюсы

  1. Монтаж свайного фундамента не займет много времени.
  2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
  3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
  4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
  5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
  6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

Минусы

  1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
  2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
  3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
  4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
  5. Необходимо установить систему водоотведения. Это дорого.
  6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.

Процесс выполнения работ вручную

К выравниванию оголовков свай приступают после окончательного погружения всех опор и обязательного составления технической документации в виде акта сдачи-приемки. В первую очередь на сваи наносят риски, используя нивелир или лазерный уровень. Никакие замеры от планировочной отметки земли, в этом случае, не допускаются, так как любая неточность может повлечь за собой целый ряд ошибок.

Срубка свай, оголовки которых расположены на высоте, производится со строительных подмостей, установленных на выровненное и уплотненное основание. Для большей устойчивости под них укладывают жесткие плиты или деревянные щиты. Низко размещенные участки железобетонных опор срезают с земли.

Работы выполняются в несколько этапов. Вначале бетон вырубается со стороны граней

Особое внимание, при этом, обращают на целостность арматурных стержней, заложенных в теле железобетонной опоры. Их аккуратно обнажают и перерезают по требуемому уровню

Затем скалывается внутренняя часть оголовка, после чего срез выравнивается под заделку сваи в ростверк.

Ручной метод срубки оголовков значительно дешевле механизированных способов подгонки свай под нужный уровень. Но он является трудоемким и малоэффективным, а потому – длительным. Ручные работы применяют в том случае, когда выравнивать приходится несколько железобетонных опор. На крупных объектах используется более высокопроизводительное оборудование.

Это может быть оголовок Т-образной формы, выполненный в виде пластины с круглым основанием, которое следует надеть на сваю и прикрепить при помощи сварочных швов. Помимо этого, если для установки ростверка используется двутавровая балка или швеллер, их требуется приварить к торцу свай, но уже стандартным способом.

Для выполнения сварочных работ используют электроды, размер которых 0.3 см, а величина тока не более 100 ампер. Если для монтажа основания каркаса используют бетонный оголовок, то его установка начнется лишь после того, как будут срублены оголовки до требуемого уровня. Оголовки такого типа должны быть установлены в бетонный раствор при заливке фундамента на опалубку, установленную на сваи.

Схема сварки:

  • Установите оголовок в правильном положении и контролируйте горизонтальную плоскость.
  • Прихватите оголовок в двух или трех местах при помощи точечной сварки.
  • Приварите его по всему периметру, и оставьте отрезок шва в 1-2 см для вентиляции оголовка изнутри.

Преимущества

Да, изготовление свай в строительной сфере уже не является новинкой, но есть большая вероятность того, что далеко не каждый заказчик сталкивался с их применением в свой жизни. Большинство людей смущены длительностью монтажного процесса, а также трудоемкостью установки ростверка.

Стоит отметить то, что использование фундамента этого типа поможет спасти владельцев дома от большинства негативных факторов:

  • Весеннее-осенних паводков.
  • Неустойчивостей грунта (болота, торфяники, плавуны, зыбучие пески).
  • Удобство выполнения монтажных работ, которое не будет зависеть от условий погоды (жары, мороза и прочего).
  • Строительство зданий даже  на тех поверхностях, которые имеют неровности.
  • Распределение нагрузки веса по всему контуру фундамента.

В мире есть огромное количество проектов, для возведения которых использовали те типы фундамента, что устанавливали на бетонные и винтовые сваи. Большинство из них представляют собой экопроекты, главной функцией которых являлось сберечь первозданную красоту мест, выбранных для строительства. Так, заповедники Норвегии и Финляндии стали богаче на необыкновенные строения «на ножках». Они не только стали уютным жильем для своих владельцев, но и достопримечательностью для туристов.

Удобные, красивые, а самое главное – полностью безопасные жилые дома поражают своей оригинальностью дизайна и простотой. Какой из типов свай и оголовков станет прекрасной опорой для дома, выбирать только вам. Главное, чтобы такой фундамент прослужил нескольким поколениям вашей семьи.

Монтаж свай

Чтобы читатель мог заранее оценить свои силы и возможности, расскажем прежде о способах установки винтовых свай. В легких грунтах сваи длиной до 5 м можно заворачивать вручную. Для этого необходимы 3 человека: двое физически крепких и выносливых, а третий внимательный и с точным глазомером:

Ручным буром делают реперную скважину глубиной не менее 1,2 м.
Сваю вставляют в репер и отвесом выравнивают по вертикали.
В технологические отверстия сваи продевают лом, а на его концы надевают отрезки трубы большего диаметра одинаковой длины не менее 5-6 м

Охватывать сваю хомутом с проушинами и пристраивать ворот сбоку нельзя, иначе сваю неминуемо перекосит! Ось сваи и ось ворота должны пересекаться!
Сваю осторожно заворачивают, пока она не упрется в дно репера.
Окончательно выверяют вертикальность сваи, поджимая ее плечами и руками.
Заворачивают на штатную глубину; наблюдающий непрерывно контролирует вертикальность и подает команды буровикам, кому сильнее налечь, в какую сторону подать.. Допустимый перекос сваи длиной 5 м – 2 градуса. Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады

Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках

Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады. Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках

Допустимый перекос сваи длиной 5 м – 2 градуса. Чтобы закрутить ее с такой точностью на глазок, нужен довольно приличный опыт слаженной бригады. Особенно опасен случай, когда свая пойдет «не по резьбе», выровнять такую практически невозможно, а вывернуть обратно удается только с глубины не более 1,5 м в супеси или подзоле. Поэтому имеет смысл, прежде чем браться за фундамент, потренироваться где-то на задворках.

Заворачивание винтовой сваи мини-экскаватором

Механическим способом сваи в индивидуальном строительстве заворачивают чаще всего мини-экскаватором со сваезаворачивателем, см. рис. Аренда или наем вместе с оператором такой машины стоят в несколько раз дешевле, чем «большой» спецтехники, а в обычные российские грунты он вгоняет сваю длиной до 12 м и диаметром до 159 мм. На заворачивание одной уходит 3-10 мин., смотря по грунту; вертикальность получается автоматически. Бортовая электроника некоторых моделей «мини-эков» может сопрягаться с лазерным нивелиром, так что и верхушки свай выйдут сразу в одну плоскость. В общем, оптимальный вариант.

Срезка оголовков свай

На фото — срезка винтовой сваи дисковой пилой

Оголовок опоры можно не только скалывать, но и срезать. Технология подходит для свай всех типов, ведь резать можно и металл, и ж/б, и дерево, меняют только режущий инструмент: диск, цепь, фрезу.

Для срезки оголовков свай применяют ручной или станочный режущий или абразивный инструмент. Стандартный резак – это ленточная или дисковая пила, абразивный – углошлифовальная машина (болгарка). Технология срезки от вида инструмента не зависит.

  • На опорах обозначают маркером линию среза.
  • Включают болгарку или абразивный круг, выдержав рабочие обороты.
  • По размеченной окружности проводят калибрующую борозду, и передвигают инструмент по окружности или по прямой. Нагревание сваи и режущего инструмента предупреждает охлаждающая жидкость.

Этот метод отличает высокая производительность и сравнительно низкая стоимость инструмента. Минусом можно считать невозможность сохранения арматуры: каркас срезается вместе с оголовком. К тому же, режущий инструмент быстро изнашивается. Ленту или диск восстанавливают, обновляя углы на зубьях, а абразивный круг стачивается полностью. Используя эту технологию, надо запланировать расходы на замену режущего инструмента.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

  1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
  2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
  3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.


Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

  • при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
  • коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
  • для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.


Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

  1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
  2. Используется опора модели 219 с диаметром подошвы 600 мм.
  3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

  1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
  2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
  3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.


Винтовые сваи


Винтовые сваи

Методы срубки оголовков

Свайные опоры с наклонными и горизонтальными трещинами, которые расширяются больше 0,3 мм, усиливаются обоймой из железобетона со стенками не тоньше 100 мм или полностью меняются. Верхушки срубаются после закрепления труб в грунте. Оголовок на трубу сваи ставится после срезки арматуры внутри железобетона.

Для срезки окончаний стержней применяется способ:

  • отбойным молотом;
  • гидравлическими ножницами.

Первый метод имеет недостаток в том, что место среза получается невысокого качества из-за неровностей. Есть опасность повредить поверхность под линией разметки. Способ с помощью гидравлики более точно справляется с задачей, но отличается высокой стоимостью.

Свайно-винтовой фундамент своими руками

Проектирование и создание фундамента на винтовых сваях (фото смотри ниже) — задача непростая, но при определённом упорстве и старании осуществимая.

Свайно винтовой фундамент технология монтажа

Следует лишь строго руководствоваться требованиями технологии монтажа:

  1. Подаём заявку в геодезическую службу для проведения изыскательских работ по определению уровня грунтовых вод и разновидности грунта на вашем участке. После этого вам дадут компетентное заключение о глубине промерзания грунта, расчётном весе будущего строения, возможной нагрузке выпадающего зимой снега.
  2. Далее обращаемся к профессионалам за расчётом собственно свайного фундамента для вашего конкретно будущего дома, что тоже непросто, а поэтому во избежание ошибки лучше самому не делать.
  3. Пока готовится документация, необходимо подобрать для работы инструмент и материалы.

Необходимые инструменты и материалы:

  • сваи нужного размера и оголовки к ним;
  • деревянные колышки для разметки строительного участка;
  • рулетка для замеров;
  • лопаты по количеству монтажников и ломы;
  • строительный уровень;
  • маркер для работы по металлу;
  • рычаги (2 металлические трубы длиной в 2—3 м);
  • болгарка с алмазными дисками;
  • электрогенератор, если нет источника питания;
  • электросварочный аппарат;
  • исходные материалы для приготовления бетона и ёмкость;
  • антикоррозийный состав для покрытия сварочных швов.

Этапы работ:

  1. Размечаем участок, где будет монтироваться фундамент. При этом нужно помнить, что между опорами не должно быть расстояния более трёх метров, дабы избежать растрескивания основания строения или его провисания.
  2. После того как собрана вся документация и сделаны необходимые расчёты, размечен участок и подготовлены инструменты и материалы, можно приступать к вкручиванию винтов в грунт, помня что их длина должна превышать уровень промерзания грунта. Так, скажем, при промерзании почвы на 0,8 м используем сваи длиной в метр.
  3. После ввинчивания свай их закрепляют бетонным раствором, заливая его на и внутрь полостей во избежание коррозийных процессов.
  4. Затем наваривают оголовки, зачищают швы и обрабатывают их антикоррозийным составом.

Поскольку винтовой фундамент не требует времени на усадку, приступать к строительству здания можно сразу по окончании монтажных работ. Другие фото- и видеоматериалы о винтовых сваях можно посмотреть на нашем сайте.

Вес, масса и размеры винтовых свай

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Длина сваи, мДиаметр сваи, мм
577689108133159
165011 кг.12 кг.14 кг.22 кг.27 кг.38 кг.
180011 кг.13 кг.15 кг.23 кг.29 кг.41 кг.
200012 кг.14 кг.17 кг.25 кг.31 кг.45 кг.
250014 кг.17 кг.20 кг.30 кг.38 кг.55 кг.
300016 кг.19 кг.23 кг.35 кг.44 кг.64 кг.
350018 кг.22 кг.26 кг.40 кг.51 кг.74 кг.
400020 кг.25 кг.29 кг.45 кг.57 кг.83 кг.
450022 кг.27 кг.32 кг.50 кг.63 кг.93 кг.
500024 кг.30 кг.36 кг.55 кг.70 кг.102 кг.
550026 кг.33 кг.39 кг.60 кг.76 кг.112 кг.
600028 кг.36 кг.42 кг.65 кг.84 кг.121 кг.
650030 кг.39 кг.45 кг.70 кг.90 кг.131 кг.
700032 кг.42 кг.48 кг.75 кг.97 кг.140 кг.
750034 кг.45 кг.51 кг.80 кг.103 кг.150 кг.
800036 кг.48 кг.54 кг.85 кг.110 кг.159 кг.
850038 кг.51 кг.57 кг.90 кг.116 кг.169 кг.
900040 кг.53 кг.60 кг.95 кг.124 кг.178 кг.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра. Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

Назначение винтовых свай

Сваи, используемые в строительстве, это столбы, которые погружаются в землю на определенную глубину, не обязательно одинаковую, чтобы потом сверху была установлена жилая или нежилая постройка.

Сваи могут быть из разных материалов: дерева, металла, бетона. Бетонные делаются заранее или заливаются прямо на месте строительства.

Конструкционные особенности и вид будет зависеть от таких факторов, как тип почв, рельеф местности, вид постройки, что будет установлена на такой фундамент и т. д.

Винтовые сваи это столбы для создания фундамента, на концах которых есть специальные наконечники с винтами, позволяющими им ввинчиваться в землю — вручную или с помощью специальной техники. Состоят такие сваи из стержня, оголовка, лопастей.

Основное назначение винтовых свай — фундамент для какого-либо строения

Преимущества и недостатки

В числе плюсов винтовых конструкций:

  • Скорость монтажа, его простота.
  • Возможность установки своими руками.
  • Не нужно проводить земляные работы.
  • Нет вибраций, а также шума при закручивании.
  • Можно устанавливать поблизости к другим постройкам без риска их повредить.
  • Возможность использовать на неровном рельефе.
  • Разрешается устанавливать одни и те же винтовые конструкции дважды.

Но минусы тоже есть:

  • Винтовые сваи не устанавливаются на скальных местностях, так как лопасти могут деформироваться.
  • В сейсмоактивных зонах такие фундаментные столбы не применяются.
  • Необходимость многоступенчатой обработки металлических деталей, если предполагается применение в химически активных грунтах.

Диаметр

В течение 10 лет основание на винтовых опорых пользуется таким широким спросом. Причина такой востребованности связана с большим количеством преимуществ, к которым можно отнести следующее: прочность, долговечность и надежность. Сегодня производятся сваи самых различных размеров, с разными диаметрами и разнообразным предназначением. Рассмотрим самые основные размеры винтовых свай.

О том какова несущая способность винтовых свай 108 можно узнать из данной статьи.

Диаметр 57 мм

Для этого варианта характерна несущая способность в 800 кг. Для такого изделия не страшна представленная нагрузка, даже при условии, что процесс монтажа осуществляется на пучинистом грунте. Применять такой фундамент разрешено на переувлажненном грунте и на почве, имеющей неровную поверхность.

Используют такой вариант опор при монтаже оградительных конструкций и строительстве не слишком тяжелых построек хозяйственного назначения. Сюда можно отнести беседки и гаражи. Процесс установки винтовых свай с диаметром 57мм может вестись самостоятельно вручную. По причине своей малой габаритности монтажные работы не занимают много времени.

Каковы минусы винтовых свай можно узнать из данной статьи.

К достоинствам такого типа можно отнести длительный срок эксплуатации. Они способны прослужить вам в течение 90 лет. Достигается это преимущество по причине неуязвимости к отрицательным воздействиям климата, надежности и прочности.

Каково устройство ростверка на буронабивных сваях можно прочесть в данной статье.

Диаметр 89 мм

Для такого изделия несущая способность может составлять 1,4 тонны. Сфера использования винтовых свай такого типа – это строительство домов и зданий в заболоченных участках и на торфяной местности. Достигается это благодаря прекрасным способностям выдерживать высокие нагрузки.

Применять такой вариант разрешено при строительстве гаражей, оградительных конструкций. Также люди активно начинали использовать винтовые опоры с диаметром 89 мм при строительстве дач и бань.

О том какое время сохнет фундамент из бетона можно узнать из данной статьи.

Еще они могут быть задействованы при возведении пирсов, речных причалов. Процесс установки ведется с использованием специальной техники. Конечно, проводить такие мероприятия можно и вручную, только при условии, что вы обладаете необходимыми навыками.

Какова толщина фундамента должна быть для двухэтажного дома можно узнать из данной статьи.

Диаметр 108 мм

Для таких изделий несущая способность достигает 3,5 тонны. Задействую их при возведении каркасно-щитовых домов или при строительстве бревенчатых зданий и домов из бруса. Еще применять такой тип свай могут в процессе установки ангаров и тяжелых заборов. Процесс монтажа осуществляется только механическим способом и при помощи специального оснащения.

О том какой марки бетон нужен для ленточного фундамента можно узнать из данной статьи.

Диаметр 133 мм

У этих изделий несущая способность может достигать до 6 тонн. Применяют их на любой местности при возведении крупных зданий с использованием газобетонных блоков или кирпича, при строительстве монолитных конструкций.

Процесс установки предполагает использование специальных знаний и навыков, а также не обойтись без специального оснащения. К достоинствам этого изделия можно отнести:

  • экономичность;
  • отличная надежность;
  • длительный срок эксплуатации;
  • всесезонность и особая прочность, благодаря которой монтажные работы могут происходить при любых климатических условиях.

О том какая марка бетона нужна для фундамента дома можно прочесть из статьи.

Особенности оголовков

Назначение

Оголовок – это опорная часть в конструкции сваи. После того как все стержни установлены, на них нужно установить горизонтальную обвязку. Стержни представляют собой трубы, как на них положить основание? Как раз для этого и нужны оголовки, которые надевают на трубу стрежня.

Данная конструкция представляет собой лист металла прямоугольной формы, к которому приварена труба с рёбрами жесткости. Данная труба по диаметру должна быть больше чем свая, чтобы свободно на неё надеваться. Пластина по периметру имеет отверстия для крепления. После устройства, на эти элементы монтируется ростверк.

Ростверк может быть по типу залегания:

  • Заглублённый.
  • Не заглублённый.
  • Подвешенный.

По виду применяемых материалов:

  • Деревянный.
  • Из металлических профилей.
  • Железобетонный.

Главным предназначение оголовка – равномерное распределение нагрузки от строения на сваи.

Типы

По типу оголовки выпускаются:

  • С круглым сечением.
  • Прямоугольного сечения.
  • Многоугольные.
  • В виде тавра.

По форме бывают:

  • П-образные.
  • Т-образные.

По способу монтажа:

Сварные. Оголовки привариваются к телу сваи. Сначала происходит соединение на три или четыре точки, а потом по окружности

Важной особенностью является то, что сварочный шов не замыкается, остаётся зазор, примерно тридцать миллиметров.

Болтовые. Крепление происходит посредством болтового соединения

Метизы для крепления лучше применять с оцинкованным покрытием.

По прочностным характеристикам:

  • Стандартные.
  • Усиленные.

Выбор данного изделия зависит от конкретных условий строительства, приобретать их необходимо с учётом проектной нагрузки.

Основные факторы, влияющие на выбор данной конструкции:

  1.  Тип и материал ростверка.
  2. Виды применённых свай.
  3. Конструкция здания.

Критерий необходимости учёта выдёргивающей нагрузки

Согласно СП 22.13330.2011, критерием для учёта выдёргивающей нагрузки является выполнение следующего условия:

где Fn – нормативная выдергивающая сила;

Gn – нормативный вес свайного основания;

β – угол действия выдёргивающей силы относительно вертикали;

γс – коэффициент, определяющий условия работы сваи;

R“0 – расчётная величина сопротивления грунта обратной засыпки;

A0 – величина площади проекции верхней части свайного основания на плоскость, которая перпендикулярна направлению действия выдёргивающей силы.

Выдергивающая нагрузка может быть не учтена только в том случае, когда она по направлению действия совпадает с осевой линией винтовой сваи.

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых к применению данной технологии служат:

  • Недостаточная прочность почвы – болотистые и насыпные грунты.
  • Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
  • Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.


Жилой дом на свайных опорах По методу своего заглубления свайные стойки могут быть:

  • Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
  • Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
  • Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.


Конструкция винтовой опоры Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Что такое сваи?

Сваи – это опоры, изготовленные из различных материалов: металл, бетон, железобетонная конструкция, каркас, грунт или шпунт. Их используют, чтобы строение имело более устойчивый, менее подверженный грунтовым водам и коррозии фундамент.

В зависимости от структурных особенностей грунта, на котором производится заливка основы, застройщик может использовать разные способы установки таких опор. Главным критерием является вес всей конструкции здания, а также плотность земли, на которой его будут строить.

Для этого могут использовать копер, дизель-молот, вибропогружатель, гидравлический молот и сваевдавливающую машину. В особых случаях, когда возможны попадания каменистых слоев, используют бур.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
