Как сделать монолитное перекрытие своими руками

Планирование и подготовка

Планируя заливку бетонного перекрытия, прежде всего нужно запастись материалами в востребованных объёмах.

  1. Нужны деревянные доски. Их них будут создаваться строительные опалубки.
  1. Потребуется иметь металлические прутья, трубы. Это материалы для армирования.
  1. Необходимо приобрести все составляющие бетона:
  • мешки с цементом;
  • щебень;
  • песок.
  1. Дальше определяется расчетная ширина запланированного перекрытия.

Но для нежилого помещения толщины перекрытия в 12 см может хватить вполне. Для жилых же комнат толщина бетонного перекрытия может достигать максимум 15-ти см (превышение указанной толщины — это излишняя нагрузка на фундамент, к тому же более тонкие перекрытия способны надежно выполнять свое предназначение). Сразу же стоит запланировать установку дополнительной шумоизоляции.

К примеру, если размеры перекрытия будут составлять 300 см на 250 см, тогда основой запланированной конструкции становятся металлические балки. Их перекидывают от стены к стене. В качестве балки может быть использован швеллер, сгодится и б/у. Расстояние между такими балками должно быть 150 см. Таким образом формируется каркас, для создания которого будет задействовано 3 балки — две по краям, одна по центру. Можно приступать к оборудованию опалубки.

Установка опалубки

Есть два варианта сооружения горизонтальной опалубки: аренда пластиковой или металлической опалубки, а также выполнение работ по монтажу опалубки под плиту самостоятельно.

Работы начинаются с установки вертикальных стоек, на которые будет опираться вся конструкция и монолитная плита перекрытия. Такие стойки можно взять в аренду или купить б/у. Хороши они тем, что их высота может регулироваться и их можно использовать для любой высоты перекрытия. Расстояние между стойками должно быть около метра. На стойки необходимо расположить продольный брус, который будет поддерживать всю конструкцию.

Далее следует установка каркаса. Для этого необходимо использовать брус сечением 15*5 см. Каркас сооружается по периметру здания, а для обеспечения большей надежности дополнительно размещаются поперечные бруски. Каждая следующая поперечная балка монтируется на расстоянии около 70 см от предыдущей.

Готовим поверхность для заливки

После сооружения каркаса необходимо подготовить поверхность для заливки. Для этого на каркас укладываются доски или фанера (первый вариант дешевле, но благодаря второму можно достичь ровной поверхности потолка нижнего этажа). Эти доски должны вплотную примыкать к стене, чтобы не было щелей. После этого необходимо с помощью опорных стоек выровнять поверхность по уровню так, чтобы верх опалубки точно совпадал с краем выложенной из кирпича или пеноблока стены.

Далее монтируется вертикальная часть опалубки. При этом, необходимо помнить, что плита должна заходить на некоторое расстояние на выгнанную стену. Для того чтобы доски опалубки после снятия можно было использовать в других целях, их лучше застелить полиэтиленовой пленкой.

Арматура: её необходимость и типы

Монолитное перекрытие по профлисту требует армирования. Бетон по своей структуре хорошо сжимается, арматура, наоборот, отлично растягивается. Объединение этих двух качеств позволяет получить совершенно новый улучшенный композитный материал, имеющий очень сильные значения стойкости и долговечности, способный выдержать большие нагрузки и некоторые деформации. Армирование так же используется в бетонных лестницах.

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

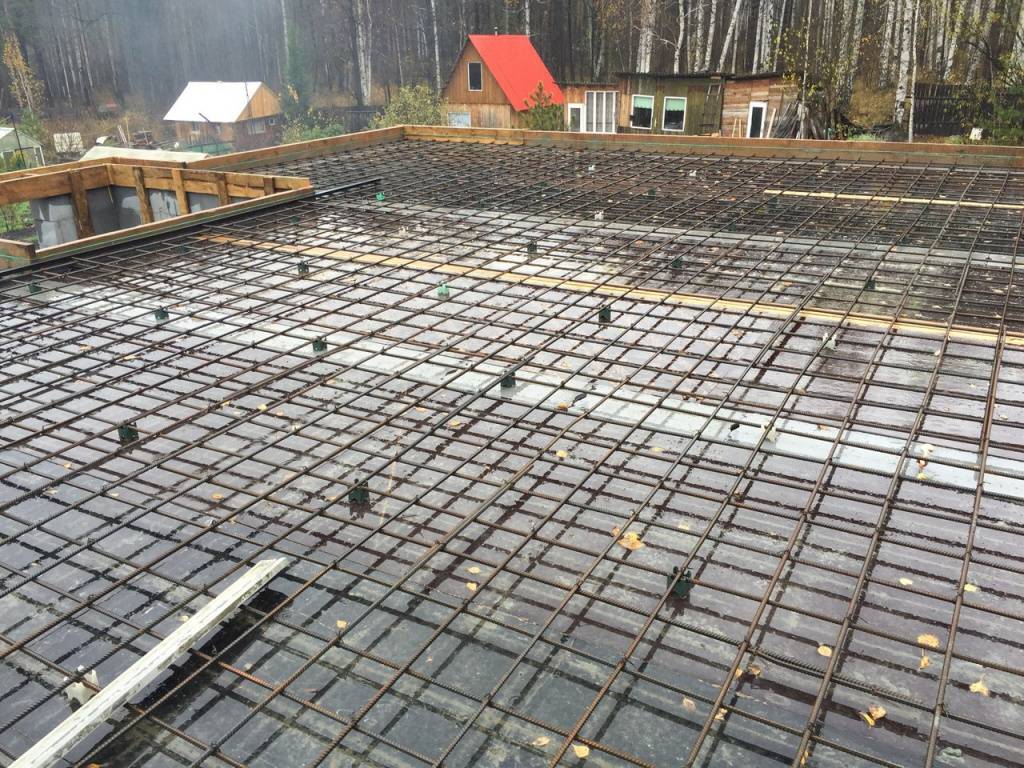

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.
Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

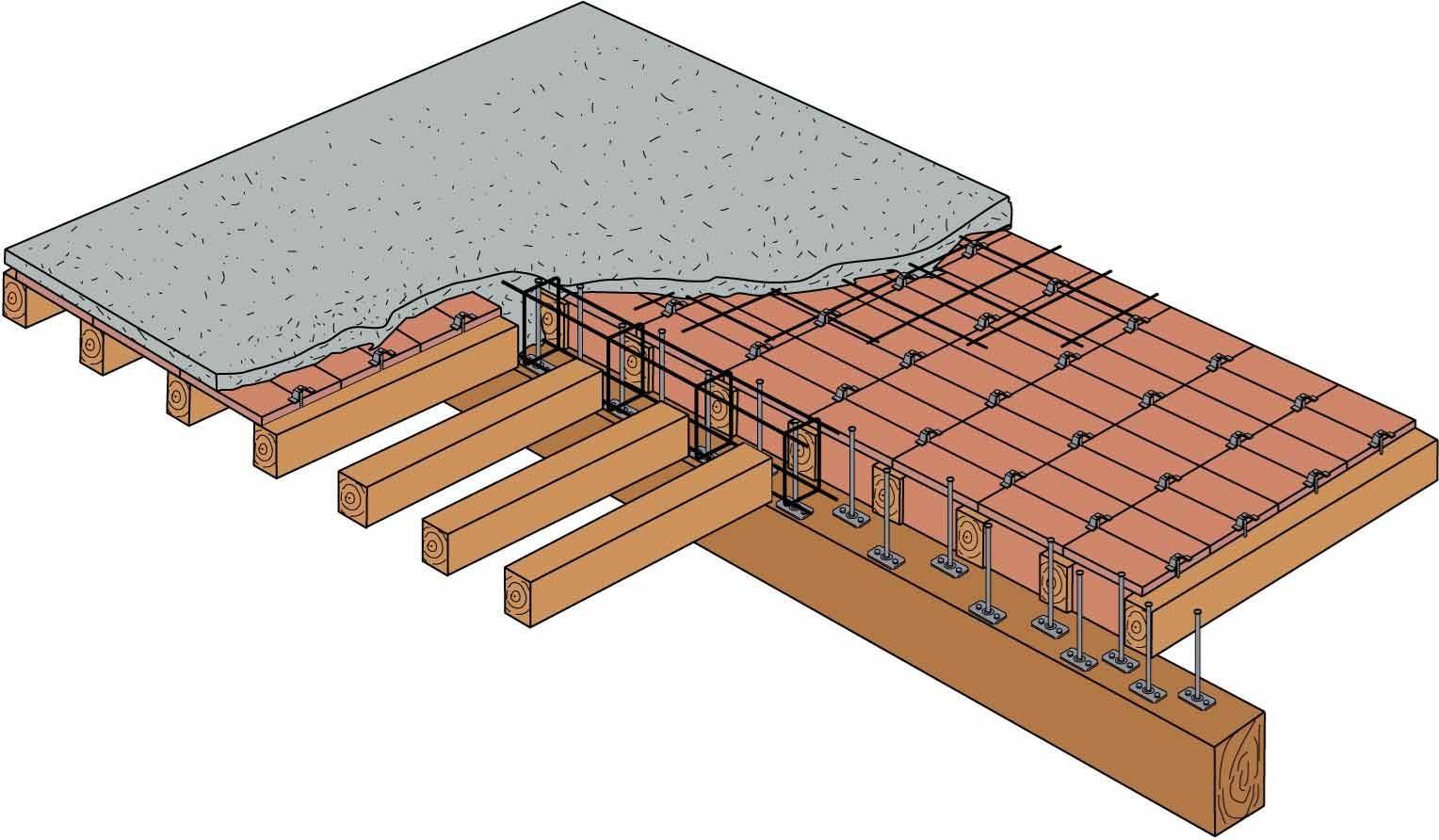

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Виды бетонных перекрытий

Бетонные перекрытия бывают двух типов.

  1. Стандартные – это железобетонные плиты, которые изготовляются на заводе.
  2. Монолитное перекрытие – это железобетонная конструкция, возведение которой осуществляется на месте строительства.

Стандартные плиты могут быть: пустотными, ребристыми, сплошными, а также иметь и другие конструктивные особенности. Всё зависит, от места их применения в строительстве.

Основное преимущество возведения перекрытия готовыми плитами, от монолитного, это скорость строительства и цена. В течение дня можно перекрыть частный дом ж/б плитами, когда для сооружения сплошной монолитной плиты необходимо минимум месяц. Но это не пугает застройщиков, так как у монолитной плиты масса преимуществ перед плитами перекрытия.

Опалубка монолитного перекрытия.

Монолитное перекрытие предусматривает заливку бетонной смеси в опалубку горизонтального типа, ее часто называют «палубой». Известно две вариации обустройства такой опалубки.

  • Аренда металлической или пластиковой готовой конструкции, которая легко снимается. Этот вариант проще и многие застройщики отдают ему предпочтение, так как опалубку можно легко собрать и разобрать. Помимо этого в комплекте с опалубкой идут телескопические опорные элементы, которые поддержат опалубку на определенном уровне;
  • Строительство опалубки по месту возведения объекта из досок 25-30 миллиметров или фанерных влагостойких листов, с толщиной стенки не менее 20 миллиметров.

    В случае, когда конструкция щита собирается из досок, то их плотно подгоняют одна к другой. Если между досками образуется щель, то целесообразно применить гидроизоляционную пленку.

Деревянная опалубка монолитного перекрытия.

Телескопические стойки опалубки.

Монтаж опалубки монолитного перекрытия производится по следующей схеме:

  • 1. Монтируются вертикальные опорные стойки, например, телескопические стойки из металла, с регулировкой их высоты. Можно применить для этих целей деревянный кругляк толщиной 10-15 сантиметров. Расстояние между опорами должно составлять около 1 метра. Стойки удаляются от стены минимум на 20 сантиметров;
  • 2. Сверху на опоры монтируется ригель (брус, швеллер или продольная балка), который предназначен для удержания опалубки;
  • 3. Поверх ригелей устраивается опалубка горизонтального типа. Если не применяется готовая опалубка, а в работу берется самодельная, то сверху ригелей размещают поперечно брусья или балки, поверх них укладываются фанерные листы с хорошей влагостойкостью. Опалубка монолитного перекрытия должна быть выполнена идеальной по размерам, а ее край должен упереться в стены, избегая образования щелей;
  • 4. Производится регулировка высоты стоек, необходимо совпадение верхнего края опалубки с верхним краем кладки стены;
  • 5. Выполняется установка вертикальных элементов (ограждения) опалубки с учетом захода плиты на стену не менее 150 миллиметров;
  • 6. Делается финальная проверка горизонтального уровня с использованием строительного прибора — нивелира.

В некоторых случаях, для обеспечения удобства производства работ, опалубку выстилают пленкой гидроизоляции или обрабатывают ее технической смазкой, если опалубка металлическая. В результате, опалубка легко снимается, а поверхность бетонного перекрытия останется абсолютно ровной. Применять телескопические стойки при устройстве опалубки целесообразней, чем использовать опоры из дерева. Металлические опоры способны выдержать нагрузку до двух тонн, они устойчивы к микротрещинам, чего не замечено при использовании деревянного бревна или бруса.

Подготовка

Выбор конструкции потолка зависит от таких параметров:

  1. Степень углубления хранилища. Если оно полностью погружено в землю, то поверх него обустраивается газон, тропинка или грядка. Следует предусмотреть возможность использовать потолок в качестве основы для легкого строения — сарая, гаража, беседки или загона для животных. Подобные проекты предусматривают использование мощной и прочной плиты, выдерживающей большие нагрузки. Для возвышенных строений достаточно легкой конструкции, рассчитанной на снеговую и ветровую нагрузку.
  2. Толщина фундамента. Если стены сделаны из железобетона, то их можно накрывать даже монолитными ЖБИ. При строительстве склада из кирпича и пенопластовых блоков потолок погреба следует делать максимально легким, чтобы он не обрушил опору.

Перед обустройством крыши склада проводятся такие подготовительные работы:

  • внешняя и внутренняя гидроизоляция фундамента;
  • заполнение песком проема между котлованом и стенами;
  • изготовление армопояса поверх несущих конструкций.

Существуют различные способы перекрытия погреба. Выбор зависит от особенностей участка, умений, навыков и финансовых возможностей его владельца.

Монолитное перекрытие своими руками: опалубка

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов. Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.

Опалубка для монолитного перекрытия фото

С этим вопросом мы разобрались, теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.

Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы

Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м

Такая система уже точно не позволит листовому материалу прогибаться.

Перекрытие ребристое монолитное фото

После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

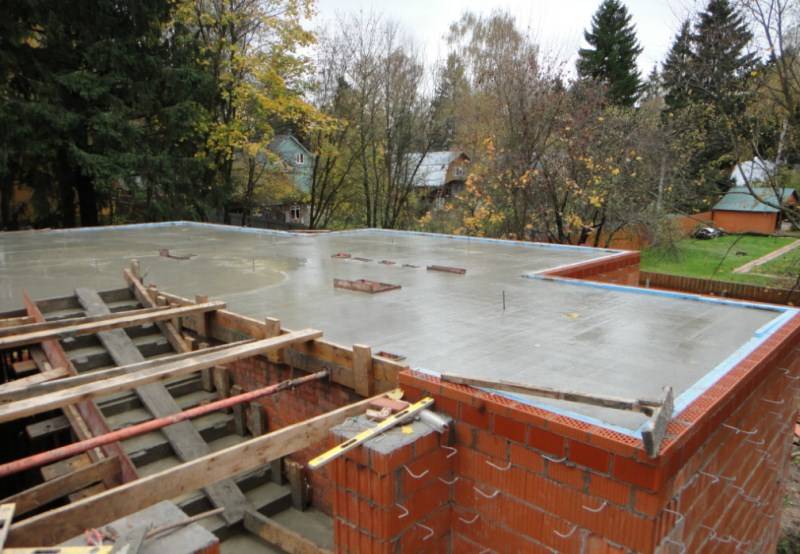

Заливка

Заливка проводится по определенной технологии, которая предусматривает такие этапы:

  • расчет;
  • подготовка инструмента и материала;
  • обустройство герметичной опалубки;
  • укладка арматурного каркаса на опалубку;
  • замес и заливка бетона;
  • уход за плитой.

Соблюдение поэтапного монтажа обеспечит создание прочного монолитного перекрытия своими руками.

Как монтируется опалубка

Поэтапный монтаж герметичной опалубки:

  1. Установка опорных стоек. Используют металлические стойки или бревна диаметром 8 см. Устанавливаются на расстоянии 20 см от стен и 1 м максимально друг от друга.
  2. Укладка ригелей. Представлены в виде продольных брусков, удерживающих опалубку.
  3. Монтаж опалубки. Поверх ригелей устанавливают поперечные балки, которые покрываются фанерой или досками. Крепление осуществляется нагелями или гвоздями. Между листами и стеной не допускаются зазоры. Плотное прилегание обеспечит стойкость конструкции.
  4. Регулировка стоек по высоте. Опалубка устанавливается заподлицо с верхней границей стен.
  5. Установка пояса по периметру здания. Высота щитов соответствует толщине монолитного слоя.

Далее проверяют ровность конструкции с помощью уровня. При необходимости проводится регулировка.  Остается решить, как залить плиты перекрытия?

Пошаговый монтаж

Когда опалубка сооружена, выполняется армирование бетона. Работа проводится в соответствии с проектной документацией. Учитывается диаметр и характеристика прутьев:

  1. по стенам прокладываются балки, состоящие из четырех прутьев;
  2. на остальной площади ставится сетка в два яруса;
  3. все элементы каркаса надежно скрепляются проволокой;
  4. вязку проводят непосредственно на опалубке или на отдельной площадке, где элементы подаются на высоту и скрепляются.

На следующем этапе выполняется заливка подготовленного бетона:

  1. плита заливается зараз;
  2. раствор равномерно распределяется по опалубке до нужного уровня;
  3. слой уплотняется вибратором;
  4. ровность проверяют уровнем;
  5. в нужных местах снимают лишний слой или заполняют углубления.

Монолитные плиты позволяют соорудить перекрытие разной конфигурации. В малоэтажном строительстве этот вариант исключает потребность в применении техники. Чтобы выполнить заливку, необходимо приложить немало усилий на выполнение всех этапов.

Какие перекрытия лучше выбрать для дома из газобетона

Технология несъемной опалубки — как сделать своими руками

Установка опалубки для ленточного фундамента — пошаговая инструкция

Как рассчитать допустимую нагрузку на плиту перекрытия

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП 52-1001-2003 «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Вывод

Ребристое перекрытие позволяет получить прочную конструкцию, разделяющую этажи, при грамотном проектировании и выполнении. Конструкционные особенности позволяют сэкономить строительный материал и облегчить нагрузки на стены и фундамент дома, однако процесс возведения опалубки будет гораздо более трудоемким и дорогим, чем при других вариантах перекрытия, что также стоит учитывать.

Такой вариант перекрытия, выполненный своими руками, подойдет скорее тем, у кого много свободного времени и рабочих рук. В остальных случаях, на наш взгляд, эффективнее будет приобрести заводские ж/б плиты. А на небольшие пролеты более рациональным решением будет просто заливка плоской плиты.
