Для чего необходима обвязка винтовых свай? Из каких материалов ее можно сделать

Степень заглубления

1. Заглубленный (низкий) ростверк. Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.

2. Низкий (повышенный) ростверк. Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.

3. Высокий ростверк. Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.

Так же смотрите

Виды фундаментов сравнение цен

подробнее

Какие бывают сваи фото, примеры

подробнее

Фото свайного фундамента

смотреть

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

  1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
  2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
  3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
  4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Технология монтажа

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Ростверк из металлического швеллера

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Технология обвязки включает следующие шаги:

  • после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
  • после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
  • все элементы из металла обрабатываются антикоррозийными составами в два слоя;
  • профили монтируются на столбы и обрезаются на стыках под прямым углом;
  • ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

  • долговечность;
  • устойчивость к перепадам температур и влажности;
  • способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

  • ввинчивание в грунт лопастных труб на одном уровне;
  • создание опалубки из досок;
  • установка деревянной кладки на свайные конструкции;
  • создание двухконтурного каркаса при помощи канатов и проволоки;
  • скрепление арматуры горизонтальными перемычками;
  • помещение каркаса в опалубку;
  • приваривание лопастных труб к раме;
  • заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Железобетонная обвязка винтовых свай

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

  • сначала проводится ввинчивание в грунт лопастных труб;
  • затем из досок создается опалубочная система;
  • на свайные элементы устанавливается деревянная кладка;
  • создается двухконтурный каркас для дополнительного армирования;
  • арматура закрепляется горизонтальными перемычками;
  • каркас помещается в подготовленную опалубку;
  • лопастные трубы надежно привариваются к раме;
  • опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

  • устойчивость к перепадам температур и влажности;
  • способность выдерживать серьезные нагрузки;
  • долговечность всей конструкции, держащейся на сваях.

Каркасный дом: особенности и нюансы

Строительный сезон не заканчивается с наступлением холодов, особенно, если вы решили построить каркасный дом на винтовых сваях. Технология проста, практична, имеет все показатели прочности, а также энергоэффективности. Но следует знать все особенности строительных работ, чтобы получился идеальный каркасный дом на винтовых сваях.

Сегодня вариант считается самым экономным и доступным к созданию собственными руками. Древесные пиломатериалы стоят дешевле, чем кирпич, к тому же формат больше, а значит, стройка будет быстрее. Требования к утеплению, гидро-, пароизоляции стандартны, да и разнообразие материала довольно велико, так что тут тоже особых хлопот не будет.

Обвязка винтового фундамента: правила, возможные ошибки и технологические хитрости

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям.

Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами.

Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос обвязки винтового фундамента наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если к дому планируется пристраивать дополнительные элементы архитектуры (веранду или, например, крыльцо), их углы также должны опираться на металлические сваи.

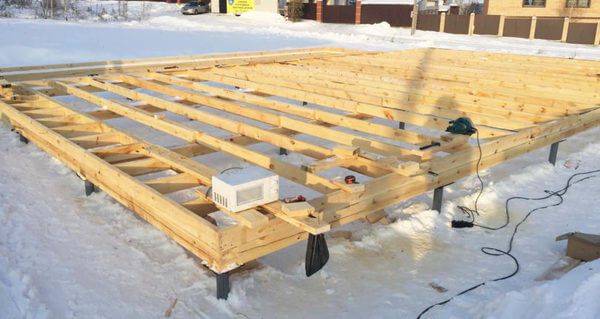

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Основные опорные элементы с головной частью

Виды обвязки

Есть четыре вида обвязки:

  1. Железо-бетонной литой лентой
  2. Двутавром из металла
  3. Металлическим швеллером
  4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

  1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
  2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
  3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
  4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
  5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

  1. До монтажа деревянной конструкции потребуется удостовериться в том, что все оголовки свай расположены на одной высоте. В противоположном случае потребуется делать небольшие пазы в брусьях.
  2. Крепежный элемент должен располагаться по продольной оси бруса, так как в противоположном случае уменьшается запас прочности и нарушается целостность бревна.
  3. До момента крепления деревянного каркаса должны быть установлены закладные элементы.
  4. Брус должен в два раза превышать сечение сваи. Это увеличит надежность и устойчивость конструкции.
  5. Для гидроизоляции потребуется 2-3 слоя из рубероида. Это улучшит защиту от влаги.
  6. Проверка геометрии проводится на каждом этапе установки и закрепления деревянной конструкции, в том числе после монтажа и полноценного закрепления. Все недочеты вписываются в проект.

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

  • Отсутствие коробления или разворота винтом.
  • Возможность более точного выполнения угловых соединений.
  • Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

обустройство опалубки

Опалубка под обвязку свай монолитным железобетонным ростверком выполняется из обрезных досок толщиною не мене 2-х сантиметров. Все работы выполняются в следующей последовательности:

  • Оголовки свай покрываются гидроизоляцией из битумной мастики;
  • Выполняется отсыпка свай песком на высоту вертикальной плоскости оголовков. Ширина песчаной подсыпки должна быть равна ширине железобетонного ростверка;
  • По контуру ростверка с обеих сторон забиваются колья с шагом в 2 метра (необходимы для фиксации стенок опалубки). Для кольев лучше всего использовать брус сечением 5*5 см. Если высота кольев превышает 50 сантиметров, в верхней части их необходимо связать горизонтальной планкой.;

Рис.: Опалубка железобетонного ростверка

  • Выполняется монтаж боковых стенок опалубки, обрезные доски фиксируются на кольях с помощью гвоздей;
  • Укладывается нижняя стенка опалубки. Доски размещаются на поверхности песчаной подсыпки и внахлест соединяются гвоздями либо саморезами с боковыми стенками;
  • Внутренняя поверхность опалубки застилается гидроизоляционным материалом — рубероидом либо пергамином.

Рис.: Опалубка, готовая к заливке бетоном

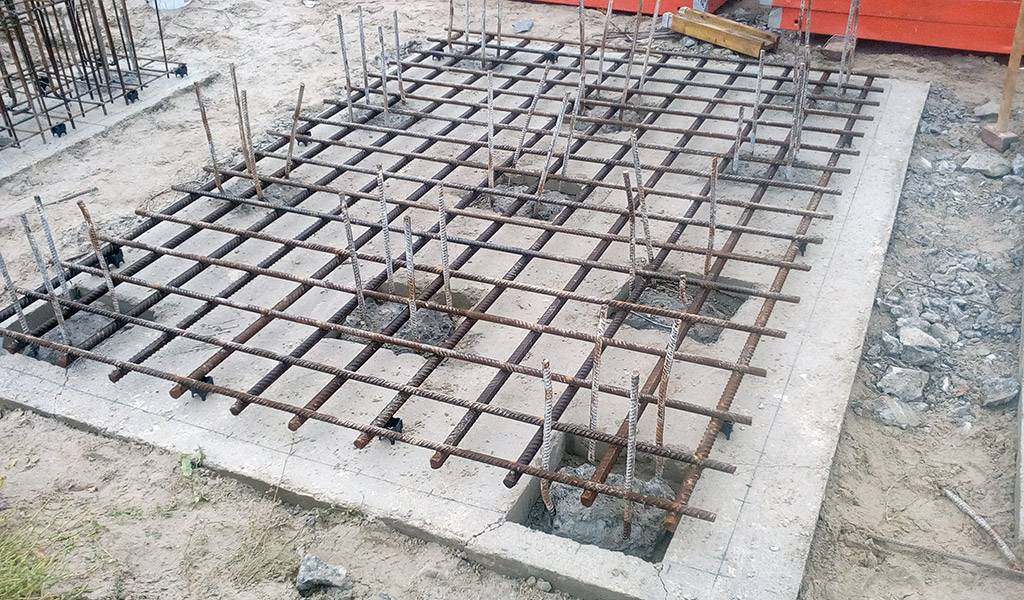

Специфика армирования

Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Для продольных поясов каркаса используются рифленые прутки, произведенные горячекатаным методом, что соответствует классу арматуры А3. В зависимости от воспринимаемой основанием нагрузки, диаметр стержней составляет 12-16 мм.

Объединение в общий силовой контур соединительных элементов, расположенных в вертикальной и горизонтальной плоскости, может осуществляться:

  • отдельными стальными рифлеными стержнями прямолинейной формы, диаметр которых соответствует сортаменту продольной арматуры;
  • стальными хомутами прямоугольной конфигурации, изготовленными из гладких прутков класса А2 сечением до 10 мм. Несмотря на повышенную трудоемкость изготовления и установки, прямоугольные перемычки обеспечивают надежность и долговечность конструкции усиления.

Производя усиление размещенного на сваях ленточного фундамента, придерживайтесь следующих рекомендаций:

  • Применяйте не менее 4 прутков, расположенных в верхнем и нижнем ярусе каркаса ленточного контура, обеспечив интервал между элементами 10-15 см.
  • Соблюдайте расстояние, устанавливая перемычки в продольном поясе, равное 15-25 см.
  • Обеспечьте шаг вертикально расположенных перемычек каркаса – 30-40 см.

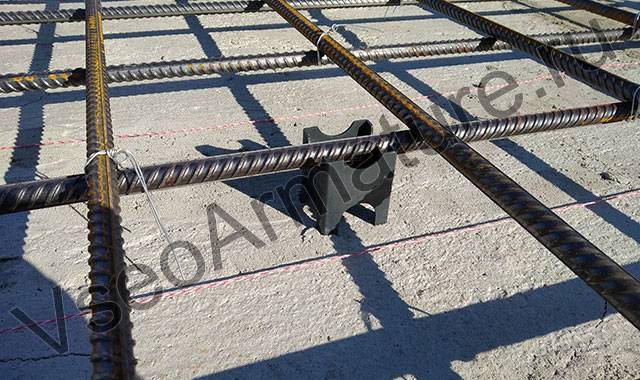

  • Зафиксируйте металлическую конструкцию каркаса, обеспечив расстояние до формируемой бетонной поверхности не менее 5 см.

Потребность в защитном слое между металлической конструкцией каркаса и бетонной поверхностью ростверка обусловлена следующими факторами:

  • необходимостью правильного распределения металлоконструкцией каркаса действующих усилий;
  • подверженностью арматурных прутков коррозионным процессам, возникающим от проникающей в бетон влаги.

Соблюдение фиксированного расстояния от арматуры до опалубки при обеспечении защитного слоя достигается путем использования изготовленных из пластика подставок.

Классификация по способу крепления

Обвязка брусом винтовых свай может выполняться несколькими методами. Принципиальное отличие в креплении ростверка к вертикальным элементам.

На резьбу – чаще всего используется при строительстве деревянных зданий. Элементы закрепляют на опоры при помощи саморезов, к нижнему основанию фиксируют при помощи анкеров

При укладке важно, не допускать контакта древесины со столбами, поэтому под пиломатериал подкладывают прокладки из рубероида, пропитанные олифой, там, где брус нужно соединить. Крепление усиливается металлическими уголками

  • Сварка – метод используется при сооружении ростверка из швеллера.
  • Хомуты – универсальный способ. Пиломатериал или металлический профиль укладывают должным образом на опоры и скрепляют – дерево саморезами, а профиль путем сваривания. Затем сверху на ростверк укладывается брус в форме буквы «П», который выполняет роль хомута. На фото – применение хомутов при креплении на вертикальные опоры.

Как соединить вертикальный брус с брусом обвязки

Схема формирования обвязки практически одинакова – отличаются лишь методы ее реализации. С деревом работать своими руками, конечно, проще, поскольку она легче обрабатывается, весит меньше и не требует использования специального оборудования наподобие сварочного аппарата.

Общая последовательность действия такова.

Выбирают и подготавливают пиломатериал для ростверка

Следует обратить внимание не только на габариты – 150 мм в сечении, это минимум. Если площадь здания больше, чем скромные 6*9, то необходимо найти более солидный материал. Предпочтительнее древесина из твердых пород дерева.
Древесина тщательно обрабатывается антипиренами и антисептиками.
Фундамент гидроизолируют

Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом.
Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото.
Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют.

Предпочтительнее древесина из твердых пород дерева.
Древесина тщательно обрабатывается антипиренами и антисептиками.
Фундамент гидроизолируют. Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом.
Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото.
Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют.

На видео подробно рассматривается процесс обвязки свайного фундамента.

Использование уголков и профильной трубы

Уголки 50*50 мм и толстостенные профильные трубы применяются при устройстве нижней обвязки винтовых свай с головой выше 40 см. К правильному устройству нижней обвязки предъявляются такие требования:

  1. При горизонтальном расположении растяжки уголок или трубы крепятся к центру тела сваи на сварку. Получается полноценный шов, способный работать на растяжение. Крепление внахлёст не допускается, получается короткий шов который не сможет нести нагрузку при изменении положения сваи от воздействия грунтов.
  2. Применение угловых раскосов облегчит монтаж, если предварительно по центру тела свай приварить пластины из толстостенного металла.
  3. Сваи должны обвязываться по всем направлениям фундамента для придания жесткости и устойчивости каркасу. Применяется только толстостенная профильная труба.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты; М — масса дома (материалы + нагрузки); L — длина ростверка; R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Рекомендуем к прочтению

Свайный фундамент с ростверком под газобетон

Подробнее

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

  • Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
  • Отсутствие воздушного зазора между высоким ростверком и грунтом.
  • Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Основные ошибки при возведении ростверка

При обустройстве ростверкового фундамента следует избегать типичных ошибок, которые приводят к нарушению целостности постройки:

  • неудовлетворительное скрепление свай и ростверка;
  • недостаточная глубина введения свай;
  • неправильные расчеты нагрузи и количества опор.

Традиционные виды фундаментов – ленточный и плитовой не всегда подходят к некоторым типам местности, долго строятся, а также материалозатратны. Этих недостатков лишен свайный фундамент с ростверком – горизонтальной конструкцией, соединяющий заглубленные опоры из металла, армированного бетона или дерева. Грамотный расчет и правильное возведение такой основы дают уверенность в надежности и долговечности дома.

Технология монтажа винтовых свай для фундамента

Технология монтажа фундамента ТИСЭ — пошаговая инструкция

Буронабивной свайный фундамент — что это за технология

Виды фундаментов для частного дома — какой лучше

Подсчет необходимого количества арматуры

Прежде чем приступать непосредственно к армированию свайно ростверкового фундамента, важно рассчитать требуемое количество арматуры. Сделать это не на глаз, а максимально точно, чтобы после работы не осталось слишком много невостребованного материала или же чтобы в процессе не оказалось, что арматуры не хватает

Пример армирования свайного ростверка в виде плиты.

Для формирования продольного пояса потребуется от четырех до шести стержней – в зависимости от нагрузки и размеров ростверка. При этом расстояние между прутьями не должно превышать 10 см.

Вертикальные стержни должны располагаться таким образом, чтобы расстояние между ними составляло около 15-40 см.

Пример установки пластикового фиксатора под арматуру, для обеспечения необходимого защитного слоя.

Желательно заранее составить соответствующий чертеж с нанесением всех размеров, указанием выбранной арматуры. Это значительно облегчает дальнейший процесс расчетов и снижает вероятность допущения ошибки.

Пример расчета

Для наглядности проведем расчет условного фундамента для дома габаритами 8х6 метров с габаритами обвязки 40х40 см.

В первую очередь рассчитываем количество основной арматуры. Чтобы армировать ростверк шириной в 40 см, потребуется три прута: отступаем по 5 см с каждой стороны и оставшееся пространство армируем с шагом в 10 см. Между собой арматура соединяется в пояс, для чего потребуются хомуты. Подойдет арматура класса А1 диаметром в 8-10 мм. Располагать их следует на расстоянии 20 см друг от друга.

Производим нехитрые расчеты:

  • Высчитываем периметр фундамента: 6+6+8+8 = 30 метров.
  • Так как пояс требует использовать три стержня в ряд, увеличиваем 30 на 3 и получаем 90 метров.
  • Применение двух поясов дополнительно умножает длину на два – итого 180 метров рифленых стержней сечением 16 мм. Вес арматуры: 180*1,58=284,4 кг.

Дальше подсчитываем, сколько нужно арматуры для хомутов. Располагать их предстоит на дистанции 0,2 метра друг от друга. Поэтому сразу делим периметр дома на шаг расположения хомутов: 30/0.2 – получаем 150 штук. Длина арматуры для изготовления 1 хомута равна 1.4 метра, следовательно: 150*1,4= 210 метров гладкой арматуры диаметром 8-10 мм.

Многие начинающие строители забывают об установке фиксаторов защитного слоя под арматуру, изготовленных из пластика. Если не использовать их, то арматуру придется укладывать прямо на сваи фундамента. В этом случае не удастся обеспечить достаточный уровень защищенности бетоном – толщина должна составлять не меньше 5 см. Некоторые мастера используют кирпичи, но в этом случае защита не будет достаточно надежной – лучше всего взять специализированные инструменты, благодаря которым стальные прутья будут защищены бетоном со всех сторон. Стоимость строительства это повысит незначительно, а рисковать долговечностью и прочностью конструкции не придется.

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Заключение

Обвязка свайного фундамента является связующим элементом между отдельными опорами и стенами дома.

Принимая нагрузку, ростверк распределяет ее по всей длине и по всем опорам.

Это позволяет снизить нагрузку на каждую отдельную сваю и образовать достаточно мощную несущую систему, способную работать в сложных условиях.

Большое количество вариантов изготовления обвязки позволяет выбрать наиболее подходящий вид для выбранного материала стен и условий строительства.

От качества и технологии изготовления ростверка во многом зависит эффективность работы фундамента и устойчивость всей постройки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
