Кабель каналы для электропроводки: разновидности

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

  • Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
  • Резиновые.
  • Гибкие цепи (так называемые траки).
  • Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ

Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

ЗаголовокНаружный диаметр, ммВнутрений диаметр, мм
Гофрированная ПВХ труба без зонда1610,7
14,1
2518,3
3224,3
4031,2
5039,6
635,6
Гофрированная ПВХ труба с зондом     16 10,7
20 14,1
25 18,3
32 24,3
4031,2
5039,6
6350,6

+ Плюсы пластиковых гофрированных труб

  1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
  2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
  3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
  4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
  5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.

— Минусы пластиковых гофрированных труб

  1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
  2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

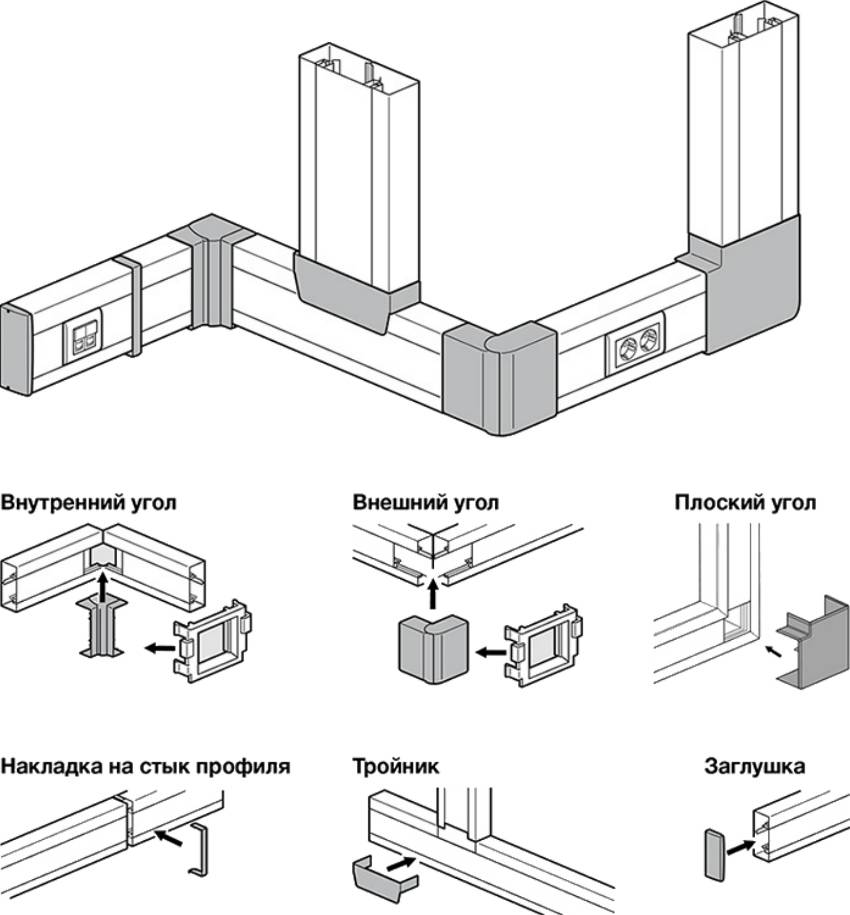

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

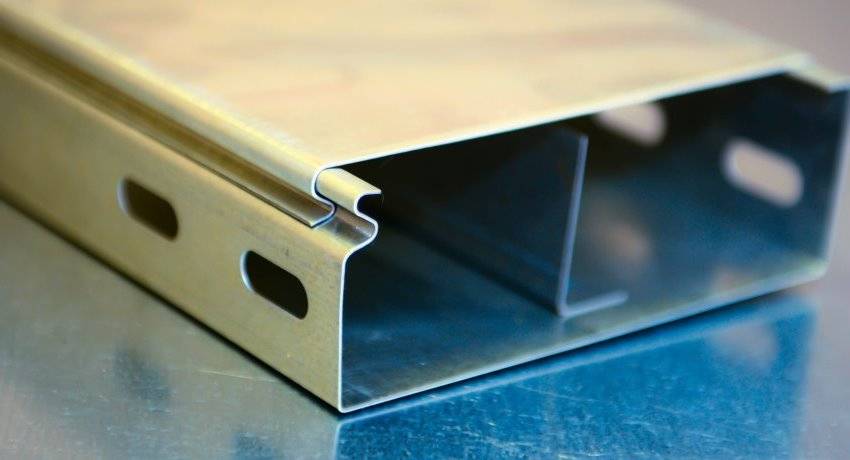

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

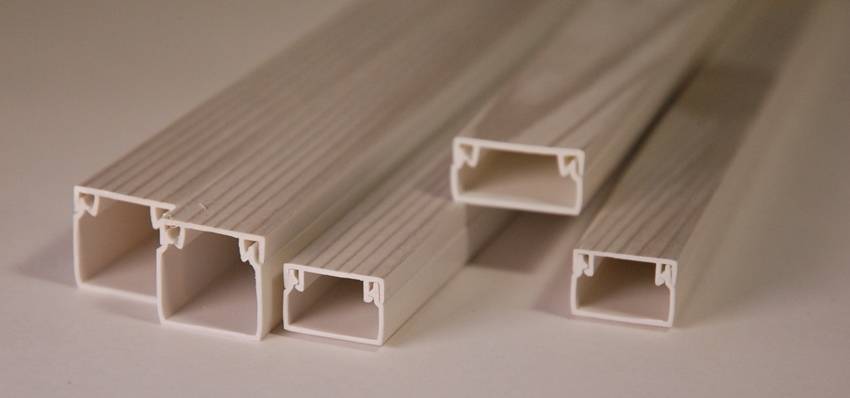

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Кабельканалы – назначение и основные особенности

Кабельканалы представляют собой электромонтажные короба, предназначенные для наружной прокладки кабелей от компании ТПК Пармаразличного назначения. Выполненные из огнеупорных материалов, они могут быть различной формы, гибкими и жесткими, белыми или тонированными.

Скрытие проводов с помощью кабельканалов

Основная область применения этих конструкций – монтаж электропроводки в деревянных домах, гаражах, хозяйственных и производственных помещениях. В общем там, где нет возможности осуществить прокладку электрических или информационных линий внутри стен помещения ввиду отсутствия какой-либо внутренней отделки. А также в случаях, когда сокрытие проводов нецелесообразно или невыгодно.

Благодаря использованию кабельканалов, провода в помещении оказываются скрыты, что улучшает общий дизайн помещения, защищает электрические линии от механических повреждений и в некоторых случаях от воздействия электромагнитных полей. Это особенно актуально для кабелей передачи данных, таких как компьютерные и телефонные сети, оптоволоконный кабель.

Нужно отметить, что кроме монтажных коробов для внутреннего использования, существуют также кабельканалы для наружных работ. Эксплуатационные характеристики таких изделий позволяют использовать их при температурах от –50 С° до +50 С°, а также в условиях агрессивной внешней среды. В таком случае укладываемый в них кабель также должен быть рассчитан на эксплуатацию в подобных условиях.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

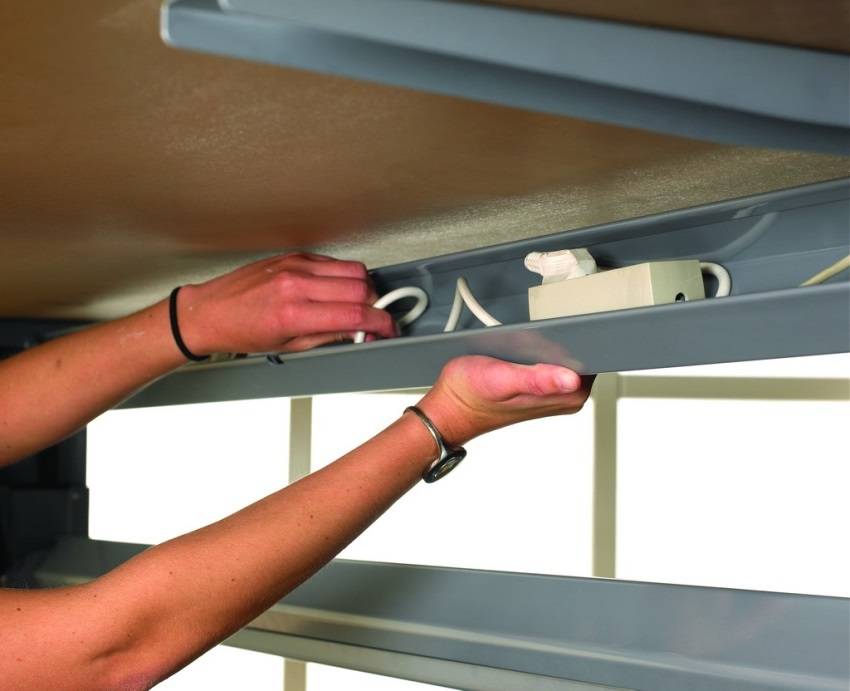

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.

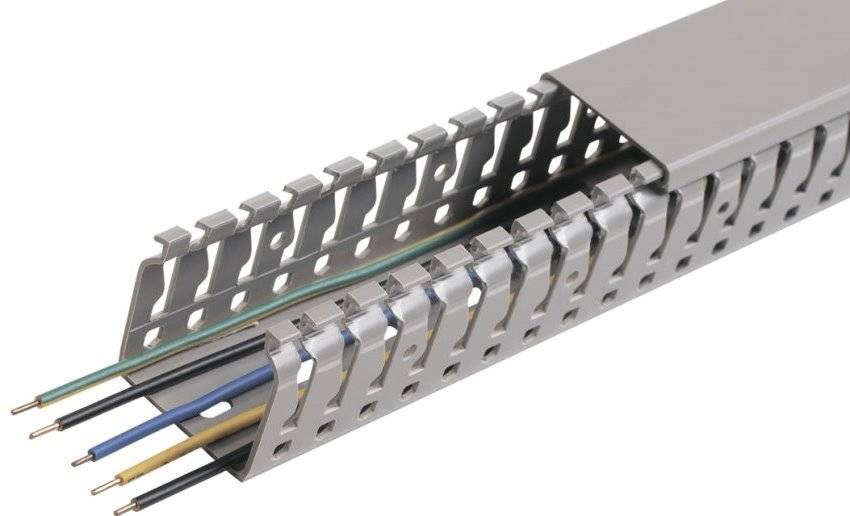

Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Из чего изготовлен кабель-канал

При производстве комплектующих используют синтетические материалы, углеродистую или нержавеющую сталь либо сплавы на основе алюминия. Поставщики предлагают продукцию с размерами, соответствующими международным стандартам. Пластиковые короба рассчитаны на использование внутри помещений. Для монтажных работ на улице или в цехах подойдут изделия из металла.

Пластик

Для изготовления используют негорючий поливинилхлорид или полиэтилен с добавлением пигмента, определяющего цвет деталей. Короба предназначены для укладки сигнальных кабелей или бытовой проводки. На поверхности могут прорезаться отверстия для вентиляции, внутри – устанавливаться разделительные перегородки. Стандартная заготовка имеет размер 2 м (допускается увеличение габарита по заказу). Распространенный П-образный вариант имеет ширину до 60 мм. Изделия отличаются небольшим весом.

В таблице приведены размеры пластиковых коробов нескольких видов.

Вид профиляДлина и ширина, ммПлощадь сечения, мм²Толщина стенки, мм
Квадрат12х121301
Квадрат16х162301
Прямоугольник20х101801
Квадрат40х4014401,3
Прямоугольник100х6054002

Пластиковые короба поставляются в защитной пленке, предохраняющей матовую поверхность от повреждений при перевозке. Материал выдерживает перепад температуры -5…+60°С без риска повреждения. Некоторые производители предлагают продукцию в холодном исполнении – УХЛ, сохраняющую прочность при падении температуры воздуха. Стандарт защиты не выше IP40 ограничивает проникновение предметов размером более 1 мм. Для изготовления применяется поливинилхлорид, не поддерживающий горение и не выделяющий ядовитых газов при нагреве.

Сталь

Для укладки массивной проводки используют короба из оцинкованного стального листа, устойчивого к коррозии. Изделия рассчитаны на промышленное использование и могут использоваться при прокладке кабелей по фасадам зданий. Каналы крепят при помощи винтов или на специальных кронштейнах. На боковой поверхности могут находиться вентиляционные каналы или отверстия для дополнительной фиксации проводов.

В таблице приведены характеристики нескольких типов стальных лотков.

Габариты, ммПлощадь сечения, мм²Толщина стенки, мм
50х50240,55
200х50980,7
400х501981

В основании канала имеются пробитые на заводе отверстия, облегчающие процесс монтажа. Крышка П-образной конфигурации удерживается на корпусе короба за счет взаимного схождения стенок. Продукция с лакокрасочным покрытием поставляется в защитной пленке. Оцинкованные поверхности ничем не закрываются и не подвержены механическим повреждениям при транспортировке.

Алюминий

Сплавы на основе алюминия используются реже, чем сталь, из-за повышенной цены. Элементы лестничной конструкции обеспечивают надежную фиксацию проводки. Материал устойчив к внешним климатическим и механическим воздействиям. Поверхность деталей покрывается слоем краски. Алюминий обеспечивает улучшенный отвод тепла от изоляции.

Материал редко используют для изготовления классических кабель-каналов со съемной крышкой. Примером такой продукции являются короба серии In-Liner AERO от компании ДКС. Имеются изделия размером 90х50, 140х50 и 110х50 мм с покрытием белой эмалью или серебристой краской с эффектом «металлик». Предлагаются малогабаритные колонны и соединительные элементы.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале?

Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка силового кабеля делается быстро и после работ не нужны отделочные работы.

Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналом, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 (основание перфорировано) или IP 40 (гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, необязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.

офисная система кабель каналов

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.

Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.

…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.

Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.

Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
