Фундамент на винтовых сваях минусы и плюсы: какие бывают винтовые сваи под фундамент и принципы расчета

Сварной наконечник

Опорные элементы со сварным наконечником – это дешевые изделия невысокого качества, особенно если они изготавливаются кустарным способом. К нижней части стальной трубы с заостренным концом приваривается буровая лопасть. Если лопасть расположена неправильно, такую сваю невозможно вертикально погрузить в грунт – она будет «уходить» в сторону.

Еще одна проблема сварных наконечников – низкое качество сварки и самого металла, из которого выполнена лопасть. У таких изделий лопасти легко деформируются и даже отрываются, если в процессе погружения опора натыкается на камни в грунте. Отрыв лопасти можно почувствовать в ходе работ по установке – труба будет слишком легко проворачиваться.

Если из-за низкого качества сварки и антикоррозийной обработки шов разрушится спустя несколько лет после обустройства фундаментного основания, свая потеряет опору. Это грозит неравномерным проседанием фундамента под нагрузками, разрушением ростверка, а затем и стеновых конструкций. Постройка в короткие сроки приходит в аварийное состояние.

Критические отзывы о винтовых свайных фундаментах в первую очередь базируются на опыте строительства подземных оснований с применением некачественных опорных элементов со сварным винтовым наконечником.

Недорогие изделия данного типа подойдут для возведения временных легких построек, различного рода ограждений и навесов. Для домостроения применять опоры со сварной лопастью рискованно.

Плюсы и минусы свайно-винтового фундамента

Исходя из первой части статьи, некоторые преимущества фундамента свайного типа уже ясны. В первую очередь, это гораздо меньший перечень проблем, связанных с грунтовыми водами. Погружение свай может выполняться не только с отметки дна котлована (равной, к примеру, глубине промерзания), но и с так называемой дневной поверхности грунта. В последнем случае уровень грунтовых вод не имеет значения, так как отрывка траншей/котлована не выполняется. Вопрос промерзания пола первого этажа решается или небольшим заглублением ростверка с утеплением, аналогичным утепленной шведской плите, или высоким ростверком с устройством пола в формате утепленного перекрытия по ростверку.

Варианты устройства ростверка по свайно-винтовому фундаменту.

Пример устройства деревянного ростверка на свайно-винтовом фундаменте.

К плюсам именно свайно-винтового варианта фундамента следует отнести относительную дешевизну (в сравнении с железобетонными забивными сваями) самих свай, а так же простоту их погружения – их буквально завинчивают в грунт, как саморез в древесину. Для завинчивания применяют специальные рычаги, позволяющие выполнить завинчивание без применения механизмов, то есть вручную (как правило, при длине свай не более 4м). Такой метод обходится куда дешевле, чем погружение дизель-молотом (копром) для железобетонных свай.

Процесс погружения винтовой сваи.

К ещё одному плюсу свайно-винтового фундамента является достаточно широкий ассортимент типов винтовых свай, каждый из которых адаптирован под тот или иной вид грунтовых условий.

Виды винтовых свай.

К недостаткам можно отнести несколько меньшую долговечность (в зависимости от качества антикоррозионного покрытия), а также сложность прогнозирования получаемой несущей способности.

Для обводненных грунтов в рамках частного строительства у свайно-винтового фундамента плюсов однозначно больше, чем минусов. Именно поэтому, в условиях хронического техногенного (в результате деятельности человека) поднятии уровня грунтовых вод этот тип фундамента заслуженным образом получает все большее распространение.

Что учитывается при выборе фундамента

Определение фундамента гласит, что это несущая часть конструкции, на которую опираются стены. Также можно сказать, что фундамент является основным компонентом дома, который влияет на его долговечность. И если фундамент потрескался, значит, к его выбору или возведению подошли неправильно. Трещины неизбежно перейдут на стены, что спровоцирует аварийное состояние всего дома. Чтобы этого избежать, необходимо учитывать все факторы, которые влияют на прочность и долговечность фундамента при его строительстве.

Устройство бутобетонного фундамента на пучинистых и непучинистых почвахИсточник hozsektor.ru

Свойства грунта. Выбирая виды фундаментов для частного дома, именно грунт принимается за основной определяющий фактор. Поэтому, прежде чем начать строительство, необходимо заказать геологические исследования, в ходе которых геологами будут взяты пробы почвы. После изучения состава грунта будут выявлены: уровень грунтовых вод в зависимости от сезона, пучинистость, возможность просадки. Обязательно необходимо учитывать сейсмичность района строительства.

Нагрузки на фундамент. Это тоже не менее важный фактор при выборе фундамента. Нагрузка зависит от веса всего дома в целом (несущие стены, перегородки, кровля и даже мебель, которой будет обставляться жилье)

Во внимание необходимо также принять опорную площадь фундамента, от нее зависит давление на грунт. Опорная площадь определяется как частное веса на площадь опоры. Чем меньше будет давление, тем лучше, но увеличение ширины фундамента влечет за собой дополнительные расходы

Чем меньше будет давление, тем лучше, но увеличение ширины фундамента влечет за собой дополнительные расходы.

Пример монолитного фундаментаИсточник monolitspecstroy.by

Глубина заложения. При выборе глубины заложения необходимо учитывать состав грунта и его влажность, максимальные отрицательные температуры в зимнее время года, уровень грунтовых вод. Вспучивание грунта зимой является главной опасностью для фундамента, ведь промерзшая почва начинает увеличиваться в объеме, тем самым выталкивая его вверх. Но наибольшая опасность в том, что это происходит в разных местах неравномерно, что может привести к излому фундамента. Хорошая гидроизоляция и дренажная система исключат растрескивание и уменьшат просадку.

Качество материала. Основным компонентом фундамента является цемент. При его выборе необходимо учитывать срок и условия хранения, а также марку, которая должна соответствовать области применения.

Кроме вышеперечисленных факторов также следует учитывать наличие рядом стоящих зданий и техногенную опасность. Возведение нового фундамента усиливает нагрузку на грунт, что может негативно сказаться на стоящих близко постройках. Немаловажным фактором является и выбор специалиста, который поможет выбрать тип фундамента с учетом всех требований и правильно его спроектирует.

Определение уровня грунтовых вод и исследование влажности грунтаИсточник kakpostroit.su

Однолопастные сваи – самые распространенные в сфере частного строительства

Однолопастные сваи применяют для обустройства фундаментов на местности с грунтами, имеющими высокую несущую способность. Однако, используя этот тип изделий, особенно со сварными наконечниками, нужно быть готовым к тому, что они могут уйти в «срыв», достигнув критической нагрузки. При этом опоры теряют свою несущую способность, что негативно отразится и на целости обвязки фундамента.

Многолопастные изделия применяются для обустройства фундаментов на самых разных грунтах, в том числе и слабых. Они имеют высокую несущую способность и устойчивы к большим нагрузкам разных видов — вдавливающим, горизонтальным или выдергивающим.

Как сделать фундамент из винтовых свай

Где купить конструкции? Вопрос не является сложным

Желательно обратить внимание на продукцию проверенных временем производителей, которые на рынке не один год, и зарекомендовали себя с положительной стороны. Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, узнать, что сколько стоит, пообщаться с профессиональным менеджером по продажам, получить от него профессиональную консультацию

Установка опорных элементов осуществляется двумя способами:

  1. Ручным. Предполагается, что работы будут проводиться самостоятельно или с несколькими помощниками. Необходимо обзавестись железным прутом, который вставляется в специально приспособленное отверстие. Он позволяет крутить изделие вокруг своей оси, постепенно углубляя в почву. При возникновении трудностей с монтажом на помощь придет пошаговая инструкция, выложенная в интернете. Работа долгая и кропотливая, отбирает много сил и свободного времени. К данному методу прибегают в том случае, если нет реальной возможности завезти на площадку технику. Ручная установка считается самой бюджетной.
  2. Механическим. Скорость манипуляций на высоте, но и затраты возрастают. При помощи специальной техники установка фундамента осуществляется за один день. Закручивание происходит благодаря крутящему моменту. Перекос стержня практически невозможен. Глубина выдерживается в обозначенных пределах.

Литой наконечник

Литые винты для свай изготавливаются только в производственных условиях, благодаря чему есть возможность отслеживать качество изделий. При этом применяется технология точного литья в вакууме, материалом изготовления служит высокопрочная сталь СТ-35, СТ-25. Готовые изделия проходят термообработку для повышения прочностных характеристик.

Цельнолитые наконечники по сравнению со сварными характеризуются:

  • точностью геометрических параметров;
  • более высокой толщиной лопасти (13 мм против 5 мм для сварных, если сравнивать толщину основания лопасти диаметром 300 мм);
  • погружением в грунт без деформации о встречающиеся мелкие камни и строительный мусор.

Цельнолитой наконечник вставляется в нижнюю часть трубы и обваривается по окружности. Такая конструкция обладает высокой несущей способностью и может применяться для возведения тяжелых бревенчатых домов (при условии правильно выбранного диаметра сваи).

Стоимость опорного элемента с литым наконечником приблизительно на 25% превосходит стоимость сварных изделий. Если для строительства выбрать сваи из стальных труб с качественной оцинковкой и внешним антикоррозийным полимерным покрытием, опоры для фундамента способны прослужить порядка сотни лет.

Антикоррозийная обработка самому литому наконечнику не требуется – защитный слой с рабочей части стирается о грунт в процессе завинчивания. Толщины и качества лопасти хватает для того, чтобы процесс коррозии не влиял на надежность и долговечность конструкции.

Обратите внимание: изделия с литыми наконечниками выбирать следует очень внимательно. Нарушение технологии производства ведет к снижению качества изделий и их надежности – к примеру, для снижения себестоимости готовые наконечники не подвергают термообработке или используют металл низкого качества

Такое литье отличается хрупкостью и наконечник не способен выполнять свои функции. На рынке можно встретить и подделки под литье.

Приобретать винтовые сваи с литыми наконечниками рекомендуется напрямую у надежного производителя, проверив сертификаты на изделия. Чтобы гарантировать надежность фундамента, монтажные работы проводят с применением специализированной техники и в процессе контролируют силовой момент закрутки опорных элементов. Если установка свай производилась собственными силами, по окончании монтажных работ для каждого элемента проводится испытание давлением.

Преимущества винтового фундамента

Как и у любого другого типа основания, у свайно-винтового есть плюсы и минусы. Итак, вот основные преимущества конструкции:

  1. Низкая стоимость. Конечно, на затраты серьезно повлияет тип почв и особенности самой постройки. Однако выгода в любом случае остается существенной. Затраты на монтаж свайного фундамента обычно на 20-40% ниже, чем на обустройство других оснований: ленточного, плитного.
  2. Простота монтажа. На большинстве видов почв установку свай, в кратчайшие сроки и не применяя дорогостоящего оборудования, могут провести 3-4 человека.
  3. Высокая скорость выполнения. Для монтажа потребуется 1-2 дня, тогда как временные затраты на другие типы фундаментов составят до 1-2 недель. Конечно, на скорость процесса оказывают существенное влияние: профессионализм работников, тип почв и наклон участка.
  4. Возможность обустройства на участках с большим уклоном. Причем на стоимость монтажа это практически не влияет. В то же время для других типов основания наклон становится большой проблемой и в разы увеличивает затраты.
  5. Отсутствие перерыва в работе. После монтажа для ленточного и монолитного фундамента нужно время на усадку и застывание бетона. Свайное основание исключает данную потерю времени. Продолжать строительство можно сразу после ввинчивания труб.
  6. Защита от воды. Благодаря конструкции влага из почвы не попадает на элементы самого строения.
  7. Возможность осуществления установки в любое время года. И если при обустройстве, например, ленточного фундамента потребуется прогревать бетон и использовать противоморозные добавки, то в случае с винтовым основанием такая необходимость отпадает.
  8. Отсутствие дополнительных расходов. Во время строительства никто не застрахован от возможных проблем. Причем трудности могут быть связаны не только с нарушением технологий, но и с некачественными материалами. Иногда это может быть обнаружено на этапе непосредственно строительства дома. При работе с бетонными фундаментами устранение подобных недочетов обойдется в круглую сумму и потребует немало времени. Если же выбран винтовой фундамент, то исправление недостатков будет существенно проще.
  9. Простота изменения проекта или планировки. Наращивание основания не потребует больших затрат, сил и средств.
  10. Минимум отходов. Во время работ над другими типами фундамента, на участке скапливается большое количество строительного мусора. Особенные трудности возникают, когда на участке посажен газон. Сохранить его в первозданном виде практически невозможно. Свайно-винтовой фундамент исключает такие проблемы. Для его монтажа не требуется подъезд тяжелой техники (за исключением случаев строительства на скалистой местности), а после установки практически не остается отходов.

https://youtube.com/watch?v=OTclSt07PYM

Виды винтовых свай

Рационально использовать свайно-винтовые фундаменты для малоэтажного строительства, при реконструкции зданий, когда необходимо исключить вибрационное воздействие, для легких построек и сооружений, а также при работе в ослабленных, обводненных и просадочных грунтах.

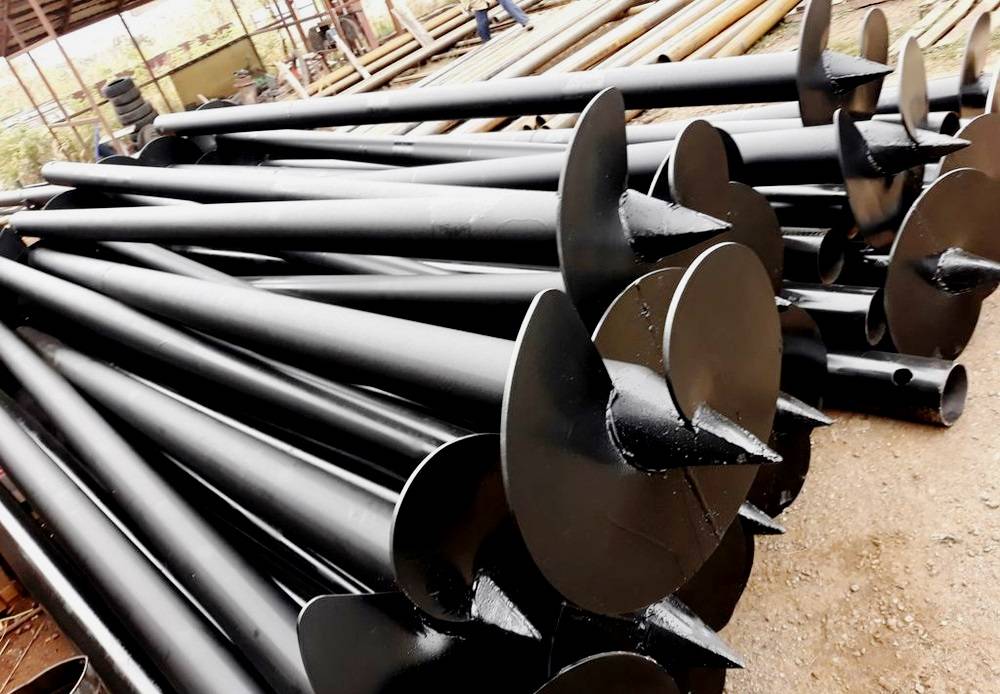

Широколопастные сваи

Классификация завинчиваемых свайных столбов представлена следующими разновидностями:

  • Широколопастные – конструктивно представляют собой соединение ствола со шнековым лопастным наконечником. Дополнительно делятся на:
  • Однолопастные – рекомендуется использовать для легких построек или под ненесущие стены;
  • Многолопастные – с двумя или более лопастями, равномерно расположенными по телу ствола. Также существует вариация со шнеком постоянного сечения, расположенным по всей длине сваи.
  • Узколопастные – ствол с отлитым многовитковым наконечником, соединенные с помощью сварочного шва. Наконечники бывают двух видов:
  • Конусовидный наконечник – с двумя и более витками;
  • Цилиндрический наконечник – обрез сваи в виде прямой фаски или в виде зубчатого фрезера.

Существует подвид винтовых свай, принципиально отличающийся от классических – это ступенчатые конусовидные сваи, диаметр которых скачкообразно уменьшается по мере приближения к наконечнику. Они также оборудованы шнеком, но из-за наличия порогов в местах изменения диаметра, обладают повышенной несущей способностью. Часто их изготавливают из высокопрочного металла и оцинковывают горячим способом, что обеспечивает усиленную защиту от коррозии.

Расчет несущей способности

Нормативные документы, а именно СНиП 1.04.05-93, предлагают два метода расчета предела прочности свай. В индивидуальном жилищном строительстве обычно используются винтовые свайные столбы диаметром до одного метра и длиной до 10 метров. Их несущая способность рассчитывается в следующей последовательности:

 Расчет ведется по формуле:

Свайное поле

где kc – множитель условий работы, который зависит от разновидности нагрузки, действующей на сваю, типа грунта и определяется по Таблице № 8 вышеуказанного СНиП;

t1, t2 – коэффициенты, которые принимаются по Таблице № 9 и зависят от показателя внутреннего трения грунта под рабочей зоной сваи;

y1 – Удельное значение глинистых или характеристика линейности песчаных грунтов;

k1 – среднее значение удельного веса грунтов, расположенных в слоях выше лопасти сваи;

h1 – глубина заложения свайной колонны, отсчитываемая от верхней отметки начала бурения;

B – площадь лопасти, величина, зависящая от типа нагрузки – при работе на сжатие (работа в фундаменте), считается по внешнему диаметру лопасти, при выдергивающем воздействии (например, работа в качестве ригеля на склоне) считается за вычетом площади ствола;

ji – усредненное значение сопротивления грунта, принимаемое по Таблице № 2;

p – периметр стволовой части;

hs – длина сваи, без учета непогруженной в грунт части;

ds – диаметр лопасти шнека.

  •  Результаты геологических исследований, которые покажут состав грунтов, позволят выбрать соответствующие значения коэффициентов из таблиц СНиПа;
  • По схеме, указанной в СНиП 22.31.14-95 рассчитывается масса здания с учетом временных нагрузок, затем определяется нагрузка на 1 м периметра, что позволяет посчитать нагрузку на одну сваю при определенном шаге свай.

Минимальная глубина погружения винтовых свай должна начинаться от двух метров. Дальнейшие расчеты связаны с проектированием свайного поля и особенностями размещения и компоновки свайных колонн в периметре здания.

Проектирование свайного поля

Свайное поле

Особенности расположения свай связаны с тем, что в отличие от ленточных фундаментов, свайные опираются на боковые стенки скважины. Поэтому, минимальное расстояние между сваями должно равняться не менее двум-трем диаметрам сваи.

В случае с завинчиваемыми свайными стержнями, диаметр принимается по самой широкой части – шнеку. Если нагрузка предполагает устройство минимального шага свай менее рекомендуемого, следует увеличить несущую способность сваи путем увеличения длины стойки или диаметра поперечного сечения.

Поскольку обычно ростверк на свайно-винтовых фундаментах располагается над землей, максимальный шаг колонн не должен превышать двух метров. Это предотвратит прогиб балок в местах приложения наивысшей нагрузки – обычно, в центре участка. Располагать сваи можно в произвольном порядке с учетом этих двух предельных значений. Следует обязательно устанавливать сваи в угловых точках периметра. Расчет свай ведется под несущие стены –для ненесущих стен и перегородок можно увеличивать шаг колонн или брать сваи меньшей прочности.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

К сожалению, полностью исключить воздействие коррозии на винтовые сваи – пока не получается

  • Несущие возможности предлагаемых в продаже винтовых свай – не безграничны. Впрочем, к малоэтажному частному строительству это имеет весьма опосредованное отношение – больших нагрузок, превышающих характеристики правильно подобранных свай, не ожидается.
  • Как ни старайся, но полноценного подвала иди цокольного этажа с использованием свайного фундамента при частном строительстве получить не удастся.
  • При строительстве пристроек к дому возможны определенные трудности с ввинчиванием свай в точках, расположенных близко к стенам старого здания. Впрочем, это обычно решается использованием специальной техники.
  • Не к недостаткам, а, скорее, к своеобразным издержкам можно отнести и то, что строительство свайно-винтового фундамента потребует от хозяев-заказчиков постоянного контроля за работой приглашенной бригады. К сожалению, приходится констатировать, что на этом поприще подвизается немало «горе-специалистов», а то и откровенных «шаромыжников», старающихся тем или иным путем извлечь выгоду из нарушения технологии монтажа свай. Так, для обеспечения качественной защиты от коррозии, полость сваи по технологии требуется заливать доверху бетоном. Нередки случаи, когда приглашенные работники игнорируют этот этап, сразу после вкручивания наваривая оголовки.

Дом на сваях винтовых – слабые стороны опор

Наряду с достоинствами, фундамент свайно-винтового типа имеет ряд недостатков:

  • постепенное разрушение опорных колонн в результате коррозии;
  • низкую нагрузочную способность на легких видах грунтов;
  • сложность завинчивания элементов в грунт с повышенным содержанием камня;
  • необходимость дополнительной антикоррозионной защиты рабочей поверхности;
  • невозможность оценить состояние закрученного в почву элемента;
  • проблематичность организации подвала в строении на винтовых колоннах;
  • необходимость выполнения работ по геодезическим исследованиям грунта;
  • уменьшенный до пяти десятков лет срок эксплуатации колонн;
  • привлечение проектировщиков для разработки рабочего проекта.

Монтаж каркаса

  1. Топографическая съемка участка под свайный фундамент и нанесение разметки.
  2. Подготовка участка, отведенного под свайное поле.
  3. Ввинчивание свай в почву вручную или с помощью копровой установки.
  4. Подрезка опор до одного уровня (не рекомендуется подрезать опорные стержни выше пятидесяти сантиметров от земли).
  5. Приварка крепежных оголовков винтовых свай, укладка лаг каркасного дома.

Отметим, что ручной монтаж имеет низкую производительность: за рабочий день специалисты вкручивают не более десятка винтовых свай. После выполнения последовательности можно приступать к монтажу чернового пола.

Профессиональное геологическое исследование грунта дает самую точную картину, но стоит весьма дорого

  • Второй вариант, также требующий привлечения специалистов, но уже не связанный со слишком высокими финансовыми затратами – это вкручивание опытной (эталонной) сваи. Заключается он в том, что на участке под застройку в грунт вкручивается свая, и в процессе ее прохода через слои ведется мониторинг крутящего момента, прикладываемого к ней. Это дает достаточно объективную картину несущих способностей грунтов. Правда, поправочный коэффициент при этом уже повыше – 1,25.
  • Наконец, если есть уверенность в своих знаниях и умениях, можно просто выкопать глубокий шурф или пробурить скважину на глубину предполагаемого расположения лопастей винтовых свай. Ну а дальше – взять с этой глубины пробу грунта, классифицировать его по характерным признакам и, пользуясь таблицами, которых в избытке в интернете, узнать расчетное значение его несущей способности. Справитесь? При этом о большой точности оценки речь, безусловно, уже не идет, что сказывается на резком возрастании поправочного коэффициента — до 1,6÷1,7.

Рейтинг продукции среднего ценового сегмента

Bau SVKS T/4 76*1200 mm (82262717)

Товар изготавливается на отечественных производственных мощностях. Сфера применения – оформление фундамента для возведения настилов, террас, продуваемых ограждений, открытых дорожек. Относится к категории конусно-спиральных. Оснащен кованым наконечником и многовитковой спиралью. При изготовлении используется стальная труба толщиной 3 мм. Параметры изделия – 1200*76 мм. Вес – 6,178 кг. Производитель наносит на продукцию горячую оцинкованную защиту, причем как с внешней, так и с внутренней стороны. На срок эксплуатации оказывает влияние степень агрессивности почвы, но он не может быть менее 100 лет.

Предусмотрено болтовое соединение, которое считается самым удобным. Работы по сварке и обрезке не нужны. Фиксация происходит «труба в трубу» с использованием болтов М12 и гаек. Можно прибегнуть к помощи U-образных оголовок-проушин.

Вкручивание осуществляется механическим или ручным способом. Идеальный вариант для монтажа в песок, супеси, суглинки, скальные почвы. Есть определенные ограничения по использования продукции. Не приемлют насыпные грунты, пылеватые пески, мягко-пластичные и текучие почвы.

Продавцы просят за продукцию 2308 рублей.

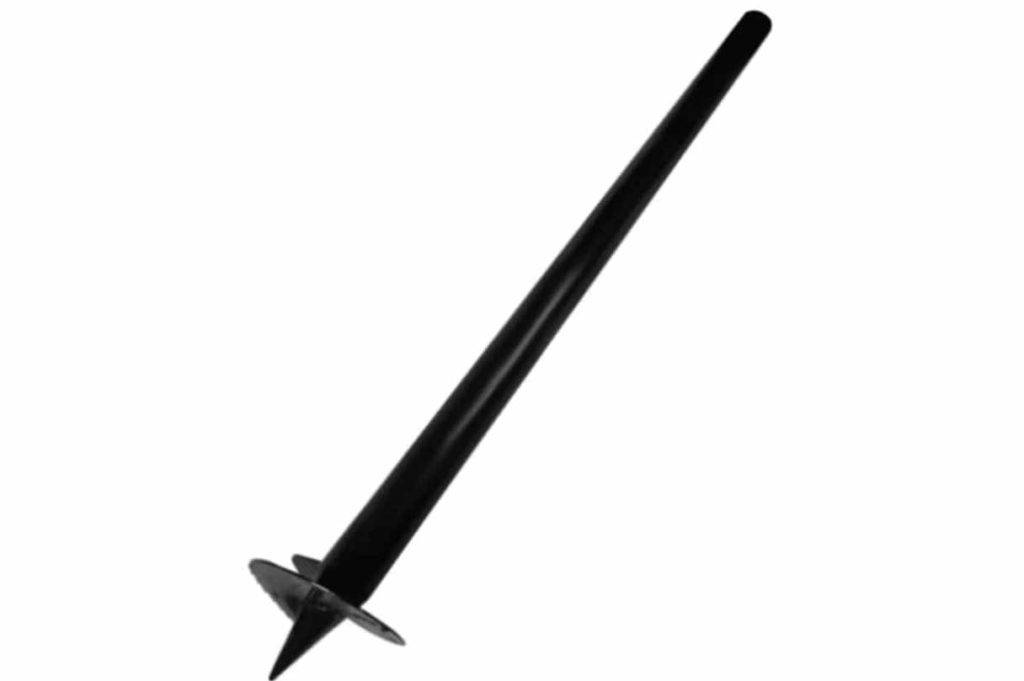

свая Bau SVKS T/4 76*1200 mm (82262717)

Достоинства:

  • расширенный функционал;
  • широкий диапазон использования;
  • практичность;
  • скорость установки;
  • надежность;
  • долгий срок службы;
  • универсальность;
  • соотношение цены и качества;
  • положительные отзывы.

Недостатки:

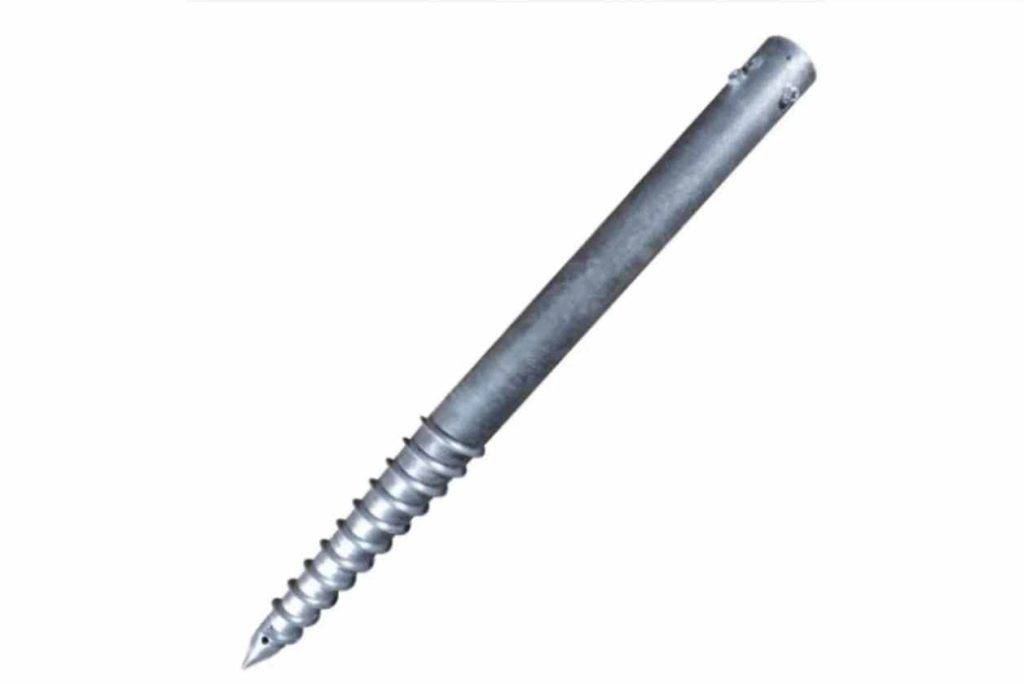

Винтовая свая 108*2500 mm (82200301)

Продукция от отечественного производителя пользуется повышенным спросом благодаря соотношению цены и качества. Монтировать быстро и просто. Можно использовать ручной метод, но позволит сократить время оформления основания специализированная техника. Товар отливается надежностью и прочностью. Отзывы положительные. Проблем с приобретением не возникает. Вес изделия – 25,5 кг.

Средняя стоимость – 4923 рубля.

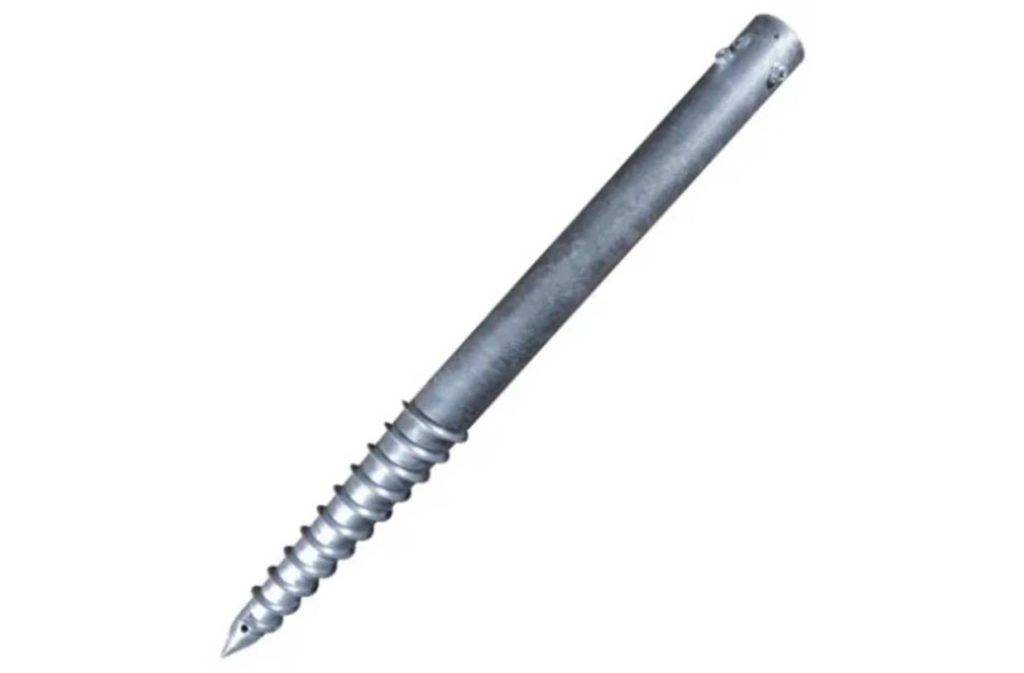

свая Винтовая свая 108*2500 mm (82200301)

Достоинства:

  • качество защитного покрытия;
  • добротность используемого материала;
  • долгий эксплуатационный срок;
  • функциональность;
  • универсальность;
  • стойко выдерживает существенные температурные перепады.

Недостатки:

Bau SVKS T/4 89*1200 mm (82262718)

Конусно-спиральная свая изготавливается на российском предприятии. Имеет кованый наконечник и многовитковую спираль. Заглубление происходит быстро и без особых усилий. Предназначена для монтажа фундамента под настилы, террасы, открытые дорожки, теплицы и так далее. Толщина стальных стенок – 3 мм. В качестве покрытия выступает горячее цинкование. Прослужит верой и правдой не менее 100 лет. Необходимость в бетонировании отсутствует. Завинчивание происходит при помощи рычажной штанги либо специализированной техники.

Идеальный вариант для скальных почв, песка, суглинков. Не подходит для таких типов почв, как текучих, водонасыщенных, насыпных, мягко-пластичных. Часто применяется при возведении беседок, хозблоков из минибруса, ограждений из профлиста. Вес – 7,682 кг, диаметр – 89 мм.

Средняя цена – 2588 рублей.

свая Bau SVKS T/4 89*1200 mm (82262718)

Достоинства:

  • функциональность;
  • практичность;
  • качество используемого материала;
  • надежность;
  • длительный срок службы.

Недостатки:

Свая винтовая 89*2000 (82021533)

Продукция от отечественного производителя пользуется большой популярностью благодаря надежности, долговечности и простоте в использовании. Вес – 14,6 кг, диаметр – 89 мм, длина – 2 м. Монтируется быстро, без привлечения посторонней помощи. Достаточно трех человек, чтобы осилить ручную работу. Можно воспользоваться техникой, если позволяют финансовые возможности. Отзывы о товаре положительные. Претензий нет. Брак в продажу не поступает.

свая Свая винтовая 89*2000 (82021533)

Достоинства:

  • надежность защитного слоя;
  • долговечность;
  • скорость установки;
  • прочность;
  • универсальность.

Недостатки:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
