Виды дымоходов
В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.
Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.
Коренная схема дымохода
Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.
Дымоход насадного типа
Также дымоходы можно разделить на наружные и внутренние.
Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.
Дымоход наружный
Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

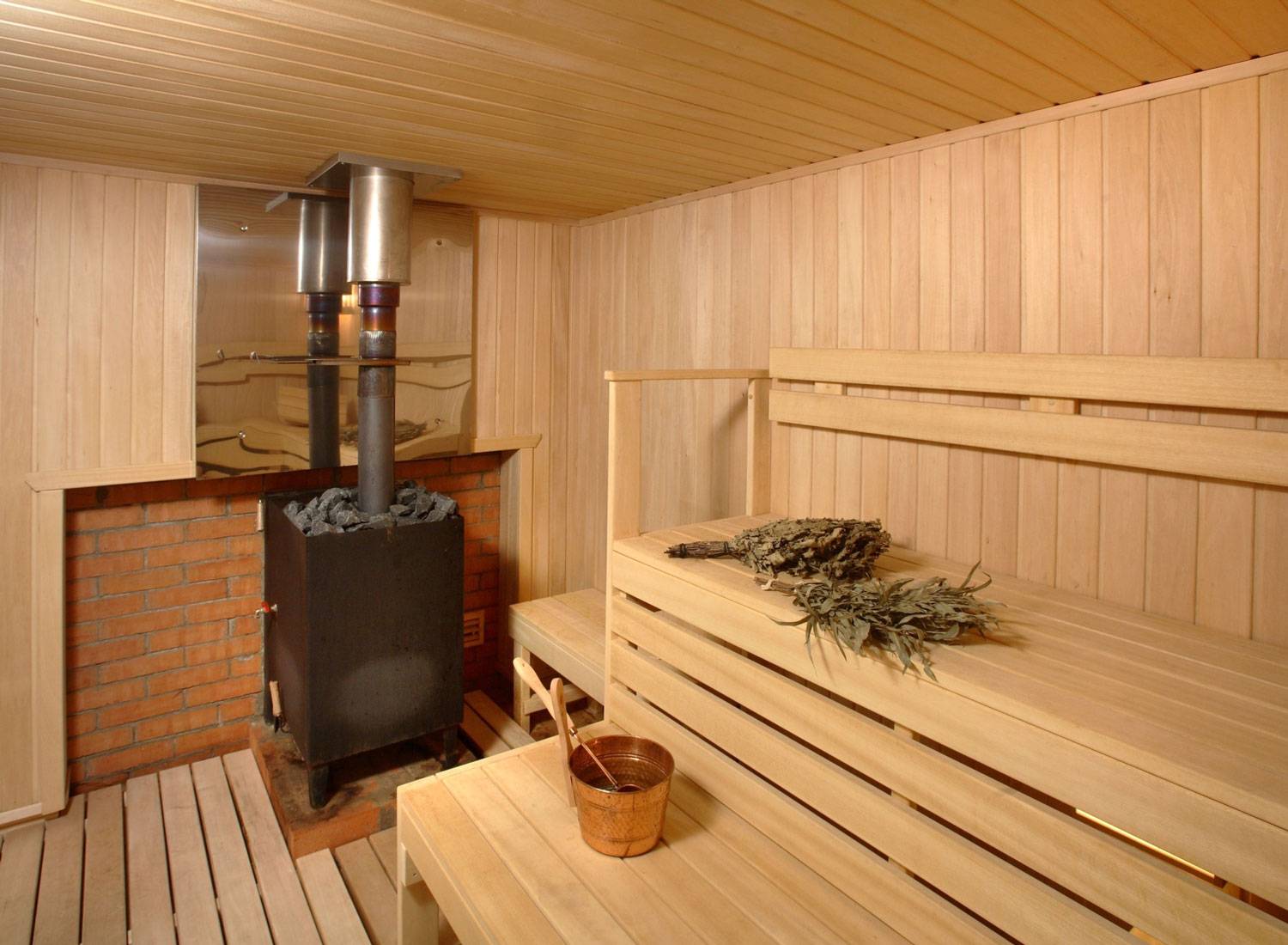

Дымоход, проходящий внутри помещения через потолок
Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:
— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;
— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.
Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.
Регистр воздушного типа
Существуют специальные конструкции печей с теплообменниками воздушного типа, которыми обогревают не только гаражи, но и большие теплицы или прочие постройки.
Теплообменник из гофра
Гофрированные канализационные трубы могут с успехом быть использованы для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, чтобы воздух, находящийся внутри них, быстрее нагрелся и распространился в соседние помещения. А если обернуть такую трубу и дымоход фольгированным материалом, то прогрев будет происходить быстрее.
Колпаковый теплообменник
Если нужно организовать отопление второго этажа и мансарды дома, то удобно использовать теплообменник в виде колпака. Он позволяет задержать теплый воздух, который скапливается возле потолка, внутри комнаты. Постепенно остывая, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.
Изготовить такой колпак можно из огнеупорного гипсокартона, листа оцинковки или другого материала, после чего вывести воздуховоды к месту назначения. Для красоты колпак можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.
Традиционный нагрев воды
Обычно в бане устанавливается кирпичная или металлическая печь, где в роли топлива используется сгорание дров. Достоинство метода – возможность периодической топки, только перед приемом процедур, недостаток – продолжительное время нагрева.
Варианты расположения емкости для воды при использовании кирпичной печи
Проще всего установить над топкой чугунную плиту, на которую поместить металлический бак с крышкой. Такую съемную емкость легко очищать от накипи, но об ее стенки есть риск получить ожог. Чтобы избежать необходимости переливать кипяток в процессе продолжительной топки для снижения влажности от пара в помещении, в баке устанавливается сливной кран. В противном случае требуется монтаж внешней дополнительной емкости, что снижает мобильность устройства.
Бак может быть встроенным в печь, что затрудняет ремонтные работы при выявлении повреждений его корпуса. Более рационально на этапе кладки предусмотреть специальное углубление в конструкции, внутри которого установить емкость для воды. Бак может располагаться на стене возле печи при условии ее достаточного нагрева – иначе процесс будет чересчур продолжительным.
Совет! При использовании кирпичных печей для предупреждения проникновения в помещение угарного газа необходимо дожидаться полного сгорания дров.
Оптимальным вариантом считается вариант установки теплообменника, который может иметь самую разную конструкцию. Самое простое устройство – П-образный отрезок трубы или секция чугунной батареи. Теплообменник, находящийся в топке, соединяет печь с баком. Размеры зависят от объема воды, ее первоначальной температуры, мощности печи и желаемого времени нагрева.
Использование металлических печей
Этот вид оборудования для нагрева воды приобрел большую популярность за счет ряда своих достоинств:
- Компактные размеры;
- Высокая скорость нагрева воды;
- Существенная экономия топлива;
- Возможность регулировки температуры воздуха и воды;
- Большой объем нагреваемого пространства.
Недостаток металлических печей – их быстрое остывание.
Важно! За счет защиты от разгерметизации дымохода и топочного канала угарный газ не может просачиваться в помещение, поэтому есть возможность продолжать топить в процессе банных процедур. Печь устанавливается между парной и моечной, как бы монтируется в стену между ними
Бак для нагрева воды изготавливается из нержавеющей листовой стали толщиной 2 мм. Его монтаж производится на стену моечной. Дополнительный нагрев емкости обеспечивается кирпичной облицовкой стены вокруг печи. Сообщение между элементами системы устраивается при помощи теплообменника. Бак для обеспечения циркуляции кипятка должен располагаться выше его. Емкость на дне имеет кран, а в крышке – отверстие для забора и долива воды
Печь устанавливается между парной и моечной, как бы монтируется в стену между ними. Бак для нагрева воды изготавливается из нержавеющей листовой стали толщиной 2 мм. Его монтаж производится на стену моечной. Дополнительный нагрев емкости обеспечивается кирпичной облицовкой стены вокруг печи. Сообщение между элементами системы устраивается при помощи теплообменника. Бак для обеспечения циркуляции кипятка должен располагаться выше его. Емкость на дне имеет кран, а в крышке – отверстие для забора и долива воды.
Система позволяет иметь круглогодичное получение 100 л кипятка. Температура контролируется путем изменения тяги в топке. Положение дров в печи дает возможность регулировать направление нагрева. Укладка топлива возле стены отапливает воздух в парной, ближе к дверце – воду. Перед топкой емкость заполняется до определенного уровня, циркуляция кипятка начинается при нагреве печи.
Встроенная система
Наиболее простой и распространенный способ установки бака для нагрева воды – установка его на одну из сторон или сверху банной печи. Идеальный вариант – бак с водой установлен внутри печи и выходит одновременно в два помещения (парилка и мойка). Емкость такого бака может быть любой, а способ нагрева – на дровах.
Другое дело, если банная нагревательная печь уже построена и в ней не предусмотрен бак. В этом случае применяется навесной вариант (обычно сбоку или спереди в парилке). Емкость бака составляет порядка 40-70 л, и нагревается такой объем (на дровах) за 1,2-1,6 ч. Ускорить нагревание можно обеспечив теплоизоляцию стенок бака. Основной недостаток – бак всегда парит при разогреве, а значит, не подойдет, как нагреватель для сауны. Зато для русской бани – это простой и эффективный способ нагрева воды.
Установка накопительного водонагревателя в бане
В паспорте каждого электрического водонагревателя есть рекомендации производителя о его установке. В зависимости от фирмы могут быть различия, но они несущественны. В большинстве случаев схема выглядит так.
Схема подключения накопительного водонагревателя
Есть еще несколько рекомендаций по установке водонагревателя в бане:
Не прячьте трубы водопровода между отделочными панелями и стенами бани. В любом случае, при самой хорошей изоляции на трубах появляется конденсат. Находящаяся рядом теплоизоляция поглощает его, теряя свои свойства. Да и частое присутствие водяных паров грозит скорым появлением грибка на срубе и/или обшивке.
Трубы холодной воды желательно «одеть» во вспененный полипропилен
Это не предотвратит замерзания воды, но не даст образовываться конденсату.
При монтаже системы не забывайте об уклоне труб — он даст возможность полностью сливать воду.
Особое внимание уделите проводке: включаться электрические водонагреватели любого типа в бане или сауне должны только через УЗО (устройство защитного отключения), которое при проблемах в сети выключит электроприбор.
Обязательно в бане иметь заземление. Сочетание высокой влажности и электричества – потенциальная опасность поражения током
И пренебрегать электробезопасностью не стоит.
Для тех, кто больше всего ценит комфорт и не любит ждать пока в бойлере нагреется вода, можно сделать двойную систему подогрева воды: предусмотреть возможность подогретой воды из накопительного водонагревателя на проточный. Тогда, даже зимой, вы можете иметь горячую воду. Не кипяток, конечно, но до 75оС такая система разогреет воду за 50 минут даже в лютые холода.
Изготовление своими руками
Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.
Но прежде чем приступать к работе, нужно проделать небольшой расчет.
Расчет мощности и площади теплообменника
Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:
ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи. Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров
Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос
Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.
Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд — вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.
Теперь, собственно, сам расчет:
Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».
Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе.
Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.
Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее — длину трубы для «самовара» или змеевика.
Рассмотрим пару вариантов самостоятельного изготовления теплообменников.
Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.
- Толщина требуемой для этого стали 2,5 мм.
- Помимо листового материала понадобятся две трубы с разным диаметром.
- Меньшая должна прилегать к трубе дымохода, большая — быть на 5-10 см шире первой.
- Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
- Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
- Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.
СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги — это резко увеличит скорость нагрева воды.
Другой вариант теплообменника на дымоход — змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.
Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной
Вот пара видеороликов в тему:
Видео
Как самостоятельно согнуть медную трубку с трубогибом.
Без трубогиба.
Нагреватель проточного типа
Электрический проточный водонагреватель для бани представляет собой устройство, в котором вода проходит через нагретый ТЭН. Включение и отключение нагревательного элемента происходит в автоматическом режиме при открывании точки потребления.
Установки данного типа имеют массу достоинств:
- Полноценное ГВС бани (нет ограничения по объему).
- Быстрое получение нагретой воды.
- Не нуждаются в обслуживании.
- Не требуют слива жидкости после использования.
У проточных нагревателей воды есть и еще одно неоспоримое достоинство – малые габариты. Теперь несколько слов о недостатках.
- Чтобы нагреть достаточное количество проточной воды требуется большая мощность ТЭНа. (от 8 до 27кВт), а это тянет за собой проблемы с проводкой.
- В простых (по конструкции) устройствах, степень нагрева определяется мощностью ТЭНа и расходом жидкости.
Более сложные устройства оснащаются автоматикой, которая способна поддерживать необходимую температуру в системе ГВС, но это тянет за собой значительное увеличение стоимости.
Газовая система обогрева
При подключении к газовой магистрали отопление бани газом – самый быстрый и эффективный вариант системы.
Система имеет два варианта реализации:
- традиционная каменка, оснащенная газовой горелкой;
- газовый котел с установкой отопительных радиаторов и водяных труб.
Безусловным преимуществом подобного отопления является отсутствие неприятных запахов, образования сажи и копоти. При этом газовое оборудование обладает компактным корпусом, незначительным весом и при установке не требует много места. Мощность стандартного котла достигает 45 кВт, чего достаточно для нагрева помещения площадью до 280 кв. м.
Электрический нагреватель
Специальные электрические нагреватели для банных нужд традиционно делятся на два класса: бойлеры накопительного типа и агрегаты с проточным действием. При выборе подходящего для данных условий типа рекомендуется исходить из следующих соображений.
В местностях, где наблюдаются частые сбои в подаче электроэнергии, для установки в бане больше подходит накопительный бак, в простейшем случае представляющий собой ёмкость с полезным объёмом от 30 до 200 литров. Во внутреннем ее пространстве монтируется ТЭН и особый термочувствительный датчик, отвечающий за поддержание температуры воды на заданном уровне.
Среди преимуществ таких нагревателей следует отметить:
- повышенный уровень электрической защищенности;
- возможность какое-то время пользоваться нагретой водой даже в отсутствие электричества;
- наличие нескольких конструктивных исполнений (с вертикальным и горизонтальным расположением);
- экономичность.
Для районов с надежным электроснабжением могут подойти и менее распространенные проточные нагреватели, работающие примерно по тому же принципу, что и газовая колонка.
К недостаткам агрегатов данного типа относят значительный расход электроэнергии и необходимость оборудования в бане мощной электропроводки. Помимо этого, для поддержания фиксированного уровня нагрева воды в этом случае потребуется обеспечить стабильность ее подачи.
Газовая колонка
Современные виды печных устройств оцениваются специалистами по уровню КПД, то есть по их эксплуатационной экономичности. В соответствии с этим фактором оптимальными показателями обладают газовые колонки, питающиеся от местной газораспределительной магистрали либо подключаемые к сменному баллону.
К другим преимуществам данного способа нагрева (при его сравнении с дровяным бойлером, в частности) можно отнести:
- простоту эксплуатации, при которой отпадает необходимость в постоянной загрузке твердого топлива;
- достаточно быстрый нагрев;
- компактность размеров газового агрегата.
Колонки, работающие на газу, содержат в своем составе обычную горелку и установленный над ней змеевик, выполненный в виде радиатора.
По мере прохождения холодной воды по змеевику, полезная площадь которого заметно превышает тот же показатель для прямой трубы, она равномерно нагревается. Регулировать ее температуру можно с помощью особого вентиля, увеличивающего или уменьшающего скорость сгорания газового топлива.
Котел для бани с резервуаром
Также представляет собой довольно простой, вместе с тем надежный вариант нагрева воды. Конструктивно выполнен из двух частей:
- Нижняя предназначена для сгорания дров, другого твердого топлива (но не каменного угля);
- Верхняя часть – резервуар. который прогревает содержимое за счет тепла дымоходной трубы, проходящей внутри емкости.
Подключается к системе холодного водоснабжения или оборудуется отдельной емкостью, установленной на крыше бани. Под действием физических сил горячая жидкость вытесняется тяжелой холодной в процессе мытья. Водонагревательный резервуар всегда должен быть заполнен во время использования.
Дровяной котел для бани с емкостью оснащен душевой лейкой, краном особого устройства, которые производитель запрещает менять на обыкновенные смесители.
Достоинства дровяного бойлера: компактность, эффективность, удобство эксплуатации, требуется небольшое количество твердого топлива.
Самостоятельное изготовление
Некоторые пользователи предпочитают изготавливать бойлеры на дровах своими руками, что возможно лишь при наличии нужных инструментов и практических навыков.
При самостоятельной сборке отопительного агрегата обязательно рассматривается наиболее трудоемкий вариант исполнения, с которым приходится сталкиваться в отсутствие водопроводной системы.
В этой ситуации потребуется устройство, способное аккумулировать (накапливать) жидкость под определенным давлением. Функцию такого накопителя-аккумулятора может выполнять размещенная на возвышенном месте емкость, от которой отводится труба с заранее просчитанным диаметром.
Сам нагревательный агрегат должен устанавливаться на хорошо выровненной и достаточно жесткой площадке, обеспечивающей устойчивое положение. Для его монтажа лучше всего подойдет предварительно забетонированный пятачок в пределах бани, имеющий подходящий размер.
Обеспечение зимнего водоснабжения
В чем проблема зимнего водоснабжения? Во-первых, при сильных морозах вода может замерзнуть на устье источника (колодца или скважины) или в трубах при неправильной их прокладке. Во-вторых, в периоды между эксплуатацией бани замерзать могут остатки влаги в вентилях, клапанах, других запорных элементах, что блокирует их работу при появлении в этом необходимости. Серьезная опасность существует для труб (особенно полимерных), т.к. вода при замерзании расширяется, что создает риск их разрыва. Лед может вывести из строя датчики, реле и контролирующие приборы.
Указанные воздействия требуют особой подготовки водопроводной системы к эксплуатации в зимних условиях. Так, обязательно должно быть предусмотрено утепление оголовка, т.е. наземной части источника воды. Присоединение отводящей трубы водопровода к трубе, по которой поднимается вода в шахте, должно располагаться ниже уровня зимнего промерзания грунта. Все элементы насосного оборудования помещаются в утепленное закрытое помещение (кессон, погреб, павильон и т.д.).
Схема зимнего водоснабжения в бане
Важное значение имеет глубина прокладки трубопровода от источника до бани. Если в летнем варианте достаточно разместить трубы на грубине 40-60 см, то для исключения зимних проблем они должны располагаться ниже уровня промерзания грунта, что зависит от региона и колеблется в пределах 1,2-2,3 м
Для надежности трубы траншея трубопровода специально обустраивается. На дно засыпается песчано-щебневая подушка, а сами трубы рекомендуется укутать теплоизоляционным материалом (рубероид, минеральная вата и т.д.)
