Принципы изготовления печи для бани из трубы

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

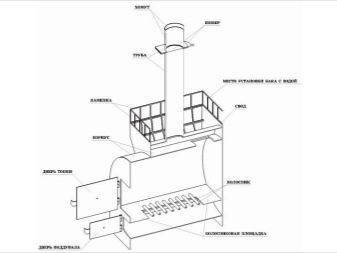

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе;
    2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции;
    3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник;
    2. В него монтируется еще один колосник, где в будущем будут располагаться камни;
    3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Процесс изготовления печи

Вот что нужно сделать:

  1. Возьмите отрезок трубы Ду500 длиной 900 мм (это будет корпус) и вырежьте в нем со стороны торца, к которому будет привариваться днище, проем для зольника-поддувала шириной 200 мм и высотой 50 мм.
  2. Несколько выше этого проема вырежьте еще один — размером примерно 300х250 мм. Это будет люк для загрузки топлива в топку.
  3. Внутри корпуса между двумя этими проемами приварите подставки для установки колосниковой решетки. Их можно сделать из уголка 25х3 мм. В одной из полочек уголка делаются с равным шагом несколько прорезов, что даст возможность согнуть его в дугу радиусом около 250 мм.
  4. Из арматуры сделайте колосниковую решетку. Шаг прутьев должен составлять 40 – 50 мм.
  5. Вырезанные в корпусе проемы нужно оснастить дверцами, изготовленными из стального листа. К каждой дверце изнутри по всему периметру нужно приварить две полосы, так чтобы между ними образовался паз. В этот паз следует уложить асбестовый шнур (он должен входить достаточно плотно). Далее нужно установить на дверцах покупные ручки и приварить к ним навесы. Ответные части навесов и крючки для засовов нужно приварить к корпусу, после чего дверцы можно будет устанавливать на место.

Можно сэкономить материал, изготовив дверцы из фрагментов, вырезанных из корпуса в ходе устройства проемов. Эти фрагменты нужно будет только обварить полосой, чтобы они могли перекрывать проемы. Разумеется, в этом случае вырезать их нужно как можно более аккуратно.

Чертеж с вертикальным дымоходом

Выше топки нужно приварить отрезок трубы, служащий емкостью для камней. Учтите, что в банных печах можно использовать только некоторые виды камней, например:

  • речную гальку;
  • базальт;
  • талькохлорид;
  • малиновый или белый кварцит;
  • габбро-диабаз.

Можно оградить печь своего рода кожухом из стальной сетки и уложить камни в него (топка и поддувало, разумеется, должны оставаться открытыми). Таким образом, стальной корпус окажется в каменной оболочке, благодаря чему излучаемое печью тепло окажется более мягким.

Далее:

  1. В самом верху на корпус наварите муфту, которая позволит зафиксировать водогрейный бак.
  2. Снизу приварите к корпусу днище и ножки. Можно оставить печь без днища и сделать для сбора золы выдвижной ящик, который будет ставиться на пол. Очищать его гораздо удобнее. Длина ножек должна быть такой, чтобы корпус печи прилегал к ящику плотно — это исключит паразитное подсасывание воздуха.
  3. Приступаем к изготовлению водогрейного бака. Необходимо вырезать из стального листа круг диаметром 530 мм, а затем прорезать в нем отверстие диаметром около 150 мм. К отверстию привариваем отрезок трубы с тем же диаметром, имеющий длину около 700 мм. Далее нужно взять отрезок трубы Ду500 длиной 600 мм и приварить к его торцу диск с трубой так, чтобы последняя оказалась внутри. Таким образом, у нас получится бак с днищем, внутри которого проходит дымовая труба. Далее нужно изготовить крышку. Она также представляет собой диск диаметром 530 мм со 150-миллиметровым отверстием, только еще нужно приварить горловину, через которую будет заливаться вода. Крышка укладывается на бак сверху (при этом дымовая труба продевается в имеющееся в ней отверстие) и приваривается.

Снизу вварите в водогрейный бак патрубок (сгон) для подсоединения шарового крана, через который будет осуществляться отбор горячей воды.

Остается приварить к дымовой трубе колено, посредством которого она будет подключаться к дымоходу.

Не забывайте о требованиях пожарной безопасности: стена, возле которой стоит печь, и пол перед топкой должны быть защищены несгораемым материалом.

Сегодня с этой целью принято использовать стальной или жестяной лист на подкладке из базальтового картона (асбест лучше не применять ввиду его канцерогенных свойств).

Производительность данной печи приходится регулировать путем открывания дверцы поддувала, что не очень удобно. Агрегат можно усовершенствовать, вварив в эту дверцу патрубок с поворотной заслонкой. Заслонка делается очень просто: в патрубке просверливают друг напротив друга два отверстия, после чего вставляют в них арматурный стержень диаметром 8 мм (это будет ось заслонки).

К этому стержню приваривают стальной диск, диаметр которого соответствует внутреннему диаметру патрубка. Чтобы заслонка не поворачивалась самопроизвольно, на оси нужно закрепить подпружиненную гайку: когда заслонку нужно повернуть, гайка отжимается, а по достижении нужного положения — отпускается.

Как сделать печку из дисков для бани своими руками

Прежде всего, диски нужно подготовить: очистить от мусора, ржавчины или остатков краски с помощью шлифшкурки. После этого можно приступать к изготовлению конструкции, соблюдая этапы работ в указанном порядке.

Емкость для воды

Для обустройства верхней камеры будущей печки необходимо два колесных диска. В этом баке будет нагреваться вода, поэтому он должен быть герметичным. Для этого у 2-х дисков вырезают болгаркой центральные пластины для крепежей, оставляют только ободы. Они укладываются друг на дружку и свариваются между собой.

Вырезка сердцевины диска

Верхняя часть бака закрывается металлической крышкой или подвижной заслонкой. Из соображений безопасности можно совместить эти два варианта и наглухо приварить больший сегмент крышки, сделав раздвижным или откидным только маленькое отверстие, через которое вода будет заливаться в бак. На дно камеры приваривается металлическая пластина, вырезанная из листа.

Устройство верхней части печки

После сварочных работ, в верхней части и на дне емкости прорезаются отверстия по диаметру дымоходной трубы. Она будет проходить через весь бак, должна плотно перекрываться стенками и выходить наружу через дно.В боковой части емкости у самого дна устанавливается тонкая трубка под наклоном к полу и закрывается краном для слива горячей воды.

Обратите внимание! Бак нужно обязательно проверить на герметичность. Наполните его водой и внимательно осмотрите щели на протечки, особое внимание уделив стыкам между стенками емкости и прорезями для труб. Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака

Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака.

Обустройство каменки и верхней части топки

Из двух оставшихся колесных дисков нужно сделать каменку и крышку топки. Из одного сердцевина вырезается, второй остается целым. Заготовки ставятся одна на другую, и сшиваются сваркой так, чтобы ступица целого диска оказалась посередине (она будет выполнять функцию решетки). Сверху емкость остается открытой – сюда насыпаются камни.Нижняя часть цилиндра будет выполнять функцию верхней части топки.

Для обустройства каменки лучше всего подойдут натуральные камни округлой формы, которые используются в саунах и банях –диабаз, базальт, перидотит. Но стоят они достаточно дорого. Поэтому можно поискать материал для каменки у ближайшего водоема – эти камни прошли хорошую закалку влажностью и солнцем. Оптимальный вариант — породы темного цвета с неслоистой структурой.

Лучшие камни для каменки

Обратите внимание! Камни в печке хоть и медленно, но разрушаются под воздействием высоких температур. А это затрудняет прохождение дыма. Поэтому периодически содержимое каменки следует перебирать и заменять

Поэтому периодически содержимое каменки следует перебирать и заменять.

Фундамент и кирпичная кладка

Устанавливать печь для бани из колесных дисков рекомендуется на прочный и огнеустойчивый фундамент. Его можно соорудить из армированной бетонной стяжки, а верхнюю поверхность облицевать огнестойким кирпичом.

Когда основание просохнет, можно приступать к нижней части печи. Для печки с кладкой 62*62 см понадобится 60 шт красных термостойких кирпичей. Они скрепляются разведенной водой глиной и укладываются квадратом. Не забудьте предусмотреть полость для поддувала и отверстие под дверцу. На верхнюю часть кладки закрепите решетку колосника.

Сборка печки

Все части конструкции последовательно собираются.Металлическая часть соединяется с кирпичной, топка и поддувало закрываются дверцами, вырезанными из металлического листа.

Схема устройства печки-каменки для бани из колесных дисков

На заметку! Для комфортного пользования дверцу желательно снабдить ручкой из одного крупного болта. А чтобы дрова или угли случайно не вывалились – еще и щеколдой из узкой пластинки металла и небольшой петли.

Далее к центральному отверстию ступицы, расположенной между топкой и каменкой, приваривается второй отрез трубы и сшивается с верхней частью дымохода, проведенного через водяной бак. В каменку укладываются камни: внизу – крупные и средние, сверху – мелкие.

Чтобы укрепить конструкцию, к ободу каменки и водяного бака приваривают металлические швеллеры, которые устанавливаются под небольшим углом к верхней части корпуса. Труба выводится в обложенный огнеупорным кирпичом дымоход и оборудуется заслонкой.

Такая печка нагреет парную и воду в баке всего за час.

Из чего состоит банная металлическая печь?

Основными элементами металлической печки, изготовленной из трубы, являются:

  • Топка, в которой происходит сжигание топлива.
  • Поддувало, предназначенное для создания тяги в печке, а также для сбора золы.
  • Емкость для камней. Именно разогретые камни отдают тепло в помещение бани.
  • Чугунные колосники. Они являются промежуточным звеном между топкой и поддувалом. На колосниках производится сжигание топлива.
  • Бак для воды. Он может быть частью печного корпуса, а может располагаться поверх камней.
  • Дымовая труба. Она идет от топки вверх, выводя дым за пределы помещения.

Изготовление печи для бани из трубы своими руками

Для изготовления печи можно воспользоваться листовым прокатом или готовыми трубами соответствующего размера. Металл должен иметь толщину около 8 мм. Сварить прокатный металл намного сложнее, поэтому круглой емкости у вас не получится. Самодельная печь из трубы для бани является более приемлемым вариантом. Куски трубы можно располагать горизонтально или вертикально, в зависимости от выбранной конструкции.

Если используется готовая труба, то ее диаметр должен быть 50 см или больше. Нам потребуются два куска, длина которых составит 90 см и 60 см. Из отрезка длиной 90 см будет сооружена топка, поддувало и емкость для камней. Из второго куска будет изготовлен бак для нагрева воды.

Нижняя часть печки

Самодельная печь в баню из трубы изготавливается в следующей последовательности:

  1. Внизу металлической трубы вырезается отверстие, служащее поддувалом. Именно в него заходит воздух, принимающий участие в процессе горения топлива. Поддувало желательно снабдить небольшой дверцей на петлях.
  2. Сверху поддувала располагается топка. Дном топки являются колосники, на которых сгорает топливо. Они должны располагаться на специальных подставках, приваренных к корпусу печи. Топка также оборудуется дверцей. Материал дверцы не обязательно должен быть толстым. Достаточно толщины стали 2-3 мм.
  3. Сверху топки располагается емкость с камнями. Это также требует наличия стального днища, на котором и будут находиться камни. Такое днище приваривается к стенкам печки. Оно имеет прорезь для прохождения дымовой трубы, идущей из топки вверх.
  4. Дымовая металлическая труба для банной печи должна быть герметично приварена к днищу каменки. Если не выполнить это условие, то дым из топки будет проникать в помещение.

В качестве каменной засыпки используются гранит, плоская галька, металлические болванки или керамические изоляторы.

Бак для нагрева воды

Из подготовленного куска трубы длиной 60 см сооружается водяной бак. К торцу трубы приваривается днище. Можно использовать любую сталь, даже имеющую толщину 5 мм. В днище предварительно прорезается отверстие для прохождения дымовой трубы, идущей от топки. Дымовая труба должна быть очень тщательно приварена к днищу бака во избежание протекания воды из бака в топку. Сверху водяного бака устанавливается съемная крышка, которую можно будет снять в случае необходимости, например, при чистке водяного бака.

Крышку лучше всего изготовить из двух частей. Одна часть будет крепиться к дымовой трубе, а вторая — сниматься. В стенке бака необходимо проделать отверстие и установить в нем кран для слива нагретой воды.

Печь длительного горения из газового баллона своими руками

Хотя в «медленных» котлах присутствует процесс пиролиза, они всё же не пиролизные (последние превосходят их по КПД процентов на 10, имеют иное строение, полное сгорание топлива, более высокая экологичность и стоимость).

Зато печь Бубафоня не нуждается в турбонаддуве вентилятором и его можно сделать из газового баллона своими руками.

Готовая печка Бубафоня

Принцип работы

Рассмотрим, как работает газовая печь для дачи с баллоном (на баллоне).

Топливом плотно заполняется вся нижняя часть таких агрегатов. Горение происходит в тонком верхнем слое. Эффективность достигается за счёт дожигания пиролизных газов. В Бубафоне пиролиз проходит под гнётом, который прижимает топливо и опускается по мере сгорания его.

Через трубу, приваренную к этому блину-гнёту, поступает кислород для процесса горения. На блине гнёта имеются рёбра, изогнутая форма которых распределяет воздух.

Схема работы печи Бубафоня

Диаметр бака для загрузки топлива Бубафони должен быть от 30 до 80 см! Получается, что баллон, с его 30 см – минимальный предел.

Сборка

Порядок действий по изготовлению печи:

  1. При диаметре 30 см, полагается высота котла в 90 см, но весь баллон – 85. Есть два варианта решения проблемы. Во-первых, можно отрезать всю сводчатую часть и надставить недостающую высоту фрагментом из другого баллона. Во-вторых, можно превратить эту сводчатую часть в крышку. Верхний срез делается там, где начинается прямая часть корпуса.
  2. Изготавливается пресс. Из металла (толщиной 6-10 мм) вырезается круг диаметром 27 см. В центре делается отверстие по размеру трубы-воздуховода.
  3. Рёбра делаются высотой 4 см. Их слегка изгибают и приваривают на блин так, чтобы изгиб шёл по часовой стрелке.
  4. В нижней части корпуса прорезается дверка – зольник шириной 17 см.
  5. Колосники. Решётку можно сварить отдельно из металлических прутьев. Разместить решётку на нужной высоте помогут приваренные к ней ножки. Их высота берётся исходя из того, на какой высоте заканчивается дверца зольника.
  6. Труба воздуховод. Диаметр 7,5 – 8 см. Её нижний край должен выступать из прижимного листа (доходить до края рёбер). Верхний край на 15 см выше воротника, наваренного на крышку. Труба приваривается к круглому прессу с рёбрами.
  7. На верхней грани воздухоподающей трубы делается заслонка, при помощи которой регулируется интенсивность подачи воздуха. Вдоль внешней стенки трубы по оси приваривается болт, а в заслонке сверлится отверстие. Заслонка получается поворотной.
  8. Крышка. Должна одеваться плотно. Для этого можно наварить кольцо-бортик по внешнему краю корпуса. Удобно будет, если крышку и корпус снабдить ручками.
  9. В центре прямой крышки и в верхней точке сводчатой, делается отверстие, через которое будет выходить воздуховод. Его диаметр равен внешнему диаметру воздуховода + минимальный зазор, который обеспечит свободное прохождение трубы (не более 2 мм).
  10. По периметру отверстия надставляется воротник. Его высота – это величина зазора, увеличенная в 80 раз.
  11. Дымоход. Отрезок трубы (длиной 40 см и более) будет располагаться горизонтально, и стыковаться с вертикальной дымоходной трубой (10 – 12 см диаметром). Отступив от крышки 1 – 2 см вниз, вырезается отверстие равное диаметру дымохода, к нему приваривается короткий патрубок. Это заключительная стадия изготовления печи в мастерской. Дальнейшие работы осуществляются после установки на месте.
  12. Часть дымохода опускается ниже места стыка с патрубком и в нём делается устройство для сбора и сливания конденсата, который неизбежен в таких печах.
  13. Дымоход проводится сквозь кровлю и приваривается к печи.

Топить самодельную печь углём – не желательно. Жар от этого топлива сильнейший, а как уже говорилось, сталь баллона не термостойкая. Да и когда происходит максимальный разогрев от дров, лучше перекрывать заслонку практически полностью.

В каких стилях уместна кровать с балдахином

Традиция занавешивать спальное ложе есть у самых разных народов, поэтому балдахины уместны в любом стиле. Главное – правильно выбрать материалы для создания конструкции и драпировок, чтобы не нарушить выбранное направление дизайна.

Оформление балдахина в разных стилях

Классический. Для этого стиля отлично подойдет роскошный и элегантный текстильный элемент из жаккарда, тафты или бархата.

Модерн. Здесь стоит обратиться к растительным принтам, извилистым линиям, лаконичным и утонченным формам. Тонкие нити, окружающие круглую кровать, будут смотреться великолепно.

Прованс. Легкий балдахин из воздушных тканей с мелким принтом можно украсить оборками, кружевом. В сочетании с массивным ложем, украшенным патинированной резьбой, это будет выглядеть очень романтично.

Восточный. Кровать в этом стиле должна быть сказочной, поэтому балдахин выбирается максимально выразительный и роскошный.

Японский. Сдержанный минимализм Поднебесной, напротив, требует строгости и лаконичности. Предпочтение отдается светлым оттенкам и четким формам. Балдахин вносит нотку уюта в строгое пустое пространство.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

  • болгаркой с дисками по металлу;
  • сварочным аппаратом с электродами;
  • набором измерительных инструментов;
  • листами металла;
  • металлическими уголками;
  • дверцами для топочной камеры, поддувала;
  • арматурой для изготовления колосника;
  • трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

  1. Раскалить металлические детали.
  2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

  1. Вырезать металлические листы для создания корпуса.
  2. Отдельно сварить две части ящика.
  3. Между частями закрепить арматуру.
  4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
  5. Сделать на отверстиях дырки.
  6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

  1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
  2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
  3. Сварить две части трубы вместе.
  4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
  5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

  1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
  2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
  3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

  1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
  2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

  1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
  2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
  3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
  4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
  5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Советы по эксплуатации

Фундамент для банной печи

Раскаленный металл опасен серьезными ожогами и возникновением пожара. Поэтому следует соблюдать несложные правила:

  • Самодельная металлическая печь в первую очередь отличается компактными размерами и небольшим весом. Но это не должно влиять на отказ от изготовления индивидуального фундамента под конструкцию. Высота основания должна составлять не меньше 20 см от поверхности пола. Материалом изготовления фундамента может быть монолитный ЖБ, полнотелые блоки из бетона или кирпичная кладка.
  • Участок пола перед топкой с поддувалом покрывают металлическим листом размером 50 х 70 см.
  • Открывание дверец должно быть направлено в сторону входного проема парной или предбанника.
  • Между дымоходом и другими раскаленными металлическими элементами конструкции и деревянными стенами помещения должно быть свободное расстояние не меньше 100 см.
  • Бак должен быть заполнен водой до того, как начинается растопка бани. Во избежание парового удара и получения термической травмы не допускается заполнение бака водой при работающей печи.
  • На внутренней стенке дымохода образуется конденсат с агрессивным химическим составом. Чтобы снизить его количество, трубу дымохода снаружи утепляют минеральной или базальтовой ватой. Толщина утеплителя должна быть не меньше 8 – 12 см. В продаже можно встретить готовые дымоходы в виде сэндвич трубы из нержавеющей стали.

Как залить фундамент

Когда выбрано место, где сварить печь для бани, можно приступать к работе. Вначале необходимо залить фундамент.

Из досок и другого подходящего материала выстраивается опалубка. Затем бетонный раствор замешивается строительным миксером из песка и цемента. Можно использовать готовую смесь, добавив в нее воду согласно инструкции.


Схема заглубленного фундамента под печь в бане

Размер фундамента зависит от габаритов будущей печи. Его делают больше минимум на 5 см. Готовый раствор заливается внутри опалубки на высоту от 25 до 40 см. Поверхность выравнивается. Пузырьки воздуха удаляются жесткой щеткой.

После технологического застывания бетона необходимо выложить кирпичную кладку в 1 или 2 ряда. Раствор используется только глиняный, кирпич – огнеупорный и/или красный.

Высота кирпичного основания — от 15 до 20 см над уровнем чистового пола. Площадь немного превышает планируемые габариты будущей печи.

Возможные ошибки в процессе изготовления

Если готовая конструкция работает не так, как хотелось бы, скорее всего, в процессе изготовления и монтажа печи была допущена ошибка.

Если происходит быстрое удаление тепла из печи, внутри дымоходной трубы необходимо установить подвижную задвижку.

Большое скопление сажи внутри горизонтальной печи может привести к ее возгоранию. Решить проблему поможет дожигатель в виде двух загнутых в сторону трубы металлических трубочек, установленных на одной из стенок конструкции. В результате снизится количество копоти, а топка будет лучше насыщаться кислородом, в результате чего произойдет полное догорание дров.
