Металлические дымоходы для печей — выбор и правила установки

Какую трубу лучше использовать для дымохода

Невозможно наверняка ответить, какую трубу лучше использовать для дымохода. У каждого вида есть свои особенности. Решение о покупке нужно принимать исходя из совокупности факторов.

К универсальному варианту можно отнести сэндвич-дымоход. Он хорош как для жилого дома с постоянным проживанием, так и для дачи. Не имеет значения и материал, из которого построен дом. Сэндвич-дымоход устанавливают и на деревянное здание, и на СИП-панельный дом из пеноблоков. Фундамент тоже может быть, как монолитным, так и простым блочным.

Если хозяин дома стремится еще и к внешней привлекательности дымовой трубы, то можно приобрести более дорогой керамический вариант. Либо соорудить кирпичную «оболочку» дымохода. Однако в этом случае нужно предусмотреть тот момент, что фундамент должен быть основательным, чтобы выдержать тяжелую конструкцию.

Таким образом, необходимо отметить, для качественного дымохода важен не только материал изготовления, но и его конструкция и способ монтажа.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

Чертеж и схемы

До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

Расчет размеров

Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.

Сэндвичные трубы

Данный вариант труб из нержавейки наиболее дорогой. Однако он характеризуется универсальностью и надежной эксплуатацией. Сэндвичные трубы для дымоходов подходят для обустройства оборудования любого типа. Из недостатков, кроме высокой стоимости, следует выделить значительный размер таких конструкций. Отметим, что внутри зданий лучше всего использовать именно этот вариант труб.

Некоторые домовладельцы вместо сэндвичных конструкций применяют обычные одностенные изделия, которые утепляют самостоятельно посредством применения базальтовой ваты. Такой способ обустройства дымоходов имеет один серьезный недостаток — низка пожаробезопасность.

Лучше всего применять заводские сэндвичные конструкции. Особенно хороши варианты с наружным слоем, выполненным из оцинковки. Они имеют не только высокие эксплуатационные характеристики, но эстетичный внешний вид.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Схемы дымоотводов

Схема печного дымохода

Схему дымохода печи нужно делать с учетом всех показателей

Не забывайте учитывать вид будущего топлива, на первый взгляд он не играет важной роли, однако во время эксплуатации, вы познакомитесь со всеми нюансами. В интернете можно найти массу схем, в которых уже прописаны все данные, а вам нужно только подставить свой план дома и размеры

Кроме того, есть специальные сервисы, так называемые онлайн калькуляторы, куда вводятся исходные данные по вашей печи и габаритам, в ответ выдается оптимальный диаметр дымохода, его длина и другие данные, вплоть до толщины стенок и тому подобное.

Диаметр дымохода

При обустройстве дымохода для печей-каминов, необходимо правильно подбирать его диаметр. В инструкции к печи производитель указывает необходимый диаметр трубы. Обычно он полностью соответствует габаритам выходного патрубка. В некоторых случаях, инструкция отсутствует, тогда расчеты необходимо сделать самостоятельно.

Для дровяных каминных печей с открытым типом топки, диаметр подбирается из расчета 1 к 10 (по отношению к размеру топке). По этому правилу проводится расчет цилиндрического типа конструкции. С квадратным вариантом, расчет выполняется в соотношении 1 к 1.5. Если теплоотдача топки низкая, то минимальный параметр сечения составляет 140Х140 мм. Печи-камины разных производителей дополняются дымоотводами размера 20 см, при прямоугольном варианте канала – 270Х140 мм.

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо отопительном котле дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.


Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в этом материале.

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Изготовление дымохода своими руками

Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.

Выбор материала труб и расчет основных параметров

Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.

У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.

Необходимые инструменты

Для изготовления дымохода потребуются:

  • сварочный аппарат;
  • набор слесарных инструментов;
  • электродрель и болгарка;
  • крепеж.

Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.

Изготовление труб

Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.

Утепление

В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.

Сборка дымохода

Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.

Виды конструкций

В любом частном доме, где есть камин, нужно устанавливать дымоход. Сначала необходимо решить, как он будет расположен внутри помещения, составить чертеж трубопровода, выбрать вид трубы.

Чугунный

Дымовая труба из чугуна — популярная альтернатива кирпичным конструкциям. Трубопровод их чугуна дешевле кирпичного, но преимуществ у этого материала меньше чем недостатков. Минусы:

  • большая масса отдельных элементов;
  • материал не выдерживает воздействия агрессивных кислот;
  • стенки трубок быстро прогорают;
  • на стенках скапливается большое количество конденсата, который будет стекать в топочную камеру.

Трубопроводы из чугуна недолговечны. Их устанавливают, чтобы сэкономить, уменьшить общие затраты.

Чугунный дымоход (Фото: Instagram / medveddurak)

Кирпичный

Классический способ сборки дымоходов — кирпичная кладка.  Преимущества:

  • долговечность, надежность;
  • высокая прочность конструкции;
  • хорошая теплоотдача материала;
  • устойчивость к высоким температурам;
  • привлекательный вид.

Недостатки:

  • высокая цена.
  • разрушение при воздействии кислот;
  • большой вес готовой конструкции;
  • быстрое накапливание сажи на кирпичных стенках.

Чтобы минимизировать недостатки кирпичных конструкций, внутри них часто устанавливают металлические трубы.

Стальной

Очень популярны трубы из нержавеющей стали. Они подходят для систем, которые постоянно подвергаются изменяющимся условиям окружающей среды, высоким температурам, воздействию влаги. Преимущества:

  • высокий показатель герметичности.
  • привлекательный вид;
  • большой ассортимент;
  • на металлических стенках не образуется ржавчины;
  • на трубах медленно скапливается сажа;
  • малая масса, простой монтаж.

Стальной дымоход (Фото: Instagram / masterskaiagrigorevyh)

Из бетона

Бетонные трубопроводы для отвода дыма редко встретишь в частных домах. Связано это со сложностями в проведении монтажных работы. Из-за большой массы трубопровода нужно сооружать отдельное основание, ожидать пока бетонный раствор застынет. Только после застывания можно демонтировать деревянную опалубку.

Из асбоцемента

В прошлом веке асбоцементные трубы получили высокую популярность. Этот материал был дешевле металла, кирпича. Сначала асбоцементные трубки не применялись для сборки дымоходов, но после распада Советского Союза у многих людей не хватало средств на устройство трубопроводов для отвода дыма из других материалов.

Недостатки:

  • быстро разрушаются при длительном воздействии влаги;
  • на шероховатых поверхностях скапливается сажа;
  • материал начинает гореть при температуре свыше 300°C.

Трубы из асбестоцемента подойдут для изготовления временных систем.

Из стеклокерамики

Инновационный материал для изготовления дымоходов. Для изготовления стеклокерамических дымоходов используют термостойкие компоненты. Преимущества:

  • аккумуляция тепловой энергии;
  • высокая устойчивость к частым перепадам температуры;
  • стойкость к воздействию конденсата;
  • долговечность, надежность.

Дымоход из стеклокерамики (Фото: Instagram / pechi43.ru)

Какой дымоход лучше?

Чтобы понять, как выбрать дымоход, нужно рассмотреть материалы. Каждый из них имеет свои эксплуатационные особенности, ценится в разных условиях. Один из популярных видов конструкции — сэндвич трубы. Это многослойные элементы трубопроводов. Внешний, внутренний слой изготавливаются из металла. Прослойка между сталью заполняется негорючим материалом.

Дымоходы для печей — основные особенности и отличия

Дымоход для печи длительного горения имеет довольно простое конструктивное строение и выполняется в форме трубы, расположенной вертикально. Верх её оформляется защитным устройством от атмосферного воздействия и смотрового окна для работ по обслуживанию. В конструкции также предусмотрен поддон для сбора и отвода кислого конденсата, образованного из дымовых газов. Базовой частью конструкции является вертикальная труба, от ее геометрических размеров будет зависеть условия безопасности и эффективности работы источника отопления.

У современных котлов длительного горения, благодаря заложенному принципу нагрева достигается высокий уровень КПД, порядка 90% и даже больше. Теплосъем топочного пространства довольно значительный и обеспечивает низкотемпературный режим уходящих газов на выходе из топки. В связи, с чем у котлов данной модификации отсутствуют требования по жаростойкости дымоотводящей системы. В то же время, для у этих конструкций имеется другая проблема — образование кислородсодержащего конденсата. Чем выше температура уходящих газов, тем больше влаги он унесет в атмосферу. При температуре в газоходах порядка 55 С, проявляется явление — точка росы, когда из дымовых газов начинает выделяться влага и растворенными в ней продуктами сгорания в виде различных кислот: азотной, угольной и серной.

При отрицательных температурах наружного воздуха этот процесс протекает особенно эффективно, особенно если газоходы проложены по внешней стене дома. В результате по их стенкам обильно стекает кислота. В том случае, когда газоходы выполнены из стройматериалов, впитывающих влагу, таких как кирпич либо шамот, то такая агрессивная жидкость быстро разрушит внутридомовые системы дымоотвода. Поэтому для котлов дымоотводы выполняются из материалов, обладающие высокой кислотоустойчивостью: кислотостойкий кирпич, керамика или нержавеющая сталь.

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер

Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов

Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы

Одностенные трубы

Доказано, что овальная форма труб намного эффективнее круглой. Она занимает меньше пространства при более значительном показателе сечения. Это не только упрощает прокладку, но улучшает внешний вид конструкции. Однако, если соединить одностенную конструкцию к котлу с КПД более 90%, она может быстро испортиться. Речь идет о пеллетных, газовых и дизельных агрегатах. К ним нужно подбирать изделия с хорошей теплоизоляцией.

Дело в том, что показатель температуры отходящих газов у рассмотренных агрегатов низкий. Это приводит к появлению конденсата. Из-за него на наружной части каналов возникают черные потеки. Для обустройства дымоходов в банях данные конструкции подходят идеально так, как КПД применяемых в них котлов не превышает шестидесяти процентов.

Одностенные трубы из нержавейки также можно использовать при обустройстве твердотопливных агрегатов. Но в этом случае обязательно нужно использовать теплоизоляцию. Иначе появления конденсата избежать не удастся.

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.1300.
Превышение над другими вентиляционными трубопроводами500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций.Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.500.
Труба находится на расстоянии от конька 1500-3000 мм.Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.


Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

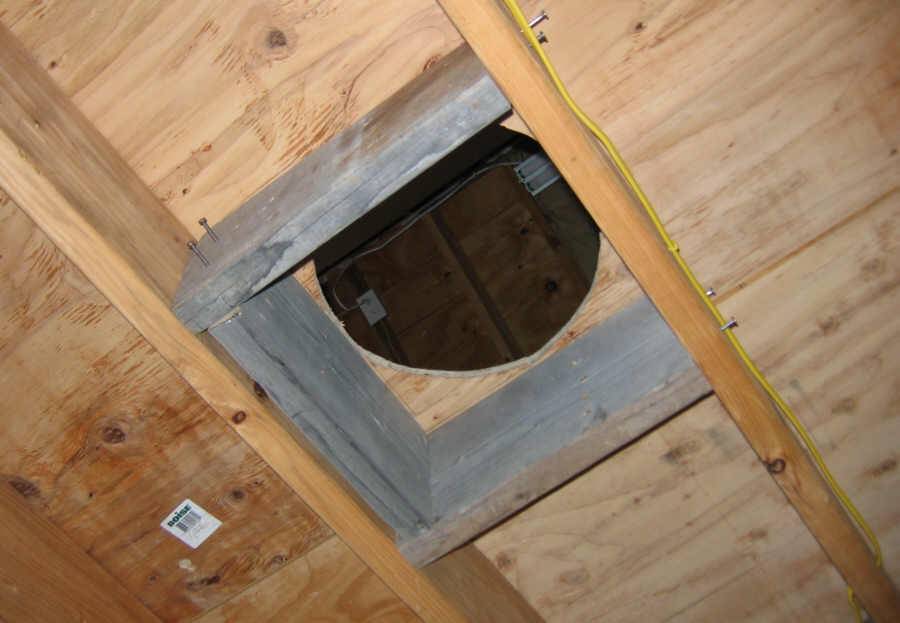

Пример отверстия для трубы дымохода


Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены


При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:


Герметизация


Вывод трубы на крышу


Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения


Дымоход подключенный к буржуйке

Способы размещения

Сборка и подключение канала дымоудаления происходит после установки отопительного прибора. Однако, выбрать место и выполнить расчет сечения и высоты дымоходной трубы нужно до начала монтажа. Дымоходы для каминов или печей размещают двумя способами:

  • Внутреннее размещение. Этот метод размещение предполагает установки и подключение канала дымоудаления внутри отапливаемого сооружения. На территории России традиционно размещали дымоходную трубу печи в доме, выводя на улицу через крышу. Установка канала внутри позволяет защитить его от промерзания, а также снизить теплопотери, происходящие на участке, проходящим по улице. При этом расчет делается на то, что пока дым продвигается по трубе, он постепенно остывает, благодаря чему не происходи образование конденсата. Традиционный внутренний метод размещения имеет 1 отрицательную сторону: труба, особенно кирпичная, занимает много места в помещении. Кроме того, она увеличивает риски возникновения возгораний. Внутреннее и внешнее размещение канала дымоудаления камина
  • Внешнее размещение. Установка трубы снаружи здания позволяет увеличить полезную площадь помещений маленького размера. В этом случае дымоходы для каминов выводят через стену, расположенную около отопительного прибора, прямо на улицу. Эта технология пришла в Россию из Америки и Европы, она стала популярной с появлением эффективных термоизоляционных материалов, используемых для утепления канала, и сэндвич-труб, которые не промерзают даже в самый сильный мороз. Минус внешнего размещения заключается в том, что из-за большой разницы внешний и внутренней температуры в дымоходе образуется большой количество конденсата. Чтобы сделать качественный внешний канал дымоудаления, необходимо выполнить подробный расчет точки росы и организовать утепление. Однако, размещение трубы вне здания снижает вероятность возгораний и считается более безопасным.

Различия дымоходов в зависимости от расположения в пространстве

Виды дымоходов для печей могут различаться не только конфигурацией и типом используемого материала. Если брать за основу различия в зависимости от размещения, то будет всего два подвида – это горизонтальный и вертикальный. Горизонтальный создается специально в тех случаях, когда нужно сделать дополнительный источник тепла. Однако нужно не забывать о недостатках, такого рода систем, ведь виду их «лежачего» положения у них часто забивается канал, образовываются наросты сажи и копоти, которые удалять крайне трудоемко. Поэтому предусматривают специальные «люки», для профилактической чистки.

Вертикальный отвод классический, без него даже ни один горизонтальный канал не обойдется. Однако у таких систем есть один недостаток, а именно не равномерное прогревание канала на всем протяжении. Кроме того, возникают случаи, когда из высокого сопротивления газов, возникает частичное задымление помещения. Поэтому особенность функционирования заключается в том, что при растопке необходимо всегда открывать заслонку, а после, когда огонь разгорелся, закрывать, давая возможность естественной тяге справиться с задачей.

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
