Печь каменка – руководство по изготовлению
Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:
- простая горизонтальная печь из баллона, растапливаемая внутри парной;
- каменка из трубы 530 мм с выносным топливником;
- вертикальный банный котел «три в одном».
Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.
На чертежах — варианты отопительных агрегатов из листового железа
Свариваем простую печку
Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.
Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:
- Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
- Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
- Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
- Приделайте к корпусу ножки и дымоходный патрубок.
После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.
Изготовление агрегата с выносной топкой
Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:
Дальнейшие работы выполняйте по инструкции:
- Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
- Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
- Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.
Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:
- базальт;
- галька речная;
- габбро-диабаз;
- талькохлорит.
Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:
Делаем вертикальный котел
Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.
Порядок сборки котла выглядит так:
- Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
- В корпусе выполните проемы для дверок и люка загрузки камней.
- Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
- Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
- Установите дымоходный канал и кран для слива воды в нижней части бака.
При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:
Особенности установки печного литья
Элементы печного литься обычно изготавливаются из чугуна. Он хорошо переносит высокие температуры и имеет приличный срок эксплуатации. Все встраиваемые в печь дверцы необходимо закреплять. Для этого используют стальную проволоку или тонкие полоски металла, под которые проделывают в кирпичах специальные желобки. После установки дверец и укладки следующего ряда обязательно проверяют вертикальность стенок печи и правильность углов.
Для надежной фиксации печного литья используют стальную проволоку или полоски металла, которые закрепляют в швах
При установке дверец, емкости для камней и воды, нужно все поверхности, которые будут соприкасаться с кирпичами, обмотать теплоизолятором. Раньше для этих целей использовали асбестовый шнур, теперь — картон из каменной ваты или другой материал, который способен выносить температуры 1200°C. Это уменьшит тепловую нагрузку в этих местах и продлит срок эксплуатации печи.
В местах соприкосновения литья с элементами кладки их желательно обмотать асбестовым шнуром или лентой
При укладке колосника, в кирпичах предыдущего ряда вырезают ступеньку, на которую решетка будет опираться. Делать выемки нужно с учетом теплового расширения – вокруг уложенного колосника должно оставаться свободное пространство не менее 1 см.
Установка бака и печной дверцы
Бак в точках контакта с кладкой следует плотно обмотать двойным слоем асбестового шнура. Крепление топочной дверцы аналогично креплению дверцы поддувала.
Кладка продолжается до уровня монтирования поверхности нагрева (металлической плиты). Габариты плиты должны быть таковы, чтобы она ложилась на кирпич с запасом около 25 мм.
Перед укладкой следующих рядов плиту необходимо извлечь. После полного устройства ложа для плиты она помещается в печь и уже больше не извлекается.
Важно!Обязателен контроль зазоров между кирпичной кладкой и плитой. Они должны быть 10 мм и больше
Камни, служащие аккумулятором тепла, можно выложить непосредственно на поверхность нагрева, но лучше использовать для них специальный толстостенный поддон.
Дымоход для банной печи
Существуют разные их классификации:
- В зависимости от материала: кирпичные и металлическиеПо способу установки: внутренние и внешние.
Место выхода печной трубы из кровли нужно изолироватьтермостойкими материалами и защитить дымоход от влаги козырьком.
Совет!Хороший выбор – дымоход-сэндвич. Он прост в установке и защищен от образования конденсата.
Найти нужный проект печи в готовом виде практически невозможно. Заказывать – дорого. Для экономии можно выбрать подходящий проект и исправитьего порядовку.
Детальная схема-порядовка– это точное описание места каждого кирпича в кладке. Исправленный проект рекомендуется показать специалистам.
Классификации печей
| Каменка | Проточная | Глухая |
| Открытая | «Черная» печь периодического действия | Печь постоянного действия |
| Закрытая | Печь периодического действия | Печь постоянного действия или комбинированная |
Поясним: если каменка проточная, то налитая вода прольется в топку. Поэтому приходится ждать, пока дрова догорят, потом только подавать воду. Так как горение прекращается, действие печки называют «периодическим». Соответственно печь постоянного действия не заливается водой и дрова могут гореть все время банных процедур.
На заметку! Чаще всего постоянного действия оказываются металлические печи, а периодического — кирпичные, но есть и исключения. Если же в кирпичной печи делается глухая каменка, то такую печь зовут комбинированной.
Инертность материала
Итак, костер горит, камни нагреваются, а что происходит с парилкой? Если нам надо нагреть камни градусов до 300-400, то вы представляете, как сильно может за это время нагреться воздух в парилке? И вот мы подходим к следующему важному моменту: роль материала в конструкции печей для бани, в частности агрегатов для парной
Печи бывают либо кирпичные, либо металлические. Другого не дано. Первые считаются очень инерционными — для их нагрева нужны часы, как и для их остывания. Вторые способны раскалиться за полчаса и за это же время успеть перегреть парную. Отличное свойство печей для сауны!
Выбирая конструкцию, вы определяете для себя, насколько инерционным должен быть ее корпус. В вашем распоряжении не только «чистые» варианты: чисто кирпичная, чисто металлическая печка, но и комбинированные. Например, повысить инерционность металлической печки можно либо с помощью внутренней футеровки топливника и каменки, либо с помощью внешнего кожуха-саркофага. Более того — не исключен и вариант с кожухом и футеровкой одновременно).
Важно! Ответьте на вопрос, какое время на растопку печи для вас оптимально — именно оно определяет степень инерционности корпуса.
Дым
Что происходит при сгорании топлива? Выделяется тепло, образуются продукты сгорания — пар, газы и твердые вещества. Последние мы называем сажей, копотью, а все вместе — дымом. В момент выхода из топки эта смесь еще и раскалена до нескольких сот градусов. И если на ее пути не поставить какого-нибудь теплоемкого препятствия, все это тепло банально улетит в трубу, чтобы усилить парниковый эффект на нашей планете.
Впрочем, когда-то давно не только препятствий, но и труб не было. Потому что не из дерева же было их делать! Поэтому первая разновидность печей по способу удаления дыма — бездымоходная, «черная».
В простейшей версии это груда камней, уложенная сводом над костром. В современном варианте это кирпичный очаг, который удерживает все ту же груду камней от расползания. Но принцип тот же: развел костерок под камнями, дождался прогорания дров, выпустил дым на улицу через окошко или дверь — и можно париться, поливая нагретые камни водой.
Потом появляется дымосборник — сродни кухонной вытяжке — такой же отделенный от печи. Подобный вариант и сегодня можно встретить в бане.
Затем появляется труба дымохода. И если она без затей вставлена в печку (в топливник или каменку — не имеет значения), то такая печка будет называться прямоточной. Тепло тут у печных газов не отбирается, поэтому у нее самый низкий КПД.
Но тепло же жалко, поэтому мысль изобретателей пошла таким путем: а если увеличить путь, который проходит дым внутри печи? Так появилась система дымооборота, где дыму устраивается бег с препятствиями внутри каналов, которые ведут его вверх и вниз, либо по горизонтали вправо и влево. Система отличная для отбора тепла, но со своими недостатками — каналы, особенно горизонтальные, надо регулярно чистить, иначе тяги не будет.
Альтернативой системе дымооборота стала колпаковая печка. В ней нет каналов, она практически не зависит от тяги. Горячие печные газы, покидая топливник, оказываются под колпаком, где активно делятся теплом с массивом печи. Новые порции раскаленных печных газов поднимаются, вытесняя охладившиеся вниз и в трубу.
Однако все сказанное по поводу дымохода в первую очередь относится к кирпичным печкам. Редко встретишь металлическую печку с дымооборотом. Обычно они примитивные — прямоточные, разве что имеют рассекатели пламени. Да и размеры их намного меньше, чем у кирпичных, там и с ходами не разгуляешься, и материала теплоемкого нет — куда тепло отбирать?
Дымоходом печка заканчивается. Остается опциональное — бак или теплообменник, которые также могут указываться на схеме печи для бани. Но об этом лучше рассказать при разборе конкретных конструкций, к которым, собственно, мы и переходим.
Кирпич или металл: кто кого
Каменка может быть сложена из кирпича или сварена из металлических листов. Кроме того, есть немало проектов, в которых эти два материала работают заодно.
Если вы собираетесь варить печь или делать ее из готовой металлической бочки, такая каменка будет очень быстро нагреваться, но вот тепло держать она будет слабо. К тому же тепло будет распределяться неравномерно. Но если семья у вас небольшая и подолгу париться никто не любит, то это неплохой вариант. Также учитывайте, что металлические конструкции подходят для обогрева бани площадью не более 25 м2.
С кирпичными сооружениями дело обстоит в точности наоборот. Топить его нужно гораздо дольше (от 3 до 5 часов). Но зато кирпич прекрасно сохраняет тепловую энергию, равномерно распределяя ее по помещению. В такой бане можно будет с комфортом обмыться даже на следующий день.
Среди других «плюсов» металлических сооружений можно отметить то, что такую печь можно даже не делать своими руками, а купить в готовом виде. Кроме того, привлекают небольшие габариты и вес конструкции, а также возможность не обустраивать для нее фундамент. Но стоит помнить, что пожаробезопасность у металлического сооружения ниже, чем у кирпичного.
Как уже упоминалось, часто встречаются и комбинированные каменки. Вариантов таких печей довольно много, например…
- Кирпичная каменка, заключенная в укрепляющий металлокаркас из уголка;
- Каменки с кирпичными стенами, в которые вмонтированы металлические топки, колы, дверцы топки и другие элементы;
- Каменки с кирпичным дымоходом и металлическими вьюшками и/ или дымоотводными трубами.
- Металлическая печка, в которой топка обкладывается кирпичом изнутри и снаружи для увеличения теплоемкости. Причем наружная футеровка может быть съемной, что позволяет сократить период топки.
Если каменка изготавливается из металла, необходимо приобрести кровельный металлопрокат толщиной 4-5 мм, в противном случае он быстро прогорит. Если печь строится из кирпича, материал должен иметь равномерный красный окрас и быть тугоплавким. Для топливных рядов используется шамотный или гжельский материал с высокими огнеупорными свойствами.
Назначение защитной конструкции

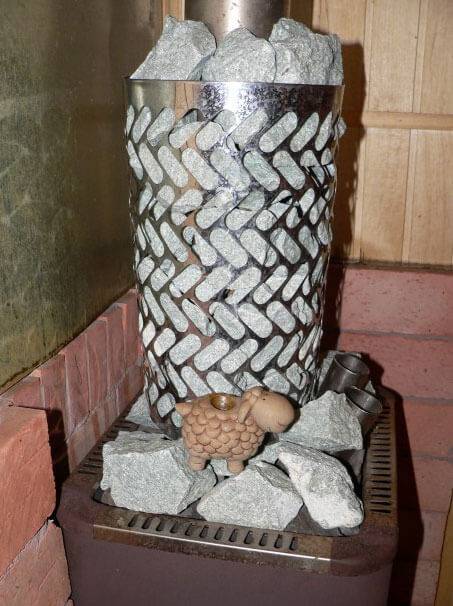

У сетки каменки на трубу имеется иное название – экономайзер.
Потребность в использовании такой конструкции возникает по ряду причин:
- в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
- тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.
Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.
Дымоход
Печь-каменка отличается от ее аналогов тем, что для аккумуляции тепла используются натуральные природные камни. Первый сегмент трубы проходит именно через такой отсек с камнями. Также дымоход может проходить внутри емкости с водой для ее нагрева. Во всем остальном особых отличий сооружения дымохода нет. Собирать его можно из сэндвич-труб или из керамических блоков. Изготовленный дымоход в обязательном порядке утепляется.
Что касается нижней части дымохода, то она изготавливается из стали, вплоть до потолка. Необходимо установить шибер при прохождении трубы потолка.
Если применяется сэндвич-труба, то она имеет две стенки, между которым находится теплоизолирующий материал. Их можно устанавливать на участке от потолка и до грибка на кровле. Для утепления кирпичного дымохода используются базальтовые маты. Ими обматывается труба. Для фиксации матов применяется проволока. На дымоходе обязательно устанавливается зонтик или грибок. Это защитит дымоходную трубу от попадания в нее осадкой.
С другими тонкостями обустройства дымоходной трубы, вы сможете ознакомиться из видео:
Способы повышения КПД печи
Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.
Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.
Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.
В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.
К другим способам увеличения КПД стоит отнести:
- Увеличение объема камней.
- Увеличение площади нагреваемой поверхности.
- Уменьшение толщины стенок конструкции (материал – металл).
Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.
Как топить каменку дровами
Перед тем как растопить печь, необходимо перекрыть канал каменки и открыть заслонку прямого газохода. Это позволит значительно увеличить тягу. Затем в топку закладывают дрова, делают дожиг при помощи бумаги или ветоши, смоченной в керосине или жидкости для барбекю.
Печь лучше всего топить дровами твёрдых пород
После того как дрова разгорятся, необходимо открыть задвижку канала, который соединяет топку с каменкой, и перекрыть прямой газоход. В это время камни должны быть накрыты крышкой.
Печь топят до тех пор, пока температура в парилке не поднимется выше 60°С. После полного прогорания дров кочергой обязательно проверяют, нет ли по углам топки несгоревшей древесины. Если такие куски поленьев нашлись, то необходимо их выбросить, иначе они будут коптить. Жар обязательно проверяют на наличие синих огоньков пламени. Если они есть, то париться ещё нельзя, поскольку можно угореть.
Горящие угли выбрасывают точно так же, как и несгоревшее дерево. После этого на каменку льют воду, которая удалит с её поверхности копоть, и отмывают стенки и полки бани от сажи.
Материалы и инструменты
Перед началом возведения банной печи из кирпича следует подготовить инструменты и материалы, требующиеся для работы. Понадобятся следующие материалы:
- красный керамический кирпич;кирпич огнеупорный (шамотный);огнеупорная глина;песок;гидроизолирующий материал;асбестовый шнур;проволока для крепления фурнитуры;печная фурнитура (дверцы, задвижки, колосники).
Необходимо позаботиться о наличии следующих инструментов:
- строительный уровень, угольник и шнуровой отвес;печной молоток и мастерок;болгарка с абразивным кругом;емкость для приготовления раствора.
Особое вниманиеследует уделить качеству песка и глины, используемых для приготовления раствора. Для работы с огнеупорным кирпичом лучше приобрести готовую смесь для шамотного раствора
Остальная кладка выполняется смесью, где на 1 часть песка приходятся 2 части глины. Песок можно использовать речной или карьерный, перед приготовлением раствора его необходимо просеять через сито.
Глина должна быть добыта из карьера, минимальная глубина которого 2 метра. Перед использованием она требует подготовки. Глину необходимо замочить в воде, а затем дважды протереть через сито.
Плюсы и минусы
Отдавая предпочтение кирпичным печам, необходимо помнить, что они обладают как определенными преимуществами, так и недостатками. Среди плюсов выделяют следующие:
- привлекательный внешний вид и способность вписаться в любой интерьер бани: как сделанной из дерева, так и из кирпича;
- такая печь будет радовать владельца гораздо дольше, чем железная: в отличие от металла, кирпич является материалом, который не испортят небольшие дефекты;
- нет необходимости проводить дополнительные отделочные работы;
- возникающий пар благотворно воздействует на здоровье человека;
- нагревшийся кирпич не начнет выделять в воздух опасные химические вещества;
- кирпичная печь лучше поддерживает высокую температуру во всем помещении бани;
- для растопки используется топливо, которое продается на любом строительном рынке, а также простейшее сырье, которое даже не обязательно покупать: палочки, ветки, газеты, сухой мох и другие;
- в помещении с каменкой периодического действия можно париться в течение 2-3 дней, и она не остынет;
- если после банных процедур просто не закрывать дверь в парной, то печь сама высушит баню;
- дымоход не требует ежемесячной очистки в отличие от металлической топки.
Однако существуют и некоторые минусы:
- сама печная конструкция довольно крупная, потребуется либо изначально строить большую баню, либо придется пожертвовать некоторыми квадратными метрами;
- если в процессе сборки будут допущены ошибки, то печь станет плохо удерживать температуру, а помещение – быстро остывать;
- кирпич является довольно дорогим материалом;
- услуги профессионального печника также отличаются высокой стоимостью;
- из-за большого веса печи потребуется основательный фундамент, глубина которого должна быть ниже точки промерзания грунта, а также фундамент под печь не должен быть привязан к фундаменту под само строение банного домика;
- строительство каменки – долговременная и трудоемкая задача;
- чтобы полностью растопить баню с кирпичной печью, понадобится много времени, вплоть до 6 часов.
Отделка
Чаще всего печь-каменка остается без отделки. Красный кирпич выкладывается под расшивку, а все выпуклости и неровности зашлифовываются. При этом также практикуют усилить цвет кирпича раствором кислоты серной или соляной. Однако печь-каменку можно поштукатурить или отделать кафельной плиткой.
Если вы решили поштукатурить, то слой должен быть выполнен приблизительно до 15 мм. Для этой работы можно использовать такие составы с пропорциями:
- глины (1) – асбест (0,2) – песок (2);
- известь (2) – песок (0,2) – асбест и гипс (2);
- песок (3) – глина (1) – цемент (1) – асбест (0,2).
Непосредственно перед оштукатуриванием печь протапливается. После этого смачивается и наносится первый сплошной слой. Когда первый слой схватился, наносится последующий слой. В результате поверхность стены следует затереть, чтобы стена была ровной и выглядела аккуратной. В завершение можно произвести побелку.
Топливо для каменки
Классическая каменка – это печь на дровах. Однако вполне можно обустроить отопительное сооружение, которое будет работать на газу, жидком топливе. Кроме того, можно приобрести готовые печки, работающие на электроэнергии.
Обратите внимание, что конструкции, функционирующие на газу или жидком топливе, имеют сложную конструкцию. А это значит, построить такое сооружение будет сложно, особенно новичку в печном деле
Обязательное условие для их сооружения – наличие устройств, которые будут регулировать подачу топлива и защищать конструкцию от перегрева.
Газифицированные печи – это обязательно модели заводского производства. Они оснащены регулятором расхода топлива, регулятором температуры в парной, температурным реле для отключения нагрева при достижении определенной температуры.
С печками на дровах (реже угле) все проще. Их не так сложно соорудить, и они сами по себе являются более безопасными. Кроме того, дрова в экологическом и экономическом смысле являются самым выгодным видом топлива.
