Технология теплоизоляции печных дымоходов своими руками

Как построить потолок в бане последовательность выполнения работ

Из всех упомянутых способов обустройства перекрытия для бани, остановимся подробнее на подшивном потолке, поскольку именно такой вариант выбирают подавляющее число самоделкиных.

Работа включает в себя такие строительные этапы׃

Установка несущих балок

Балки устанавливают по наименьшему пролету «коробки» сооружения с интервалом 0,5–1 м. Их высота и ширина зависят от двух параметров׃ нагрузок (постоянные + временные) и расстояния между опорными стенами. Для подбора используют специальные расчетные таблицы И.Стоянова.

Например׃

Ширина пролета – 4,5 метра

Нагрузка – 250 кг на погонный метр

Результат׃ необходимы балки сечением 10×20 см

После монтажа всех балок, в образовавшейся «лесенке» формируют отверстие для дымохода – в выбранном месте вставляют перпендикулярные перемычки, врезая их в балки (на 1/2 толщины) и дополнительно закрепляя гвоздями.

Укладка пароизоляции

Пароизоляция потолка бани крепится непосредственно к балкам с помощью степлера, при этом необходимо оставлять напуск по боковым стенам 15-20 см. Для этих целей используют обычную пленку или специальные многослойные мембраны, усиленные фольгой и укрепляющей «сеткой» (рекомендуется так усилить теплоизоляцию над парильней). Стыковочные швы закрывают нахлестом (15-20 см) и склеивают специальным скотчем.

Подшивка потолочных досок внутреннего помещения

Доски крепят к балкам гвоздями (по 2 шт на каждую опору), длина которых превышает их толщину вдвое. Стартовую перекладину подгоняют под стену, полностью обрезав с одной стороны монтажный паз, а затем начинают последовательную укладку деревянной вагонки, помогая киянкой посадить шип в монтажное отверстие соседнего элемента.

Установка теплоизолятора

Выбранный утеплитель для потолка бани укладывают прямо поверх пароизоляционной пленки. Учтите, что ватные теплоизоляторы нельзя хранить на улице без пленки, поскольку они быстро втягивают влагу. Подгоняем маты минеральной или стекловаты таким образом, чтобы они плотно сидели в «гнездах», без боковых щелей. Лучше сделать выкройку с запасом и чуть сжать материал, нежели позволить ему «гулять».

Укладка гидроизоляции

Гидроизоляционный материал укладывают по аналогии с пароизоляцией, обязательно предусмотрев нахлесты на боковые стены. Между ватным утеплителем и пленкой должен быть хотя бы минимальный вентиляционный зазор.

Обустройство чердачного покрытия

Для пола чердака используют обрезные доски, укладывая их аналогично потолочному покрытию внутри бани.

Подготовительные работы


До начала изоляционных работ нужно определить их объем: будет ли обрабатываться только выступающая над кровлей и проходящая через чердак часть трубы или утепление коснется дымохода по всей его протяженности. От этого зависит количество требуемых материалов. Некоторые из них могут быть опасными для дыхательных путей, кожного покрова и глаз. Поэтому перед их использованием следует изучить инструкцию их производителя и при необходимости запастись средствами защиты: перчатками, респиратором и специальными очками.

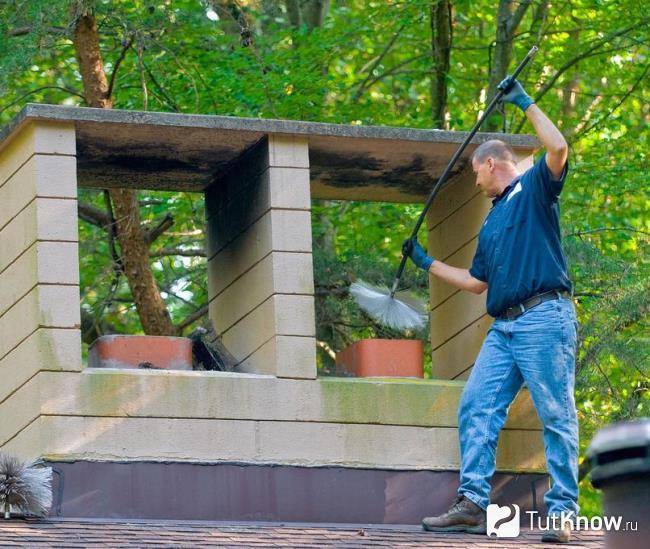

Перед теплоизоляцией трубы дымохода рекомендуется произвести ее очистку. Это облегчит работу и придаст уверенности в том, что внутри конструкции не появится грибок. Данная процедура желательна для труб всех видов независимо от материала их изготовления.

Существуют четыре популярных варианты утепления дымоходов:

  1. Обшивка трубы плитами из минеральной ваты;
  2. Изготовление каркаса под утеплитель вокруг дымохода;
  3. Установка дополнительных труб большего диаметра;
  4. Оштукатуривание поверхности.

Каждый из данных методов используется в зависимости от конструктивных особенностей дымовой трубы.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

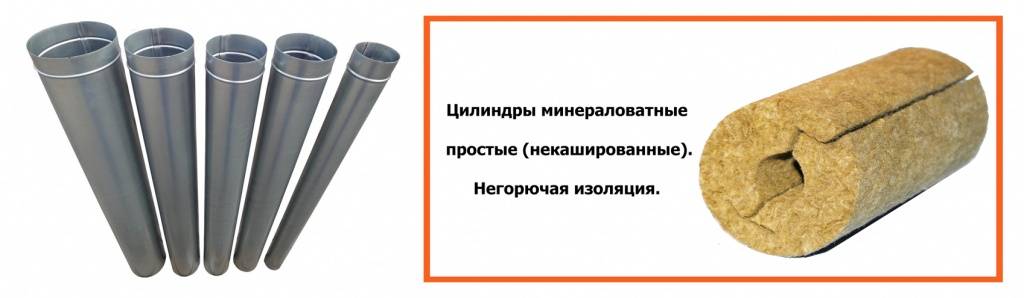

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

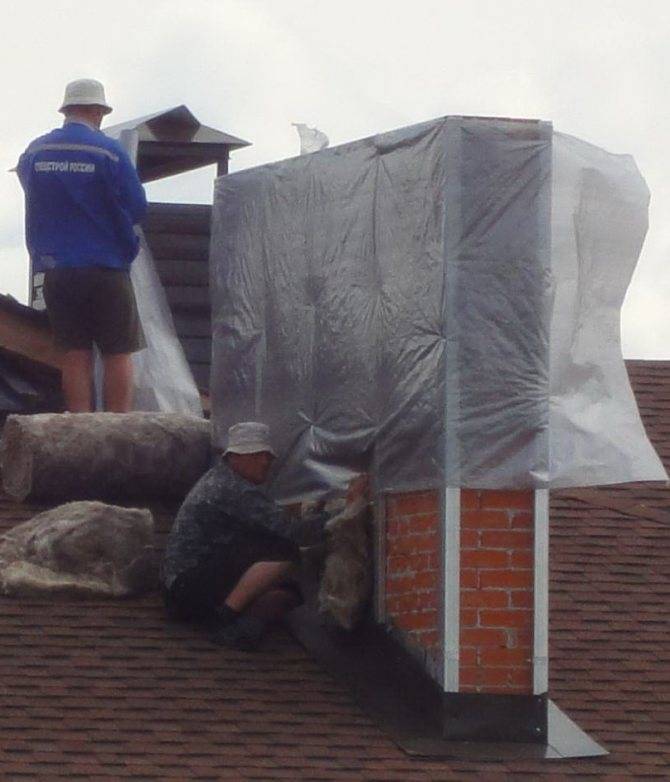

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

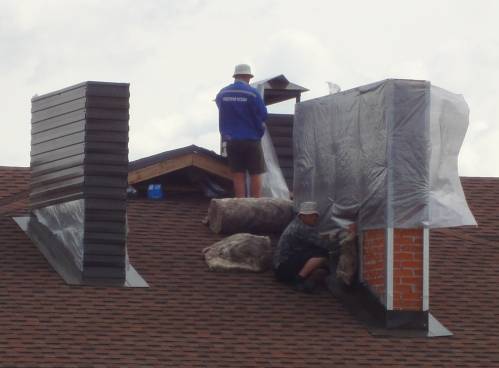

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Основные способы утепления

Металлическую трубу дымохода изолируют при помощи различных способов.

Методика утепления стального дымохода

Изоляция печной трубы происходит с использованием специального раствора. Состав готовят из сухой смеси и воды. Раствор наносят шпателем на поверхность, распределяя по всей площади. Затем на нее закрепляют армирующий каркас из стекловолокна, на который накладывается штукатурка.

Изоляция дымоотвода газового котла

Утеплитель для труб газового котла должен обладать рядом повышенных теплоизоляционных и термостойких качеств.

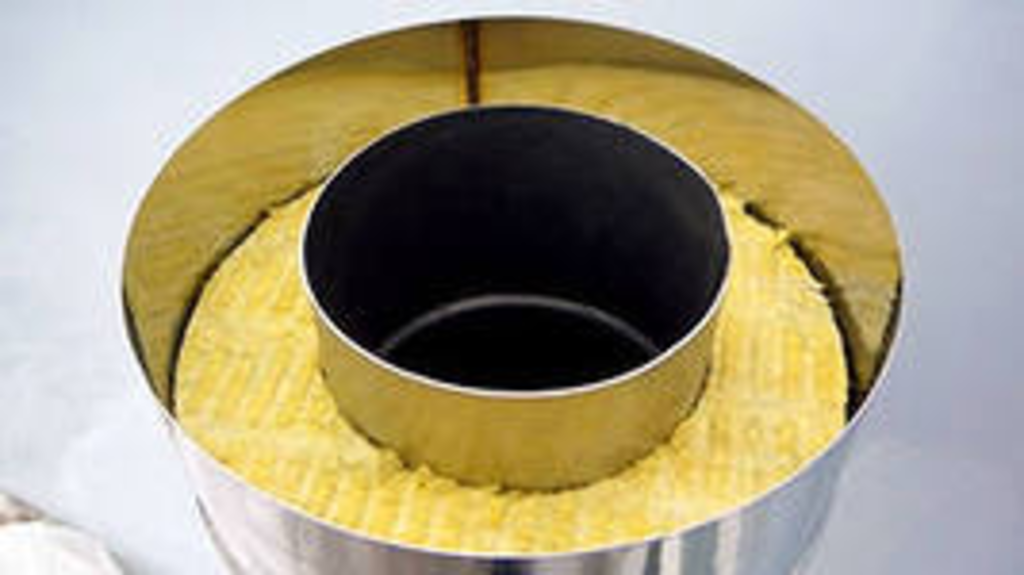

Сэндвич-дымоотвод состоит из слоя минеральной ваты и двух металлических труб. Верхний элемент, с большим диаметром является основной гильзой, меньший – частью паровыводящего канала.
Как изолировать такую трубу дымохода своими руками? Необходимо следовать рекомендациям:

  1. В кровле крыши и перекрытиях делают отверстия диаметром на 25 см больше канала дымоотвода.
  2. На этом этапе необходимо изолировать трубу дымохода слоем базальтовой ваты. Толщина обмотки должна составлять не менее 5 см.
  3. Утеплитель вокруг трубы фиксируется с помощью стальной проволоки.
  4. Поверх одевается кожух большего размера.

По завершению работ, дымоход соединяют с источником отопления и окружающий стояк заполняют керамзитом, глиной или асбестом.

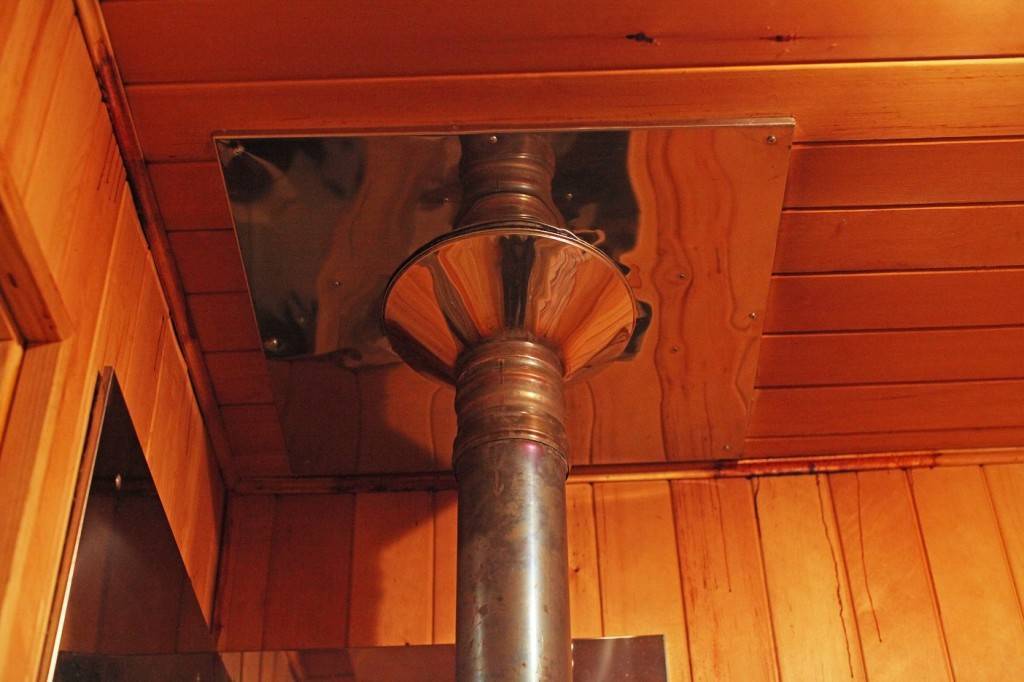

Дымоотводы для бани

Изолировать печную трубу в парилке можно с применением следующих вариантов:

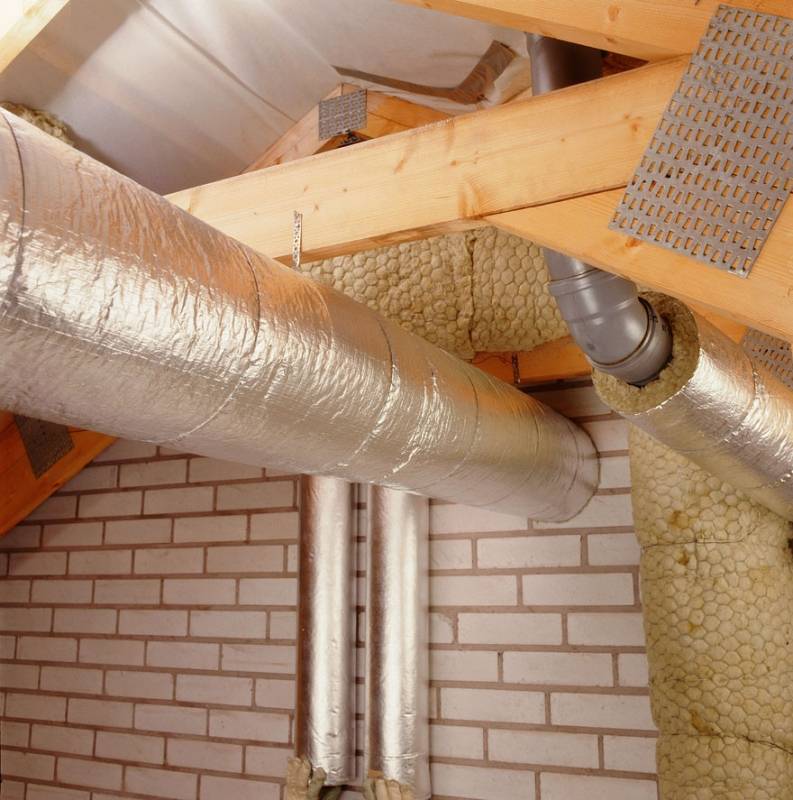

  • теплоизол – материал, выполненный из вспененного полиэтилена, спрятанного между листами фольги. На рынке предлагаются рулоны утеплителя толщиной 2 – 10 мм. Фольгированная поверхность уменьшает перегревание трубы. Утеплитель обворачивают вокруг дымохода, фиксируя при помощи проволоки или металлизированного скотча;
  • фильгоизол состоит из двух шаров: фольги, сберегающей свыше 90% тепла в помещении и теплоизолятора. Материал используется для покрытия стен и потолков сауны, обеспечивая эффект термоса;
  • сэндвич- труба, состоящая из нескольких секций. Этот вариант подходит для сауны и бани с железной печкой.

Утеплить металлическую трубу – значит обеспечить оптимальное функционирование системы обогрева. Правильная установка утепления дымоходов своими руками позволяет увеличить эксплуатационный срок конструкции и генератора тепла, а также предотвращает возгорание.

В статье пойдет речь о том, как и чем изолировать трубу дымохода. Представлено несколько практичных способов.

Изоляция трубы дымохода требуется во избежание возникновения протечек, а также случаев перегрева. Проще говоря, она позволяет повысить срок эксплуатации сооружения. Специалисты рекомендуют выполнять комплексные работы, куда входит гидро- и противопожарная изоляция.

Как утеплить дымоход своими руками?

Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.

Кирпичный дымоход

Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.

  1. Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
  2. Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.

Основные преимущества такой сложной конструкции:

  • тепловые потери снижаются в 2 раза;
  • значительно снижается вероятность накопления конденсата;
  • заметно увеличивается прочность и долговечность конструкции.

Асбестоцементный дымоход

Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:

  1. Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
  2. Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
  3. После полного заполнения зазора верх конструкции заливается густым бетонным раствором.

Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

Стальной дымоход

Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.

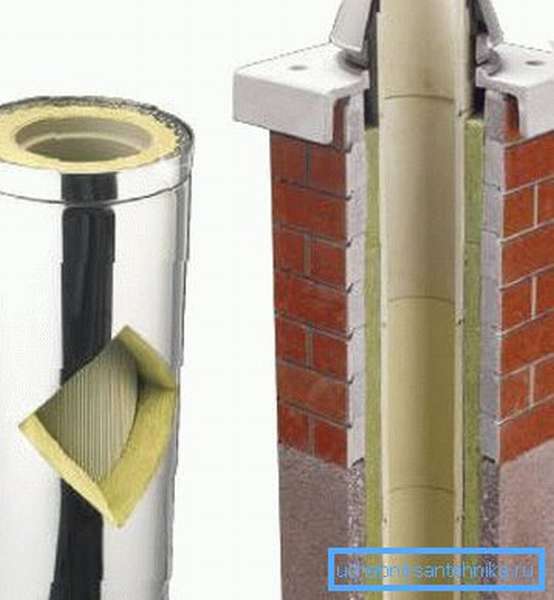

Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.

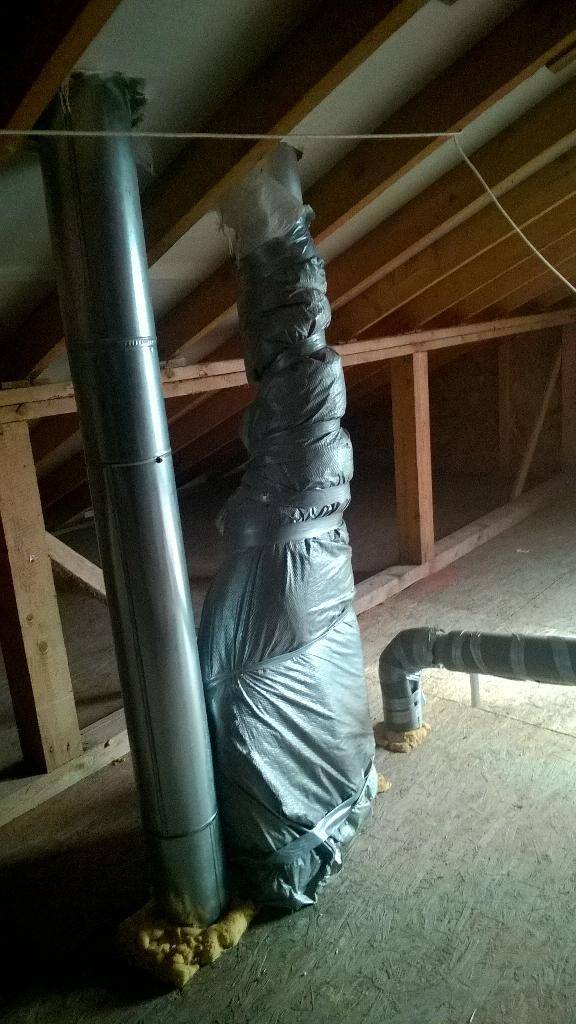

Утепление печной трубы на чердаке

Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.

Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.

Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.

При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:

Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.

Способы утепления газового дымохода

Утепления требует только та часть дымохода, которая расположена на улице или на неотапливаемом чердаке. При этом трубы, закрепленные на фасаде здания, нужно изолировать полностью, включая и горизонтальный участок, проходящий через стену.

Выбор способа утепления определяется материалом, из которого устроен газовый дымоход. Работы по утеплению дымохода от газового котла зависят не только от его конструкции, но и от выбранного материала.

Утепление асбоцементного газового дымохода

Утеплить асбоцементную трубу можно тремя принципиально различными способами. Для их реализации подойдут минеральная вата, кирпичная кладка или штукатурка.

Утепление кирпичной кладкой

Утепление кирпичной кладкой с заполнением пустот сыпучим утеплителем допускается, однако процесс довольно трудоемкий и отнимает массу времени.

К такому способу прибегают чаще всего в том случае, если уже имеется кирпичный дымоход, а асбоцементная или стальная оцинкованная труба используется в качестве гильзы.

Утепление дымоходной трубы оштукатуриванием

Асбоцементная труба обладает высокой адгезией, поэтому в качестве утепления можно прибегнуть к оштукатуриванию. Перед выполнением работ на трубе необходимо закрепить армирующую сетку.

Раствор готовится по следующей пропорции:

  • 3 части просеянного шлака;
  • 1 часть цемента;
  • 2 части извести с водой.

Раствор должен иметь густую пластичную консистенцию. Первый слой наносится толщиной 20-30 мм. Все последующие слои наносятся только после высыхания предыдущего. Перед окрашиванием или побелкой поверхность штукатурки нужно отшлифовать, а появившиеся трещины – зашпаклевать.

Утепление минеральной ватой

Проведение работ сводится к закреплению с внешней стороны трубы слоя минеральной ваты. Перед началом работ трубу нужно очистить от пыли и зафиксировать слой рулонного утеплителя при помощи хомутов. Учитывая, что минеральная вата способна поглощать влагу, рекомендуется скрыть ее под кожухом из оцинкованной стали.

В целях экономии в пределах чердака можно обойтись и без стального кожуха, а вот под воздействием атмосферных осадков срок службы минеральной ваты вряд ли превысит 2-3 года.

Утепление стального дымохода

Дымоходы из нержавеющей стали – это по сути две трубы разного диаметра, пространство между которыми заполнено утеплителем. Можно приобрести уже готовую конструкцию в виде сэндвич-трубы.  В этом случае достаточно проведение монтажных работ без утепления, так как утеплитель уже установлен изначально.

Но стоимость сэндвич-труб достаточно высока, чтобы сэкономить можно соорудить аналогичную конструкцию самостоятельно. Для этого достаточно внутреннюю трубу обернуть рулонным утеплителем из минеральной ваты либо использовать готовую скорлупу или цилиндры из такого же материала. Вместо нержавеющей стали внешняя труба может применяться из оцинковки.

Для закрепления минеральной ваты на внутренней стальной трубе лучше всего использовать специальные хомуты

Еще один способ, позволяющий выполнить утепление в пределах чердака – это устройство деревянного короба с применением засыпки. В качестве сыпучих материалов можно использовать шлак, песок, керамзит.

Просто выполнить утепление стальной трубы устройством деревянного короба с засыпкой из керамзита

Важно исключить контакт возгораемых материалов с нагревающимися поверхностями. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания

В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания.

Утепление кирпичного дымохода

Кирпичный дымоход традиционно утепляется оштукатуриванием с предварительным закреплением армирующей сетки. Достоинства такого способа состоят в невысокой стоимости, недостатки – в низкой эффективности. Потери тепла снижаются не более чем на четверть.


Облицовка оштукатуренного дымохода натуральной сланцевой плиткой не только предохранит дымоход от разрушения, но и придаст ему оригинальный эстетический вид

Повысить эффективность утепления кирпичного дымохода можно с помощью матов из минеральной ваты.

Утеплитель должен плотно прилегать к оштукатуренному дымоходу, так исключается появление мостиков холода. С учетом того, что минеральная вата легко впитывает влагу, ее нужно накрыть слоем пароизоляционной пленки с последующим закреплением строительным скотчем.
