Накопительный бак для воды – типы, варианты расположения и особенности установки

Особенности выбора конструкции

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления. Автоматическая насосная установка нужна для подъёма жидкости с недр гидротехнического сооружения и подачи её в дом. Сегодня в продаже можно найти большой ассортимент насосных приспособлений, отличающихся мощностью, производительностью, принципом действия и местом расположения. Так, поверхностные модели предназначены для монтажа в доме, кессоне или специальной постройке. Они более простые в ремонте и обслуживании, но более шумные. Мотор погружного агрегата устанавливается глубоко в колодце или скважине, а остальная часть оборудования – на поверхности. Работа такого прибора более тихая, но выполнять его обслуживание сложнее.

Если для обеспечения водоснабжения дома использовать обычный глубинный насос, то он очень быстро выйдет из строя из-за того, что будет очень много работать. В этом случае установка насосной станции более предпочтительна, поскольку каждое открывание крана для того, чтобы набрать воды в чайник или помыть руки, не будет вызывать запуск насоса. Поскольку каждый прибор рассчитан на определённое количество циклов включения и выключения, это позволит продлить срок службы установки.

Насосная станция для водоснабжения загородного дома или дачи состоит из следующих составных частей:

  • насосное устройство (поверхностное или погружное);
  • фильтрующее приспособление (приобретается отдельно);
  • гидроаккумулятор с резиновой мембраной, которая позволяет поддерживать давление в системе, или накопительный бак;
  • узел управления, позволяет отслеживать давление в гидробаке и производить запуск и отключение агрегата (вместо него может использоваться поплавковый выключатель).

Важно: для обеспечения водой частного дома лучше выполнять монтаж насосной станции с гидроаккумулятором и датчиками управления. Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление.

В отличие от накопителя в гидробаке создаётся давление, что обеспечивает подачу с постоянным напором даже к нескольким потребителям. Кроме того монтаж такого устройства можно выполнять в подвале дома. Как выполняется установка и подключение такого изделия, вы можете узнать из предложенного в конце статьи видео.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

  • Накопительная емкость занимает много места, отнимая у дома полезную площадь;
  • Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
  • Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

  • Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
  • Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
  • Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

  • Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
  • Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

  • Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
  • Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

  • Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
  • Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое.

Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

 Принцип действия бойлера построен на свойствах воды с разной температурой.

Теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь, она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр.

Подача холодной воды осуществляется через кран с обратным предохранительным клапаном.

Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях.

К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Виды

Баки для горячей воды представлены различными моделями. Среди самых распространенных типов конструкций выделяют встроенный резервуар, выносной и бак на трубе. Каждая из представленных моделей имеет как свои положительные, так и отрицательные стороны.

Встроенный

Раньше конструкции встроенного типа делали в банях сразу в процессе их строительства. Нижняя часть водяной емкости была соединена с топкой, и тогда жидкость нагревалась от огня в печке. Это привычная и стандартная конструкция, которая используется давно. Большим ее плюсом является то, что вода в резервуаре нагревается довольно быстро и больших хлопот с вариантом подогрева воды у него нет. Жидкость из такого резервуара берут, используя ковшик, поднимая крышку или монтируя в бочку кран. Тем не менее, такой резервуар может быть небольшой емкости. Объем в данном случае напрямую зависит от габаритов каменки или котла. А также большая часть тепла от печи уходит именно на обогрев емкости с жидкостью, что понижает уровень теплоотдачи в парилке.

Выносной

Главное удобство такого типа конструкции заключается в том, что резервуар можно установить где угодно, в зависимости от удобства. Размещается такая емкость чаще всего в моечных или в душевой возле парилки. В качестве устройства нагрева здесь используется теплообменник, находящийся в печке, который связан с резервуаром при помощи труб из меди и латуни. Принцип работы заключается в том, что по теплообменнику осуществляется поступление холодной воды, а поднимается назад уже горячая.

На трубе

Данные модели целесообразно использовать, когда парилка используется довольно продолжительное время. В таком случае емкость с водой находится над трубой. Монтаж такой конструкции сложнее остальных, но имеет больше преимуществ. Бак с водой обычно устанавливается на чердаке. Подогретая вода долгое время сохраняет свою высокую температуру даже после того, как топка печи прекращена. Сама конструкция не загромождает пространство в бане, так как находится на чердаке. Эту конструкцию хорошо использовать в бане с большим количеством людей, ведь бак вмещает в себя большой объем воды, да и её прогрев осуществляется в предельно короткое время.

Ещё бак для горячей воды на трубе принято называть самоварным из-за его принципа работы. Обычно для производства самоварных систем используется нержавеющая сталь. Благодаря такому материалу вода в емкости прогревается очень быстро

Но крайне важно не допускать закипания жидкости в резервуаре. Это правило относится ко всем типам систем

Также довольно популярной моделью являются баки навесного типа. Это очень удобная конструкция, которая устанавливается прямо над печью, что позволяет прогреть воду. Такой бак очень удобно использовать в небольшой бане, так как емкость для воды занимает мало места. Но самым типичным их недостатком является то, что люди, находящиеся в парной, могут случайно прикоснуться к раскаленным стенкам бака и получить серьезные ожоги. К тому же объем таких баков не всегда велик и вода в них может быстро закипеть. Для этого рекомендуется периодически сливать воду и заливать холодную. Тем более что такие баки оснащены кранами для слива воды.

Угловой бак для воды устанавливается в углу парилки. Это является плюсом, так как такая конструкция не загромождает пространство в бане.

Баки для воды горизонтального расположения имеют овальную форму и скорее напоминают бочку.

Существуют так же баки с так называемым ТЭНом. ТЭНы – это нагревательные элементы, обеспечивающие подогрев воды от электричества. ТЭНы в последнее время также приобрели особенную популярность. Даже многие банные печи сейчас работают не на дровах, а при помощи этих устройств. Их ведущими производителями являются фирмы «Харвия», «Хело», а из отечественных производителей популярностью пользуется кампания «Ермак». Кроме того, существуют и комплексные аппараты, воду в которых можно нагревать как от электросети, так и от тепла печки.

Ещё стоит упомянуть и о такой модели, как расширительные емкости. Главная функция такого устройства заключается в компенсировании избыточного давления в отопительной системе. Это всегда случается при увеличении температуры воды. То есть суть в том, что такой накопительный бак помогает поддержать оптимальное давление в системе. Часто расширительные баки применяются для больших систем отопления, например, для общественных бань.

Приставной бак для горячей воды тоже считается одним из самых востребованных. Для подогрева воды резервуар просто приставляется к перегородке печи, и вода в нем нагревается.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

    Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Принцип работы

Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.

Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя

Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.

Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.

Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.

Как он функционирует

В основном накопительные нагреватели воды имеют следующий принцип действия, который основан на подогреве жидкости до определенной температуры, установленной на необходимом уровне в автоматическом режиме. При этом холодная вода поступает в бойлер под напором, а горячая выходит из него под этим же давлением.

В основном электрические накопительные агрегаты имеют выгодный режим работы — это температура от 60 до 65°C, которая создает комфорт пользователю. При этом потери тепла низкие, чем при функционировании бойлера на полной мощности.

Факторы, от которых зависит скорость нагрева жидкости, следующие:

  • объем агрегата;
  • мощность тэна.

В первом варианте чем большую емкость имеет накопительный бойлер, тем дольше греется вода. Например, если электрический нагреватель 100 л, а обогреватель (тэн) с мощностью 1.5 кВт, тогда вода до максимума согреется за 205 минут. А если дома установили электрические нагревательные агрегаты малого объема, например, 22 л, то вода в нем согреется всего за 22 минуты.

В основном если электрические накопительные агрегаты имеют большой объем, то для них необходим мощный нагревательный элемент. В том случае если их емкость до 150 л, то в них установлен 1,2 — 2 кВт тэн. А если рассматривать принцип работы такого обогревателя, то можно отметить, что все электрические накопительные агрегаты работают одинаково, а их функционирование основано на так называемом косвенном нагреве воды, поступающей из водопроводной системы в бак.

Фактически подогреватель постоянно заполнен и находится под давлением. После того как включен источник тепла, в теплообменник (имеет форму спирали) начинает поступать нагретый теплоноситель, он охлаждается и начинает греть жидкость, которая заполняет бак. Циркуляция создается ввиду поднимающейся нагретой воды из нижней части бака. Фактически эффект такой естественной циркуляции позволяет обеспечить равномерный прогрев жидкости в бойлере. Но для того чтобы вода достигла заданной температуры, должно пройти некоторое время, и вся емкость накопительного водонагревателя будет заполнена горячей водой.

В том случае если необходимо, чтобы вода быстро нагрелась до определенной температуры, тогда для дома следует выбрать электрические накопительные агрегаты с послойным нагревом. В таком агрегате нет естественной циркуляции, а граница между слоями опускается.

В верхней части почти сразу после подключения водонагревателя к электрической сети образуется теплая вода, которая пригодна к употреблению. Такие накопительные электрические агрегаты по мере опустошения вновь наполняются холодной водой, которая поступает в нижнюю часть устройства, а горячая, пройдя патрубок, расположенный вверху накопителя, выходит из бойлера. Это происходит вследствие возникшей разной плотности жидкостей, так как в этом случае не происходит их интенсивное перемешивание.

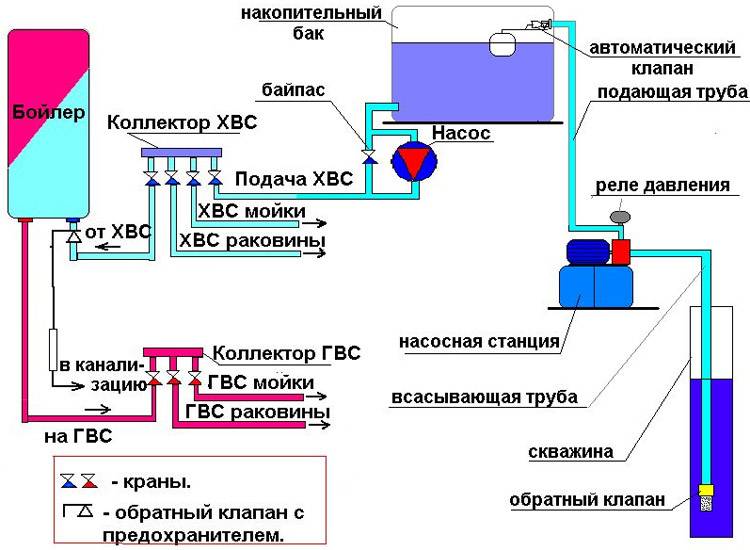

Система водоснабжения частного дома с накопительным баком — схема

Практикуют два способа подключения накопительной емкости к водопроводной системе – с верхним и нижним положением.

С верхним расположением

Бак устанавливается на втором этаже дома или в чердачном помещении. По тому же принципу работают водонапорные башни в деревнях и небольших поселках. Такой вариант имеет следующие преимущества:

  • Вода поступает к точкам водоразбора самотеком без применения насоса, при этом система водоснабжения является энергонезависимой (может работать без электричества)
  • Емкость легко устанавливать и обслуживать.

Следует сделать оговорку: хотя вода и поступает самотеком, ожидать сильного напора не приходится. Как известно, перепад высот в 10 м создает напор в 1 атм. Таким образом, если разместить бак-накопитель на чердаке двухэтажного дома с потолками высотой 3 м, то давление воды в кране на первом этаже составит приблизительно 0,6 атм., и это без поправки на гидравлическое сопротивление трубопровода. На втором этаже напор будет вполовину меньше.

Душ Шарко при такой системе водоснабжения устанавливать бессмысленно, но для дачного домика она вполне сгодится.

Существенный недостаток данной схемы состоит в том, что накопительная емкость занимает полезное пространство. Ведь чердак можно было бы превратить в мансарду или использовать для хранения каких-нибудь вещей или сезонного оборудования. В качестве альтернативного решения можно предложить установку бака на специальной эстакаде вне дома, но это чисто летний вариант.

Для пользования водой зимой придется сооружать электрообогрев и утепление не только самого бака, но и ведущих к нему и от него трубопроводов.

С нижним расположением

Этот вариант выбирают те, кто стремится все доступное пространство использовать с максимальной эффективностью.

При данной схеме накопительный бак закапывают в землю. На полуметровом слое почвы, которым присыпана емкость, можно выращивать цветы или овощи, так что ни один квадратный метр не пропадет даром.

При этом размеры бака ничем не ограничиваются.

Очевидно, данный вариант также не является безупречным. Прежде всего в схему водоснабжения придется вводить насосную станцию, без которой вода в кран или стиральную машину не попадет.

Второй момент: расположенную под землей емкость трудно ремонтировать и чистить. И последнее: чтобы минимизировать воздействие сил морозного пучения грунт над баком придется утеплять.

Особенности подземной установки:

  • Пластмассовый бак должен иметь круглую форму или ребра жесткости, в противном случае вокруг него необходимо будет соорудить бетонную оболочку.
  • В верхней части необходимо предусмотреть отверстия для ревизии и чистки.

Бак следует устанавливать с уклоном до 15 градусов, так чтобы осадочные массы скапливались с одной стороны как раз под люком.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

  • Накопительная емкость занимает много места, отнимая у дома полезную площадь;
  • Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
  • Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

  • Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
  • Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
  • Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

  • Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
  • Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Меры безопасности при эксплуатации водонагревателя

Все электрические приборы требуют аккуратного обращения с собой и соблюдения мер безопасности. Поскольку прибор подключается к сети электрического питания, то он представляет особый класс опасности, при котором возможны травмы от электрического тока.

Поэтому всегда следует соблюдать требования во избежание получения травм и порчи прибора:

  1. Запрещено снимать корпус нагревателя с включенной в розетку вилкой.
  2. Розетка, к которой будет подключаться нагреватель, должна иметь заземление.
  3. Нельзя включать бак в розетку, если в нем нет воды. Проверить ее наличие можно, открыв кран горячей воды. Если она бежит, значит, бак наполнен.
  4. Необходимо проводить своевременное обслуживание бака: чистка от накипи и других примесей. Это убережет его от повреждений.

Чистка водонагревательного устройства от накипи и других примесей

Следует помнить, что самыми уязвимыми элементами нагревателей является ТЭН и накопительный бак. Именно они подвержены наибольшим нагрузкам агрессивных сред.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

Накопительная емкость в системе локального водопровода

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

Монтаж накопительного бака для воды

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

То есть, получается так, что накопительный бак для водоснабжения дома – это достаточно широкий модельный ряд конструкций. Выбрать под необходимые нужды одну из них проще простого. Главное понимать, что многое будет зависеть от финансовых возможностей потребителя. Жизнь показывает, что пластиковые накопители для воды – оптимальный вариант в этом случае. Это дешево, это гарантия прочности и долгосрочной эксплуатации, это огромный выбор в плане объема бака. Сюда можно приплюсовать простоту установки и обвязки, не требующей использования сложных технологий и инструментов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
