Делаем отопительный щиток из кирпича для железной печи своими руками

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

  • канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
  • колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

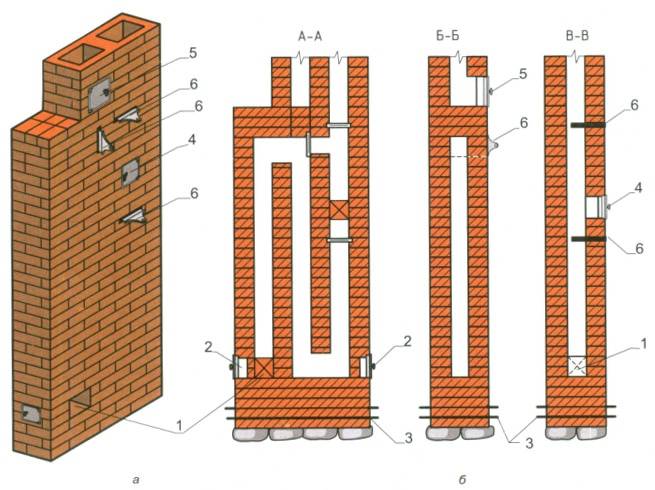

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Как изготовить отопительный щиток для металлической печки своими руками

На сегодняшний день магазины предлагают огромный выбор всевозможных теплонакопительных конструкций, однако изготовить щиток своими руками совершенно не составит труда.

Для сооружения щитка своими руками нам понадобятся такие инструменты:

  • кирка;
  • линейка;
  • рулетка;
  • отвесы;
  • угольник;
  • шнур;
  • молоток;
  • комбинированная кельма.

Материалы будут необходимы следующие:

  • огнеупорные кирпичи (количество нужно выбирать в соответствии с тем, какого размера вы хотите отопительный щиток);
  • глина;
  • песок;
  • гидроизолирующий толь;
  • специальные прочистные дверцы;
  • колосниковая решетка для вентиляции;
  • несколько дымовых перемычек.

Недостатки металлических варочных печей и как их исправить

Изменение эффективности металлической печи при применении щитка.

  1. У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
  2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой – от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
  3. Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
  4. Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.
  1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи – это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

  1. Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
  2. С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

Щиток, имеющий топку.

  1. Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
  2. Кирпич имеет хорошую теплопроводность, а главное – высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВтСечение трубы, в миллиметрах
3,5130×130
3,5÷5,2130×190
5,2÷7,0130×260
7,0190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Для каких приборов применяется щиток

Две самые популярные ситуации:

  • Приобретение печи из металла, которая вместе с тем считается камином.
  • Применение кирпичной варочной плиты.

Также щиток из кирпича популярен среди жителей коттеджей, в которых установлены шведские печи Жирнова. Снаружи они могут напомнить камин, а конструктивно состоят из топочного отделения и электрической плите: значительная часть тепла уходит на теплоснабжение, маленькая часть — на приготовление.

Печи производства Ферингер также во многих случаях восполняются стеной из кирпича, что дает возможность увеличить их продуктивность.

Если отопительный щиток для печи из металла или кирпичной плиты не применяется, то тепло, полученное от сгорания топлива, в прямом смысле летит в трубу. А в случае его наличия тепло задерживается, что дает возможность нагреть помещение.

Печь со щитком для отапливания помещения

Тепловой щиток, имеющий вид толстой стены из кирпича, можно сопоставить с газовоздушным теплообменным аппаратом, который пристраивается к любой печи с целью увеличения эффективности ее работы. Газовые потоки под влиянием тяги дымоотвода двигаются по горизонтальным и вертикальным каналам в середине стенки.

Рабочий принцип данного устройства построен на заборе тепла у газов дыма. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стенка долго стынет и продолжает отдавать тепло после прогорания топлива.

В основном, щиток не оснащается своей топкой, играя роль лишь добавочного элемента. Но порой системой предусматривается наличие топливника.

Роль, которую играет кирпичный щиток, особенно важна. Это устройство дает возможность увеличить результативность воздушного отопления при работе печей разного типа:

  • стальной печи-камина;
  • каменки;
  • простой буржуйки, КПД которой как правило не больше 30-40%.

Во время использования стены из кирпича с воздушными каналами в середине вы получаете возможность уменьшить расход дров во много раз, обеспечив необходимое теплоснабжение в помещении.

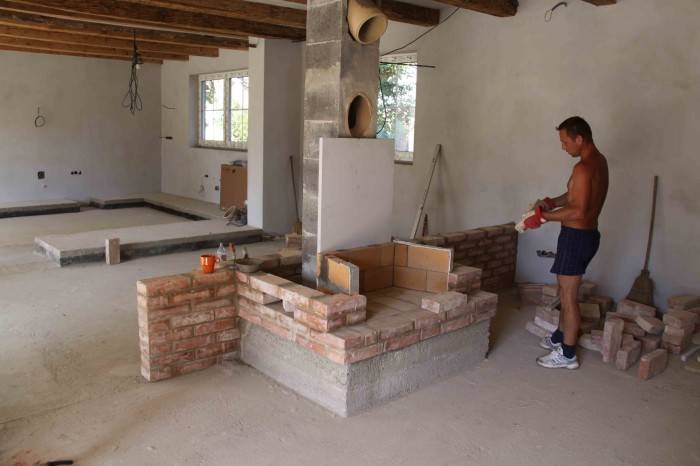

Требования к установке кирпичной печи

В первую очередь важно определиться с местом установки агрегата еще на стадии заливки общего фундамента здания. Агрегаты из кирпича потребуют выполнить для них отдельное основание

И делать это лучше сразу. В противном случае потребуется срывать полы и делать свайный фундамент с бетонной плитой.

По месту монтажа – оптимальный вариант кухня. Такую конструкцию можно сделать небольшой по размеру или выложить русскую печь с лежанкой. Выбор зависит от размеров помещения и финансовых возможностей

При заливке плиты, важно учитывать увеличение размеров на 150 мм с каждой стороны от стенок печи. Но потребуется учесть размеры дымохода из кирпича и сделать фундамент и под него

Кирпичная печь для дачи – это оптимальный вариант, если позволяют габариты кухни и ее постоянное использование. При длительных перерывах и нахождении обогревателя в сыром, неотапливаемом помещении в растворе могут образовываться трещины. Печь потребуется протопить, обнаружив место прохода дыма замазывать раствором шамотной глины.

Седьмой ряд щитка отопительного.

Шестой и седьмой ряды щитка.

Седьмым рядом перекрываем первый горизонтальный канал.

Внимательно посмотрев можно увидеть что в этом ряду нарушается перевязка.

Я выпустил все кирпичи которые перекрывают канал тычками в сторону плиты.

Когда будет установлен каркас плиты он перекроет все эти кирпичи поэтому здесь можно пренебречь перевязкой.

У меня вход дымовых газов из плиты в щиток слева, значит выход из первого горизонтального канала во второй делаю в левой части щитка.

Обратите внимание что высоту первого горизонтального канала и ширину выхода из него я сделал величиной в кирпич. Это предотвратит перегрев щитка в этом месте и позволит войти газам в последующий канал с большей скоростью. Скорость потока газов очень важна для печи с канальной системой дымооборотов

Скорость потока газов очень важна для печи с канальной системой дымооборотов.

Скорость должна быть достаточной но не слишком быстрой, тогда печь будет хорошо топиться и в то же время будет лучше накапливать тепло.

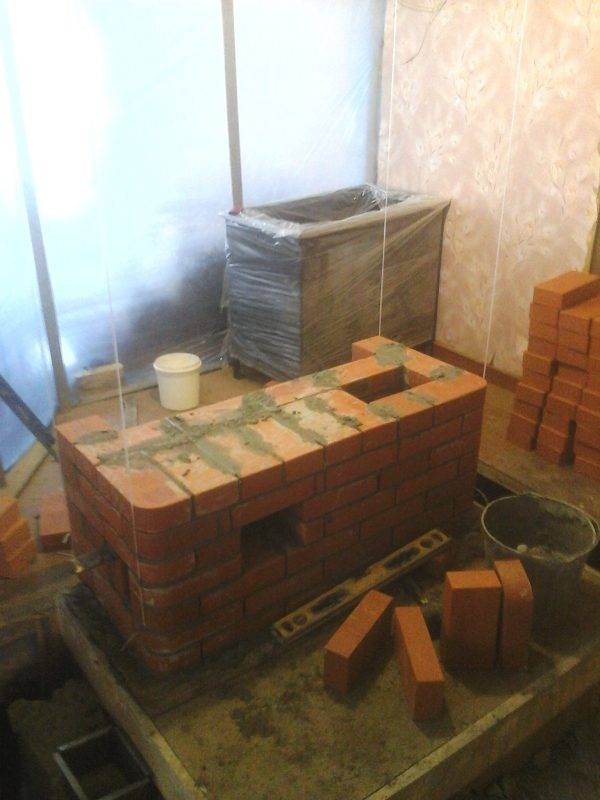

Кладка печи с духовкой и плитой своими руками: основные этапы

После создания чертежей можно приступать к основной работе. Кладка требует определенных навыков и знаний. Лучше доверить работу опытному печнику.

Этапы кладки печи с плитой:

  1. На первом ряду следует сделать монолитную кладку. Для краев используют цельный кирпич. В середину можно положить половинки.
  2. На третьем и пятом ряду оборудуют отсек для зольника. На пятом делают перекрытие между топкой и камерой сбора золы. Также делают сушку.
  3. Начиная с шестого ряда можно обустраивать печку изнутри. На седьмом ряду устанавливают решетку колосника и дверцы для топки.
  4. На топку отводиться восьмой, девятый и десятый ряд. Тут делают короб сушилки. На одиннадцатом ряду монтируют стальные полоски. Потребуется оставить место для дымохода.
  5. Плита формируется на двенадцатом ряду. На тринадцатом ряду можно установить плиту. Дальше монтируется водонагревательная конструкция, которая перекрывает дымоход. Он же укладывается начиная с четырнадцатого ряда.

Постепенно печка готова. Но сама кладка имеет массу нюансов и достаточно непросто сделать все правильно. Следует соблюдать определенные размеры и уклоны.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

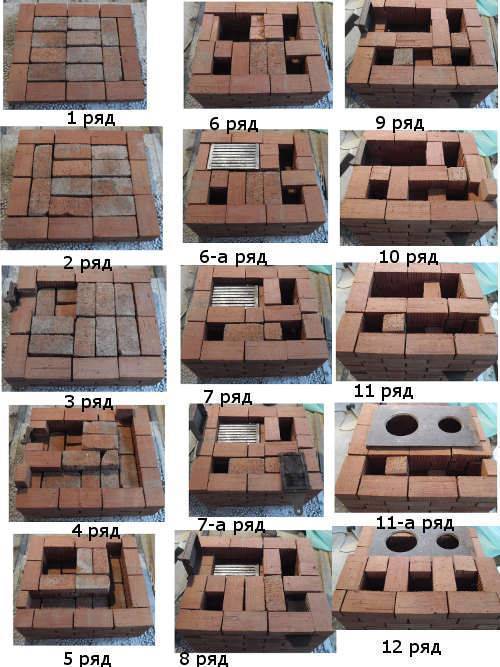

Порядовка варочной печи

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

  • приготовление пищи — варка, жарка, тушение и выпечка;
  • сушка одежды, обуви, продуктов питания;
  • нагрев лежанок для сна;
  • возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.

  • Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
  • Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
  • На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
  • В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

  • На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
  • На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
  • На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
  • Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
  • Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

  • 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
  • На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
  • На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
  • 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
  • На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
  • Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Как выложить щиток с автономной топкой

Как выглядит

Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток.

Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид).

Особенности кладки

Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:

  • 1 и 2 ряд выкладываются в соответствии с порядовкой.
  • В 3 ряду необходимо оставить зольник под топку.
  • 4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
  • 5 ряд аналогичен четвертому (соблюдается перевязка швов).
  • 6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.

  • В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
  • В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
  • 9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
  • 11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
  • В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

Прочие порядовки – это кладка щитка (смотреть на схеме).

  • В 16 ряду необходимо стесать кирпич справа у второго канала.
  • В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
  • В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
  • В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
  • В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Важно! Следите за толщиной швов – она не должна превышать 3-5 мм.

Размеры, на которые следует ориентироваться:

  • Длина – 1400 мм.
  • Ширина – 1020 мм.
  • Высота — 2170 мм.
  • Масса — 2800 кг.
  • Длина стальной полосы над духовкой – 550 мм.

Алгоритм кладки

Сооружение отопительного щитка начинается с кладки и гидроизоляции фундамента. Раствор в фундаменте выравнивают с помощью уровня, оставляя 10 сантиметров до уровня пола. На высохший слой укладывают кирпич и лист гидроизоляционного материала (как правило, используется рубероид), намечают край конструкции. Затем кладут второй слой кирпича, окончательно сравнивая его с уровнем пола. Последовательность сооружения фундамента одинакова для всех типов теплонакопительных щитков. Последовательность укладки рядом следующая:

1 ряд полностью укладывается кирпичом;
2 выкладывают, следуя покровке;
3 ряд строится также как и 2;
В 4 ряду устанавливаются чистки и оставляют окошко, которое будет служить соединительным каналом;
5 ряд укладывается по типу 4, следует обратить внимание на швы;
В 6 ряду оставляют два канала;
Начиная с 7 ряда до 25, все кирпичи следует укладывать по порядовке
На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, это обеспечивает более прочную связку швов;
В 10, 18 и 24 рядах необходимо установить дымовую задвижку справа;
На уровне 21 и 22 слоев устанавливают самоварник, который будет перекрыт на 27 ряду, объединившем 2 левых канала в один общий.
На 28 ряду нужно поставить еще одну перемычку, а 29 выкладывают, в соответствии с порядовкой.
На 30 ряду перекрывается канал слева, а также вновь устанавливается задвижка.
На 31 и 32 слоях необходимо обеспечить перекрышу и перевязку швов;
Уровни 33, 34 и 35 рядов укладывают на основании порядовки, а на финальном – 36 слое обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Итак. Мы разобрали, что такое отопительный щиток для металлической печки и установили его своими руками.

Строительство кухонной печи со щитком своими руками

Используя порядовки, составленные профессиональными печниками, можно заняться строительством дачного очага своими силами. Новичкам рекомендуем предварительно изучить все тонкости печной кладки и приготовления раствора.

Бюджетная отопительно-варочная печь

Внешний вид дачной печи с плитой и щитком

Эта простая модель работает в зимнем и летнем режимах. В летнее время года каналы щитка перекрывают задвижкой, расположенной в 7 ряду, и пускают горячие газы сразу в трубу. Для строительства нужны такие материалы и печные приборы:

  • 290 штук красного керамического кирпича;
  • колосники 24*25 см;
  • топочная дверка 25*18 см;
  • поддувальная дверка 13*13 см;
  • кухонная чугунная плита с конфорками 72*29 см;
  • три задвижки 13*13 см.

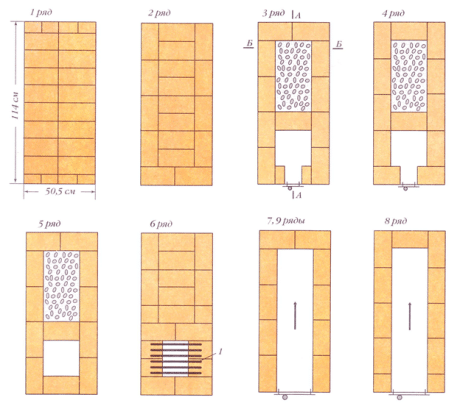

Схема кладки первых девяти рядов

Простая печь со щитком в торце

Щиток располагают не только сбоку, но и в торце конструкции. Такой вариант считается наиболее простым и идеально подходит для летней кухни или небольшого дачного домика. В модели, представленной на первой схеме, нет поддувала, она работает по принципу «голландки» – воздух в топочную камеру поступает только через щели в дверке. При необходимости высоту стояка несложно увеличить или уменьшить, добавив или сократив несколько рядов. Сквозные отверстия под печью – шанцы, повышают теплоэффективность и увеличивают пожаробезопасность.

Печь с торцевым щитком: 1 – щиток, 2 – щанцы, 3 – плита

Разрез дачного очага и принцип движения газов

Порядовая схема отопительно-варочной печи

На основе этой простейшей модели разработана усовершенствованная конструкция с колосниковой решеткой и поддувалом. В этой схеме первый сплошной ряд укладывают непосредственно на фундамент.

Усовершенствованная модель с поддувалом

Порядовка с поддувалом и решеткой

Для строительства одной из этих модификаций нужно приобрести:

  • 220 штук красного кирпича;
  • топочную дверку 21*25 см (для модели без поддувала с отверстиями);
  • плиту 41*71 см;
  • задвижки 13*13 см;
  • колосниковую решетку и поддувальную дверку (только для второго варианта).

На основе этой же схемы также разработана кухонная помощница с водогрейным баком и духовкой.

Кухонная плита с водогрейным бачком

Модификация с духовкой вместо бака

Пристройка щитка к металлической печи

Современные отопительно-варочные печи из чугуна и стали тоже можно сделать более эффективными, пристроив к ним кирпичный щиток. Такой нехитрый ход позволит дополнить конвекционную печь греющей стенкой и сократить расход топлива. Строительство в этом случае сводится к кладке стояка с дымооборотами, к которому подключают печную трубу металлического теплогенератора. Если в доме две комнаты, то отопительный щиток устанавливают в простенке между ними.

Чугунная дровяная плита с кирпичным щитком

Более сложные схемы отопительно-варочных печей со щитком включают лежанку, сушильную камеру, дополнительную топку и другие детали, делающие домашний очаг функциональным и удобным. Однако каждый дополнительной модуль увеличивает массу постройки и расход топлива. Любой выбранный проект советуем согласовать со специалистом, чтобы доработать его под нужды конкретного дома.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
