Самостоятельный ремонт пеллетного котла — разбор частых проблем

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм.

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Техническое обслуживание обогревателя

Техобслуживание инфракрасного газового обогревателя, как и любой другой техники нужно проводить с определенной периодичностью. Это поможет избежать возникновения неисправностей при эксплуатации устройства.

Большой слой грязи увеличивает теплоизоляцию, которая значительно сокращает действие тепловых волн, передаваемых обогревателем в обрабатываемое пространство. В итоге снижается эффективность работы, что негативно сказывается на функционировании агрегата.

Производители указывают на необходимость и положенную регулярность чистки в инструкции к устройству. Обычно это нужно делать раз в год или по мере необходимости. При этом обязательно нужно выключить устройство и подождать пока оно охладится.


Расположение обогревателя в непосредственной близости от стены может привести к перегреву устройства и плавлению пластмассовых деталей. Пластмасса покрывает датчики тепла и вызывает нарушение терморегуляции. Восстанавливать приходится не только корпус, но и датчик

Чистка осуществляется при помощи влажной тряпки, которую нужно смочить в мыльной воде. Так можно мыть корпус нагревателя и место размещения баллона с газовой смесью. Сложные загрязнения можно удалять с помощью химических средств и щеток.

Для внутренней чистки обогревателя обычно по мере возможности применяется сжатый воздух. Струей воздуха нужно пройтись по поверхностям горелки и керамических пластин до полной очистки. Процедуру нужно осуществлять аккуратно, чтобы не повредить хрупкую структуру керамических деталей.

С помощью сжатого воздуха также очищается искровой зазор разрядника и отверстия горелки.

После проведения чистки устройства его нужно насухо протереть. Область горелки и искрового зазора перед запуском должна быть сухой.


Недопустимо проводить чистку абразивным способом. Струйная чистка может привести к серьезным повреждениям покрытия оборудования, что приведет к неполадкам

Перед очередным повторным использованием обогревателя нужно проверять подключение оборудования на наличие утечек. Все соединения трубопровода, питающего газом прибор, и газовые шланги проверяются с помощью мыльного раствора.

Если обнаружена утечка, то запускать устройство запрещается. Перед запуском необходимо убедиться в том, что утечка устранена.

Проведение профилактической чистки устройства и его осмотра поможет значительно продлить его срок службы.

Причины поломок настенного или напольного газового котла

Газовые котлы редко ломаются. Это происходит в следствие естественного износа оборудования, либо из-за заводского брака. Другие случаи поломок обязательно связаны со следующими факторами.

Загрязнённая вода в двухконтурных

Котёл может сломаться из-за воды. В группе риска, в первую очередь находятся двухконтурные аппараты, используемые не только для отопления, но и для горячего водоснабжения.

Дело в том, что ржавчина из трубопровода, другие фракции, за год засоряют тонкие трубки теплообменника.

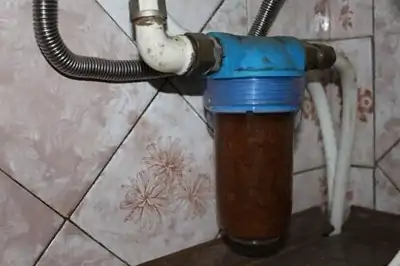

Избежать неприятностей, связанных с качеством воды, поможет фильтр грубой очистки. Он устанавливается при монтаже на трубу подачи жидкости. Для большей безопасности можно добавить в систему мелкозернистый фильтр, или установить полноценную систему очистки.

Электричество — источник проблемы

Бытовая техника устойчива к перепадам напряжения и отключению электричества. Но газовый котёл — более тонкое оборудование. Скачок напряжения вызовет выключение котла или поломку электроники. Неисправность аппарата или отключение электричества приведёт к замерзанию труб отопления.

Во избежание печальных последствий устанавливают хотя бы одно из дополнительных устройств.

Стабилизатор — прибор, который решит проблему скачков напряжения. Размер его невелик, устанавливается как в квартире, так и в частном доме.

Фото 1. Электронный стабилизатор напряжения Ресанта Lux для котла отопления. Устройство крепится на стену.

  • Источник бесперебойного питания. Будет выравнивать входное напряжение. Позволит котлу некоторое время работать при отсутствии электричества. Уместно использовать и в квартире, и в доме.
  • Бензогенератор. Никак не влияет на стабильность сети, но может спасти при длительном отключении тока. Используется только в частном секторе.

Внимание! При покупке генератора уточните, является ли он действительно однофазным

Нарушения инструкции по установке

Установка сложного оборудования непрофессионалом повлечёт за собой тяжёлые последствия. В частых случаях возникают следующие неполадки:

В процессе монтажа пренебрегли заземлением. Это приводит к накоплению статики на корпусе устройства. При возникновении электрической дуги часто из строя выходит автоматика котла. После монтажа не выпустили воздух из системы. Образовавшаяся пробка приведёт к разрыву труб теплоносителя и поломке насоса

Нарушения в обвязке системы газового котла, с чугунным теплообменником, вызовет раскол важной части аппарата

Условия эксплуатации

Если монтаж газового котла выполнен правильно, эксплуатационные проблемы возникают только из-за погодных условий. Холодной зимой желание согреться толкает людей на использование котла в максимальном режиме. Оборудование такие условия выдерживает, а вот газовая система — нет. Снижение давления топлива приводит к перебоям работы аппарата. Автоматика начинает выключать котёл. Проблема в том, что это нельзя назвать поломкой и устранить её не получится.

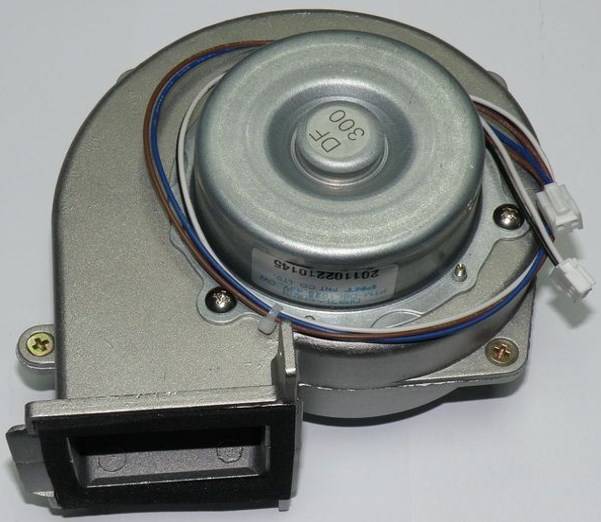

Воздушная турбина

Подшипники – это наиболее проблемная часть любого вентилятора. Из-за увеличения коэффициента трения в подшипнике, увеличивается нагрев и значительно снижается скорость вращения ротора, а следовательно и лопастей. Есть и другая причина нагрева корпуса сопряженного со снижением производительности воздушной турбины – межвитковое замыкание.

В первом случае, ремонт можно провести своими руками, раскрутив устройство и смазав подшипник «графиткой», или любой другой устойчивой к высоким температурам смазкой. В случае проблем с обмоткой двигателя, решить данный вопрос без вмешательства специалистов вряд ли получится.

Устройство и принцип работы

Типичная пеллетная горелка устроена и просто и сложно одновременно. Составными частями устройств являются:

  • лоток для закладки топлива;
  • жаровня;
  • вентилятор;
  • разжигающее приспособление.

Типовая горелка, которая работает на пеллетах, изначально поставляется в большинстве случаев с полным набором необходимых деталей и приспособлений. Кроме автоматики (контроллера), туда входит шнек, подающий сами пеллеты. Обязательно должен быть лямбда-зонд. Эта деталь отмеряет оставшийся объем воздуха и подстраивает горение соответствующим образом. Топливный резервуар принято именовать бункером.

Между шнеком и горелкой может ставиться гофра из пластмассы. Ее основная функция — профилактика распространения пламени при возникновении обратной тяги. Ключевыми узлами пеллетной горелки также будут электрический нагреватель (работающий автоматически) и вентилятор, который находится в нижней или задней части устройства. Поскольку подача горючего в камеру сжигания происходит автоматически, трудоемкость работы существенно сокращается. В самодельных модификациях горелок преимущественно используется контроллер на Arduino.

В связке с ним обязательно должны быть:

  • дисплей;
  • цифровой датчик нагрева;
  • от 4 до 6 кнопок;
  • несколько реле и транзисторов.

Что касается редукторов, то они, конечно, не используются (ведь это не газовое оборудование, в конце концов). А вот мотор-редукторы вполне находят себе применение

Большинство производителей акцентирует внимание, что такие узлы универсальны, то есть подходят для подавляющей части моделей горелочных систем с поддувом и без него, имеющихся на рынке. Мощность устройств обычно составляет 25, 40 или 60 Вт

Принцип работы пеллетного котла

Пеллетный котел BURNiT PеlleBurn

Как отмечалось, в качестве топлива такие котлы используют пеллеты, то есть гранулы из прессованной древесной стружки, опилок и прочих подобных отходов.

Работа котла основывается на предельно простом принципе. Вы загружаете пеллеты в специальный бункер, оттуда они по шнеку поступают незначительными порциями к горелке, в которой и осуществляется сгорание гранул.

Под воздействием пламени происходит нагрев воды в специальном резервуаре, подключенном к отопительной системе.

В результате при минимальных затратах вы получаете надежный, экологически чистый и высокоэффективны й обогрев.

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Принцип работы

Как отмечалось выше, котлы пеллетного типа состоят из трех специальных механизмов:

  • котла с горелкой;
  • транспортирующей установки, чтобы подавать гранулы;
  • бункера для топлива.

Если говорить о работе подобного котла, то это осуществляется по следующей методике:

  • пеллеты кладут в бункер для топлива;
  • их подача в котел делается при помощи транспортера шнекового типа;
  • в котельной топке пеллеты начинают гореть и нагревают тепловой носитель.

В отопительных решениях подобного типа применяется вариант топливного сжигания «сверху вниз». В этом случае горение будет осуществляться существенно медленнее, чем в простой топке, где пеллеты горят «снизу вверх», а нагретые газовые потоки циркулируют и вовлекают в это все топливные слои, расположенные выше. Реализовано это таким образом, если говорить о конструкции, что в топке располагается горелка с форсункой, которая подает нагретый воздух сразу в зону горения.

Это дает возможность осуществлять контроль скорости сжигания топлива, благодаря чему огненная область постепенно уходит вниз. Подача нагретого воздуха позволяет сжигать топливо существенно эффективнее. Кроме того, в таком случае золы и сажи формируется существенно меньше, а КПД таких котлов возрастает с 93 до 96 процентов.

Кроме того, механизм работы пеллетного котла дает возможность работать на одной закладке чуть больше 24 часов, что делает подобную технику отличным решением, чтобы использовать его в быту. К тому же, наличие бункера для топлива дает возможность сделать работу оборудования такого типа полностью автоматической.

Вопросы и ответы

Мало того, что мой котел тухнет через 10-15 секунд после розжига, так еще и загорается красная лампочка на дисплее. Котел импортный, но в ТУ причин этому масса. Как быть?

Лучше вызвать газовую службу, так как красный цвет лампочки указывает на массовую поломку, которая и блокирует дальнейшее использование котла в аварийном режиме.

Когда сильный ветер на улице, у меня в доме практически невозможно зажечь котел. Мало того, что он тухнет, так и повторный розжиг не получается. В чем причина?

Вам поможет установка дефлектора, который предупреждает попадание воздушных масс в дымоход и нивелирует формирование обратной тяги. Устройство простое, но очень эффективное.

Начинаю разжигать котел, идет характерный хлопок (вроде как зажегся), но через несколько секунд смотрю в окошко, а пламени там нет совсем. Что это может быть?

Такая картина характерна для срабатывания газового клапана и автоматического прекращения подачи газа к горелке. Нужно вызвать мастера, который проведет ревизию всех элементов, участвующих в розжиге.

Подводя итоги, важно отметить, что выключение газового котла имеет множество причин, выявить которые и устранить самостоятельно невозможно. Лучше всего и безопаснее всего вызвать мастеров, которые быстро решат любую проблему

Не рекомендуется самостоятельно вскрывать котел, проводить осмотр его частей и делать ремонт, который может быть небезопасен для дальнейшего использования газового оборудования.

Оптимальный вариант

Полностью укомплектованный котёл – очень дорогостоящее оборудование. Его стоимость начинается от 100 тыс. руб., а для крупных объектов может стоить более миллиона. В то же время и самостоятельное изготовление установки тоже может оказаться слишком сложной задачей.

В такой ситуации наилучшим решением будет приобретение комплекта: автоматическая горелка с баком для гранул и системой подачи. Такой комплект может стоить от 17 до 81 тыс. руб. и предназначен для установки на, уже имеющуюся в доме, твердотопливную печь (подойдёт даже кирпичная печь с водяной рубашкой).

Преимущества способа:

  • Не требуется переваривать отопление.
  • Установка может занять менее часа.
  • В дальнейшем пеллетная горелка не будет мешать топить привычным топливом – дровами, углём или электричеством.
  • Дешевле полноценного котла, проще, чем самодельный вариант.

Способ монтажа может отличаться, в зависимости от типа и размеров котла, но суть работ сводится к тому, чтобы закрепить горелку вместо дверцы, или прямо в дверце зольника:

  1. Если размеры дверцы не совпадают с горелкой, её снимают и устанавливают металлическую переходную плиту с подходящим отверстием.
  2. Собирается бункер и устанавливается рядом с котлом.
  3. Затем устанавливается шнек, а к горелке подсоединяется гибкая гофра.
  4. Подключаются блок управления (на шнек).
  5. От труб отопления к блоку управления подключается датчик температуры.
  6. Блок запитывается от сети, и производятся настройки.

Заключение

Котлы на пеллетах имеет смысл устанавливать в том случае, если доступны пеллеты для отопления. Этот вид топлива просто хранить – они ничем не пахнут, не пачкают, не взрываются, и не пылят. Пеллеты безопасны – не выделяют при горении такое количество вредных веществ и шлака, как в случае с углём.

Доработка готового котла пеллетной установкой сделает процесс отопления более простым и экологически чистым. Загружать пеллеты в бункер нужно будет раз в три дня (более крупные бункеры заполняются раз в две недели).

Электромагнитный клапан

Электромагнитный клапан представляет собой запорную арматуру, которая непосредственно влияет на безопасность работы агрегата. Главным образом он устанавливается, чтобы в случае возникновения неполадки, он закрыл подачу горючего. Аварийные ситуации в работе газового отопления могут происходить из-за разных факторов:

  • падение давления топлива;
  • недостача жидкости в системе (можно проверить стыки, трехходовой клапан и трубы);
  • ухудшение тяги;
  • утечка газа.

Каждая из вышеописанных проблем является опасной для жизни человека, а потому дальнейшая работа системы недопустима. Именно поэтому и срабатывает электромагнитный клапан. Его первоначальное положение – он открыт. Для закрытия на него подается электрический импульс, приходящий от термопары, установленной над пламенем в камере горения или на дымоходе.

Сразу нужно сказать, что этот элемент выходит из стоя крайне редко, так как он имеет большой потенциал использования. Несмотря на это, все же случаются моменты.

Проверить работоспособность этого клапана можно двумя способами:

  1. Огневой. Используемая термопара заменяется на новую. Включается кнопка автоматики. Далее разжигается запальник и подносится огонь к концу термопары. При этом автоматика должна сработать.
  2. Инструментальный. Датчик удаляется из корпуса и вставляется ремонтный контакт. На него подается напряжение от 3 до 6В. Если электроклапан в порядке – автоматика сработает. В противном случае нужно производить замену этого элемента.

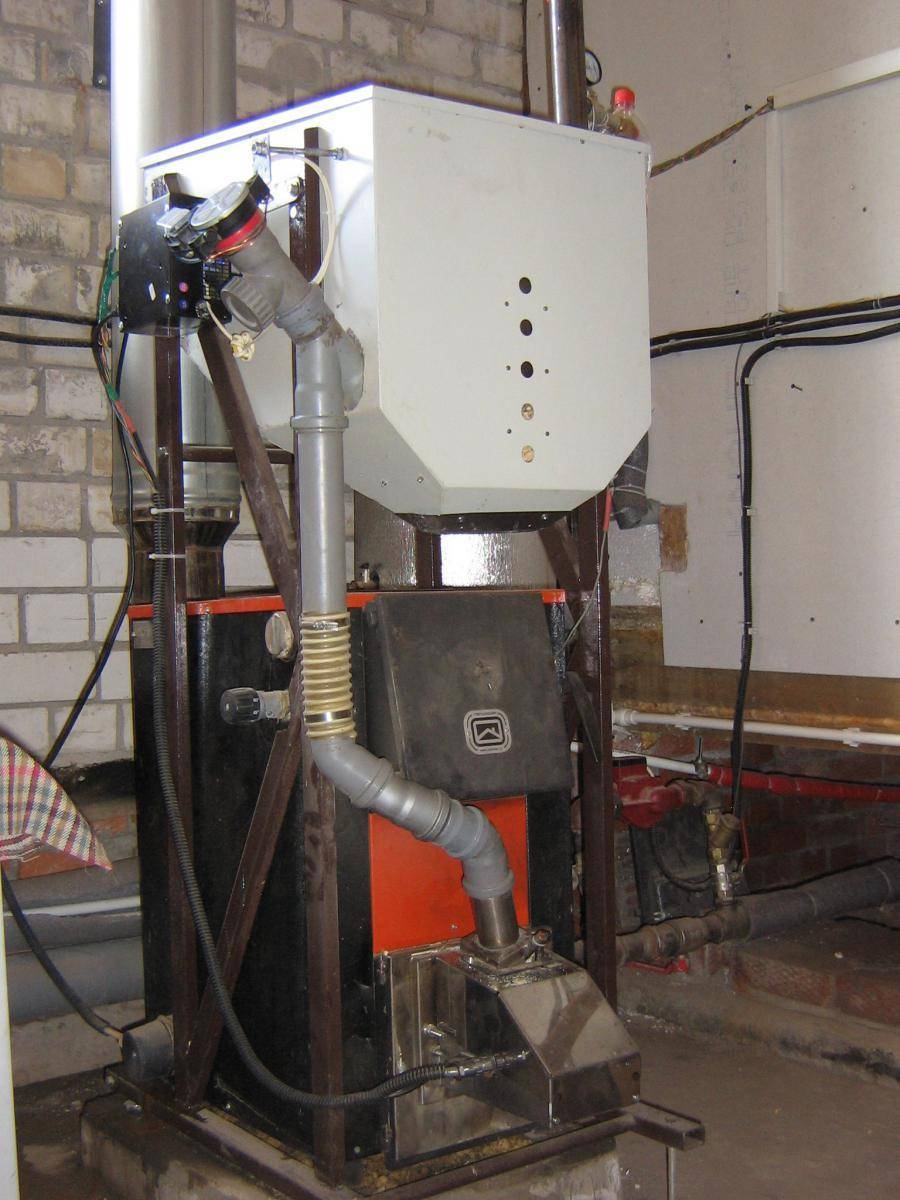

Подача пеллет.

Для подачи пеллет я смастерил временный фанерный бункер. Пеллеты подаются самодельным шнеком.  Шнек подачи пеллет вращается мотор-редуктором стеклоподьёмника от какого-то ВАЗа.     Питается “подача” отдельным БП 14вольт 10 Ампер. От этого же БП питается и электроника на горелке. Размер порции и паузы между ними определяет ЦП.    Схема ключа мотора подачи ни каких особенностей не содержит.

В качестве шнека я использовал завалявшийся дроссель из медной шины от сварочника. Растянул его до размера шага в 40 мм. Всё это проработало, и пока работает в пластмассовой сантехнической трубе 50 мм. Одну зиму такой шнек поработал, а потом его мотор скрутил, медяшка. Пришлось использавать остаток от дросселя. Сейчас, поскольку конструкция превзошла все мои ожидания, заказал фирменный шнек. Как получу, сразу покажу.

Почему котел не включается?

Достаточно часто котел не запускается из-за забитого дымохода. Решить проблему просто разобрав дымоотвод на составляющие, и очистив их от мусора и сажи.

Совет: если вы не хотите отмывать от сажи мебель, полы, стены и потолки котельного помещения, а также забежавшего в комнату кота, все операции по разборке и чистке выполняйте при включенном пылесосе.

Котел может не включаться из-за выхода из строя или некорректной работы газового клапана. Провести диагностику можно достаточно просто: необходимо определить, подключен ли котел к электросети и поступает ли газ на горелку. Если все в порядке, то проблема в плате управления либо в клапане. Ремонт газового клапана газового котла своими руками – это операция хоть и не самая сложная, но крайне ответственная, доверить которую можно только профессионалам.

И в качестве заключения: следует помнить, что лучшей мерой по предотвращению поломок котла является регулярная профилактика. Лучше всего ее делать два раза в год: до и после отопительного сезона.

Где заказать плату с доставкой

Иной раз для старых моделей котлоагрегатов плату невозможно починить и приобрести новую, в том случае если запчасти заводами уже не выпускаются, потому что агрегат снят с производства.

Тогда сервисному центру будет нужно изготовить новую плату для взаимозаменяемости старой, с применением трассировки, написанием собственного программного кода для контроллера и моделированием электронного блока на видоизмененной базе. В этом случае можно получить более современное изделие с увеличенными характеристиками.

Для тех пользователей, который проживают в другом районе такую плату можно заказать онлайн с доставкой.

В Москве и Московской области это можно сделать через онлайн-сервис “Запчасти для котлов”. Средние цены на такие усовершенствованные платы по России:

  • Domina E/Pie, 4 786 руб.
  • Ферроли, 6 974 руб.
  • Ферроли с дисплеем, 6 864 руб.
  • Vaillant, 12 314 руб.
  • Будерус, 15 171 руб.
  • Logamax U042-24K, 15 171 руб.
  • LED Buderus, 6 068 руб.
  • Протерм Скат 9-12 кВт, 10 430 руб.

Таким образом в случае выхода отопительного агрегата по причине сбоя электроники, нормальная его функциональность может быть восстановлена после того, как будет выполнен ремонт плат газовых котлов.

Такие услуги оказывают специальные сервисные центры, получившие аттестацию от производителя оборудования и имеющие соответствующее диагностическое оборудование.

Как устроена система отопления

Как уже было сказано, современные системы отопления – это технологически сложно составленные системы. И пользователь прежде, чем браться самостоятельно за ремонт, должен иметь представление об их устройстве.

Обычно весь процесс контроля работы установки, которая отапливает дом, осуществляется с помощью встроенного автоматического оборудования. Все системы котла взаимодействуют в комплексе, и с ними стоит ознакомиться довольно подробно

В группе, которая отвечает за безопасность, к основным элементам относятся следующие приборы:

  1. датчик, который отвечает за регулировку тяги. Он может выдерживать до 750 С. С помощью такого элемента есть возможность следить за общим состояние дымохода. Если происходят сбои при нормальном функционировании, то температура сразу же начинает повышаться, и датчик подает сигнал. Если его нет в комплекте, то дополнительно стоит приобрести еще один датчик, показывающий загазованность в помещении;
  2. такой элемент, как моностат, помогает защитить турбированную газовую установку от такой неприятности, как недостаточное отведение продуктов, которые остались после горения. Такое случается, если сильно засорена решетка теплообменника или есть проблемы в дымоходе;
  3. термостат «предельный» монтируется для того, чтобы можно было контролировать колебания температуры непосредственно теплоносителя;
  4. с помощью электрода осуществляется контроль работы пламени; если вода начинает перекипать, то вся установка приостанавливает свою работу;
  5. контроль давления внутри системы осуществляется через подрывной клапан. Если растет выше максимальной отметки давление, то по частям сбрасывается излишняя жидкость теплоносителя.
