Как сделать искрогаситель на трубу бани – возможные варианты конструкций

Самые простые

Можно приобрести данный элемент в уже готовом виде, после чего он будет установлен на трубу дымохода, или же можно заняться процессом его создания своими руками. При этом следует выделить некоторые виды искрогасителей, которые считаются самыми простыми. К ним относятся:

Наиболее простым вариантом считается конструкция, которая представлена заглушенной частью трубы, в которой сделаны круглые отверстия. Они могут быть просверлены или вырезаны

Важно выбрать такую трубу, которая будет немного больше дымохода, чтобы ее можно было легко на него одеть. Своими руками сделать конструкцию просто, однако сложность может возникнуть в процессе расчета необходимого количества отверстий
, а также определения правильного места их расположения, поскольку неправильные подсчеты могут привести к ухудшению тяги печной конструкции

Также в цилиндре в процессе эксплуатации возникает нагар
, из-за которого появляется неприятный запах от печи.
Другим видом считается использование на конце дымохода специальной металлической сетки, которая крепится хомутом
. Однако она быстро зарастает, поэтому ею нельзя пользоваться постоянно, кроме того, эффективность погашения искр находится на низком уровне у такого варианта оборудования;
Установка на конце дымохода сетки в виде купола
. Данный вариант считается эффективным и наиболее подходящим из всех простейших разновидности элементов.

При частом появлении искр в дымоходе следует проверить его тягу
, которая может быть слишком сильной, поэтому нужно будет немного ее уменьшить для более безопасного использования печи.

Как сделать искрогаситель на трубу своими руками

Когда летят искры из трубы бани, первое что нужно сделать – установить искрогаситель. Для некоторых приобретение данного элемента может быть не по карману, либо же могут возникнуть трудности в подборе модели по нужным размерам. Таким образом, изготовить искрогаситель самостоятельно оказывается куда проще.

Безусловно, первое, что нужно сделать – это запастись терпением и внимательно выполнить все замеры.

Важно! Помните о том, что ячейки сетки искрогасителя не должны превышать 5 мм. Работы производятся следующим образом:

Работы производятся следующим образом:

Полный замер выходного отверстия трубы дымохода, после чего выполняется эскизный чертеж будущих деталей защитного элемента;
Далее к листу металла прикладываются картонные эскизы и вырезаются готовые детали

Очень важно следить за точностью, поскольку деталь должна полностью соответствовать эскизу;
Для изготовления искрогасителя можно использовать часть от готовой сетки или сделать ее самостоятельно при помощи металлических прутков;
Каждый из стыков необходимо соединить посредством сварочного аппарата, после чего болгаркой их тщательно зачистить;
Каждую из деталей искрогасителя закрепить металлическими заклепками;
Полностью готовую защитную конструкцию нужно установить на дымоходную трубу, тщательно закрепив;
Дефлектор изготавливается из листа металла, который сворачивается в конус и скрепляется металлическими заклепками. К основанию искрогасителя дефлектор также крепится при помощи металлических заклепок.

Чтобы больше не задавать себе вопрос – почему из трубы бани летят искры, необходимо позаботиться об установке качественного и действующего искрогасителя.

Как решить проблему обратной тяги?

Если в бане происходит задымление, а сгорание топлива ослабилось – это явные признаки ухудшения тяги.

Если ваша дымоходная конструкция была установлена ремонтниками «под ключ», перед первой топкой важно проверить тягу. Сделать это можно следующим образом:

  • К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
  • Перед печью можно зажечь спичку и сразу же погасить ее. Если дым направился в дымоходный канал, значит с тягой все в порядке.

Основной причиной плохой тяги в большинстве случаев выступает так называемая холодная пробка – участок холодного воздуха в трубе. Решить этот вопрос довольно просто при помощи обычной горящей газеты. Помимо этого, справиться с этой проблемой позволит утепление дымоходной трубы в чердачном пространстве.

К другим частым причинам ухудшения тяги можно отнести:

  1. Труба имеет недостаточную высоту. Дело в том, что у короткого дымохода разница в давлении на входе и выходе ничтожна. Лучше всего размещать дымоходную трубу вблизи конька, в этом случае часть трубы, находящаяся снаружи, будет минимальна (напомним, труба дымохода должна быть выше конька минимум на 50 см;
  2. Сечение дымохода имеет недостаточную величину;
  3. Засор является наиболее частой и простой причиной. Распознать его можно по резкому и сильному ухудшению тяги, а решается данная проблема посредством прочистки специальным ершиком;
  4. Очень часто направление ветра влияет на тягу в дымоходной трубе. Дабы этого избежать, поверх дымохода следует установить защитный грибок.

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

  • Туалетным листом бумаги – как именно он отклоняется.
  • Направлением дыма от сигареты.
  • Появлением дыма в помещении – это уже обратная тяга.
  • Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
  • Желто-золотистым цветом пламени – хорошая тяга.

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

  1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
  2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
  3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

  1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
  2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
  3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

  1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
  2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
  3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Простейшие модели искрогасителей

Искрогаситель на дымоходную трубу любого диаметра можно приобрести в специализированном магазине или заказать мастеру-жестянщику. Однако, если у хозяина бани есть навыки слесарной работы, то ему вполне по силам будет изготовить такой аксессуар и самостоятельно.

Самый простейший искрогаситель – это заглушенный отрезок трубы, на боковых стенках которой просверлены или прорезаны круглые или щелевидные отверстия. Схематичнно это выглядит так:

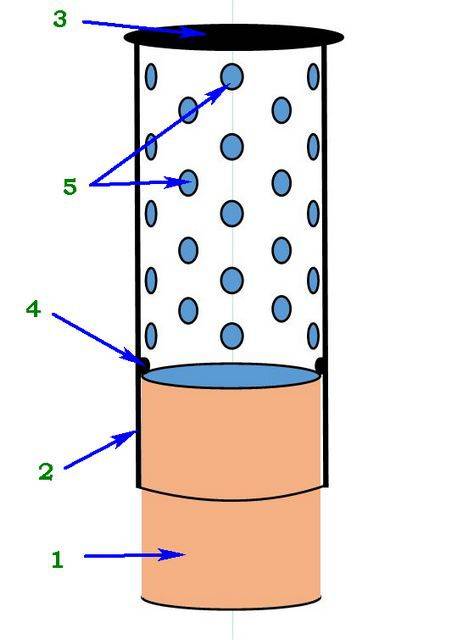

Наверное, самый простой искрогаситель

Труба дымохода – поз. 1. К ней подбирается отрезок трубы (поз. 2) чуть большего диаметра, так, чтобы он мог надеться сверху, но при этом не давал большого зазора. В верхней части приваривается заглушка (поз. 3). На стенках этого импровизированного искрогасителя размещают отверстия (поз. 5) – рядами или в шахматном порядке. Можно вместо отверстий прорезать горизонтальные щели шлифмашинкой. Внутри этого цилиндра предусматривают упоры (поз.4), для фиксации искрогасителя на оголовке.

Хотя схема и несложна, особого распространения она не получает из-за целого ряда недостатков. Так, весьма сложно рассчитать количество и диаметр отверстий, необходимых для обеспечения нормальной тяги. Такой искрогаситель придется достаточно часто снимать для очистки, так как отверстия постепенно будут зарастать копотью. А скопления нагара на внутренней части цилиндра может привести к появлению в помещении бани достаточно неприятного запаха гари.

Одним словом, это конструкция «для ленивых».

Другой простейший вариант – просто забрать выходное отверстие дымохода сеткой (решеткой). Это можно сделать, используя готовую металлическую сетку, закрепив ее по обводу трубы с помощью хомута, или же изготовив для нее обод с кронштейнами для крепления. Кстати, даже такие примитивные варианты встречаются в продаже, но, наверное, нет никаких проблем изготовить столь несложную конструкцию самостоятельно.

Сетка на торце дымоходной трубы — просто, но недостаточно эффективно

Недостатков у такой схемы – тоже очень много. Слишком частую сетку ставить нельзя – она очень быстро зарастет. А у более редкой – весьма незначительная общая «рабочая» площадь, практически совпадающая с площадью сечения трубы. На верхнем прямом участке дымохода горячие газы набирают приличную скорость, и нет гарантии, что раскаленные твёрдые фрагменты при прямолинейном движении не проскочат через прутья решетки. То есть, эффективность искрогашения все же остается не на высоте.

Ячейки сетки можно уменьшить, но для этого потребуется увеличить ее общую площадь, чтобы дым выходил без снижения тяги. Этого добиваются установкой более высокого сетчатого «купола» над оголовком трубы – еще один простейший вариант искрогасителя. Иногда применяют и сварную решетчатую конструкцию, цилиндрической или сферической формы, которую крепят на дымоходе.

Такие насадки избавляют от искр, но не закрывают дымоход от атмосферных осадков

Это уже – вполне функциональные искрогасители, но с одним общим недостатком. На них не предусмотрена защита от попадания в трубу дымохода атмосферных осадков, иными словами – нет «крыши». А вот если дополнить эту конструкцию «зонтом», то получится вполне приличный и практичный аксессуар.

Одна их наиболее популярных моделей искрогасителя

Кстати, это одна из наиболее распространенных моделей, которую выпускают и промышленные предприятия, и мастера частники. Вполне по силам изготовить подобный искрогаситель и самостоятельно.

Самостоятельно делаем искрогаситель

Сделать искрогаситель для бани можно своими руками из нержавейки или алюмоцинка. Для этого нужно замерить диаметр дымохода для бани и изготовить шаблон по выбранному вами чертежу.

Эта инструкция показывает пример изготовления по чертежу дефлектора Цаги, только с добавлением фартука для искр.

Конструкция будет состоять из основной трубы-насадки на дымоход, защитного кожуха (обечайки), фартука и крышки колпака.

  • Центральную внутреннюю часть можно сделать из готовой нержавеющей трубы, она будет одеваться как насадка на дымоход.
  • Верхняя часть трубы раскатывается в виде конуса увеличенного диаметра. Она должна заканчиваться примерно посередине верхнего кожуха.
  • Кожух, который будет одеваться на трубу, вырезается вручную и крепится при помощи металлических пластин на заклепки.
  • Под кожухом рекомендуется сделать фартук с отступом от низа кожуха примерно 6 см, в который будут падать искры.

Горячие искры будут скапливаться в фартуке

Фартук должен быть по ширине больше кожуха, и закреплен в виде воронки под углом на точечную сварку. Перед его креплением на трубе делается небольшое углубление – бортик для плотной стыковки. Позже это соединение обрабатывается герметиком.

  • Верх кожуха закрывается круглой насадкой, по диаметру на несколько см меньше трубы. Все крепления делаются на нержавеющие заклепки.
  • Для расчета размеров верхней крышки и высоты дефлектора вы можете воспользоваться данными из таблицы.

Зависимость размеров дефлектора от размеров дымохода

  • Чтобы надежно склепать 2 детали, просверлите их на месте нахлеста насквозь сверлом по металлу. Затем вставьте в отверстие заклепку, захватите её шляпку заклепочником и плавно сожмите его ручки.
  • Для дополнительной прочности конструкции делаются прокатные ребра жесткости.

Наглядно схема дефлектора показана на фото:

Чертеж дефлектора Цаги

Источники

  • https://banyaspec.com/dymokhod-i-krysha/kak-sdelat-iskrogasitel-na-trubu-bani-vozmozhnye-varianty-konstruktsiy.html
  • https://banya-expert.com/pechi/iskrogasitel-na-trubu-bani-svoimi-rukami.html
  • http://bouw.ru/article/iskrogasitely-na-trubu-bani
  • http://sovet-ingenera.com/otoplenie/o-drugoe/iskrogasitel-na-dymoxod.html
  • https://teplofan.ru/sistemy-otopleniya/dymohody/iskrogasitel-na-dymohod-zachem-nuzhen-kak-sdelat-svoimi-rukami
  • https://9ban.ru/oborudovanye/626-iskrogasitel-dlya-bani-svoimi-rukami

Порядок монтажа

Сначала следует определиться, какого вида будет конструкция вашего приспособления. После этого снимите размеры выходного канала печной трубы. Нарисуйте на бумаге чертеж устройства и лекала отдельных деталей, которые потом нужно будет перенести на металлический лист.

Материалы и инструменты

Все, что нужно для выполнения работ, как правило, есть в мастерской хорошего хозяина. В процессе выполнения работ вам понадобятся следующие инструменты и материалы.

  • Прутки из металла. Их диаметр не должен превышать 6 мм, но для свободного прохождения газов лучшим вариантом считается 1 мм. Если нет прутиков, их можно заменить куском металлической сетки.
  • Металлический лист толщиной не менее 1 мм.
  • Болгарка и ножницы по металлу.
  • Линейка и карандаш.
  • Стальные заклепки (алюминиевые не обеспечивают надежную фиксацию).
  • Струбцины для крепления материала.
  • Сварочный аппарат.

Помимо основной функции устройства являются украшением дома

Изготовление искрогасителя

Лучше работать на плоской горизонтальной поверхности и действовать в такой последовательности:

  1. Перенесите уже подготовленный эскиз искрогасителя для дымовых труб на стальной лист, раскроите каждый элемент и вырежьте его ножницами по металлу.
  2. То же самое сделайте с металлической сеткой, которую следует вырезать согласно размерам дымохода.
  3. Отрежьте трубу и сделайте из нее основание для крепления сетки.
  1. Разместите металлические прутки так, чтобы они располагались параллельно друг другу. Положите на них сетку. Места стыков прихватите сваркой.
  2. Полученной сетчатой пластиной обтяните трубу и прижмите ее струбциной. Постучите по сетке молотком, чтобы снять с металла напряжение.
  3. После изгиба края и места стыков следует приварить.
  1. Если кровля сделана из легко воспламеняемого материала, в обязательном порядке прикрепите к трубе пластину для падающих искр.

Чертеж с размерами для изготовления искрогасителя

Дефлектор на трубу

Теперь для искрогасителя нужно изготовить защитный колпак.

  • Для этого вырежьте из металлического листа окружность, которую потом разрежьте по радиусу. Согните ее и закрепите места соединения стыков заклепками. В результате у вас получится конус, диаметром несколько больше диаметра печной трубы.
  • Прикрепите полученный конус к основанию и сетке искрогасителя. Используйте для этого металлические полосы, которые либо привариваются, либо фиксируются с помощью обычных стальных клепок.

Готовое искрогасящее устройство можно установить на трубу дымохода, пользуясь различными вариантами крепления (это зависит от материала, из которого она изготовлена). Вы можете воспользоваться саморезами или болтами

При этом примите во внимание, что во время чистки дымохода приспособление иногда придется демонтировать

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

  • металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
  • лист металла с толщиной от одного миллиметра;
  • болгарку, ножницы по металлу;
  • простой карандаш, линейку;
  • стальные заклепки (алюминиевые не дадут надежной фиксации);
  • сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

  1. Сначала рисуется эскиз для будущего устройства.
  2. После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
  3. Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
  4. Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

  1. Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
  2. Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
  3. После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для .

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Простые схемы искрогасителей

Изготовить такую конструкцию очень просто, но без проблем не обошлось. Самой большой из них является расчет количество и размеров отверстий, которые будут высверливаться в заглушке. Если провести расчет неправильно, то тяга дымохода снизится. К тому же, такая наружная заглушка со временем покрывается нагаром, и в помещение попадает неприятный запах.

Другой вариант, который тоже нередко используется из-за своей простоты – искрогаситель из металлической сетки, смонтированной на трубе при помощи хомута. Эта конструкция также не лишена недостатков: во-первых, на сетке очень скоро отложится критическая масса сажи, и тяга основательно снизится, а во-вторых, эффективность такого искрогасителя сама по себе не очень высока.

Иногда вместо традиционных дефлектора и сетки владельцами бань используются другие устройства, предотвращающие разлет искр из дымохода.

Чаще всего используются такие способы защиты от искр:

  1. На верхний край дымохода надевается отрезок трубы, торец которой намертво заварен. В боку трубы вырезается несколько отверстий, через которые будет проходить дым.
  2. Есть достаточно простая конструкция, для обустройства которой сетка вваривается во внутреннюю часть дымохода. Проблема этой схемы заключается в том, что загрязненную сетку придется полностью вырезать.
  3. При постоянных ветрах на участке дымоход можно закрыть хорошим дефлектором, но если ветра не будет, то пользоваться баней не выйдет – тяги не будет.
  4. Для защиты можно также обустроить дымоход с несколькими коленами. Искры будут гаситься за счет изгибов. Кроме того, такая конструкция немного увеличит количество тепла, отдаваемое в баню.

В данной статье были рассмотрены наиболее распространенные искрогасители для бани. Собирать данные устройства можно даже своими руками – особой сложности в этом нет, а все существующие схемы достаточно просты.

Конечно, при желании всегда можно просто пойти на рынок и купить готовое устройство, предварительно измерив габариты дымоходной трубы, а потом установить его – но такой искрогаситель на трубу бани обойдется немного дороже. К тому же, конструкция искрогасителя довольно проста, поэтому собрать ее в домашних условиях будет едва ли не проще.

Одна из самых простых схем, которые можно сделать – это заглушка, в которой высверлены отверстия. Очень важным аспектом в данном случае является грамотный выбор диаметра заглушки – ее сечение должно быть немного больше диаметра дымохода, на который она будет устанавливаться. Это требование обусловлено тем, что собранное приспособление надевается на трубу сверху.

Изготовить такую конструкцию очень просто, но без проблем не обошлось. Самой большой из них является расчет количество и размеров отверстий, которые будут высверливаться в заглушке. Если провести расчет неправильно, то тяга дымохода снизится. К тому же, такая наружная заглушка со временем покрывается нагаром, и в помещение попадает неприятный запах.

При желании можно воспользоваться третьей схемой простого искрогасителя – все та же сетка, но собранная в форму купола. Такое приспособление немного сложнее в реализации, но и эффективность гораздо выше, чем у описанных выше самодельных альтернатив качественным искрогасителям.

Конечно, при желании всегда можно просто пойти на рынок и купить готовое устройство, предварительно измерив габариты дымоходной трубы, а потом установить его – но такой искрогаситель на трубу бани обойдется немного дороже. К тому же, конструкция искрогасителя довольно проста, поэтому собрать ее в домашних условиях будет едва ли не проще.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
