Виды и характеристики защитных экранов для печи в баню

Виды нарушения целостности отделки и дефектов керамики

  • Отделение участка облицовочного покрытия вместе с раствором от основания.
  • Отслоение керамики от клеящего состава на участке поверхности.
  • Нарушение крепления и падение отдельной плитки.
  • Трещины на прочно сидящей керамике.
  • Раковины и сколы на поверхности плитки.

Чтобы определить причины разрушения отделки, нужно осмотреть и проанализировать как использованные при ремонте материалы, так и другие факторы, не всегда заметные на первый взгляд.

Отваливаться может как старая плитка, так и недавно наклеенная

Возможные причины повреждения отделки керамикой:

  • неправильно выбранная плитка;
  • неверно подобранная грунтовка;
  • деформация основания под керамикой;
  • физический износ покрытия;
  • не загрунтованное перед укладкой плитки основание;
  • неровное основание под плиткой;
  • некачественный плиточный клей;
  • неверно нанесённый слой клеящего раствора;
  • агрессивные условия эксплуатации (детонация);
  • механические повреждения от ударов;
  • заделка технологических и монтажных отверстий.

Любой из этих факторов или совокупность нескольких обстоятельств могут быть причиной разрушения участка облицовочного покрытия или отдельных изделий.

Рассмотрим способы производства ремонта облицованной плиткой поверхности в зависимости от вида повреждения.

Расстояние от печи до стены

Соблюдение рекомендуемых расстояний от каменки до стены или любой другой воспламеняющейся поверхности убережет помещение от пожаров, сделает отдых приятным и безопасным. К каждой модели печей прилагается инструкция, в которой указаны рекомендации по монтажу, в том числе и безопасное расстояние от печи до стен. В большинстве случаев этот показатель составляет 50 см от поверхности, которая может загореться.

Что делать, если соблюсти рекомендации невозможно? В таком случае расстояние сокращается до 38 см. Но поверхность, которая может воспламениться, должна быть защищена листом металла в сочетании со слоем негорючего материала. Толщина должна составлять не менее 1 см. В качестве негорючего материала может выступать гипс, базальтовый картон.

Если нужно минимизировать расстояние до стены еще больше – возводится кирпичная перегородка. Расстояние может сократиться до 12,5 см. Печь ставится вплотную к кирпичному экрану.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

  • горизонтальные;
  • вертикальные;
  • цилиндрические;
  • прямоугольные.

Делают их из:

  • чугуна;
  • металла (сталь, железо);
  • кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

  1. Длительный срок службы – от 30 и более лет.
  2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
  3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
  4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
  5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
  6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

  1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
  2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

  1. Небольшой вес готового изделия ‒ от 80 кг.
  2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
  3. Устанавливаться печь будет просто. Справится с этим и один человек.
  4. Компактные размеры – она не займет много места.
  5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
  6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
  7. Доступная цена готовых изделий.
  8. Печь можно сделать самому.

Из минусов устройства:

  1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
  2. Сильный нагрев металла пересушивает воздух.
  3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
  4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

  1. Долгое сохранение тепла.
  2. Пожарная безопасность.
  3. Возможность отапливать большие по площади помещения.
  4. Вырабатывается мягкий водяной пар.
  5. Постройка прогревается равномерно и постепенно.
  6. Материал негорючий, устойчив к перепадам температур.
  7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

  1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
  2. Высокая стоимость материалов и работ.
  3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

  • Монтаж фундамента под кирпичную печь
  • Какой кирпич для печи лучше выбрать

Как защитить стены деревянной бани

Если ваша баня кирпичная, то риск возникновения пожара, сводится к минимальному и любую печь можно установить впритык к стене. Но многие предпочитают строить деревянные бани: полезнее, комфортнее и экономнее. Но вот печь впритык к стене уже поставить нельзя, так как велика вероятность самовозгорания древесины.

Хорошая защита стен бани от печи – это создание защитного экрана. В отличие от сложных вариантов с заменой части внешней стены или выкладкой печи в середине парной, это проще и удобнее. Рассмотрим жаростойкий экран для банной печи конвекционного типа.

Жаростойкий экран для печи

Собираются металлические экраны для печи из небольших полых внутри элементов, типа коробок. Они обрамлены нержавейкой или листовым металлом, окрашенным термостойкой краской. Получается, что между двумя листами металла имеется воздушная прослойка, которая обеспечивают отличную теплоизоляцию, предохраняя деревянные стены от сильного жара. Температуры, которая устанавливается в таких случаях между экраном и несущей стеной, уже недостаточно для самовозгорания. Внизу экрана имеются отверстия, задача которых создать необходимую циркуляцию воздуха и предотвратить перегрев стальных листов.

Металлические экраны для бани из полированного металла отражают часть тепла обратно в помщение

Создать такие защитные экраны для банных печей своими руками очень просто. Самый легкий вариант – взять лист металла. Лучше, если он будет полированный – блестящие поверхности хорошо отражают тепловые лучи, т.е. получится, что часть теплового излучения будет «развернута» в помещение, а не поглотиться металлом.

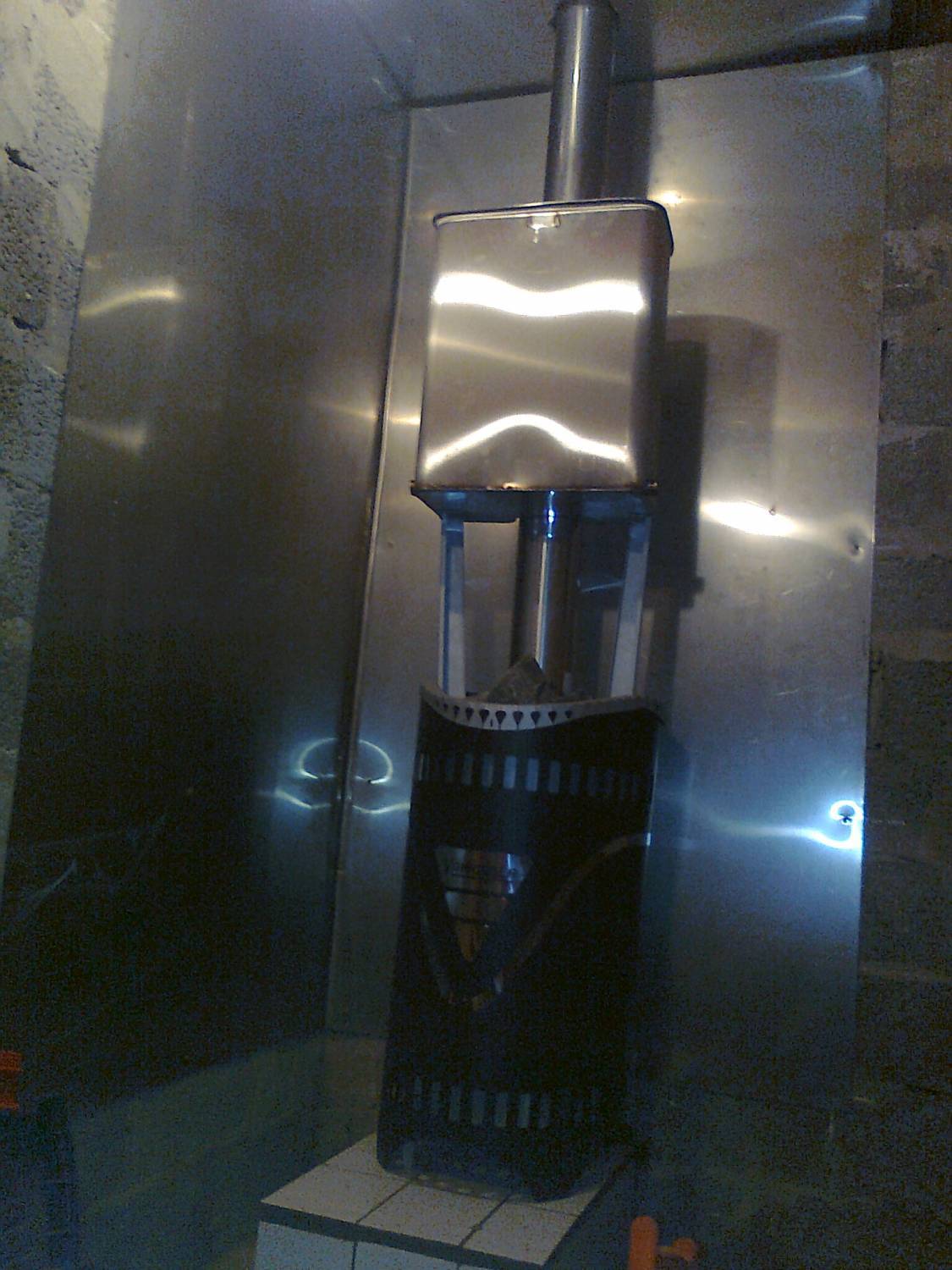

Металлические экраны для бани легко сделать своими руками

Крепить металл непосредственно на деревянную стену нельзя: он нагревается сильно, а за счет высокой теплопроводности хорошо передает тепло древесине. Потому берут негорючие планки их материала с низкой теплопроводностью, прибивают/прикручивают их на стену, а к ним уже крепят металл. В результате между экраном и деревянной стеной остается воздушная прослойка. И еще один нюанс: лист располагают так, чтобы от начала металла до пола было несколько сантиметров. Тогда восходящие потоки воздуха будут обдувать экран и уносить с собой большую часть тепла.

Можно поступить по-другому: на стену уложить слой теплоизоляции (минеральную, базальтовую вату, стекловату и т.п.), а на нее крепить металл. Конвекции в этом случае не будет, но стена будет защищена от перегрева. Толщина материала зависит от характеристик выбранного теплоизолятора. Крепят его снова-таки в зависимости от вида. Если это рулонный материал, делают обрешетку,  расстояние между планками которой чуть меньше чем ширина материала. Между планками вставляют утеплитель. Он, в принципе должен хорошо держаться без дополнительного крепежа, но можно дополнительно зафиксировать его при помощи специальных дюбелей с большой шляпкой. Можно под обычный гвоздь подложить кусочек чего-то плотного, но не металлического и не пластикового. Если теплоизолятор  — минеральноватный картон или асбестовый лист, крепить его можно непосредственно к стене, а сверху уже металлический лист.

Защита стен бани от печи может быть даже украшением

Из чего еще можно сделать жаростойкий экран для печи? Хорошо смотрится и легка в уходе керамическая плитка, отлично выглядит искусственный или натуральный камень. Можно вдоль стены из дерева выложить стенку из кирпича. Желательно тогда брать тот же кирпич, что и для экрана (если делали его). Тогда общее оформление будет в одном стиле. Очень красиво выглядит облицовка из плит талькохлорита или любого другого природного камня особенно в сочетании с аналогичной облицовкой печи. Но такие экраны в банях это скорее исключение – очень уж дорог материал, чтобы украшать им баню.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Этапы самостоятельной обшивки

Для монтажа на многие годы, нужно действовать строго по инструкции:

  1. Вначале на стенке устанавливается пароизоляционный и гидроизоляционный слой. Он может быть из трехслойной пленки. Прикрепляют пленку на стенке профилем из металла.
  2. Затем закрепляют утеплитель, к примеру минеральную вату. Её размещают в обрешетку, чтобы фольга была сверху. После укладки все стыки заклеиваются строительным скотчем из алюминия.
  3. Следующий этап – присоединение огнеупорных плиток на обрешетку. Их монтируют саморезами, оставляя пространство между стенкой и плиткой от 2см. до 3см.
  4. После фиксации осталось облицевать поверхность керамогранитными плитками. Чтобы керамика хорошо держалась к панелям прикручивают металлическую сетку, плитки закрепляются на клеевой жаропрочный раствор. Если же поверхность красива без облицовки, то ничего больше не делают.

Из металла

Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.

Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.

Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.

Пошаговая инструкция по изготовлению

  1. Подготовьте весь необходимый материал и расходники;
  2. Разместите изоляционный материал равномерным слоем на листе металла;
  3. Сверху накладывается второй слой металла;
  4. Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
  5. Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
  6. Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.

Инструменты и материалы

Для работы потребуются листы стали или нержавеющего металла, сварочный аппарат, болгарка с отрезными кругами по металлу, дрель, саморезы, негорючий материал.

Изготовление экрана

Выбираем отполированный металлический лист, отличающийся лучшей теплоотдачей. В большинстве случаев такие экраны устанавливают на задние стены, чтобы предотвратить потери тепла. Не следует укреплять такую защиту сразу на стену – вероятность возгорания возрастает в несколько раз. Чтобы установка была выполнена правильно, необходимо располагать между стеной и защитным элементом прослойку из негорючего материала таким образом, чтобы за листом осталось свободное пространство для воздуха.

Здесь справедливо будет заметить, что экран из нержавеющего материала для печи значительно лучше, чем с матовой поверхностью, которая хуже исполняет свое предназначение.

Источники

  • https://probani.guru/pechidimohod/ekran-dlya-pechi/
  • https://www.teplodar.ru/help/articles/detail/zashchitnyy-ekran-dlya-pechi-v-bane/
  • http://v-banyu.ru/zashhitnyj-ekran-dlya-pechi-v-parnoj.html
  • https://parilochka.com/pechi-dlya-bani/ustanovka-i-zaschitnyiy-ekran.html
  • https://2proraba.com/podvore/ekran-dlya-pechi-v-bane.html
  • https://pechiexpert.ru/zashhitnye-ekrany-dlya-bannyh-pechej-01/
  • https://mr-build.ru/newteplo/zasitnyj-ekran-dla-peci-v-bane.html

Устройство кирпичного кожуха вокруг металлической плиты

Кирпичный кожух для экранирования печи обладает значительным весом, и обязательным условием для его установки является наличие фундамента.

Устройство фундамента

Если кирпичную кладку вокруг металлической печи производят уже в построенной бане, придется демонтировать напольное покрытие. Размер бетонного основания рассчитывают путём сложения размера кирпичной кладки 20 см + вентиляционный зазор 10 см + горизонтальные габариты металлической печи. Начинают монтаж с выбирания слоя земли. Глубина зависит от степени промерзания грунта и составляет порядка 60 см.


Армирующая решетка под печь в бане

В случае близкого залегания грунтовых вод на низ и по бокам котлована укладывают геотекстиль или рубероид, хорошо промазанный битумной мастикой. На основание полученного котлована устанавливают песчаную подушку. Песок укладывают мокрым и тщательно утрамбовывают. Сверху насыпают слой гравия или щебня и уплотняют. Засыпают еще один слой песка толщиной 15 см.

  • собирают армирующую решетку из арматуры или металлических прутьев, с размером ячеек 10*10;
  • заливают бетонным раствором, не доходя до краёв котлована на 10 см;
  • после этого бетону необходимо время «созреть» в течение трёх недель;
  • сверху на бетонное основание настилают несколько слоёв рубероида и устанавливают жаростойкую плиту;
  • укладывают сплошной ряд кирпича, который не должен выступать за пределы огнеупорного листа, также недопустимы пустоты в кладке. Лишний раствор сразу удаляют;
  • второй ряд укладывают аналогично первому, но со смещением швов;
  • обязательным условием считается соблюдение горизонтальной плоскости.

Преимущества кирпича

Это решение можно видеть почти в любой бане. Кирпичная отделка предохраняет стену от перегрева. Очень часто эту защиту делают еще более мощной и распространяют на пол. Отделка печи в бане кирпичом выполняет одновременно защитную и декоративную функцию. Для нее берется тот же сорт кирпича, что и для остальной печи, или дополнительно приобретается другой облицовочный кирпич, необходимого внешнего вида.

Правила кирпичной кладки для стен, печи и защитного портала вокруг печи — общие.

Необходимо строгое соблюдение уровней рядов, аккуратные и тонкие швы.

На стенах и в печи кирпич укладывается с перекрытием швов. Если портал выкладывается в один слой, то соблюдать это требование совсем необязательно. Именно поэтому часто можно видеть защитные порталы, где кирпичи уложены друг на друга стопкой.

Горизонтальный ряд проверяется по уровню. Обкладка кирпичом стены — по отвесу. Для угловой печи кирпичом выкладываются три плоскости, две на стенах и одна на полу.

Внимание! Более прочным вариантом будет их укладка в одни слой с паркетным рисунком или по обычной схеме, как для стены «вполкирпича». Для печи у стены — только две, из которых одна расположена на полу, а вторая — на одной стене

Кирпич, даже если он положен в один слой, обладает хорошей теплоизолирующей способностью. Его кладка ведется прямо по деревянным стенам и полу без других огнезащитных утеплителей

Для печи у стены — только две, из которых одна расположена на полу, а вторая — на одной стене. Кирпич, даже если он положен в один слой, обладает хорошей теплоизолирующей способностью. Его кладка ведется прямо по деревянным стенам и полу без других огнезащитных утеплителей.

Горизонтальную часть портала целесообразно выкладывать в один ряд между фундаментом печи и последующей кладкой рядом. Этого совета нужно придерживаться только с кирпичными банными печами. Для металлических он не подходит.

Важно! При отделке керамической плиткой, декоративной штукатуркой или стальными листами применение дополнительных теплоизоляционных материалов обязательно. В банях чаще всего используют толстый огнеупорный картон, минерит или базальтовую вату

Также есть базальтовый картон и другие материалы, которые являются разновидностью предыдущих. Наиболее предпочтителен минерит. Это готовые плиты, специально разработанные для тепловой защиты в помещениях вокруг печей

В банях чаще всего используют толстый огнеупорный картон, минерит или базальтовую вату. Также есть базальтовый картон и другие материалы, которые являются разновидностью предыдущих. Наиболее предпочтителен минерит. Это готовые плиты, специально разработанные для тепловой защиты в помещениях вокруг печей.

Теплоизоляция стен и потолка

Схема утепления деревянной бани.

Если по каким-либо причинам при установке печи нет возможности сделать допустимый отступ, выйти из положения можно, проведя теплоизоляцию стен. В этом случае расстояние от боковых поверхностей печи до примыкающих стен можно сократить до 20-25 см, от верней поверхности до потолка — до 1 м. Расстояние от топочной поверхности до противоположной стены должно всегда составлять минимум 125 см, независимо от материала. При этом защита стен должна быть выполнена на высоту не менее 1 м до верха печки. Изоляция стен может быть выполнена несколькими способами :

  1. Защита металлическим листом, жестко скрепленным со стеной через слой базальтового картона. Дополнительно можно установить защитный экран, который надо монтировать с зазором не меньше 3 см от стены. Такие же зазоры необходимы снизу и сверху для обеспечения циркуляции воздуха.
  2. Защита кирпичной кладкой. Возводится угловая перегородка от пола до потолка в половину или четверть кирпича. При этом оставляется воздушный зазор между стеной и перегородкой не менее 3 см.
  3. Расположенный над печью участок потолочного перекрытия должен быть выполнен из жароустойчивых материалов. В другом случае его необходимо защитить металлическим листом, площадь которого должна на треть превышать площадь печи. Можно навесить защитный экран в качестве изоляции, обязательно оставляя воздушные зазоры между потолком и стеной.
  4. Изоляцию стен можно провести, используя современные материалы, например огнеупорные плиты «Минерит ЛВсауна», способные длительное время выдерживать воздействие высоких температур (до 150°С).

https://www.youtube.com/watch?v=ToU_Bk6lG1E

Как сделать теплоизоляцию стен огнеупорными плитами?

Для проведения работ понадобятся следующие материалы и инструменты:

  1. Огнеупорные плиты «Минерит ЛВсауна».
  2. Керамические втулки.
  3. Саморезы.
  4. Шуруповерт или отвертка.

Схема утепления пола бани.

При установке защитного экрана из огнеупорных плит Минерит рекомендуется делать двойной слой.

  1. Необходимо оставить вентиляционный зазор между стеной и устанавливаемой плитой. Он должен быть не менее 3 см. Для крепления используются втулки с отверстием для самореза.
  2. Размеры защитного экрана зависят от габаритов банной печи. Он должен выступать не менее чем на 40 см вперед. При необходимости плиту можно распилить обычной ножовкой: они легко поддаются обработке.
  3. Допускается монтаж одной плиты вплотную к стене, а вторая крепится к ней с зазором.
  4. Втулки располагаются на плите на расстоянии 30 см друг от друга, при этом от верхнего и нижнего края делается отступ в 10 см, а сбоку — 5 см.
  5. Поскольку плиты под действием влаги не меняют своих размеров и не деформируются, возможен их монтаж встык. Высота экрана может быть разная, но не менее 1 м от верхнего края печи. Возможна установка плит от пола до потолка, делать зазоры при этом не требуется.
  6. Для декорации наружную плиту можно закрыть экраном из нержавеющей стали, что обеспечит еще и дополнительную защиту.

Правильно проведенная теплоизоляция защитит от пожаров, обеспечит хорошее тепло в бане и продлит срок службы имеющихся конструкций.
