Правильная установка печи в гараже

Необходимые материалы и инструменты

Для изготовления печи-буржуйки своими руками понадобятся:

сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
зубило;
мягкая ткань (можно использовать ветошь);
молоток;
наждачная бумага (мелкозернистая).

Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка. Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:

огнеупорного кирпича;
стальных труб;
металлической проволоки;
колосников (в некоторых случаях можно обойтись и без них);
патрубка с флюгаркой;
дверных шарниров.

Печи длительного горения

Баллон используют для создания не только обычных буржуек, но и печей длительного горения. Сегодня существует несколько способов создания таких обогревателей. Особой популярностью пользуются печи Бубафоня. Конструкция обладает многими достоинствами, среди которых стоит выделить:

простая конструкция;
высокая эффективность;
возможность использовать различный вид твердого топлива.

При желании печь можно включить в водяную систему отопления. Единственный недостаток – сложность в обслуживании. Чтобы достать золу, нужно переворачивать корпус.

Готовые котлы длительного горения

Конструкция

В печах такого типа используют верхнее горение. Таким образом, дрова горят сверху, а пламя распространяется вниз. Принцип работы объясняется очень просто. Пламя поступает медленно, но это не снижает эффективность отопления. Уже через несколько минут после запуска печь начнет выделять достаточное количество тепловой энергии.

Зачастую изготовляется вертикальная круглая печь, что дает возможность в качестве заготовки использовать газовый баллон или бочку. Конструкция имеет только дно

Секрет печи заключается в наличии важного элемента – груза. Именно он обеспечивает циркуляцию воздуха

Топка имеет простую конструкцию

Груз представлен в виде круга с трубой, которая приварена в центре снизу. Снизу по радиусу навариваются уголки или швеллера. Конструкция накрывается крышкой, в которой есть отверстие пот трубу груза. Дымоход обустраивается на стенке ближе к верху.

Как работает печь?

Корпус заполняется топливом и поджигается. На трубу ставят крышку. Когда дрова разгорятся, устанавливают крышку. Труба обеспечивает поступление воздуха, необходимого для поддержания горения.

Круг груза имеет несколько меньший диаметр, чем корпус печи. Это обеспечивает движение продуктов сгорания, которые выделяют много тепла. Чтобы обеспечить достаточное поступление воздуха, крышка должна быть негерметичной.

Эффективность работы печи обеспечивается за счет воспламенения газов, которые дают тепла не меньше, чем дрова. Отработанные газы выводятся через дымоход. Когда дрова догорят, проводится новая закладка. После сгорания остается небольшое количество золы, которую нужно убирать через несколько закладок.

Принцип работы основан на движении газов

Изготовление

Печь изготовляется в такой последовательности:

Промыть баллон и отрезать верхнюю часть. Она будет использоваться в качестве крышки. Поэтому от стенок отрезать несколько сантиметров. Места среза обработать напильником.

Важно тщательно вымыть баллон

Удалить вентиль и откорректировать отверстие. Через него будет проходить труба. Приварить по периметру крышки металлическую полоску, что обеспечит надежное крепление на печи.
Из металлического листа вырезать круг, диаметр которого будет несколько меньше диаметра баллона. Края запилить.

Резку баллона проводят очень осторожно

К кругу приварить трубу и сделать отверстие. Закрепить уголки, которые не будут доходить до края. Сварка должна быть хорошо сделана. От этого будет зависеть, насколько эффективно будет расходиться воздух в печной камере.
На корпусе сверху прорезать отверстие и закрепить железный дымоход. Проверить герметичность шва.

На завершающем этапе к корпусу и крышке приваривают ручки. Остается только собрать конструкцию и проверить ее в работе.

Вентиль удаляется, так как через него будет проходить труба

Доработки

Речь идет о внедрении современных приемов, обеспечивающих простоту в использовании и обслуживании конструкции. Главным недостатком является то, что для очистки нужно переворачивать конструкцию. Поэтому дополнительно делают зольник и колосники. Дверка должна быть герметичной, что предотвратить возникновение ненужного подсоса.

Также усовершенствование коснулось и уголков, которые привариваются к грузу. Вместо них рекомендовано использовать изогнутые полоски. Благодаря такой форме и количеству (6-8 шт.) обеспечивается равномерное распределение воздуха.

Современные модели топок несколько усовершенствованны

Общие правила пожарной безопасности

Потребители обязаны прекратить использование любых приборов после того, как выявлены признаки их неисправности. Особенно это касается ситуаций, когда выявлена утечка газа.

Важной мерой по предотвращению пожара является оперативность и правильность реагирования при выявлении опасности. В первую очередь необходимо перекрыть краны газовых приборов и открыть все окна

Что за считанные минуты снизит концентрацию опасных примесей в помещении

Запрещено отключать автоматику безопасности, регулирования при использовании газового оборудования.

А также нельзя:

закрывать доступ к кранам газового стояка или усложнять его любым другим способом;
использовать системы дымоудаления, вентиляции после того, как истек срок действия акта о выполнении их чистки;
самовольно менять планировку размещения газового оборудования;
запрещать сотрудникам горгазов выполнять какие-либо работы (некоторые из них могут проводиться в любое время суток);
допускать к эксплуатации любого газового прибора детей дошкольного возраста и нельзя оставлять детей без присмотра в помещении, где расположено указанное оборудование;
хранить в помещении, подвалах пустые или полные баллоны с сжиженным газом.

Нельзя сгибать, скручивать резиново-тканные рукава. Если допущено повреждение их внешнего слоя, то следует произвести замену изделия. В противном случае через некоторое время начнется утечка топлива.

Неуместным является привязывание веревок к трубопроводам, так как это приводит к нарушению соединений с последующей утечкой газа

Запрещено отапливать любые помещения с помощью газовых плит и других приборов, не предназначенных для этих целей. Размещать возле них легковоспламеняющиеся вещества, жидкости.

Перечисленные в статье нормы, рекомендации прописаны в Нормах пожарной безопасности НПБ 01-93, введены в действие приказом МВД РФ от 6 декабря 1993 г. N 521.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Печь Булерьян для гаража – полезные советы по установке и монтажу

Содержимое:
Устройство и принцип работы Булерьяна для гаража
1. Можно ли Булерьяном отопить гараж зимой
Как правильно установить Булерьян в гараже
1. Куда лучше поставить печку в гараже
2. Как сделать дымоход и вывод через крышу гаража
3. Какие нормы ППБ надо учитывать при установке
Что лучше в гараж – Буржуйка или Булерьян

Печь Булерьян для гаража пользуется особой популярностью среди отечественных автолюбителей, благодаря простой установке, возможности быстро прогреть неотапливаемое помещение и некоторым другим преимуществам.

Устройство и принцип работы Булерьяна для гаража

Топливо разжигают – в процессе горения температура в топочной камере достигает 450°С.
Перекрывается доступ кислорода, что провоцирует увеличенное продуцирование газа, в результате окисления.
Газ направляется в специальную камеру, где дожигается.

Пиролизные отопительные печи типа Булерьян для отопления гаража дровами, благодаря особенностям конструкции, имеют высокий КПД.

Обогрев помещения осуществляется посредством конвекции воздуха. На корпусе печи расположены конвекционные трубки, на две трети, погруженные в топочную камеру. По каналам осуществляется забор воздуха. Воздушные массы, при прохождении вокруг топки, нагреваются и поступают в отапливаемое помещение, где распространяются посредством конвекции (естественной циркуляции воздуха).

Можно ли Булерьяном отопить гараж зимой

Даже самой небольшой печи достаточно, чтобы протопить помещение на 100 м³. От одной закладки дров, Булерьян, в режиме пиролиза, в состоянии проработать в течение 6-8 часов. Эффективность обогрева обеспечивается тем, что в процессе работы нагревается воздух в помещении и только после этого стены.

Для отопления гаража Булерьяном зимой, используют практически любой вид твердого топлива: дрова, щепу, пеллеты, отходы бумаги, опилки. Запрещается применение коксующегося угля. Печь не предназначена для жидкого топлива.

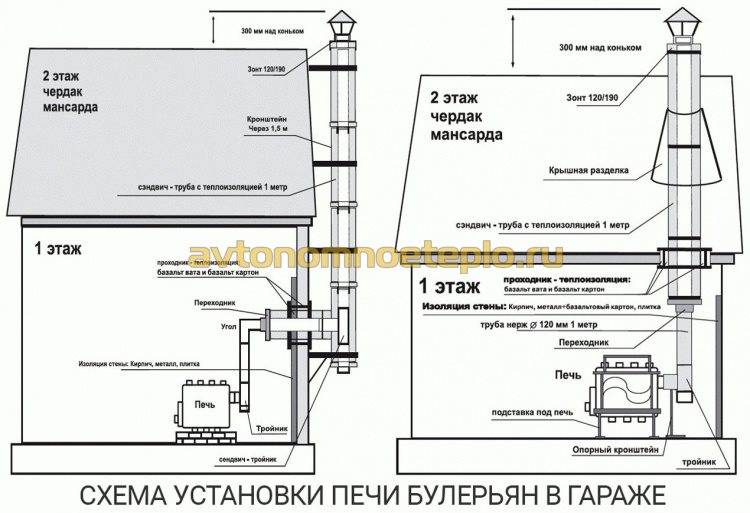

Как правильно установить Булерьян в гараже

Куда лучше поставить печку в гараже

Печь размещают ближе к середине здания.
Перед топочной дверцей оставляют расстояние равное 1,25 м.

Для обеспечения безопасной эксплуатации, на печь одевают защитный кожух. При необходимости теплогенератор облицовывают кирпичной кладкой.

Как сделать дымоход и вывод через крышу гаража

Стенки дымохода утепляют.
При прохождении через плиты перекрытия и кровлю, из горючих материалов, изготавливают противопожарные рассечки.
Оголовок дымохода поднимают на 0,5 м над уровнем кровли.
На конец дымохода монтируют дефлектор и искрогаситель.

Организация ППУ через деревянный потолок осуществляется с помощью специальной муфты. Для монтажа достаточно вырезать отверстие (размеры приводятся в технической документации) и закрепить проходной узел в потолке.

Какие нормы ППБ надо учитывать при установке

Деревянные стены – не менее 1 м.
Поверхность, защищенная теплоизоляцией – не менее 0,5 м.
Оштукатуренная стена, облицованная керамической плиткой – 0,7 м.
Одинарная или двойная кирпичная кладка, соответственно – 0,5 и 0,3 м.

Для гаражных помещений рекомендовано устанавливать ограждение места размещения печи. В качестве альтернативы, печь монтируют в кирпичную кладку с предусмотренными конвекционными каналами.

Минимально допустимое расстояние между печью и горюче-смазочными материалами, не менее 2 м. В правилах ППБ указано, что хранить ГСМ рекомендуется в отдельной от самого гаража комнате. Оптимальным считается, когда в промежутке между материалами и Булерьяном находится кирпичная стена.

Что лучше в гараж – Буржуйка или Булерьян

Наличие режима газогенерации – пиролиз уменьшает расход топлива и увеличивает время автономной работы от одной закладки дров. В «буржуйке» топливо сгорает за 1,5-2 часа.
Продуманный отвод горячего воздуха – конвекционные трубки на две трети погружены в топочную камеру, что увеличивает теплоэффективность и КПД печи.
Экономичность – чтобы протопить гаражный бокс «буржуйкой», потребуется приблизительно в 2 раза больше топлива.

Единственным недостатком можно считать относительно высокую стоимость печи, особенно если учесть, что «буржуйку» можно собрать из подручных материалов. Но если финансовые возможности позволяют приобрести фирменный буллер, то лучшего варианта для отопления гаража не найти.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся

Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
колпак, устанавливаемый на конце дымохода;
герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Первый запуск буржуйки

Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE
