Как сделать защитный колпак на трубу дымохода своими руками?

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

  • провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
  • придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
  • изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
  • соединить полукруглый зонт и стойки с помощью заклепок;
  • таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

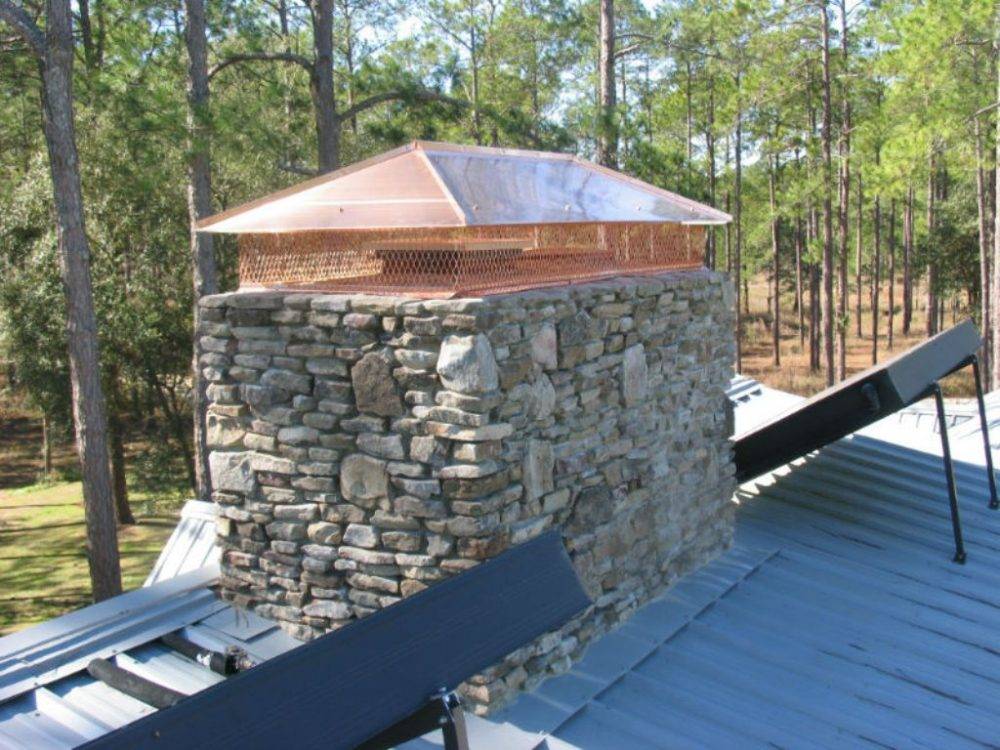

Четырехскатный колпак

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Принципы работы и функции

Устройство колпака на дымоходе обеспечивает безопасное функционирование отопительной системы и вентиляции в доме. Элемент помогает скорректировать недостаточную тягу. Струи воздуха ударяются в стенки конструкции, огибают цилиндр, передвижение воздушных потоков по трубе становится интенсивнее, увеличивая тягу.

При перемещении воздушных потоков вертикально либо под углом, конструкция также усиливает тягу. При низком движении ветра под конструкцией формируются вихри, замедляющие выход дыма.

При грамотном подборе изделия полезный коэффициент печной системы увеличивается до 15%. Помогает устройство и при отсутствии достаточной тяги с помощью комплектации изделия дефлекторами.

Функции колпака на дымоходе заключаются и в защите от листьев, мусора, снижении расхода топлива. Изделие предотвращает попадание влаги, развитие плесени на крыше. Монтаж колпака позволит избежать перепадов давления, защитит дымоход от деформации.

Самостоятельное изготовление ↑

Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

  • алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда,
  • оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ,
  • жесть – хорошо поддается резке специальным инструментом, просто сгибается.

Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

Перед тем как приступать к работе необходимо подготовить инструменты:

  • сантиметр, циркуль, маркер на спиртовой основе,
  • ножницы по металлу,
  • дрель,
  • металлический хомут,
  • металлическая сетка,
  • крепежные элементы,
  • защитные перчатки.

Порядок работы будет следующим:

1234567

При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

https://youtube.com/watch?v=sotvtZAPiG8%3F

2021 stylekrov.ru

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

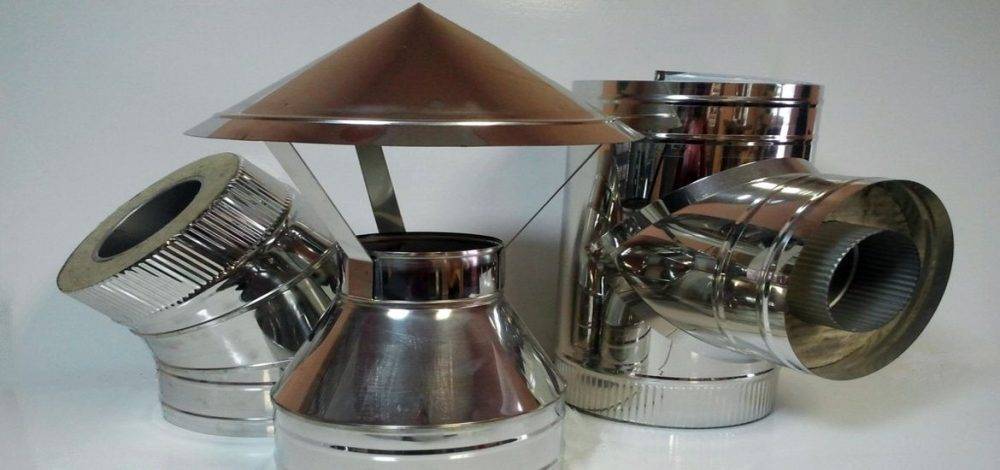

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу. Конденсат в дымоходе Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами. Как устранить конденсат в дымоходе

Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует

Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Вывод. Решение об установке колпака принимайте с учетом вышеописанных факторов, они оказывают решающее влияние на показатели тяги и могут становиться причиной возникновения крайне опасных ситуаций.

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

  1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
  2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
  3. Улучшение показателя КПД существующего дымохода.
  4. Укрепление кирпичной кладки.
  5. Украшение кровли.

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

  • крышки или зонта для защиты от осадков;
  • капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.


Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

  • с плоским верхом;
  • в виде «домика» с четырехскатной крышей;
  • в виде «домика», имеющего четырехскатную щипцовую крышу;
  • с верхом в виде полусферы;
  • с верхом, который имеет открывающуюся крышку;
  • с флюгером наверху.

По форме дымники различаются на

  • сводчатые (полуцилиндрические);
  • двускатные;
  • четырехскатные;
  • четырехщипцовые;
  • шпилеобразные;
  • шатровые;
  • плоские.


Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

  1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
  2. Неправильно рассчитан диаметр вытяжной трубы.
  3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.


Корызек простой формы можно сделать самостоятельно

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу.

Конденсат в дымоходе
Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

Как устранить конденсат в дымоходе

Количество конденсата зависит от типа и характеристик топлива

Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует.

Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Этапы изготовления

Если принято решение создать колпак на трубу дымохода своими руками, то для выполнения чертежа проводят необходимые замеры. При этом учитывают, что зонт обязан закрыть трубу с небольшим запасом по краям в полсантиметра. При наличии выступа на дымоходе, подразумевается, что он тоже нуждается в защите, а также будет служить в качестве опоры. Для навершия делают отдельную схему. Его форма зависит от геометрии трубы. Для сечения в виде квадрата или окружности подойдет круглый вариант, прямоугольник удобнее закрыть четырехскатным навершием.
Чтобы сделать колпак на специальную трубу дымохода самостоятельно используют оцинкованный металл с толщиной 0,5 мм. Самый простой имеет вид пирамиды. Он выполняется из цельного листа, и работа не занимает много времени.
После всех замеров рисуют чертеж и вносят в него необходимые коррективы. Прежде чем работать с металлом, рекомендуют создать выкройку на картоне в натуральную величину. Примерив свой вариант, приступают к разметке на выбранном материале с помощью маркера.
Вырезают заготовку зонта и начинают выполнять сгибы от центра к углам и по основанию.
Там, где планируется произвести скрепление отдельных элементов, просверливаются 3 отверстия с шагом в интервале от 15 до 20 см. Соединение выполняют при помощи заклепок

Важно следить, чтобы конструкция сохраняла выбранную форму без прекосов и деформации.
Подобные действия выполняют при изготовлении фартука, последовательно проходя через все этапы.
Вырезают кронштейны требуемой длины и приваривают к фартуку и зонтику. Место сварки покрывают специальной грунтовкой

Расстояние между основанием и крышей колпака должно находиться в пределах от 8 до 12 см. Такой зазор справится с отведением дыма и защитит от проникновения посторонних предметов.
Поверхность колпака обрабатывают средством с антикоррозийным эффектом и краской в 2 слоя. Оставляют до полного высыхания, обычно 1–2 дня. Колпак надевают на трубу. Если прилегание неплотное, то дополнительно закрепляют его на глиняном растворе.
Важно учитывать пропорции конструкции: большая высота приведет к значительному весу и неустойчивости, а слишком малая плохо справится с дымоотведением.
Решить вопрос, как сделать колпак, под силу человеку, обладающему некоторыми навыками слесарной работы. Простые виды не потребуют много времени и материальных затрат. Изделие из оцинкованного металла прослужит примерно 10 лет. Усилить декоративные качества поможет покраска термостойким составом черного цвета. В этом случае сажа и копоть не испортят внешний вид

Если есть желание установить дефлектор из меди или нержавеющей стали, то стоит обратить внимание на модели, представленные в специализированных отделах строительных супермаркетов

голос

Рейтинг статьи

Разновидности ↑

Из всего разнообразия конструкций можно выделить несколько основных типов:

gribok-na-dimohod
zont-yubka

  • Зонт – самый простой классический тип защиты, который чаще всего устанавливают на трубу. Свое название он получил за круглую форму – зонт эффективно защищает от осадков, создает минимум сопротивления выходящему дыму, а изготовить его можно самостоятельно из плотного листа жести. Самый распространенный тип – зонтик на трубу дымохода в виде конуса, который сворачивается из жести, и вставляется в трубу с помощью распорных элементов. Также распространен зонт юбка – когда крепление выполняется в виде пояса, охватывающего трубу по диаметру.
  • Грибок – достаточно простое устройство, обычно устанавливающееся на дымоходы, которые задействуются периодически(например в бане). Главная функция – искроуловитель. Изготавливается грибок на вентиляционную трубу чаще всего из жести или стали.

Колпак – простые дымники на кирпичные трубы знакомы каждому, эти устройства по конструкции похожи на зонты, иногда отличаются прямоугольной формой, и соответственно имеют скаты. Часто колпаки оборудуются разъемной крышкой, чтобы удобно было чистить дымоход, не снимая конструкцию целиком. Колпаками также называется приспособление, которое закрывает место прохода металлической трубы через кровлю -например фартук-колпак для трубы круглого сечения.

Флюгарка – их главная особенность в том, что зонт на дымоход по своей площади делается больше, чем выходное отверстие трубы. Свое название эти устройства получили за обыкновение прикреплять к их поверхности или козырьку флюгеры для определения направления ветра. Верхняя часть флюгерки может быть как в виде конуса, так и в виде двускатной крыши. Плоская флюгарка также часто используется благодаря простоте изготовления. Широко распространен вариант флюгарки с полукруглым зонтиком – такую модель легко изготовить из жести своими руками, при этом ее конструкция позволяет не только избежать накопления снега на крышке колпака, но и собирания конденсата на его внутренней поверхности.

Дефлекторы – отличается особенной конструкцией, увеличивающей скорость вывода продуктов сгорания, а также улучшающей качество тяги. Это устройство лучше всего защищает от задувания дымохода ветром и образования обратной тяги. Дефлекторы бывают как простых конструкций, так и необычных, например в форме шара из изогнутых лопастей. Дефлекторы для дымохода разрешены к использованию только для твердотопливных устройств, применение их для газовых котлов может быть небезопасно.

Кроме основных типов очень часто можно увидеть оголовок дымовой трубы, выполненный по собственному оригинальному чертежу, такие устройства выполняют кроме основных еще и декоративную функцию.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

  • придают наружному участку трубы эстетичный вид;
  • защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов;
  • продлевают срок службы кирпичного дымохода, защищая его от осадков;
  • увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

  • аналогичные промышленным вытяжным дефлекторам;
  • флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Колпак на трубу дымохода: для чего нужен и как сделать

На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

  • Колпак на дымоход
  • Зонт на дымоход
  • Грибок на дымоход
  • Дымник

Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

Флюгарка на дымоход

Есть еще одно особое устройство — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

  • диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
  • диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
  • ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Видео описание

Как делается колпак на трубу, смотрите в этом видеоролике:

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

  1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
  2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
  3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
  4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Видео описание

Наглядно про монтаж колпака на дымоходную трубу альпинистами – в этом видео:

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.

Роскошный кованый колпак на дымоходИсточник metkolor.ru

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
