Как сделать печь на пеллетах своими руками

1 История гранулированного топлива

Сжигание дров для отопления и приготовления пищи старо как человеческая цивилизация. И даже сегодня в этих целях потребляется более половины древесины, заготовленной в мире. Но лесные ресурсы на планете не безграничны, дровяное отопление имеет немало недостатков, главный из которых — неудобства, связанные с управлением сжиганием.

Как только цены на нефть восстановились, интерес к гранулам пропал, но ненадолго. На рубеже XX—XXI вв. некоторые страны политическими решениями стимулировали изготовление пеллет из древесных гранул как контрмеру против глобального потепления и изменений в климате. Понимание того, что альтернативные источники необходимы для уменьшения зависимости от ископаемого топлива и снижения количества выделяемых в атмосферу парниковых газов привело снова к повышению интереса к технологиям брикетирования и гранулирования биомассы.

Изготовление гранул более требовательно к качеству биомассы в сравнении с брикетированием, но пеллеты обладают рядом очень важных преимуществ. Главное из них — стандартизированный небольшой размер, благодаря которому гранулы можно транспортировать даже вакуумными насосами и без труда организовывать автоматическую подачу в топки котельных установок. Удобство использования их в промышленных целях и обусловило взрывной рост пеллетного производства в XXI веке.

Устройство дымохода

Когда речь идёт об отопительном оборудовании, которое работает на твёрдом топливе, нужно обязательно устраивать дымоход. В данном случае, дымоход делают из трубы диаметром 100 мм.

На расстоянии 50–100 мм от верхнего среза печи, врезают дымоотводный патрубок. Это отрезок стальной трубы, в которую будет плотно входить дымовая труба. Дымовой канал делают с небольшим горизонтальным участком — 50 – 60 см прямой трубы хватит для того, чтобы ослабить тягу. Не допускается большое количество колен до выхода из помещения.

В эксплуатации удобен дымоход, выполненный из нескольких отрезков. Так его можно будет без проблем чистить.

Устройство печей — каминов

Агрегаты (печи), использующие в качестве твердого топлива древесные гранулы, состоят из следующих элементов:

  • корпус из качественной термоустойчивой нержавеющей стали;
  • топка;
  • горелка;
  • дымоход;
  • теплообменник;
  • топливный бункер;
  • вентилятор.

После того как пеллеты из бункера в автоматическом режиме попадают в топку, они образуют в процессе горения газ. В дальнейшем этот горючий газ попадает в теплообменник. Именно там тепло и выделяется, а для его распространения по всему жилому помещению агрегат оснащается вентилятором.

Помимо этого вентилятор выполняет функцию забора дымных газов. Пеллетные печи также оснащены термостатом с блоком управления для регулировки скорости подачи гранул.

Оптимальный вариант

Полностью укомплектованный котёл – очень дорогостоящее оборудование. Его стоимость начинается от 100 тыс. руб., а для крупных объектов может стоить более миллиона. В то же время и самостоятельное изготовление установки тоже может оказаться слишком сложной задачей.

В такой ситуации наилучшим решением будет приобретение комплекта: автоматическая горелка с баком для гранул и системой подачи. Такой комплект может стоить от 17 до 81 тыс. руб. и предназначен для установки на, уже имеющуюся в доме, твердотопливную печь (подойдёт даже кирпичная печь с водяной рубашкой).

Преимущества способа:

  • Не требуется переваривать отопление.
  • Установка может занять менее часа.
  • В дальнейшем пеллетная горелка не будет мешать топить привычным топливом – дровами, углём или электричеством.
  • Дешевле полноценного котла, проще, чем самодельный вариант.

Способ монтажа может отличаться, в зависимости от типа и размеров котла, но суть работ сводится к тому, чтобы закрепить горелку вместо дверцы, или прямо в дверце зольника:

  1. Если размеры дверцы не совпадают с горелкой, её снимают и устанавливают металлическую переходную плиту с подходящим отверстием.
  2. Собирается бункер и устанавливается рядом с котлом.
  3. Затем устанавливается шнек, а к горелке подсоединяется гибкая гофра.
  4. Подключаются блок управления (на шнек).
  5. От труб отопления к блоку управления подключается датчик температуры.
  6. Блок запитывается от сети, и производятся настройки.

Заключение

Котлы на пеллетах имеет смысл устанавливать в том случае, если доступны пеллеты для отопления. Этот вид топлива просто хранить – они ничем не пахнут, не пачкают, не взрываются, и не пылят. Пеллеты безопасны – не выделяют при горении такое количество вредных веществ и шлака, как в случае с углём.

Доработка готового котла пеллетной установкой сделает процесс отопления более простым и экологически чистым. Загружать пеллеты в бункер нужно будет раз в три дня (более крупные бункеры заполняются раз в две недели).

Несмотря на то что при строительстве частного дома владелец имеет практически полную свободу в проектировании, есть некоторые помещения, которые должны в обязательном порядке подчиняться нормам СНИП. Таким помещением является котельная. Какие предъявляются требования к котельной в частом доме, вы можете узнать на нашем сайте.

Стоит ли обогревать жилище индукционным котлом, читайте в этом материале. А также о том, как изготовить агрегат самостоятельно.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Ошибки при эксплуатации пеллетных печей

Котел на пеллетах может быть дорогим и качественным, но если выбор аппарата был неверным, неизбежно разочарование. Основная ошибка заключается в общем несоответствии котла целям потребителей. Необходимо чётко осознавать свои потребности и то, насколько печь способна их удовлетворить. В первую очередь оборудование нужно оценивать с точки зрения его типа и критериев выбора.

Распространённая ошибка – некорректный расчёт мощности котла и теплопотерь помещения. Результат – слишком низкая или высокая температура. Лучше потратить больше времени, но сделать правильные расчёты. А ещё лучше доверить это специалисту.

Плохая работа печи – ещё одна досадная проблема. Связана она обычно (если речь не идёт о некачественном оборудовании) с типичными для России реалиями – упомянутыми неважным качеством электросетей и топлива.

Вкратце перечислим ещё тройку возможных неприятностей:

  • искрение дымохода; причина – неправильный выбор последнего;
  • разлетающаяся по комнате древесная пыль; причина – некорректный выбор места для печи;
  • повышенная частота наполнения зольника; причина – неверная настройка пеллетной горелки.

Руководство по сборке котла

Пеллетные котлы имеют достаточно сложную конструкцию. Инструкция по их сборке тоже будет нелегкой и многоэтапной. Для большего удобства процесс сборки каждого основного агрегата рассмотрен отдельно. Купите или изготовьте необходимые элементы, а затем попросту соберите их в единую систему.

Горелка


Горелка

Этот элемент пеллетного котла настоятельно рекомендуется покупать уже в готовом виде. Именно на горелку вы потратите больше всего денег.

Самостоятельное изготовление горелки практически невозможно по той причине, что эта часть котла является не попросту емкостью для розжига загруженных гранул, а сложным контрольно-регулирующим механизмом.

Пеллетные горелки оснащаются специальными датчиками и имеют несколько предустановленных программ, позволяющих добиться максимально рационального расхода топлива и обеспечить наиболее эффективный обогрев дома.

Корпус и теплообменник

Со сборкой корпуса и изготовлением теплообменника вы сможете справиться самостоятельно. Корпус котла лучше всего делать горизонтальным – при таком размещении агрегата достигается максимальная эффективность обогрева.

Для изготовления корпуса рекомендуется использовать шамотный кирпич. Вы попросту собираете своего рода короб без верхней крышки и размещаете в нем теплообменник с подключенными трубами и прочими элементами. Кирпич рекомендуется использовать по той причине, что он аккумулирует тепло гораздо эффективнее чугуна, стальных листов и прочих популярных материалов.

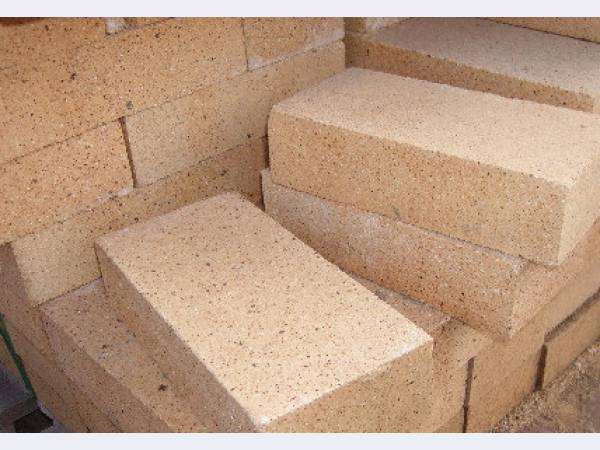

Шамотный кирпич

Теплообменник пеллетного котла представляет собой систему труб, соединенных между собой и подключенных к трубам теплоснабжения частного дома.

Первый шаг. Соберите из труб квадратного сечения теплообменник прямоугольной формы. Для этого нарежьте трубы на куски нужной длины и сварите их в единую конструкцию.

Второй шаг. Сделайте в профиле, выполняющем функцию вертикальной стойки, отверстия для подсоединения круглых труб.

Третий шаг. Подготовьте в оставшихся фронтальных трубах отверстия для труб отвода и подключения воды. Горячая вода будет отводиться через верхнее отверстие, холодная – подаваться снизу.

Используйте металлические трубы длиной от 150 мм. Далее можно будет использовать полипропиленовые трубы. В местах подключения труб к котлу обязательно установите шаровые краны. Дополнительно можете установить фильтры, если в них есть необходимость.

Четвертый шаг. Приварите заднюю часть агрегата к его фронтальной части и сварите боковые трубы.

На этом же этапе выберите удобное место для подсоединения дымоходной трубы диаметром от 10 см. Внизу отопительного агрегата предусмотрите небольшую камеру для сбора золы. Также конструкция пеллетного котла обязательно включает себя топливник. О нем далее.


Пеллетные котлы

Топливник

В топливнике, как уже отмечалось, хранятся пеллеты и отсюда же они подаются в горелку.

Первый шаг. Подготовьте необходимые материалы и приспособления. Вам понадобится шнек диаметром 7,5 либо 10 см, электромотор и металлический кожух. Двигатель вы соедините с блоком управления пеллетной горелки.

Функцию металлического кожуха может выполнять любая емкость подходящего объема с достаточно толстыми стенками.

Второй шаг. Установите в выгрузочную горловину кожуха входящий патрубок вашего шнека. К другой части шнека подключите гофрированную пластиковую трубу для подачи гранулированного топлива на горелку.

В завершение вам останется лишь собрать все перечисленные элементы в единую конструкцию. Сделайте это и переходите к установке котла.

О производстве биотоплива

Его можно условно разделить на семь этапов . Рассмотрим на примере пеллет из древесины.

Крупное дробление

Сырьё распределяют на две группы – чистая плотная древесина и неочищенная от коры. (Это позволит в дальнейшем классифицировать товар по качеству сырья).

Сырьё поступает в дробильную машину и измельчается. В итоге, выходит материал, напоминающий крупные опилки, чей размер ≈ 25 на 25 мм. Такая фракция позволяет эффективно их просушивать, а впоследствии измельчать до более мелких размеров;

Сушка дробленого материала

Для дальнейшего процесса крупно меленные гранулы нужно высушить. Это позволит снизить уровень влажности до заданного значения. В среднем, показатель должен составлять ≈ 10 %.

Сушильные технологии могут быть разными (ленточные, барабанные и др.), но в любом случае — это наиболее энергоёмкий процесс, поскольку необходимо обеспечить температуру окружающего воздуха ≈ 400°. Этап важен тем, что если изготавливать пеллеты из пересушенных опилок, то не получится прочных гранул;

Мелкое дробление

Сырьё, из которого будут производиться гранулы, не должно быть более 4 мм. Для этого используют специальные дробилки (типа молотковых мельниц) позволяющих измельчить материал до нужной фракции.

Вес стандартного продукта после мелкого дробления составляет ≈ 150 кг на 1 м³.

Нормирование влажности

Иногда материал прошедший стадию сушки, теряет влагу избыточно (т.е. менее 8%). Это не позволяет качественно провести этап прессования (иссушенные гранулы становятся хрупкими и разрушаются, кроме того, снижается их теплотворная способность).

Для повышения влажности, используют разные способы — кратковременное погружение в ёмкость с водой (обычно для мягкой породы) или насыщение паром (для старой или слежавшейся древесины).

Прессование

Подготовленный в размерах и влажности материал пропускают через пресс (гранулятор), в котором множество цилиндрических углублений (матриц). Сжимаемый материал заметно уменьшается в объёме и при этом повышается его температура.

С ростом температуры измельчённая масса выделяет вещество под названием лигнин. Он является природным клеящим ингредиентом. Гранулы становятся прочными за счёт полимеризации лигнина.

Охлаждение

При давлении пресса и трении частиц материала, температура выдавливаемых гранул возрастает до 90°. Поэтому, их необходимо охладить. Для этого не нужна специальная техника, гранулы остывают естественным путём. После чего, они набирают соответствующую твёрдость.

Фасовка готовой продукции

Заказчик может получать товар в упакованном виде или насыпном (отгрузка из бункеров). Для того чтобы исключить риск снижения качества от воздействия окружающей среды, пеллеты расфасовывают в непромокаемых мешках. Большие мешки, так называемые биг-бэги вмещающие от 500 до 1000 кг или мелко потребительская тара в 15 — 25 кг.

Вот, пожалуй, и весь процесс. Ещё раз напомню, мы рассмотрели изготовление древесных пеллет. Производство из других материалов может отличаться.

Как хранить данное топливо? Рекомендуется в сухих, вентилируемых или проветриваемых помещениях. Оптимальное размещение – на деревянных досках (или поддонах). Одним словом – не в сырости.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

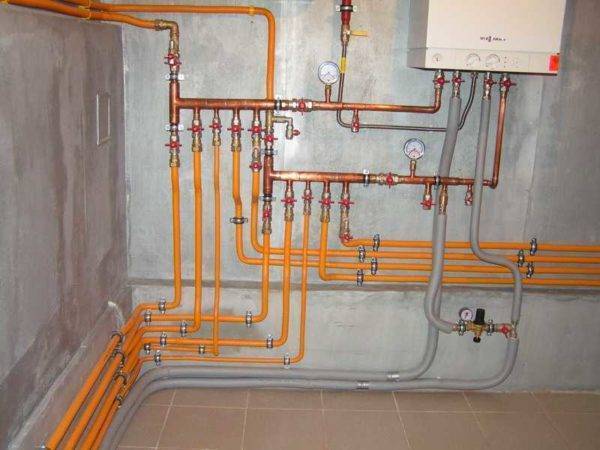

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

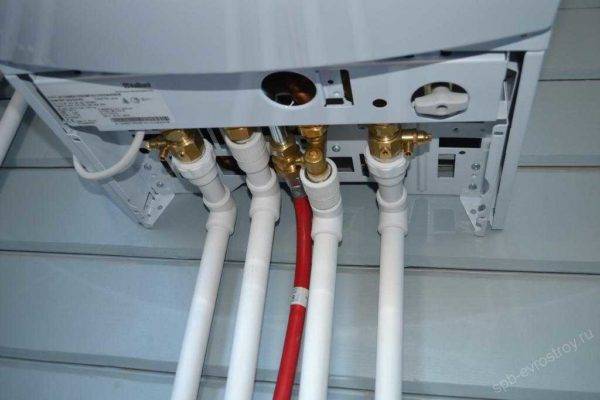

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива.

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

На заметку! Ни в коем случае нельзя использовать для розжига горелки легковоспламеняющиеся жидкости. В этом случае процесс горения сразу же перейдет в бункер, вследствие чего произойдет пожар.
1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла.

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.
