Установка печи в баню: 8 важных пунктов, на которые необходимо обращать внимание

Выбор и подготовка места

Нюансы размещения отопительного оборудования для бани определяются в первую очередь нормами, закрепленными ППБ. Именно эти правила регламентируют то, где, на каком основании и как именно требуется разместить печь той или иной разновидности. На данный момент можно выделить три основных варианта размещения оборудования.

  1. Вся конструкция монтируется в парной, если позволяют ее планировка и габариты. Подобный способ установки имеет целый ряд неоспоримых преимуществ, а также явные недостатки. К первым относятся, например, комфортная регулировка температуры и загрузка дров. Главные минусы – это быстрое выжигание кислорода, а также трудности с поддержанием нужной влажности.
  2. Монтаж печи с выносной (отдельной) топкой. Данный вариант является оптимальным решением с точки зрения безопасности. Однако стоит учитывать определенные нюансы обустройства основания и каналов.
  3. Установка печи с выносом топливного канала за пределы бани. Речь в данном случае идет о наименее распространенном типе монтажа отопительного оборудования. Он актуален в тех случаях, когда площадь парилки и предбанника является минимальной, а в качестве топлива предполагается использование угля.

Сейчас при строительстве бани используются разные технологии. Речь может идти как о деревянных, так и каркасных строениях или, к примеру, конструкциях из пеноблока. При этом место расположение печи настоятельно рекомендуется определять на стадии проектирования и строительства

При этом, если топка будет выносной, стоит особое внимание уделить проемам

При выборе места необходимо прежде всего руководствоваться правилами безопасности. Так, теоретически топка печи должна находиться от полок и других предметов на расстоянии от 1 метра. Однако на практике реализовать это удается далеко не всегда с учетом площади парилок. Часто подобные помещения являются довольно маленькими, а смежные, в которые можно вынести топку, просто отсутствуют. В подобных ситуациях все горючие поверхности отделывают термостойкими материалами.

Помимо всего перечисленного, стоит лишний раз напомнить о необходимости соответствия возводимых конструкций действующим СНИПам. Это, в частности, касается мест монтажа баков для воды, частей трубопроводов, кожухов и внешних теплообменников

Также важно принимать во внимание следующие ключевые моменты:

  • нагревательный блок нельзя помещать в ниши;
  • от неэкранированных деревянных поверхностей печь должна находиться на расстоянии не менее метра;
  • нагревательный элемент должен располагаться ниже уровня теплоизолированного или не имеющего огнеупорного покрытия потолка минимум в 0,8 и 1,2 м соответственно;
  • расстояние от дверцы топки до противоположной стены должно быть не менее 1,25 м;
  • раскаленный корпус печи располагают минимум в полуметре от стен.

Керамические дымоходы

Стенки дымопровода из керамики отлично держат тепло, не реагируют на конденсат. Продукты горения удаляются полностью. Установка дымохода из обожженной глины требует внимательного отношения, ибо такой газоотвод дорогой и тяжелый.

Конструкция сборного типа

Сборка керамического дымохода для печи в баню, сделанный своими руками, ведется по инструкции изготовителя. При этом строго придерживаются прописанных там рекомендаций.

Как выбрать сборный комплект

Для беспроблемной сборки берут комплект, состоящий из компонентов:

  • модули керамотруб (трубы дымохода);
  • покрывная плита;
  • тройники подключения, идущие от (до) ревизии, печи;
  • конденсатосборник;
  • дверца отдела ревизии;
  • решетка вентиляции;
  • наконечник для оглавка;
  • теплоизоляция, гидроизоляция для фундамента.

Для работы нужны инструменты и материалы:

  • огнеупорный клей по керамике;
  • бетоннный раствор;
  • стальные пруты (1,5 м), чтобы сделать армирование опорной шахты.

Принципы сборки и монтажа

При установке дымовытяжного канала нужна заранее нарисованная схема дымохода, план работ. По инструкции рассчитайте параметры фундамента, длину дымовой трубы. По порядку сделайте шаги, начав устройство трубы с низу вверх:

  • Выполните монтаж фундамента под дымоходный канал. На подушку положите слой гидроизоляции.
  • Установите шахту из керамоэлементов, теплоизоляционных матов.
  • В центре фундамента закрепите модульное основание.
  • Установите переходник подключения вытяжной системы к печи. тройник, обеспечивающий обслуживание дымоводов.
  • Смонтируйте дымоходную трубу.
  • Подсоедините конденсаторосборник, элемент под решетку вентиляции.
  • Далее постепенно наращивайте трубу по схеме до достижения рассчитанной высоты. Участки прохода через перекрытия, кровлю, отделывайте изоляционными материалами.
  • Проведите теплоизоляционные обшивочные работы.
  • Закрепите, оформите трубу на крыше.

В углах керамзитобетонных блоков, обхватывающих гильзу, есть каналы армирования. Устанавливайте несколько блоков в высоту, насаживая их на металлические пруты. В один канал ставят две арматуры, делая перехлест за горизонтальный уровень блока (минимально 10 см), заливают бетоном. Такое крепление обеспечивает, жесткость, прочность трубного комплекса.

Однако, не делайте крепеж дымоходного контура в местах прохода перекрытия, кровли излишне жестким, учитывая, что фундамент со временем даст некоторую усадку.

Специфика установки, тонкости соединения труб

Для стыкования керамических элементов используют жаростойкий клей, имеющий защиту от кислотной среды. Изготавливают герметик из жидкого стекла, выпускают в виде порошка, разводимого в воде, пропорция 7:1.

В качестве теплоизоляции выступает:

  • асбестовый лист;
  • базальтовая вата;
  • листовой минерит.

Секции керамического контура стыкуют раструбным методом, исключающим утечки газа, конденсата за его пределы:

  1. Очистите поверхности соединяемых секций от пыли.
  2. Пистолетом наносите клей верхние края модулей, соединяя их.
  3. Выдавленные излишки герметика удаляйте влажной губкой.

На протяжении суток после стыковки дымовую трубу не трогают, ожидая пока отделы трубы для бани полностью высохнут. Конечным этапом является оснащение оголовка искрогасителем, рефлектором, колпаком.

Инструкция по установке металлической печи в бане

Монтаж печи в бане является самым ответственным мероприятием в ее обустройстве. Необходимо предусмотреть множество технологических нюансов. чтобы эксплуатация объекта сопровождалась минимальным риском возгорания.

Печь в бане взаимодействует с разными компонентами, начиная от деревянных поверхностей конструкции постройки, и заканчивая ее кровлей. Поэтому, одним из главных условий, выполнение которых предполагает установка печи в бане своими руками, является соблюдение изоляционных требований. Вместе с этим должны быть грамотно выполнены все соединения и монтажные узлы, благодаря которым будет осуществляться сложная работа отопительной системы в бане.

Соблюдение пожарной безопасности

Основные моменты, которые следует предусмотреть на этапе установки металлической печки с целью соблюдения норм пожарной безопасности:

  • Минимальный промежуток между печью и любыми горючими конструкциями составляет 0,5 м.
  • Если стены бани подвержены воспламенению, они подлежат обязательной защите от расположенного рядом металлического отопительного агрегата. С этой целью осуществляют монтаж изоляционных листов или делают кирпичную кладку.
  • Оптимальной считается установка печи, когда дверцы топки открываются по направлению к дверному проему, а дверца каменки отвернута к углам.
  • Потолок – очередной участок бани, нуждающийся в защите. Если он выполнен из горючих материалов, следует позаботиться об установке металлического листа со слоем базальтового картона. Размер защитного экрана превышает габариты печки на 1/3.
  • При установке электрической металлической печи, обязателен монтаж заземления и согласование с пожарной инспекцией.

До начала эксплуатации баня обязательно оснащается средствами тушения пожара, которые должны всегда находиться под рукой в исправном состоянии.

Устройство каркасной стенки для установки печи с выносной топкой

Подготовка фундамента – первостепенная задача при возведении печи с топкой.

Основание под будущую конструкцию создается следующим образом:

  1. Формируется углубление шире металлического агрегата на 15 см с каждой стороны. Глубина ямы составляет 50 см.
  2. Дно углубления трамбуют и присыпают тонким слоем щебня и песка.
  3. Поверх насыпи кладется сложенная в 2 раза пленка из полиэтилена для создания гидроизоляции.
  4. Каркас вырезается из дорожной сетки. Его ширина должна на 5 см быть меньше ширины и глубины ямы.
  5. Готовый элемент приваривается или крепится с помощью вязальной проволоки к положенной на пол арматуре.
  6. В яму заливается бетон до подсыпки, а затем выравнивается виброрейкой и проверяется уровнем.
  7. Необходимо дождаться полного высыхания бетона, а затем поверх него проложить рубероид в 2 слоя.
  8. Шамотные кирпичи укладываются 2 рядами, образуя основу под металлический агрегат.

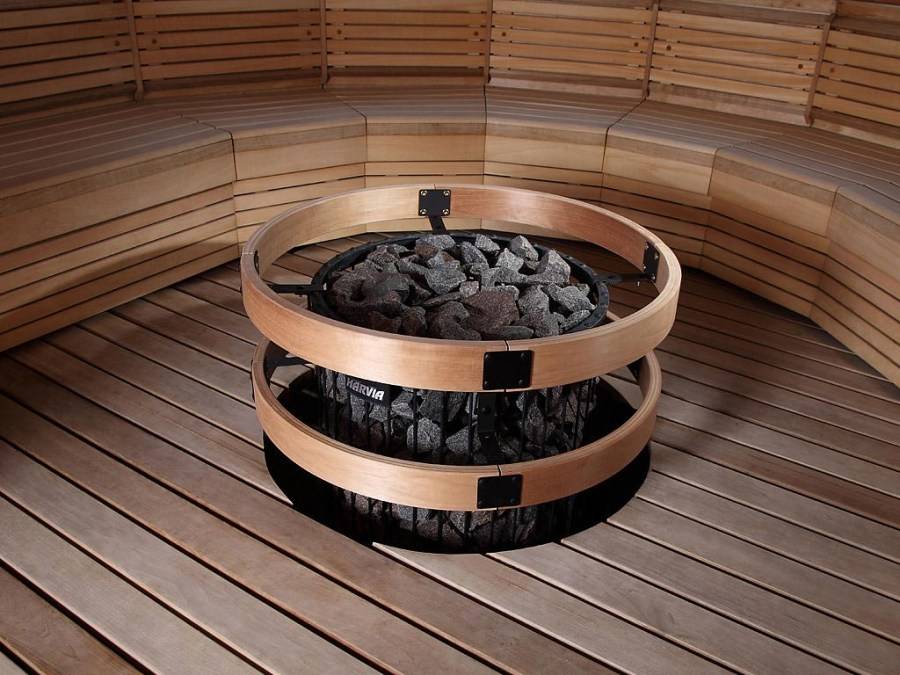

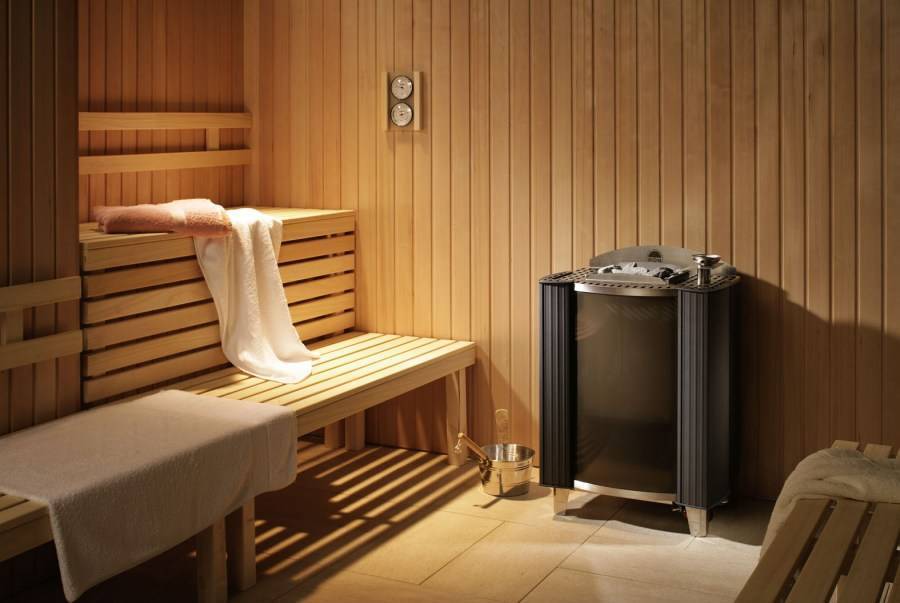

Что важно в выборе печи для сауны

Установить электрическую каменку в сауне, бане – мечта каждого владельца загородного дома. Такой ход выводит домашнюю сауну на более высокий уровень комфортности, дает возможность насладиться паром в удобное время. Правильная работа печи требует грамотной планировки всего обустройства сауны, устройство по правилам вентиляционной системы. Банные модели электрических печей отличаются по типу установки, это следует учитывать в выборе модели, в обустройстве всего оборудования сауны.

По типу установки пользователь предпочитают настенные или напольные агрегаты, с формой цилиндра – высокого и узкого. Он удачно встанет в любом помещении сауны, не будет занимать много места. Когда позволяет площадь парилки, покупатели выбирают среди любых разновидностей моделей.

Устройство внешнего корпуса печи:

  • открытое;
  • закрытое.

Печь открытого типа для сауны электрическая долго сохраняет тепло, эффективно выпускает пар. Печь закрытого типа используется, когда хозяин предпочитает хорошо прогретое помещение с максимально сухим воздухом. Важный параметр выбора печи – ее мощность. В магазине покупатель должен быть готовым отвечать на компетентные вопросы продавца о площади парилки, имеющихся электрических подводах, их сечении, желаемой форме агрегата, типе его предполагаемого устройства. Мощность поможет рассчитать консультант магазина на основе площади парилки. По физиологическим и техническим параметрам, оптимально прогреть помещение парилки сможет печка для сауны, с расчетом расхода на 1 кубометр площади 1-1,5 кВт энергии.

Консультанты рекомендуют приобретать агрегаты «про запас», с функцией регулирования режима температуры. Тогда агрегат будет уверенно переносить заданные эксплуатационные нагрузки, без проблем отработает период гарантии, данный производителем. Мощная печь в домашнюю сауну, баньку потребует проведения нового электрического провода, с выделением отдельной линию, с сечением, необходимым по указанной производителями мощности выбранного агрегата.

Выбор требует учитывать объем внутренней камеры, где укладываются камни для нагрева. Электрическая печь для сауны маленькой площади вполне будет эффективно согревать помещение, если ее объем составляет 20-26 кг. Для больших помещений парной надо приобретать модели объемом более 50 кг, чтобы получить достаточно тепла и комфорта.

Важно в сауне устроить качественную теплоизоляцию, изначально строить ее с толстыми несущими стенами. Это исключает потери тепла, дает печи работать в нормальном температурном режиме

Когда парилка устраивается в старом помещении бани, рекомендуется приобретать печь большого запаса мощности, которая сможет перекрывать теплопотери, обеспечивать комфорт любителям попариться.

Покупатели заранее выбирают производителя печей, торговый бренд. Агрегаты европейского производства являются самыми качественными, но находятся в самой высокой ценовой категории. Значительно дешевле стоят модели отечественных торговых марок, наши производители предлагают технологически просто устроенные, добротные электрические печи. Китайские производители предлагают дешевые модели, среди них тоже можно найти надежные варианты бюджетных печей.

Монтаж печи на деревянном полу

Не все знают, как практически проводится установка печи в бане на деревянный пол. Так вот, если ваша печь вместе с «начинкой» весит не более 700 кг, а толщина лагов и досок – больше чем достаточна, то можно воспользоваться вариантом без демонтажа пола. Для этого следует придерживаться такой последовательности выполнения работ:

  • Мелом обозначить, где будет установлена печь на деревянном полу с соблюдением точных размеров отопительного устройства.
  • Отложить от каждой из этих линий по 10 см и параллельно обозначить контуры внешнего прямоугольника. Следует помнить, что расстояние от поверхности печки до стенки бани должно быть равным 38 см.
  • Взять минеритовую плиту, вырезать точно такой же прямоугольник, как начерчен на полу, и с помощью саморезов привинтить ее к доскам.

Так нельзя укладывать кирпич

Заложить плиту из минерита 2-мя рядами шамотного или обычного полнотелого красного кирпича, пользуясь при этом огнеупорным раствором. Не забывать, что кладка должна быть строго горизонтальной.

Правильная схема выкладки кирпича

С помощью термостойкого клея, зафиксировать на возвышенности железный лист или керамогранит. Оба листа достаточно термостойкие, но если их нет – не беда. Ведь наличие кирпича уже является достаточным условием для того, чтобы обеспечить пожарную безопасность для пола.

Все, основание готово для эксплуатации. Но не следует спешить, поскольку необходимо примерно 2-3 суток, пока окончательно застынет раствор, клей, чтобы с уверенностью ставить на фундамент печь для бани.

Как обустраивается дымоход

Монтаж дымоходной трубы, является заключительной фазой установки металлической печи. Для создания дымохода можно воспользоваться несколькими способами. Поговорим об этом поподробнее.

  1. Для печи не очень подходит металлическая труба. Сильно нагретые газы, попав в такую трубу, могут раскалить металл, возможно воспламенение кровли.
  2. Несколько десятилетий назад, очень популярным оставался кирпичный дымоход. Однако его громоздкая конструкция не всегда подходила для определенных моделей печки. Кроме того, фундаменту приходилось испытывать дополнительные нагрузки. Чтобы построить такую трубу необходимо уметь работать с кирпичом и иметь предварительно разработанный проект.
  3. Идеальной считается установка сэндвич трубы. Этот материал отличается низкой ценой, его легко монтировать. Во время проектирования не возникает никаких сложностей. Наружная поверхность такой сэндвич трубы никогда не нагревается. Следовательно, отсутствует возможность возникновения пожара.
  4. Очень редко устанавливают керамический дымоход. Его главным недостатком является очень большой вес. Он примерно равен массе кирпичного дымохода. Стоимость такого материала очень высока. Она намного выше средней цены сэндвич трубы.

Высокая популярность сэндвич дымоходов, их удобный монтаж, подтверждается изготовителями металлических печей. В инструкции по монтажу уделено очень много внимания этому материалу.

В качестве дополнительной услуги, металлическая печь комплектуется сэндвичем. Это дает возможность сэкономить время на поиски материала для монтажа отопительной системы в своей бане.

Как расположить печь в бане?

Выбор местоположения печки — важнейший аспект, который никак нельзя обойти вниманием. Устанавливать в бане нагревательный агрегат следует строго следуя всем правилам

В первую очередь необходимо предусмотрительно просчитать расстояние от агрегата до любого горючего материала, печь не должна располагаться к таким предметам ближе, чем на полметра. Чтобы защитить стены и прочие поверхности, следует выполнить возле них кладку из огнеупорных кирпичей или же отделать их изоляционными листами.

Не менее важный пункт — направление дверок: как правило, дверца топки располагается по направлению ко входу в банное помещение, а дверца каменки — по направлению к углу.

Повышенную пожароопасность в бане представляет потолок, поэтому его необходимо закрыть металлическим листом со слоем картона (базальтового). Такой лист должен располагаться над печкой и превышать её площадь как минимум втрое.

Если в бане устанавливается металлическая печка, работающая от электричества, то её монтаж обязательно должен быть согласован с пожарной инспекцией. Также при её установке потребуется выполнить заземление.

Пятый этап: монтаж системы теплообмена

Перед началом работы следует ознакомиться с элементами системы, обеспечивающей теплообмен. Ее компоненты могут различаться, но если планируется установка печи термофор в баню, к слову, одной из наиболее популярных на российском рынке, то этот набор будет следующим:

  • Теплообменник и два штуцера>>
  • Выносной бак для горячего водоснабжения, к которому прилагаются два штуцера и два крана;
  • Соединительные элементы. среди которых также краны со штуцерами и трубы.

Запорные и водопроводные компоненты на всех соединительных узлах должны составлять в диаметре не менее 2 см. При монтаже теплообменной системы дно бака должно располагать выше по отношению к верхнему штуцеру системы. Более того, это расстояние должно составлять не меньше 30 см.

В процессе установки трубопроводов нельзя допускать провисания их контуров на горизонтальных плоскостях. Желательно монтировать трубы под углом не меньше 30° по направлению вверх. Чтобы исключить риск замерзания воды в зимний период следует в части, находящейся ниже крайнего штуцера (в нижней части) системы теплообмена встроить сливной кран. Также, рекомендуется избегать применения гибкой подводки из пластиков или резины.

Подготовка к установке

Торопиться с установкой нового агрегата на место не стоит. Перед тем, как поставить печку в бане, её нужно хорошо протопить на открытом воздухе, загрузив каменку. Делается это по двум причинам.

Во-первых, краска, которой покрывают металлический корпус, окончательно схватывается только при высокой температуре. При этом она частично выгорает с выделением неприятного запаха.

Во-вторых, камни для бани часто содержат в своём составе сульфиды, распадающиеся при высокой температуре на окислы серы. В свою очередь, при соединении с водой превращаются в кислоты. Пары серной кислоты не просто неприятно пахнут – они очень опасны для здоровья. Но сульфиды довольно легко выгорают, поэтому и желательно протапливать печь на улице до полного исчезновения запаха серы.

Так выглядит камень с вкраплениями сульфидовИсточник parilochka.com

Если стоит задача, как установить печь в бане с топкой из предбанника своими руками, то при наличии перегородки между ним и парным отделением часть её придётся вырезать. Если перегородки нет, лучше сразу возвести её из негорючего материала, например, из красного кирпича. Или выложить кладку до нужной высоты, а продолжить брусом.

Размеры проёма в горючей перегородке под топливник тоже берутся не «с потолка», а определяются в зависимости от мощности теплового агрегата. С печами заводского изготовления все просто: эти параметры указываются в паспорте на изделие. Уменьшать их нельзя, а увеличивать – сколько угодно.

Мощность самодельной печки определить затруднительно. В таких случаях проем делают таким, чтобы от топки до деревянной стены оставалось 25-35 см при условии её защиты по контуру теплоизоляционным материалом: полосой асбестового картона, базальтовой ваты и т.п. Если такая защита не предусмотрена, это расстояние увеличивают до 40-50 см.

Вырезанный в перегородке проем под выносную топкуИсточник vsaunu777.ru

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.
