Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N, а две другие к двум нижним точкам.

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы было легче соединять провода, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

для обжима удобнее использовать специальный инструмент обжимник он не является обязательным, если провода не многожильные ;. Если же вам что-то непонятно, пишите мне!

Мастер-выключатель света: техническая реализация

По технической реализации существуют 3 ключевых решения.

Контактор и мастер-кнопка устанавливаются в электрическую цепь, питающий осветительную группу.

Перед монтажом лучше иметь принципиальную схему перед глазами. При нажатии кнопки выключателя, контактор подает питание от групповой цепи, куда подключены светильники квартиры. Это наиболее популярный вариант.

Централизованное включение и отключение света.

Управление освещением происходит с помощью мастер-выключателя, если вся осветительная сеть в доме смонтирована на импульсных реле. Такой вариант более затратный и сложный, используются дополнительно специальные модули.

Централизованное включение и отключение света при наличии импульсного релеИсточник uk-parkovaya.ru

Наиболее функциональное и универсальное решение.

При таком варианте подключения мастер-выключателя используется ПЛК (программируемый логический контроллер). Благодаря программированию есть возможность изменять схему освещения. В зависимости от выбранного оборудования, можно добиться удешевления этого варианта относительно стоимости импульсных реле.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Источник

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера«.

Подключение

Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм

После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен

По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.

Осталось только включить электричество и проверить результаты своей работы.

Перед началом каких-либо работ, связанных с монтажом или подключением двухклавишного выключателя, необходимо ознакомиться с базовыми особенностями его устройства. Внешний вид устройства является стандартным и привычным для пользователей: 2 кнопки в пластиковой рамке.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

1. Для наглядного изучения и понимания устройства двойного выключателя
   , рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
2. Первая
   , на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
3. Контакты обладают соединением с выходными клеммами
   , к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
4. В устройство любого выключателя обязательно входят специальные механизмы
   , снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
5. В некоторых современных моделях имеются винтовые зажимы
   , состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными .

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение выключателей света с любым количеством клавиш.
Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. Если же вам что-то непонятно, пишите мне!

Подключение одноклавишного выключателя на две лампочки

Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.

Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

Для «раздвоения» проводов можно использовать универсальный клеммник Wago: в один разъём вставляется приходящий кабель, а в оставшиеся — два уходящих; такое соединение нужно сделать на каждой из трёх жил

Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Обычно одноклавишный выключатель служит долго. Если клавиша перестанет «отщёлкивать», то лучше заменить узел полностью. Современные выключатели плохо поддаются ремонту. Чаще всего случается такая неисправность: один из проводов выпадает из контакта. Тогда нужно поддеть клавишу отвёрткой, ослабить открывшиеся болты, вытащить основу, вставить контакт на место и зафиксировать его. Однако поломки, как правило, происходят редко, если используется оборудование известных производителей.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Например, по принципу включения все устройства можно разделить на:

• механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
• электронные сенсорные, приводимые в действие прикосновением руки;
• с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

Выключатели света с одной клавишей

Важно! Прежде чем выполнять работы по монтажу и подключению, обязательно отключите напряжение в распределительной коробке, после этого индикаторной отвёрткой проверьте, не приходит ли ток к месту выполнения работ. Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод

Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам

Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод. Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам.

Освещение используется в самых различных помещениях и условиях. Применяются различные типы источников света. Поэтому существуют и самые разнообразные типы элементов для коммутации. Одинарный выключатель — это самый простой тип, но разобравшись с ним, вы сможете подключать и более сложные элементы.

Если рассматривать выключатель как элемент электрической схемы, то это размыкающийся контакт, который имеет всего два разъёма для подключения. Чаще всего это винтовые соединения, то есть подключаемые провода зажимаются винтами при помощи отвёртки. Ещё могут встретиться самозажимающиеся разъёмы. Для подключения к ним нужно зачистить проводник от изоляции и вставить его до упора в соответствующее отверстие.

По способу монтажа они делятся на две группы:

• наружные;
• внутренние.

Наружный одноклавишный выключатель устанавливается непосредственно на поверхность стены, а внутренний — в специальную монтажную коробку, расположенную внутри стены.

Как лучше установить выключатель света? Здесь однозначного ответа нет, потому что у каждого способа установки свои преимущества.

Лучше, если все элементы будут установлены внутрь стены, так как в этом случае токопроводящие части будут скрыты и защищены от повреждения, что защитит вас от поражения электрическим током. Но для этого необходимо пробивать в стене пути для прокладки проводов, углубления для установки монтажных и соединительных коробок и затем заново штукатурить стены.

Все эти работы весьма трудоёмки и не требуются в случае наружного монтажа, когда все элементы крепятся к поверхности стены, а кабеля можно спрятать в специальном коробе или защитной гофрированной трубке.

Предлагаем Вашему вниманию познавательную статью об устройстве и принципе работы симистора.

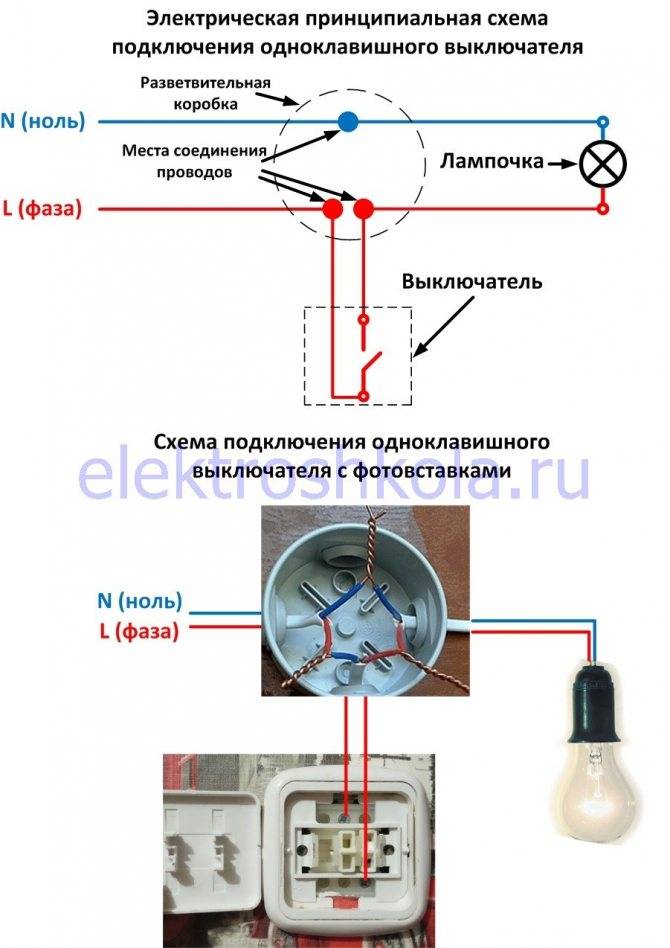

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Назначение

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.
