Проводка в деревянном доме своими руками: Инструкция + Фото и Видео от лучших мастеров

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.

Чтобы провести в доме открытую электропроводку, нужно:

    • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
    • Создать электрическую принципиальную схему
    • Использовать плоский провод марок АПРВ, АПР, АППВ
  • Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
  • Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
  • Закрепите распределительные и установочные коробки
  • Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
  • Смонтируйте в местах, указанных на схеме розетки и выключатели
  • Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

  • Разметить стены при помощи разметочного шнура
  • С помощью болгарки прорезать в стенах канавки 2х2 см
  • Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
  • Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
  • Прогрунтовать канавки
  • Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
  • Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
  • Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
  • Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

  • Ролики-изоляторы: 10-12 сантиметров друг от друга
  • Провод витой одножильный – 1 сантиметр от стены
  • Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
  • Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

  • Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
  • Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Главные моменты проектирования

Чтобы правильно провести электричество в частном деревянном и любом другом доме, сначала нужно начертить его общий план. На нем указывается точное расположение всех узлов: розеток, выключателей и пр. Продумайте сразу, где будет установлена стиральная машина, бойлер и другое оборудование.

Схема должна отображать также и значения максимальной мощности электроприборов. Осветительные приборы подключаются к отдельной группе (для большого дома – группам) электропитания. Не забывайте, что и двор в частном доме нужно освещать. Если речь идет о даче, где семья будет проживать пару месяцев в году, освещение дворовой территории лучше подключить на отдельный выключатель-автомат.

Такие мощные приборы, как электрические котлы и водонагреватели, тоже нужно подключать к отдельному кабелю. Потребляемая мощность для каждого узла рассчитывается по максимуму. Эти показатели суммируются, и получается общая мощность нагрузки, значение которой необходимо учесть во время выбора соответствующего автоматического вводного выключателя.

Особые требования для деревянных домов

В деревянных домах к электропроводке предъявляются особые требования. В частности, есть некоторые ограничения на прокладку скрытой или открытой проводки. Непосредственно прокладку проводов рассмотрим далее, а здесь – более конкретно о некоторых особенностях установки электроприборов.

Все электроприборы, розетки и выключатели должны относиться к внешнему типу подключения. Не допускается использование розеток и выключателей, которые устанавливаются в деревянные стены или сгораемые конструкции с заглублением.

Это правило относится не только к деревянным домам, но и к домам со сгораемыми перекрытиями – в них нельзя устанавливать заглублённые в стену розетки и выключатели, также нужно ставить не заглублённые в стену раздаточные коробки.

Прохождение провода между деревянными сгораемыми перекрытиями должно осуществляться в металлических коробах, которые отделяют провод от деревянной конструкции на расстояние в 2 см.

Это же относится и к скрытой проводке – она проходит через отверстия, обрамлённые металлом, просверленные при помощи коронки в деревянной конструкции. Удобно использовать стандартные покупные жестяные проходы.

Стоит обратить внимание на технические трудности прокладки электропроводки в домах со стенами из дерева. Дело в том, что только что построенный дом со временем даёт усадку

Она может достигать 3-4 см на каждый метр высоты этажа, особенно если дом рубленый. Это же относится к мансардным этажам с деревянным стропильным перекрытием – со временем их геометрия изменяется.

Проводка, которая была проложена по этим поверхностям, будет также деформироваться, провода могут начать провисать, или в каком-то месте начнут натягиваться и рваться по изоляции. Поэтому желательно избегать скрытой проводки в деревянном доме, и прокладывать провода открыто.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены

В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв

м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.Провод из медиПровод из алюминия
Ток, АМощность, кВтТок, АМощность, кВт
0,758,01,8
1,09,02,0
1,28,01,8
1,512,02,6
2,012,02,6
2,520,04,416,03,5
4,025,05,520,04,4
6,032,07,025,05,5
10,050,011,040,08,8
16,065,014,350,011,0
25,095,021,070,015,4

Для деревянного дома подходит трехжильный медный кабель ВВГ

При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа  потребуются следующие инструменты и материалы:

  • — кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
  • — дрель и перфоратор с насадкой по дереву
  • — клипсы для закрепления металлогофры
  • — шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы  в местах соединений, иначе сохраняется опасность повреждения изоляции.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах

Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

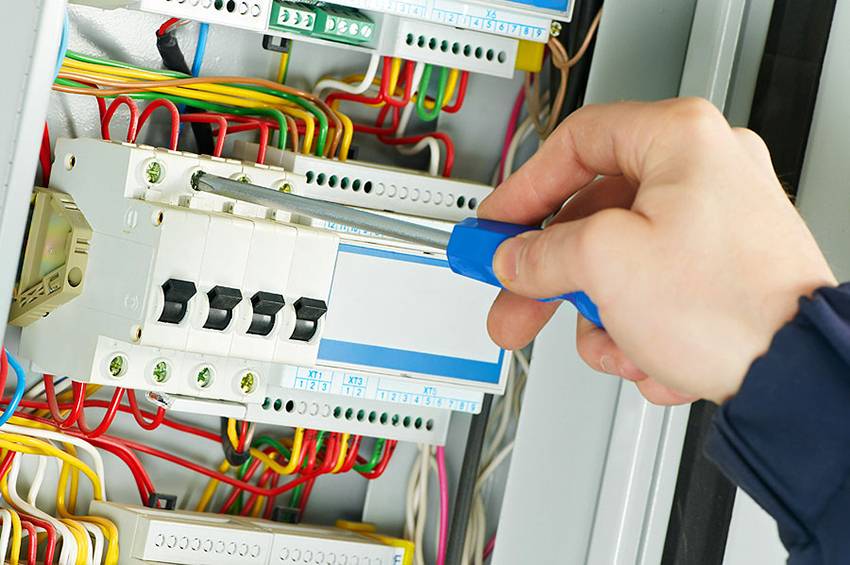

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО

Но важно предусмотреть свободный доступ к нему со стороны взрослых

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

  1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
  2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

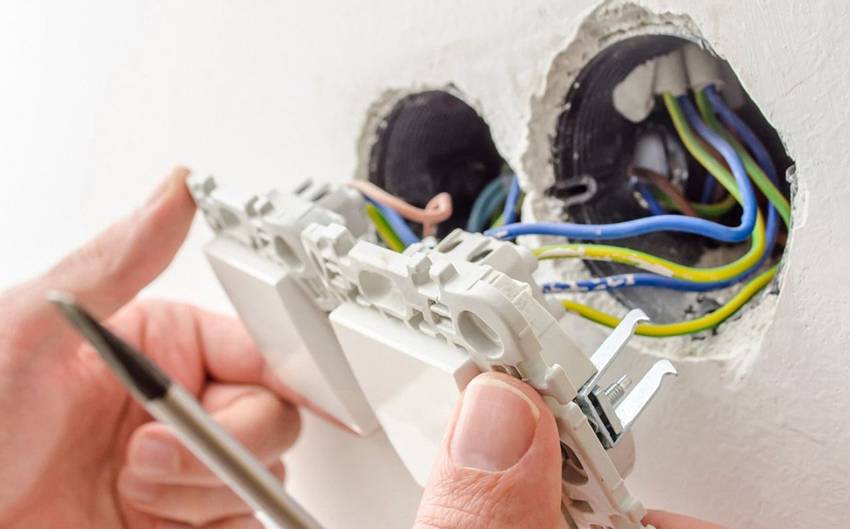

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Как нельзя делать, правила монтажа по ПУЭ

Некоторые «специалисты» принимаются за монтаж скрытой проводки, не имея достаточных знаний, и, соответственно, не учитывая требования ПУЭ.

Частая ошибка, которая допускается во время работ — монтаж провода на деревянной поверхности с последующим закрытием его отделкой из дерева.

Расчет делается на прочность провода и его изоляцию. Такое попустительство может привести к пожару, ведь в деревянных углублениях происходят процессы, предсказать которые не представляется возможным.

С годами на кабельную продукцию оказывают негативное влияние перепады температуры, запыление, резкое изменение влажности или повреждение изоляционных материалов.

При повышенных нагрузках, когда во всех комнатах включено электрическое оборудование (обогреватели, ТВ, мультиварка и прочая аппаратура), по проводам протекает большой ток. Как результат, повышается риск короткого замыкания между двумя соседними проводами.

Если возле кабеля нет отражающей негорючей поверхности, деревянное здание может загореться даже несмотря на то, что оно пропитано специальным противопожарным составом. Остановить пожар почти невозможно.

При выборе скрытого варианта проводки в деревянном доме нужно учесть сложность процесса и важность выполнения требований ГОСТ Р (50571.1-2009) и ПУЭ-7

При отсутствии опыта лучше не браться на монтаж.  Пригласите квалифицированных специалистов, знающих нормы упомянутых документов и следующих правилам. Но и самому не нужно оставаться в стороне. Знание требований ПУЭ и ГОСТ Р помогает проконтролировать нанятых электриков.

Что говорят нормативы

Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.

СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.

Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

  • они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
  • они не защищают проводку от зубов мышей и крыс;
  • они не защищают проводку от повреждений в случае усадки деревянного дома.

Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.

Выбор розеток и выключателей

Следующим немаловажным этапом является выбор розеток и выключателей. При монтаже наружной проводки в деревянном доме изделия должны иметь металлическую монтажную пластину.

На первом этапе монтажу подлежит именно эта пластина, после чего нужно переходить к установке внешней панели. При желании можно использовать пластиковые пластины

Однако очень важно, чтобы пластик был стойким к возгоранию

Еще специалисты рекомендуют устанавливать трехпроводные розетки, имеющие заземляющий провод. Как правило, они потребуются для подключения многих моделей современной аппаратуры. При подключении уличного освещения тоже потребуется заземление.
