Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры . Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры , а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Коротко о главном

В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.

Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.

Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.

Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Для начала готовим нужный инструмент. Вам понадобятся:

  • кусачки, для укорачивания проводов;
  • канцелярский нож или специальные щипцы для очистки проводов от изоляции;
  • клеммы любого удобного типа;
  • плоскогубцы;
  • отвертка-индикатор;
  • тестер;
  • перфоратор;
  • крестовая отвертка;
  • изолента;
  • штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

  • Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
  • Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
  • Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль»

Этот способ опасен для здоровья, потому действуем очень осторожно

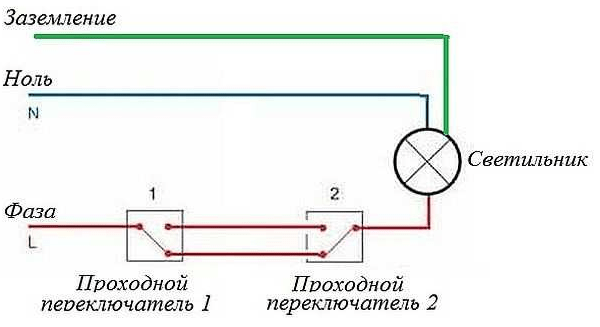

Проходной выключатель

Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.

Здесь провода-челноки между выключателями обозначены стандартным красным цветом.

Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.

У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.

Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.

О том, как это сделать, показано на видео:

Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

  • Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
  • Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
  • Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Подключение люстры к двум одноклавишным выключателям

Вы хотите соединить люстру сразу с парой выключателей? Тогда выбирайте проходные модели, отличающиеся от обычных наличием не двух, а трех контактов. А как правильно подключить люстру на два выключателя?

Схема подсоединения проиллюстрирована на рисунке ниже. Она позволит вам управлять освещением в двух разных помещениях квартиры. Видно, что обобщенный вывод подключается к люстре, а оставшиеся два контакта служат для подключения выключателей между собой. Но такой способ подключения люстры лучше предусмотреть заранее, до капитального ремонта. Иначе после сооружения дополнительной проводки вам потребуется косметический ремонт.

Вам осталось определить подходящую схему подключения люстры и воплотить ее в жизнь. Но если у вас остались сомнения по поводу правильности ваших действий, лучше обратиться за помощью к специалисту. Работа с электричеством – дело, которое не терпит безответственности.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

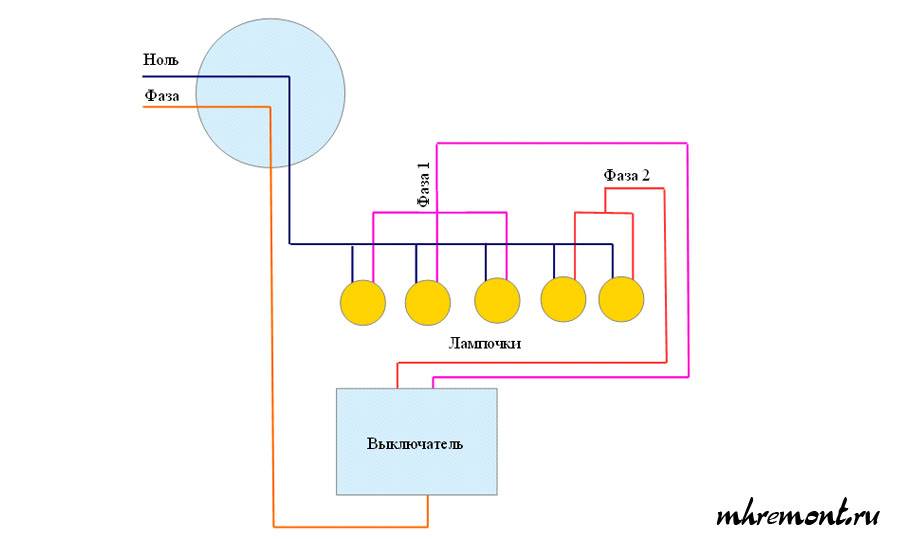

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
