Как подключить выключатель: используем схемы для правильного подключения

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Как подключить бра с выключателем-шнурком

Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.

Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.

Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.

Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.

Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.

Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

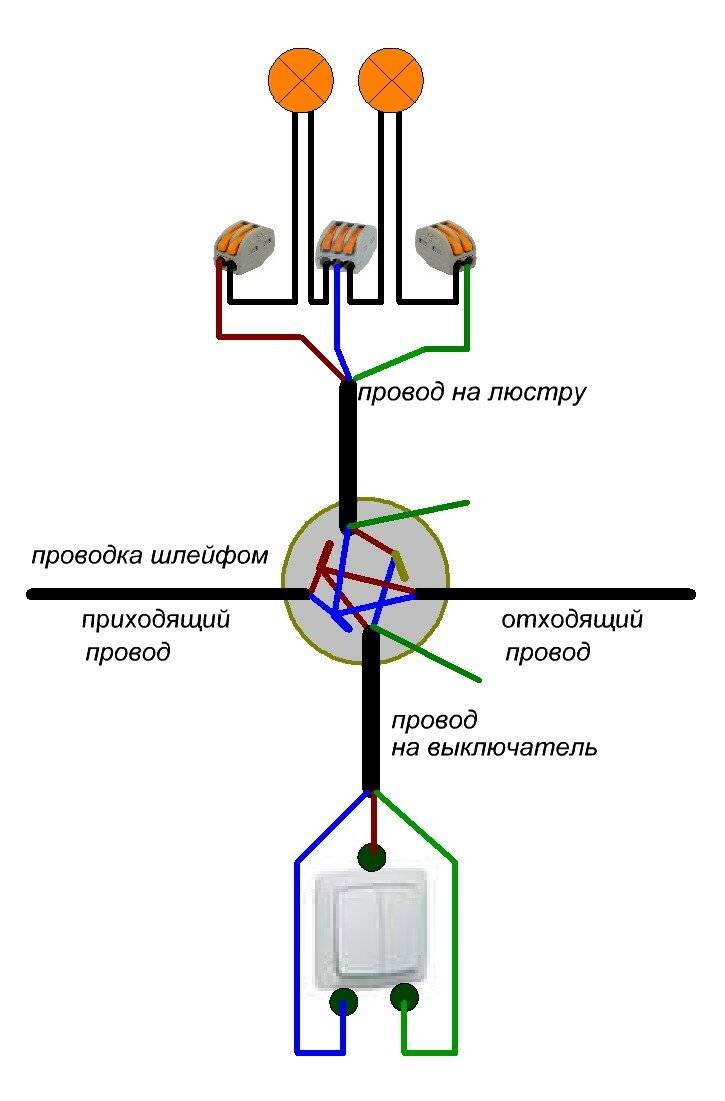

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Принцип построения схемы подключения УЗО

Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. По мнению профессионалов — электриков вероятным местом подключения узо в жилой квартире либо загородном доме считается точка в непосредственной близости от источника электроэнергии. Для квалифицированной работы данные устройство используют одновременно с автоматическими выключателями, устанавливая последовательно. Монтаж сети электрического тока выполняется по двум схемам.

  1. Схема 1. При желании подключить одно защитное устройство на общую линию электроэнергии, негативный момент в данной ситуации — отключение сети при создании аварийной ситуации на одном из участков. В этом случае поиск поврежденной зоны затянется на длительное время.
  2. Схема 2. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. В оставшуюся однофазную сеть электроэнергия продолжает поступать, все приборы и оборудование продолжат функционировать в привычном режиме. Эта схема требует увеличения финансовых затрат, но эти затраты неоспоримо оправданы.

Каждая схема подключения узо в однофазной сети требует серьезного отношения при монтаже и дальнейшей эксплуатации.

Как избежать главных ошибок с проводкой

Очень важно выполнять подключение автоматов в щитке своими руками с пониманием функционирования проводов. Как избежать самых распространенных ошибок для надежности контактов? Начнем по порядку

  1. Чтобы получить качественный контакт, надо зачистить жилу, то есть снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже появляется риск пожара. Следите и проверяйте степень затягивания проводника в гнезде.
  2. Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина превосходно справляется с подключением группы автоматов к одному питающему проводу. Но когда электрик отдает предпочтение самодельной перемычке из кабельных жил, безопасный результат получится только при использовании проводов одинакового сечения. В противном случае, когда затянутся контакты, зажим получится неравномерным (тонкая жила будет обжата хуже, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), кроме того, площадка автомата деформируется в сторону меньшего сечения.
  3. Если подводите к автомату кабель с монолитной жилой, загните его конец крючком. Это мероприятие можно назвать созданием U-образного загиба и благодаря такому простому шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
  4. При подключении многожильного гибкого провода его надо оконцевать перед подключением к АВ. Мы рекомендуем для оконцевания использовать НШВИ (наконечники штыревые втулочные изолированные) или наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удобный способ формировать перемычки для групп автоматических выключателей.
  5. Паять и облуживать концы многожильных проводов категорически не советуем, поскольку это верный путь к «расплыванию» соединения со временем, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Полезные видео

Еще больше информации о том, как поставить автомат в щиток, вы найдете в видеороликах.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.


Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.


Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Как выглядит проходной выключатель с 2 и более мест?

Если посмотреть на схему, то в таком положении источник света включен. Тестируем работу устройства, хотя первую проверку лучше произвести еще до того, как полностью закреплен внутренний механизм — чтобы не пришлось переделывать Итак, для установки нового выключателя нам понадобились инструменты отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка , немного изоляционного материала и 20 минут времени.

Берем новое изделие, приобретенное заранее, и готовим его к установке, проще говоря, разбираем. И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты. Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Итак, вы получили доступ к рабочему узлу с клеммами. Главное, попытайтесь разобраться в этой самой простой схеме. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен. Запомните, что на разных выключателях общий контакт может быть где угодно!

Инструменты

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать. Подсоединяя по очереди зачищенные концы проводов, нужно проверять прочность их крепления.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке.

Подписка на рассылку

Теперь снова отключите вводной автомат и надёжно заизолируйте места скруток изолентой, можно ещё сверху надеть ПХВ трубки. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления. Они вытекают из самой сути работы подобного переключателя.

Когда же применяют выключатели? Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Установив назначение проводов, отключаем подачу электричества, проверяем наличие или отсутствие напряжения и, убедившись в безопасности, начинаем разбирать старый выключатель. Конструкция вашего выключателя света может отличаться от представленного на фото, но это совершенно ничего не меняет, так как принцип подключения будет один и тот же. ПВ схема подключения на 4 точки Работа перекрестных переключателей независима от других. Как подключить двухклавишный проходной выключатель

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Виды и типы дифференциальных выключателей (ВД)

По основным рабочим характеристикам выключатели дифференциальные (ВД) классифицируются на отдельные виды и типы. Так по способу управления УДТ бывают двух видов:

  • с источником питания (электронные).
  • без дополнительного источника питания (электромеханические).

Определить способ управления ВД можно по схеме, изображенной на его корпусе.

Схемы электромеханического и электронного ВД

Выбирая УДТ, следует учитывать, что среди электронных устройств первого вида есть модели, которые автоматически отключаются, если вспомогательный источник питания отказал. А есть также модификации, которые не отключаются. Они в опасных ситуациях не способны выполнять функцию защиты при отказе источника питания. Поэтому менее надежны.

По числу полюсов и напряжению питания классификация следующая:

  • двухполюсные – рассчитаны на рабочее напряжение 230 В;
  • четырехполюсные – используются в сетях 400 В.

Относительно возможности установки тока срабатывания УДТ бывают:

  • регулируемые (дискретно или плавно);
  • нерегулируемые.

По способу монтажа ВД делятся на такие разновидности:

  • стационарные, предназначенные для установки в электрический щит;
  • переносные, к которым относятся УЗО-розетки и вилки.

Что касается стойкости к действию импульсного напряжения, то в этом направлении выделяют следующие виды УДТ:

  • стойкие;
  • отключающиеся.

Классификация устройств по срабатыванию в зависимости от формы колебаний рабочего тока представлена далее в таблице. На корпусе тип тока нагрузки, на который рассчитан ВД, обозначается графически или буквами.

Тип УЗОХарактеристика
ACСрабатывают при медленном возрастании и при скачке дифференциального переменного синусоидального тока. УЗО данного типа получили широкое распространение в быту
AПредназначены для цепей с пульсирующим постоянным и синусоидальным переменным типом тока. Срабатывают от медленного и резкого нарастания тока. Подходят для домашнего и промышленного (например, в цепи регулировки скорости электродвигателя) использования.
BИспользуются в промышленных сетях. Рассчитаны на срабатывание от тока с разной формой колебаний переменного и постоянного типа, как по отдельности, так и наложенных друг на друга (одновременно протекают).
FСоединяет отключение по типу «А» со срабатыванием от дифференциального постоянного пульсирующего (наложен на постоянный сглаженный) и составного тока (проходит между нейтральной жилой и фазой либо землей и фазами).

Маркировка по типу тока

Следует учитывать, что УДТ выпускаются с выдержкой времени срабатывания и без нее (при наличии дифференциального тока). Использование устройств с задержкой срабатывания (обозначается S) позволяет обеспечить селективность в собранной схеме.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Выводы и полезное видео по теме

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand в которой речь пойдет о том, как самостоятельно установить выключатель:

Из следующего видеоролика можно узнать о подключении одноклавишного выключателя и розетки:

А о том, как заменить выключатель своими руками вы узнаете из следующего видео:

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Если у вас остались вопросы по замене одноклавишных выключателей или есть дополнения к материалу, оставьте, пожалуйста, свой комментарий в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
