Как сделать печь Кузнецова для бани своими руками?

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

  • Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
  • Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
  • Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
  • Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

  • Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
  • Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
  • На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
  • Поверх пятого ряда укладываются стальные уголки для колосника.
  • После этого приступают к кладке топки.
  • В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
  • Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
  • Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
  • Продолжается укладывание внешнего кирпича.
  • Дверки топки перекрываются.
  • Устанавливается перегородка для дымохода.
  • Монтируется бак для воды.
  • На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
  • Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
  • Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Печки для бани

Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.

Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.

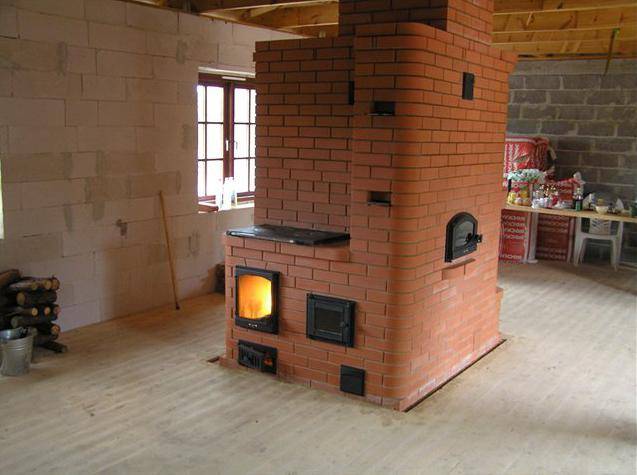

Печи отопительно-варочные

Отдельно стоит рассказать о печах отопительно-варочных. Как следует из названия, в таких печах можно готовить, что в дачных условиях очень удобно – еда получается очень вкусной, и отключение электричества совсем не помеха. Например, у нас этой зимой, в связи с делёжкой власти между дачным руководством, умудрились отключать электричество на несколько месяцев, бензин для запасного генератора стоит недёшево, а у многих дачников генератора попросту и нет.

Так вот, в таком случае печь вас отлично выручит, если вы приедете с семьёй и друзьями на выходные отдохнуть на дачу, покататься на лыжах, подышать чистым воздухом. Но после прогулок, занятий спортом, игр с детьми аппетит разыгрывается немалый, а тут как раз и чудо-печка, будто из русской сказки, вам предлагает пирожки с пылу, с жару и прочие яства.

Немало русских конструкторов занимались разработками печей, среди них можно отметить И.С. Подгородникова, И.И.Ковалевского, Л.А. Коробанова, Н.И.Самарина, В.А.Потапова, И.Ф.Волкова, А.Ф. Филичко. Вот о последнем, вернее, о его изобретении, Ремонт позитивный предлагает поговорить подробно.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

  1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
  2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

  1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
  2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
  3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Двухколпаковые печи Кузнецова: порядовка и ее особенности

Принцип постройки печей, в которых возможно реализовать закон свободного хода газов, известен относительно давно. Самый распространенный и известный вариант – двухкоплавкая печь.

Принцип ее работы заключается в том, что воздух из окружающей среды поступает через поддувало в топку. На первой стадии горения, когда сгорают самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим и является наиболее эффективным. Но до Кузнецова мало кто пользовался этими преимуществами. А вот порядовки имеют такую конструкцию, которая позволяет работать им в пиролизном режиме. В результате пиролизные газы горят под куполом третьего колпака. Интересным является сам процесс. Его особенности — в том, что горение является саморегулируемым. Если пламя слишком разошлось, то ухудшается тяга, и процесс горения замедляется, если жара недостаточно — тяга увеличивается, и процесс горения усиливается. Двухколпаковые печи Кузнецова (порядовка) имеют второй купол для того, чтобы не нарушался процесс горения. Температура во втором колпаке при КПД примерно в 80% достигает 300-400 градусов, а этого вполне достаточно для передачи тепла теплоносителю.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

Возведение печи своими руками: от подготовки до проверки

Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.

Фундамент печки

Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.

Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.

Кладка печи

Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.

Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева. Кирпич и металл разделяют специальной прокладкой.

На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.

Проверка работоспособности

Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.

Температурный режим для разных видов птицы

Подходящая температура — одно из самых важных условий инкубации, без соблюдения которого вывод птенцов просто невозможен.

Для каждого вида птицы эти показатели сугубо индивидуальны, поэтому при закладке яиц кур, уток, гусей или индейки стоит ориентироваться на следующие значения:

Вид яицТребуемая температура в первые дни инкубации, °CТребуемая температура в последние дни инкубации, °C
Куриные37,937,6
Гусиные38,437,4
Утиные38,037,1
Индеек37,637,1
Перепёлок37,837,5

В целом, самодельный инкубатор — хорошее решение как для тех, кто только пробует себя птицеводстве, так и для опытных фермеров, не желающих тратить лишние средства на приобретение готового оборудования. Оборудовав конструкцию автоматическим переворотом яиц, можно добиться 80–90% выводимости птенцов.

Кузнецовки: чертежи и их разнообразие

Благодаря основным принципам, используемым при конструировании, появилась возможность добавлять дополнительные функции без увеличения габаритных размеров печи. Основные плюсы и преимущества можно охарактеризовать следующим:

  1. прогрев и отдача тепла происходит равномерно, — нижняя часть печного агрегата нагрета так же, как и верхняя;
  2. размеры варочной панели могут быть различными, — нет жёсткой привязки с конструкцией;
  3. нагнетание жара в колпаковой конструкции ведет к полному сгоранию углеводородов, потому сажи и дыма практически не наблюдается;
  4. очень высокий КПД, вплоть до 95%;
  5. равномерный прогрев оберегает кирпич от растрескивания, а кладку от деформации;
  6. формы могут быть разнообразные, — печники с удовольствием помогают подобрать и разработать подходящую конструкцию;
  7. многие оснащают печки водными контурами для локального отопления своего дома.

Возможность конструировать различные формы и оснащать эти конструкции отопительными контурами позволило расширить их функционал.

Кузнецовка в разрезе

  • Отопительные варианты, предусматривают узконаправленное применение для эффективного обогрева домов различных размеров и этажностей.
  • Варочные варианты — используют минимальное количество дров для быстрого приготовления полноценного обеда или ужина.
  • Банные конструкции отличаются высоким КПД, быстротой нагрева помывочных помещений, а также согрева воды.
  • Печи-камины, барбекю, грили и коптильни – могут найти своё отражение в печах этого типа.
  • Комбинированные варианты, — возможность соединить многочисленные функции в одном месте.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

  • Шамотный кирпич;
  • Глиняный кирпич марки М150;
  • Хорошего качества глина;
  • Очищенный песок;
  • Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Дополнительные конструктивные элементы печи

Приведенный выше порядовый план кладки банной печи Кузнецова вполне может быть подкорректирован путем внесения в ее конструкцию дополнительных элементов.

Так, во второй камере-колпаке можно установить теплообменник для нагрева воды в отдельном баке. Такой теплообменник рекомендуется устанавливать между 15 и 16 рядами или делать его под углом вход в 15 ряду, а выход на уровне 16 ряда. Температуры в 150-200 градусов вполне достаточно, чтобы нагревать без риска перегрева бак объемом 150-170 литров. Использовать для нагрева топочное пространство будет не совсем рационально, поскольку холодная вода в теплообменнике не позволит обеспечить температуру для розжига легких газов. С другой стороны, при 1200 градусах существенно повышается риск перегрева трубы и разрыва теплообменника.

Над сводом топки можно установить чугунную плиту, а уже на нее емкость с камнями. Такое решение позволит превратить проект в печь-каменку открытого типа.

Таким образом, используя предложенный проект, можно возвести печь Кузнецова для бани своими руками с минимальными затратами. Ведь ничего сложного в том, чтобы по инструкции собрать конструкцию в принципе нет, достаточно взять в руки мастерок и уложить первый кирпич, а дальше появится и опыт, и азарт сделать все своими руками.

Виды

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

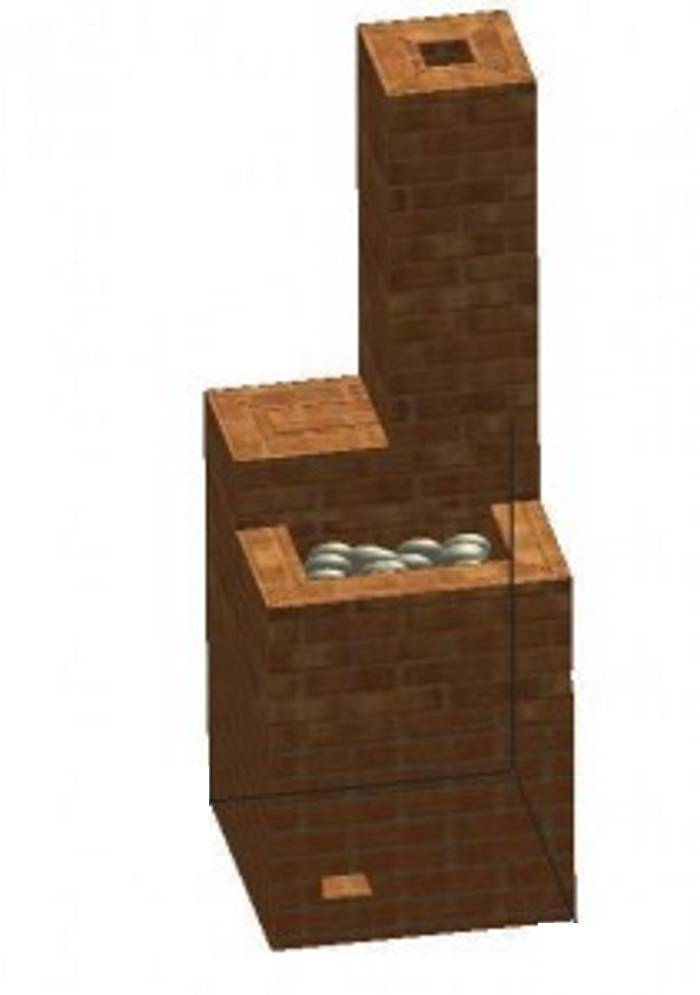

Схема открытой печи-каменки из кирпича:

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

Особенности печи Кузнецова

Поскольку главной целью разработок Кузнецова являлась эффективность и продуктивность (он работал над повышением значения КПД), для этого требовался принципиально новый и совершенный подход.

Из вышесказанного следует вывод: система свободного передвижения газов, созданная этим мастером, более естественна, она оптимизирует работу устройства и равномерный обогрев. Кроме этого минимизируется образование сажи.

Помимо этих преимуществ у печей Кузнецова имеются и другие положительные моменты:

  • горение происходит без сажи и дыма;
  • прогревание отличается большей равномерностью;
  • лучшая отдача тепла;
  • необходимость очистки меньше в десятки раз;
  • экономичность;
  • имеется больше места для размещения стального нагревательного элемента;
  • низкий уровень теплопотерь;
  • стойкость к появлению трещин;
  • возможность менять форму и дизайн конструкции.

Усиливаем конструкцию проволокой

https://youtube.com/watch?v=vXFx1VcDXKQ

Каждый третий ряд стоит укладывать с металлической проволокой, это маленькая, но необходимая деталь, которая сделает конструкцию надёжной. Железные составляющие необходимо вставлять в кладку с зазором в 0,5 см, а образовавшуюся пустоту заполнять огнеупорной ватой.

Для изготовления банной печи Кузнецова своими руками не обязательно иметь навыки кладки. При наличии схемы и чертежей, если работать внимательно, все обязательно получится. Чтобы найти схему, достаточно зайти на сайт Кузнецова, там находится доступная всем информация, использовать которую может каждый желающий.

Если же у вас есть опыт кладки, то проблем не возникнет, главное придерживаться инструкции.

Кладка кирпичей для печи с водяным котлом

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:

  1. Закладывается фундамент из бетона с армированием.
  2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
  3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
  4. Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
  5. Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
  6. При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
  7. Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
  8. В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.


Схема укладки кирпичей для печи с водяным котлом

О варочной печи

Варочная печь уже давно уступила лидерство другим модификациям – электрическим, газовым плитам. Поэтому проигрывают в этом отношении и конструкции Кузнецова.

Если сравнивать с устройством для отопления, колпаковые варочные изделия имеют более усложненное исполнение. У такой конструкции должна присутствовать плита, возможно наличие духового шкафа. Однако и в этом случае устройство Кузнецова используется принцип свободного перемещения газов.

В конструкции сохраняется высокий КПД, к тому же ее можно использовать как камин. Такие устройства позволяют не только варить, жарить, запекать и коптить еду, но и греть воду, сушить и даже лечить.

Печи Кузнецова с камином характеризуются повышенной теплоотдачей, низкой температурой уходящих газов. Такой вариант исполнения способен обогреть помещения большой площади.

Конечно, наиболее высокой степенью теплоотдачи характеризуются банные конструкции Кузнецова. Одна печь способна прогреть и помещения для отдыха, и помывочную, и даже парилку. Поэтому ее могут использовать в качестве устройства для обеспечения эффекта русской бани.

Поскольку конструкции хорошо сохраняют тепло, нет необходимости постоянно подкидывать дрова. Соответственно, прогрев печи зависит от размеров колпака: чем он больше, тем лучше.

Печи Кузнецова не устанавливают к внешней стене дома, поскольку это снижает эффект от работы устройства. К тому же при возведении конструкции требуется учитывать возможность доступа к колпакам для чистки, если используется двухколпаковая конструкция.

Еще одно преимущество применения печей Кузнецова для отопления – возможность использования для приготовления пищи. Для этого могут задействоваться разогретые в камине угли.
