Инструкция по изготовлению русской печи с подтопком своими руками

Из чего состоит

Прежде чем приступать к кладке русской печи необходимо разобраться с тем из чего же она состоит. По некоторым названиям современному человеку непонятно для чего они нужны, мы постарались разобраться с этим.

  • Подпечек — это небольшая ниша в самом низу. Используется для того чтобы сушить дрова.
  • Опечье. Его можно назвать фундаментом. В старину его покрывали досками. В современном же строительстве его делают каменным либо бетонным. Сверху располагается под.
  • Под – это дно.
  • Шесток – это небольшая ниша перед горнилом. Традиционно использовалась для готовки и подогрева пищи.
  • Горнило – это сердце печи. Это место где помещали жаропрочную посуду и варили пищу.
  • Загнетка – место, куда сгребали прогоревшие угли. Располагается сбоку от шестка.
  • Окно шестка – отверстие, находящееся непосредственно над шестком.
  • Печурка – это углубление в печи. Их может быть несколько. Традиционно использовалось для просушки небольших мокрых вещей.
  • Малая дверка ведет в дымоход и используется для его чистки.
  • Хайло – это дымовой проход, располагающийся между устьем и трубой, необходим для правильной циркуляции дыма.
  • Вьюшка – ею закрывают трубы после протопки, для сохранения тепла.
  • Задвижка — металлическая пластина для регулирования тяги.
  • Труба предназначена для выхода дыма.
  • Разделка – это утолщение в стенке трубы в месте ее прохода через потолок, с целью недопущения возгорания.
  • Зеркало – боковая стенка. Иногда она выходит в соседнюю комнату для лучшего обогрева дома.
  • Устье – это вход в горнило, прикрывается заслонкой.
  • Заслонка – металлическая крышка, закрывающая устье.
  • Свод – это печное перекрытие, выполняется в виде арки на полотке горнила.
  • Лежанка – располагается над сводом. Самое теплое и уютное место в русской избе.

Кроме того печь может быть оборудована подтопком. Отдельной топкой которая позволяет работать печи в 2 режимах — зимнем и летнем.

Суть заключается в том, что в зимнем режиме дым проходит большее расстояние и отдает тепло стенкам печи, тем самым она сильнее нагревается сами и лучше обогревает помещение. В летнем режиме дым пускается напрямую в трубу по кратчайшему пути тем самым, в доме становится не так жарко, но еду готовить по-прежнему можно. На рисунке выше желтым цветом обозначен путь дыма от топки в трубу летом, а красным от подтопка в трубу зимой.

Порядовка мини-печки

  • 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
  • 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
  • 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
  • 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
  • 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
  • 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
  • 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
  • 12 ряд – канал закрывается варочной плитой из чугуна.
  • 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
  • 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
  • 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
  • 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
  • 20-21 ряды – выкладываются по рисунку.
  • 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
  • 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
  • 27 ряд – по рисунку
  • 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
  • 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Размещение печи

Печь кладется напротив окна, чтобы освещалась рабочая камера. Кирпичную кладку русской печи можно начинать на бревенчатом срубе с 5-го ряда. По порядовкам с 1-го и 2-го рядов под печью видны две воздушные камеры. Под подиной высота окна-1 зависит от высоты шестка. Окно можно и не делать. Камеру-нишу-2 можно отделать глазурованной плиткой. Здесь хорошо держать кухонную посуду. Если в стенке-3 сделать окно, то под печь можно класть ухват и кочергу. Ухватом ставят и вынимают чугу-ны, а кочергой сгребают угли и золу с подины. Перекрытия из досок под подиной (см. ряд 4) и под шестком могут быть расположены на разном уровне. Обычно шесток делается на уровне, удобном хозяйке дома. Перед тем как делать перекрытие, нужно прикинуть его высоту, уложив насухо кирпичи по высоте, удобной хозяйке. Для этого она должна взять ухват и посмотреть, удобно ей или нет. Шесток должен быть по высоте такой, чтобы хозяйке не пришлось вставать на цыпочки.

Печка с лежанкой своими руками

Тогда можно приступать непосредственно к постройке печи:

Сначала выкладываются шанцы – кирпичные стенки, которые занимают два параллельных ряда основания печки. Укладывать их нужно, соблюдая небольшой интервал. Желательно использовать уровень для создания ровной кладки. Это продлит затраты времени, но окупится в дальнейшем. Второй ряд тоже занимают шанцы

Очень важно соблюдать правильную кирпичную перевязку. При установке зольника необходимо соблюдать правила его установки

При закладке третьего ряда можно устанавливать дверцу поддувала

Необходимо выдержать небольшой зазор между самой дверцей и кладкой, чтобы предотвратить разрушение печки при нагреве металла. Четвертый ряд идентичен третьему. Перевязка швов должна соблюдаться на всех рядах. На этом этапе верхняя часть дверцы сравнивается с уровнем кирпича. Кирпичи пятого ряда накрывают короб дверцы поддувала. Этот пункт предусматривает установку дверец для прочистки. Начинается прокладка горизонтальных каналов и формирование топливного отдела. Кроме того, на этом же этапе устанавливается футеровка. Шестой ряд выполняется так же, как и пятый. Футеровка еще не закончена, поэтому работы по ее установке следует продолжить. На шестом ряду будет уложена решетка колосника. При закладке седьмого ряда перекрываются дверцы для прочистки. Футеровка продолжается. Осуществляется кладка глухих, вертикальных каналов. Также монтируется дверца топки. Восьмой ряд идентичен предыдущему, но не полностью: на этом этапе начинается формирование опускного и подъемного каналов. При кладке десятого ряда верхняя часть дверцы топки сравнивается с уровнем кирпича. Теперь можно начинать устройство хайла (переход между топкой и дымоотводом) и подсосного канала. Закладка одиннадцатого ряда позволит завершить перекрытие дверцы топочной камеры. При создании этого ряда нужно обязательно создать четыре канала для подсоса. Первый канал должен создавать проход между топкой и подъемным каналом, а еще два канала должны разделять глухие камеры. В этом ряду формируется хайло топливника, поэтому последний канал будет соединять хайло с глухим боковым каналом. Формирование хайла и создание футеровки продолжается. Подсосные каналы в этом ряду полностью перекрываются. Устройство глухих каналов завершено. Сужающаяся футеровка создает купол. Ее устройство на данном этапе близится к завершению, а печь можно перекрывать. Тринадцатый ряд кладки перекрывает колпаки и топливник, причем перекрывать последний будут кирпичи, завершающие устройство футеровки

При укладке четырнадцатого ряда важно соблюдать те же правила, что и для всех предыдущих. Перекрытие еще не завершено

К этому пункту можно отнести и начало создания «песочного» ограждения. В пятнадцатом ряду продолжается создание вертикального выходного канала и кладка бортика. Это ограждение в дальнейшем может стать местом для засыпки очищенного и просеянного песка, который при нагревании оказывает невероятное целебное воздействие. Песок засыпается при желании, но печь стоит подготовить к этому заранее. С шестнадцатого по двадцатый ряда устанавливается вертикальный дымоотвод и защитная перегородка. Все кирпичи должны быть выставлены по уровню и очень точно перевязаны. При закладке двадцать первого ряда на выходной канал встраивается печная задвижка. Кладка двадцать второго ряда является завершающей. На этом этапе перекрывается задвижка выходного канала и полностью формируется защитная перегородка. С двадцать третьего ряда устанавливается печной дымоход. Данный аспект возведения печи был рассмотрен ранее, поэтому в подробном описании нет необходимости. Чтобы понять, как выглядит готовая конструкция, можно посмотреть на фото.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Проверка кладки печи

Сразу печью пользоваться нельзя, нужно подождать когда она окончательно обсохнет. После завершения кладки следует проверить тягу во всех частях. Затем следует провести первую протопку. По максимуму печь топить в первый раз не стоит, затапливается только несколько лучинок. Затем их используют для быстрой сушки печи по следующему расписанию: первая неделя – 20 минут протопка утром, вторая неделя – 20 минут протопка утром и вечером, третья неделя – 30 минут протопка утром и вечером. К третьей неделе кирпич отопительного щитка посветлеет.

Прежде чем выбрать и построить такую печь, следует заметить, что продукты горения дров являются канцерогенами.

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

Старинная русская печь в избе

К достоинствам таких печей относят:

  • долгий срок службы при правильном уходе;
  • способность часами удерживать тепло;
  • множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
  • способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

  • печь в доме отнимала много полезной площади;
  • из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
  • требовала большого количества топлива;
  • топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).

Особенности устройства и принцип работы русской печи

Кирпичную коробку кладут не на полу, а поднимают над его уровнем на 80-100 см. Это обеспечивает удобство использования печи для приготовления пищи. Камеру под печью, предназначенную для хранения домашней утвари, называют подпечьем. Его перекрывают досками или оборудуют кирпичным сводом и засыпают слоем песка, на который выкладывают дно верхней камеры – под. Для сооружения пода используют специальный кирпич 25Х25 см, который так и называется подовым.

Оборудование пода – важный этап строительства печи, т.к. этой части конструкции приходится выдерживать серьезные нагрузки. Во время приготовления пищи по поду перемещают тяжелые чугунные сковороды, горшки разных размеров и т.п., поэтому ошибки и просчеты при его сооружении могут обернуться незапланированным ремонтом и сказаться на функциональности конструкции в целом. Поверхность пода тщательно выравнивается и шлифуется, чтобы не осталось неровностей и щербин.

В передней стенке топки предусмотрено входное отверстие – устье (его еще называют челом), которое закрывает съемная заслонка. Благодаря расположению устья ниже свода топки хорошо прогревается под. Свод при этом может быть любой формы – овальным, бочкообразным или полуциркульным. Слой песка на своде нужен для качественного прогрева лежанки.

Вне топки ниже пода расположен шесток, куда ставят горшки, выгребают сгоревшие угли. Над шестком расположена закрытая камера – перетрубье. Свое название она получила из-за расположения над ней трубы печи. Заслонка для русской печи ставится для регулировки тяги, а вьюшка – чтобы перекрывать трубу и сохранять тепло. Печь позволяет проветривать помещение без потери тепла. Для этого закрывают вьюшку и открывают дверцу.

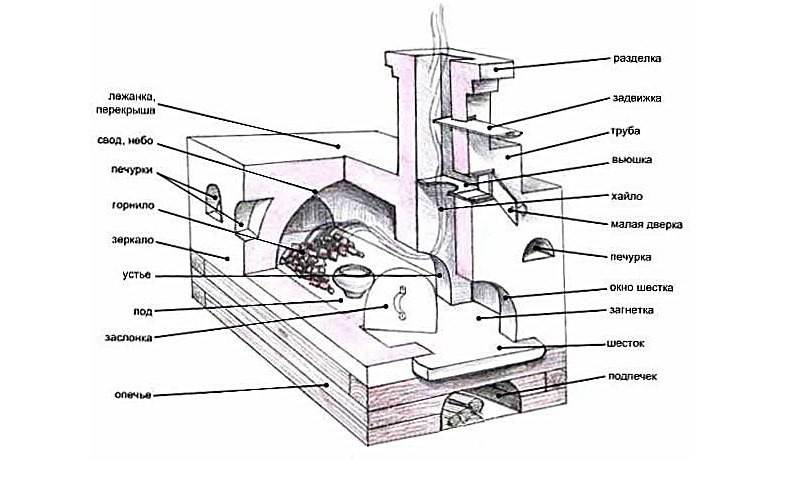

Как устроена русская печь – схема

Изготовление фундамента

Первый этап работ по установке русской печи с камином – изготовление фундамента. Если основание делается с нарушениями, то конструкция со временем просядет, возникнет перекос. Также из-за некачественного фундамента на стенках печи появятся трещины, пользоваться печкой без риска устроить пожар станет невозможным.

Ширина и длина основания должны быть на 12-15 см больше чем размеры печи. Глубина фундамента должна быть более 50 см (лучше 80 см).

Делается фундамент для русской печи в несколько слоев. После того, как прокапывается котлован и делается деревянная опалубка, производится укладка:

  • Песчаной подушки (15 см).
  • Слоя гравия (15 см).
  • Каркаса из арматуры.
  • Бетонной заливки.

Сверху фундамент рекомендуется заложить 2-3 листами рубероида или стальными листами и только потом приступать к кладке русской печки.

Основные элементы конструкции отопительной печи

Схема элементов отопительной печи

Все существующие отопительные печи имеют примерно одинаковую и довольно простую конструкцию. Однако, несмотря на свою простоту, печные агрегаты способны в полной мере решать задачи, связанные с обогревом жилых помещений.

Главными составляющими отопительной печи являются топливное отделение и дымоотводящая конструкция. Если рассматривается отопительно-варочная печка, в состав конструкции нужно включить плиту либо духовой шкаф. По желанию владельца его печка может быть дополнена баком для подогрева горячей воды.

Отопительная печь. Общая схема

Отопительная печь. Общая схема

Важнейшая часть любой отопительной печки. Объем топливника рассчитывайте в соответствии с площадью обогреваемого пространства, особенностями используемого топлива и т.д. Для изготовления топливника печи используйте качественный огнестойкий кирпич. Стенки топливника должны иметь толщину от половины кирпича.

Зольник (поддувало) для печи

Это отделение предназначено для сбора отходов работы печи. Также через зольную камеру осуществляется подача кислорода к сгораемому топливу.

Зольник обустраивается ниже решетки колосника и оснащается индивидуальной дверцей.

Высота топливника обычно делается в 3 кирпича.

Правила устройства печной трубы из кирпича

Очень важная составляющая любой печи. Через дымоход осуществляется отведение газов. При этом конструкция обеспечивает дополнительный обогрев помещения.

Кирпичная печь – обустройство дымохода для нее

По возможности дымоход надо конструировать так, чтобы он был максимально прямым. Любые изгибы будут негативным образом отражаться на показателях эффективности работы отопительной печки.

Раствор для выкладки отопительной печи

Чтобы работа вашей отопительной печи была максимально эффективной, надежной и безопасной, а сама конструкция служила максимально долго, вы должны правильно приготовить раствор для кладки.

Выкладка отопительных печек выполняется с применением вязкого раствора, приготовленного на основе глины и просеянного песка.

Для получения такого раствора вам нужно залить глину нормальной влажности водой и тщательно ее размочить. Пропустите смесь сквозь сито и размешайте до однородного состояния. Затем добавьте в смесь песок в количестве, необходимом для получения раствора с требуемой пластичностью и вязкостью.

Раствор для кладки печи

Уделите приготовлению раствора для выполнения кладки должное внимание. От правильности его приготовления зависит качество готового печного агрегата, его основные характеристики и продолжительность службы

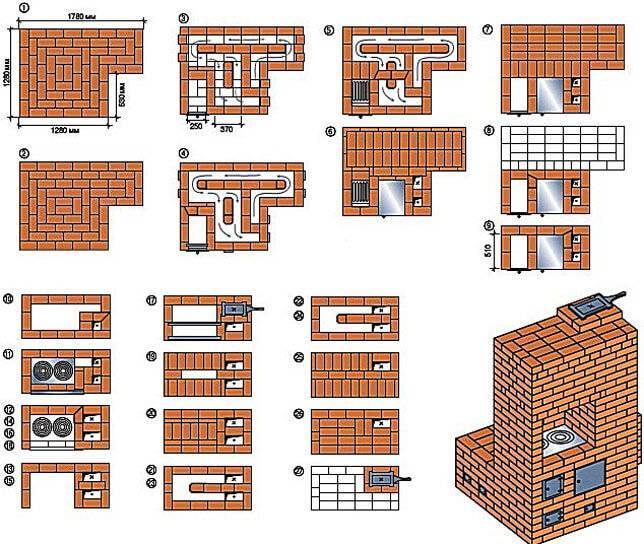

Порядовка и описание кладки

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

  • 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

  • во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

  • в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

  • кладка 4-го ряда аналогична 2-му;

  • 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

  • 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

  • 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

  • с 9-го по 11-й ряд — формирования топки, установка плиты;

  • с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

  • 17-й и 18-й ряды — сужение сводов ниши;

  • с 19-го по 21-й ряд — завершение кладки лежанки;

  • 22-й ряд — формирование хайла;

  • с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.

Список инструментов

В процессе работы по устройству русской печи с камином помимо расходных материалов и комплектующих понадобятся рабочие инструменты. Вот минимальный набор:

  • Печной молоточек (кирка) – им стесывают, разбивают кирпичи на части (иногда нужны половины, четвертинки кирпичей). Также полезна для рихтования проволоки. Лучше выбирать односторонний молоток, с ним удобнее работать.
  • Кельма (другое название – мастерок или штукатурная лопатка). Ей мешают, укладывают раствор, ровняют, убирают остатки. Лучше выбирать стальную лопатку среднего размера (20х15 см с  высотой колена 5 см).
  • Правило, угольник, уровень – стальные или деревянные измерительные устройства помогают контролировать ровность укладки кирпичей русской печи. Для контроля за вертикальностью деталей понадобится отвес (выглядит как грузило на веревке) и направляющие стойки (при укладке печи лучше использовать 4 шт.).
  • Шабровка – приспособление нужно для очистки дымовыводящих, вентиляционных каналов, которые могут засориться строительным материалом при монтаже конструкции.
  • Сито полезно иметь для просеивания сыпучих материалов, используемых в приготовлении раствора.
  • Ведро, корыто или растворные ящики – любая посуда, где будет удобно разводить раствор.
  • Скамьи, куда взбирается печник для работы над верхними частями русской печи, а также опоры пониже, куда ставят посуду с раствором, кладут инструментами.
  • Мочальная кисть – применяется для затирки готовой поверхности печки.
  • Болгарка или абразив для шлифовки поверхности фасадного кирпича.
  • Ручной миксер – стальной прут с витками на конце. Удобен для перемешивания раствора.
