Печь для дома из кирпича своими руками: процесс кладки и фото печей

Из чего состоит печь

Мы всё максимально упростили. И рассмотрели, главное, для чего используется печь. Её строение это другой вопрос требующий внимания, чтобы появилось представление о предстоящей работе.

Подробная конструкция:

  • Печь базируется на основе кирпичных либо металлических перекрытий, стен;
  • Требуется добавление изоляционного покрытия для защиты от проникновения влаги;
  • Никак нельзя без Шанцев — это такое отверстие позволяющее обеспечивать дополнительный обогрев помещения;
  • Необходимо поддувало и дверца для его эксплуатации;
  • В случае эксплуатации для обогрева обязательно применяется воздушный канал обеспечивающий отопление помещения по всей высоте;
  • Необходима дверь для очищения;
  • Обязательна задвижка для регулирования направления хода отопления;
  • Используется конвекторный канал, «Хайла», решётка для колосника, задвижка для перекрытия дымохода, чтобы предотвратить потерю тепла.

Это, главные, узлы без упоминания мелких деталей, вроде, распашки, отверстия дымохода, душника и других элементов качественной печи.

Место для установки печи

Печь располагают так, чтобы было удобно чистить и обслуживать каналы

Отопительное оборудование располагают у внутренних стен помещения, где есть встроенные каналы для отвода дыма. Чаще печь ставят открытым способом, когда все стенки отдают тепловую энергию в кухню. Так удобно проводить осмотры, обслуживание и чистку каналов. Стараются располагать недалеко от входа, чтобы сократить расстояние для переноски топлива.

Нежелательно устанавливать у наружной стены с окнами, при таком расположении затемняется комната, а печь занимает наиболее освещенную площадь. Если конструкция примыкает к одной стене, эта ее сторона не используется для подачи тепла. Между перегородкой и печкой делают промежуток для увеличения эффективности отопления.

Кирпичные печи в быту

Функциональность кирпичной печи не ограничивается лишь отоплением дома в холодное время или приготовлением пищи, так как в быту она может служить для копчения мяса и рыбы, поддержания жара в бане.

Также существуют и узконаправленные агрегаты, используемые для переплавки металлов, обжига керамики или глины, нагревания, закалки и цементирования металлических заготовок.

Наиболее популярны следующие виды печей:

Голландская или канальная последовательная печь отличается простой и компактной конструкцией, но меньшим коэффициентом полезного действия (всего 40%).

Оптимальной для бытового использования, отопления и приготовления пищи станет шведская печка, в числе достоинств которой и КПД в 60%, наличие специальной духовки и равномерное прогревание комнаты благодаря высокой конструкции. Однако построить такую печь для дома самостоятельно сможет только профессионал.

Самый высокий полезный коэффициент на уровне в 80% имеет русская печь, выгодно отличаясь и внешней оригинальностью, и лежанкой, и позволяющей готовить русские национальные блюда топка. Такую печь можно сложить самостоятельно, если не отклоняться от схемы.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

  • ширина основания — 51 см;
  • длина основания (глубина) — 89 см;
  • высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

  • топочная камера;
  • поддувало;
  • дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

  • 260 штук кирпича керамического;
  • 130 штук шамотного кирпича;
  • колосник (40х23 см);
  • топочная (30х20 см) и поддувальная (20х14 см) дверки;
  • 2 дверцы для прочистных отверстий (20х40 см);
  • металлический предтопочный лист (50х70 см);
  • два листа рубероида размером 60х100 мм;
  • песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

  • длина основания (глубина) — 64 см;
  • ширина основания — 51 см;
  • высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

  • поддувало;
  • топочная камера;
  • дымовые каналы, ведущие в дымоход;
  • варочный настил;
  • ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

  • 222 штуки керамического кирпича;
  • колосник (40х25 см);
  • дверца для топки (20х20 см);
  • дверца для поддувала (14х14 см);
  • варочный настил (35х38 см);
  • металлический духовой шкаф или водогрейный бачок;
  • железный предтопочный лист (50х70 см);
  • две дверцы для прочистных отверстий (20х14 см);
  • две задвижки;
  • кусок плоского шифера;
  • уголок стальной;
  • глина, песок или готовая глиняно-песчаная смесь для кладки.

Отопительная

С помощью такой кирпичной печки легко обеспечить качественное и бесперебойное отопление. Она идеально подойдет для бани или, к примеру, для отопления дачи.

Габариты таковы:

  • высота – 2 метра 38 сантиметров;
  • глубина – 90 сантиметров;
  • ширина – 51 сантиметр.

Для постройки необходимы будут:

  • задвижка;
  • колосниковая решетка;
  • поддувальная дверца;
  • полнотелый красный кирпич;
  • прочистная дверца;
  • топочная дверца.

Кирпича для этого варианта потребуется много – 390 штук. Дополнительно понадобится лист стали размером 50х70 сантиметров, который надо уложить перед топкой. А также лист рубероида для защиты от воды – размером 1х0,6 метра. Остальные пункты в перечне нужны в единственном экземпляре.

Для смеси нужно взять:

  • глина – 9 ведер;
  • песок – 18 ведер.

Раствор готовится аналогичным образом.

Выкладывание рядов

Первый ряд – это основа отопительного сооружения
Ему нужно уделить особое внимание, проверяя ровность при помощи строительного уровня.

Для новичков самое трудное в сооружении печки – это углы. Для облегчения работы рекомендуется сразу поставить по четырем краям кладки стойки-шаблоны
Их можно сделать из обычных досок, соединенных под прямым углом.
На следующем ряду с торца печки надо уложить пару кирпичей с косыми гранями, выходящими в зольную камеру.
Кладка очередного уровня должна начаться с монтажа поддувальной дверцы. Как и в предыдущей инструкции, она фиксируется в швах с помощью мягкой проволоки.

Следующие два ряда формируют зольника.
С шестого – начинается укладывание стен топливника. Также здесь устанавливается колосниковая решетка.
На седьмом-восьмом уровнях устанавливается топочная дверца. В задней стенке камеры устанавливаются кирпичи со скошенными торцами (чтобы улучшить тягу).

Девятый ряд должен перекрыть эту дверцу.
В следующие семь уровней выкладываются топливная камера и дымоотводный канал.
На семнадцатом ряду устанавливается прочистная дверца.

До тридцатого ряда формируются дымооборотные каналы

Их важно расположить максимально ровно, при этом не забывая вытирать внутренние стенки влажной тряпочкой.
Следующие два уровня образуют свод, который перекрывает печь.
И последние два – формируют дымовую трубу.

Готовую печку необходимо оставить на семь дней, открыв трубу и дверцы, чтобы вся конструкция хорошо просушилась. И только потом можно пробно ее растопить, небольшими порциями сжигая солому либо мелкие веточки.

Кладка печи своими руками

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка

На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

  • установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
  • установка дымоходной задвижки осуществляется на 27-м ряду;
  • часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Распространенные виды

Печь из кирпича своими руками предполагает несколько разновидностей. Схема строения подбирается в зависимости от назначения сооружения и количества свободного места. Чаще для небольшого домика предполагаются:

  • Голландский тип. Еще такая печка называется «канальная последовательная». Этот способ кладки — простой и умещается в помещение любого размера. Печная конструкция выдает КПД в 40%.
  • Шведский агрегат. Применяется и для прогревания через топку, и для установки отдельного отделения с плитой. Печка камерная и предполагает омывание стенок дымовыми газами высокой температуры. КПД этого сооружения — 60%, что позволяет равномерно прогреть стенку агрегата на всю высоту.
  • Колпаковая печь. Механизм работы такого сооружения предполагает саморегуляцию дымовых газов: они попадают в дымоход после полного прогорания под колпаком. КПД колпаковой печки — 70%. Применяется только для нагревания воздуха в помещении.
  • Русская печка-лежанка — проточная схема без конвектора. Коэффициент полезного действия этого сооружения выше 80%.

Обустройство печи

Для кладки печи “шведка” с камином потребуются: кирпич красный, дверка топочная, дверка поддувальная, дверка чистки, плита чугунная, колосниковая решетка, духовой шкаф, задвижка, металлические уголки и пластины.

Порядовка печей отопительно-варочных – процесс, состоящий из нескольких этапов. У каждого из них имеются и особенности, и рабочие характеристики, не зная которых, нельзя получить хорошее качество при небольших затратах.

Для примера можно рассмотреть процесс создания печи «шведка» по записанной высококвалифицированными мастерами порядовке. Чтобы кирпичная кладка была выполнена качественно, недостаточно, конечно же, одной порядовки – понадобятся еще и стройматериалы, а также инструменты:

  • печной молоток;
  • мастерок;
  • правило;
  • отвес;
  • лопата для перемешивания раствора;
  • ведра для замешивания раствора;
  • угольник;
  • складной м;
  • мочальная кисть.

Отопительноварочные печи типа «шведка» выполняются с поддувалом – это надо учесть при обустройстве

Обратите серьезное внимание на первый ряд кирпичей – его укладывают, пользуясь угольником. За всеми параметрами этого ряда необходимо очень внимательно следить – это от него будет зависеть надежность и эффективность устройства для отопления

При кладке печи очень важно точно следовать чертежам порядовок, чтобы соблюдалась перевязка швов

согласно инструкции-порядовке, следующим этапом после обустройства первого из печных рядов надо поставить дверцу поддувала и перейти к укладке второго ряда;
с третьего ряда отопительная печь должна выкладываться с полным следованием указаниям порядовки. Стесывая кирпич с обеих сторон, получаем конфигурацию поддувала

Важно следить при этом, чтобы кирпичный ряд по своей высоте соответствовал высоте дверцы;
четвертый ряд кирпичной кладки надо начинать с левой стороны. Сперва монтируется дверца для чистки золы, отсутствие которой сделает невозможным нормальную работу оборудования

При выполнении кладки должна перекрываться дверка поддувала. Над зольником с помощью особенной кладки кирпича выполняется квадратное отверстие;
укладка пятого ряда отопительно-варочной печи – для зольника выполняется сужение отверстия. Сам ряд выкладывается аналогично предыдущему;
шестой ряд. Здесь порядовкой предполагается применение специального кирпича, огнеупорного. Этот тип материала на любой из схем, которые составляли мастера-профессионалы, обозначен штриховкой, благодаря чему и кладка значительно упрощается, и возможные проблемы практически исключены.

Упрощенный вариант порядовки печи “шведка” используют в основном кустарные умельцы.

Кирпич перед колосниковой решеткой скалывается – эта операция значительно повышает и эффективность, и при дальнейшей эксплуатации печи качество укладывания топлива на решетку. Сама решетка в качестве опоры использует пятый ряд кладки печи.

Если по какой-то причине огнеупорный кирпич не получается использовать, можно взять и обычный. Но при этом необходимо учитывать, что качества его будут гораздо более низкими, чем у огнеупорного материала, который отлично переносит воздействие повышенной температуры;

  • между решеткой колосника и кирпичами шестого ряда должен быть обеспечен зазор 10-15 мм. Он заполняется золой или песком, играя роль компенсатора расширения при эксплуатации металлической решетки;
  • получившийся П-образный печной канал перекрывается таким образом, чтобы получилось 3 других. На этом же этапе монтируют и дверцу топочной печи – для нее опорой послужит шестой ряд печной кладки;
  • восьмой и девятый ряды выполняются аналогично седьмому. Девятый ряд по высоте должен располагаться на уровне высоты дверцы топки. Кирпичи, закрывающие перегородку левого канала и топочной камеры, надо стесывать с обеих сторон – это поможет плавному переходу газов из топки в канал;
  • из огнеупорного кирпича выполняется также и десятый ряд. Его особенность – расположение строго вертикально, для чего необходимо осуществлять контроль с помощью строительного уровня;
  • дверца топки перекрывается, в последнем ряду должны остаться два канала с квадратным сечением.

С десятого ряда порядовка отопительно-варочной печи и отопительных устройств других типов практически не будут отличаться.

Последующие этапы работ, которые не менее необходимы, – устройство заслонки для варочной поверхности, осуществление перекрытия для дверцы камеры, монтаж дверцы. Оборудуются дымоход, вентиляционная камера – благодаря этому, печь можно эксплуатировать не только безопасно, но и с хорошим эффектом.

Печь для дома из кирпича своими руками

В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.

Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида. И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.

Выбор места установки печи

Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.

  • Во-первых, решается, какую площадь можно выделить для установки печи.
  • Затем, нужно определиться с конкретным местом:

— печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;

— встраивается в стены, между двух или трех комнат;

— возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.

Как сделать русскую кирпичную печь – чертеж с порядовкой

Ранее такая печь была в каждом доме без исключения – и выполняла функцию не только отопления, но и приготовления пищи. Даже сегодня ее экзотическая «внешность» красиво сочетается с различными интерьерными решениями. Оптимальным размером, который подойдет даже для небольшого помещения, будет печь 238 х 65 х 127 см.

Необходимые материалы и инструменты:

  • шамотный кирпич – 1610шт;
  • раствор – 1250 литров в приготовленном виде;
  • заслон;
  • 2 вьюшки;
  • самоварник;
  • кельма (мастерок) – для укладки раствора;
  • расшивка;
  • молоток-кирка;
  • лопата для раствора;
  • скоба;
  • правило
  • трамбовка;
  • швабровка

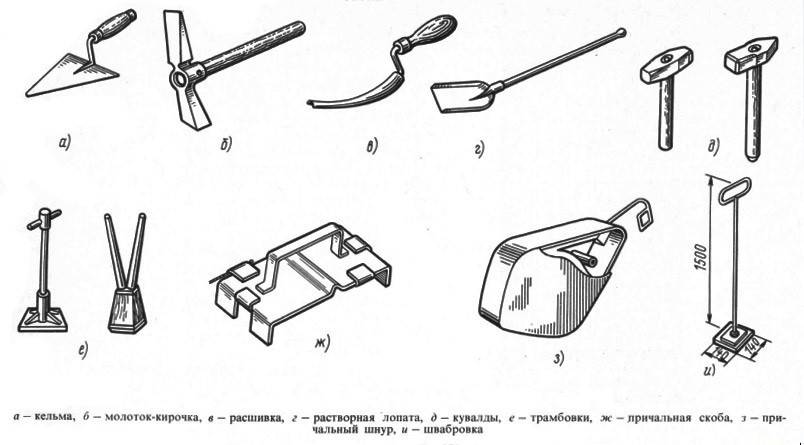

Фото 4 Инструмент для кладки печи

Схема русской печи

Фото 5 Схема русской печи

Видео 1 Строим русскую печь по старинному образцу

Многофункциональная отопительно-варочная печь

Разработаны конструкции, оснащенные лежанкой, которая вполне может служить дополнительным подогреваемым спальным местом.

Отопительно-варочные модели обычно встраиваются в стену между кухней и жилым помещением. Таким образом, решается сразу две проблемы — это отопление двух комнат и обеспечение приготовления пищи.

Печи, предназначенные только для отопления, выбираются не столь часто. Чисто отопительная модель нередко оснащается водяным контуром, к которому подключается водяное отопление дома. Так как это сооружение имеет единственную функцию, направленную только на обогрев, то его обычно стараются установить между двумя, тремя или даже четырьмя комнатами. От того, сколько комнат планируется отопить одной печью, выбирается размер и мощность конструкции.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

  • кирпич красный — 220 шт.;
  • кирпич огнеупорный — 170 шт.;
  • глина красная — 10 ведер;
  • глина тугоплавкая — 50 кг;
  • песок — 5 ведер;
  • дверка топочная — 250×210 мм;
  • дверка поддувальная — 250×140 мм;
  • задвижка дымовая — 130×250 мм;
  • решетка колосниковая — 380×250 мм;
  • дверки прочистные размером 130×140 мм — 6 шт.;
  • предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Обустройство основания для кирпичной печи

Когда кладем печь своими руками, в первую очередь обеспечивают расстояние между дымоходной трубой и перекрытием кровли, равное минимум 15 сантиметров. Потом можно приступать к разметке фундамента, который должен превышать параметры печной конструкции во все стороны на 15 сантиметров.

Лучше его сформировать при обустройстве общедомового основания. Чтобы печь служила долго, ее фундамент не должен быть связан с основанием домовладения. Дело в том, что их естественная усадка отличается по причине разной степени нагрузок.

Сначала котлован заливают бетоном, а потом фундамент под печь возводят из кирпичей. Предварительно ставят деревянную опалубку.

Когда основание готово, его верхний уровень должен быть ниже напольной поверхности на 19 сантиметров. Фундамент не сооружают для камина, но выполняют расчет нагрузки на пол верхних этажей. Основание непременно гидроизолируют, используя рубероид или толь.

Чертежи и расчеты

Строительство печи в доме возможно осуществить просто и практично, если произвести все необходимые расчеты и правильно рассчитать расходы. Чертежи отопительных печей из кирпича для дома можно заказать у специалиста или сделать самостоятельно. Общее устройство печи выглядит следующим образом:

  1. Камера с дверцей, внутри которого топка.
  2. Нижняя часть элемента выстлана решеткой, на которую укладывается материал для сгорания и происходит вентилирование.
  3. Под топкой — зольник, куда попадают продукты сгорания. Эта камера также оснащена дверцей.
  4. В задней стенке кирпичного массива — хайло, через которое проходят дымовые газы.
  5. В конце хайла расположен сопл, а за ним — газовый конвектор.
  6. Его стенки отвечают за нагрев воздуха, проходя по воздушному каналу.

Порядовка печи также предполагает укладку дымохода. Если выложить этот элемент, не соблюдая правила, есть риск попадания угарных газов в помещение. Дымоход предполагает выкладывание таких компонентов:

  • прочистная дверца — для простоты очистки канала, отводящего дым;
  • задвижка — для определения насыщенности горения;
  • вьюшка — задвижка, предполагающая закрытие дымохода для сохранения тепла.

После того как были выполнены чертежи печей происходит расчет теплоотдачи материалов. Методика очень сложная. Большой популярностью пользуется способ И. В. Кузнецова. По его исследованиям на 1 м² в обычных условиях отдача тепла составляет 0,5 кВт, при низких температурах и регулярной топке — 0,76 кВт. Чтобы более или менее точно высчитать нужный объем кирпичей, лучше всего вручную пересчитать количество элементов в кладке через компьютер. Специальное приложение определить требуемое количество целых и резаных структурных компонентов.

Как сделать Буслаевскую печь

Буслаевская печь (шведка) – конструкция, идеально подходящая для небольших домов, дач и загородных коттеджей. От классической русской печи отличается тем, что присутствует встроенный в нее кухонный очаг и вытяжка.

Изготовить такую печь для дома помогут чертежи с порядовкой и описанием каждого этапа.

Необходимые материалы и инструменты:

  • полнотелый кладочный кирпич (красный) 382 штуки;
  • огнеупорные кирпичи – 43 штуки;
  • дверцы для топки и поддувала;
  • плита чугунная со съемными конфорками 70 х 40 см;
  • духовой шкаф – 20 х 30 х 50;
  • задвижки;
  • колосник;;
  • 2 метровых уголка 4,5 х 4,5 см;
  • 4 метровых полосы 4 мм;
  • 4 полосы 25 см толщиной 2 мм;
  • 1 полоса 35 см толщиной 3 мм;
  • металлический жаропрочный лист 30 х 28 см;
  • чугунная плита;
  • кельма (мастерок) – для укладки раствора;
  • расшивка;
  • молоток-кирка;
  • лопата для раствора;
  • скоба;
  • правило
  • трамбовка;
  • швабровка.

Схема Буслаевской печи

Фото 6 Схема Буслаевской печи

В видео подробная информация о порядовке и закладке каждого ряда

Видео 2 Подробная инструкция по кладке печи

Фото 7 Печь с изразцами

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот “пирог” для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Из чего состоит?

В конструкции печей можно выделить следующие основные элементы.

Фундамент (основание)

Печи, чаще всего, имеют достаточно большую массу, а потому основание должно быть надежным и индивидуальным. Фундамент печи не связывается с фундаментом дома, причем зазор между ними должен быть не менее 5-6 см.

Шанцы

Так именуются 2-3 самых нижних кирпичных ряда, примыкающих к фундаменту. От них зависит качество всей кладки и теплоотдача в помещение.

Поддувало или зольниковая камера

Здесь обеспечивается подача воздуха для создания тяги и поддержания горения, а также накапливается зола, оставшаяся после сгорания твердого топлива. Она попадает в камеру через колосниковую решетку.

Для выполнения первой функции монтируется дверца, причем открывая или закрывая ее можно регулировать тягу. Через нее производится извлечение золы. При перекрытии дверцы весь горячий воздух устремляется в дымоход.

Топка (топочная камера) или топливник

Она снабжена дверцей, через которую производится загрузка топлива. В камере создается наиболее высокая температура печи и присутствует открытое пламя, что требует использования для ее стенок нагревостойкого, огнеупорного кирпича шамотного типа.

В задней части топки сверху формируется хайло – отверстие для отведения дыма.

Дымоход или дымовой канал

По сути это достаточно протяженная труба для отвода горячих газов (дыма) после сгорания топлива. Одновременно дымоход обеспечивает тягу в печи. Эффективность работы и безопасность всей системы во многом зависит от правильности устройства дымового канала.

Чем выше будет дымоход, тем больше тяга и выше КПД. Для регулирования процесса предусматриваются специальные заслонки.

В зависимости от печной разновидности, в конструкции могут отсутствовать некоторые элементы и дополнительно включаться характерные каналы и камеры. Однако, принцип возведения сооружений во многом аналогичен.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

  • Красный полнотелый керамический кирпич (М-150.)

    М 150

  • Шамотный (огнеупорный) кирпич.
  • Кладочный раствор (песок, красная печная глина).
  • Материал для фундамента (цемент, графий, песок).
  • Рубероид.
  • Асбестовый шнур, оцинкованная проволока.
  • Доски для создания опалубки.
  • Армирующая сетка.
  • Колосниковая решетка.
  • Варочная поверхность (плита).
  • Зольник и дверца зольника (поддувала).
  • Топочная дверца.
  • Дымоходная вьюшка.
  • Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

  • Строительный уровень.
  • Совковая лопата.
  • Строительный маркер.
  • Измерительная лента (рулетка).
  • Строительный отвес.
  • Угломер.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
