Колпаковая печь своими руками — схемы и порядовка + детальное описание процесса

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

  • Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
  • Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
  • Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
  • Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Выкладка колпаковой печи из кирпича

Если вы решили в своем доме расположить колпаковую печь, то вовсе не обязательно прибегать к услугам дорого оплачиваемого печника. Достаточно просто внимательно изучить все тонкости проведения кладки подобных конструкций, закупить нужное количество строительных материалов и инструментов, а главное — запастись терпением, поскольку спешка может только навредить.

На сегодняшний день в сети интернет можно отыскать проекты возведения колпаковых печей. К тому же, размещенные там же форумы, позволят вам получить ценный совет от таких же рядовых граждан либо от опытных печников, а возможно даже завести новые знакомства.

Итак, вам понадобится:

  •  раствор для кладки (глина + вода + конский навоз);
  •  перфоратор или дрель с насадкой – миксером;
  •  болгарка;
  •  полнотелый кирпич, предназначенный для проведения подобных работ;
  •  колосник;
  •  пластина из стали.

Перед закладкой первого ряда, необходимо разместить на полу отражающую фольгу, которая способна обеспечить своеобразную циркуляцию воздуха внутри конструкции. А именно перенаправить поток теплого воздуха, который может опуститься вниз обратно. Таким образом, потеря теплого воздуха минимизируется. Стоит отметить, что отражающую фольгу рекомендуется брать такой ширины, чтобы она немного выступала за пределы фундамента. Излишки потом можно будет отрезать.

Для того, чтобы выложить печь, следует приобрести отшлифованный кирпич в нужном количестве, а кладку проводить строго по схеме «колпаковая печь порядовка».

Схема-порядовка выкладки корпаковой печи

Поскольку работа печи подразумевает постоянное изменение температурного режима, то необходимо очень тщательно составить проект, а только потом начинать кладку. Одним из важных правил – это наличие плавающей топки, выполненной из шамотного кирпича марки ШБ-8 или Ш-5. Для возведения самой конструкция приобретайте керамический кирпич марки не ниже М 150. В нижних рядах, согласно проекта, устанавливаются специальные окошки для дальнейшего проведения процесса чистки, а также поддувало.

Каждый кирпич перед кладкой необходимо шлифовать вручную. Качественно продуманная порядовка способна обеспечить максимальное время хода теплого дыма внутри конструкции. Стоит учесть, что кладка порядовки выполняется строго по схеме и не меняется практически нигде, кроме 23-27 уровнями. Однако стоит учесть, что это делается для придания сооружению некого шарма и оригинальности. Секрет кладки колпаковой печи заключается в том, что строгих правил и регламентированных геометрических параметров не существует. Она может возводиться произвольно, отвечая исключительно требованиям заказчика. Однако следует соблюдать лишь технологию кладки порядовки, что, собственно, и выделяет данную конструкцию от других. Можно даже выложить своеобразный отапливаемый лежак.

При осуществлении монтажа следует продумать наличие отделений. Причем, чем больше их будет, тем лучше будет проходить процесс теплоотдачи.
Предлагаем видео инструкцию по кладке Печи Кузнецова

  • Как готовится раствор для штукатурки стен своими руками
  • Кладка печи на даче своими руками
  • Русская печь-теплушка своими руками
  • Отопление каркасного дома
  • Банная печь из кирпича

Виды сооружений

Колпаки внутри печи можно располагать по-разному, поэтому видов печей много. Можно возвести печь своими руками для двухэтажных домов, и оба этажа будут обогреваться одинаково. Даже можно сделать постройку с лежанкой (обогрев такого вида является конвекционным) или внутри можно поставить теплообменник. Данный вид конструкции называют котлом, он имеет маркировку КИК.

Существует вид постройки в форме камина, их обычно строят в домах за городом. Отопительные газовые печи имеют обозначение ИОК, а если в них есть лежанка, то добавляется буква “Л”. Если в таких конструкциях присутствует еще и духовка, то тогда обозначается буква “Д”.

Настоящие русские колпаковые печи Кузнецова имеют маркировку РТИК, их насчитывается около 10 моделей, из них две имеют лежанки. Такие печи строят чаще всего в банях. Но вот массивную кирпичную печь установить там тяжело, поэтому многие выбирают для бань металлическую конструкцию. Банные печи имеют маркировку БИК, Кузнецов спроектировал их так, чтобы они были малогабаритными, выглядели презентабельно и занимали небольшую площадь.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

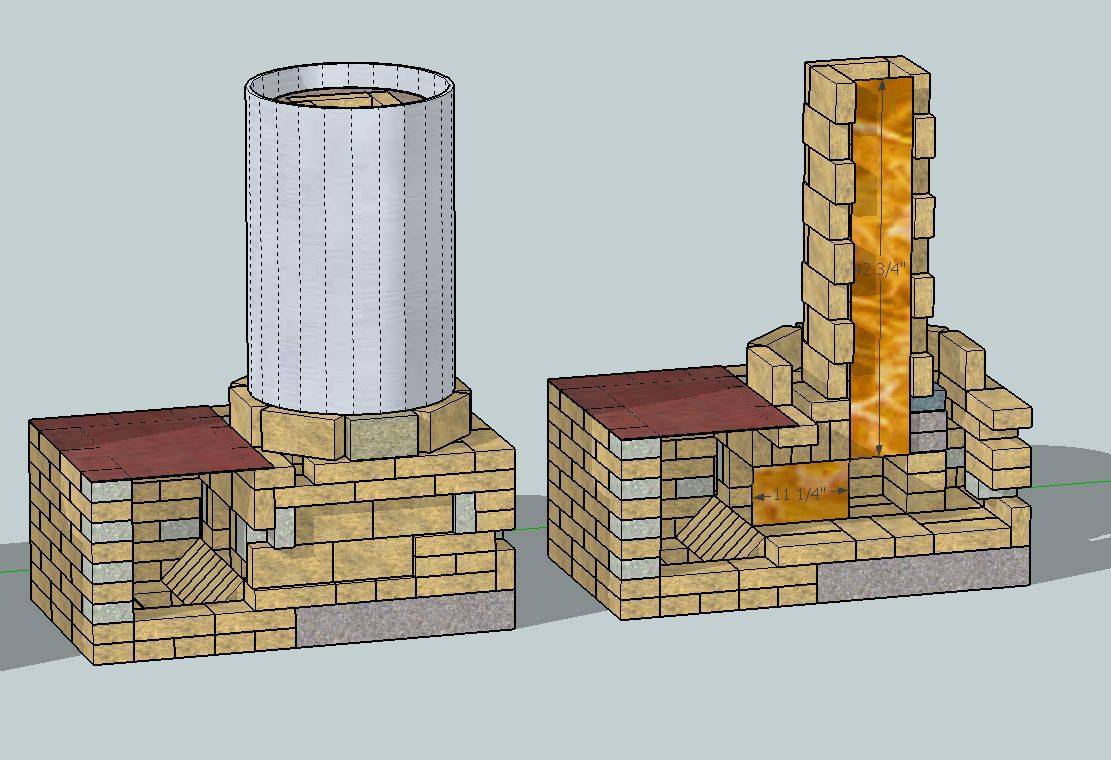

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25оС и утром не холодно. При температуре «за бортом» до -10оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

  • Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
  • Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
  • Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
  • После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Виды печей

Когда спрашивают, как сделать печь? Я всегда говорю, что надо знать, какую печь нужно сделать. Всего специалисты выделяют 6 основных видов печей, которые подойдут для дома или дачи. Итак, печь может быть

  1. Отопительная.
  2. Отопительно-варочная.
  3. Русская.
  4. Камин.
  5. Банная.
  6. Отопительный котел.

Отопительная печь

Она предназначена исключительно для отопления помещения. Сделать такую печь целесообразнее всего в центре дома (дачи), чтобы все комнаты граничили с ней хотя бы одной, лучше двумя стенами. Приветствуется вариант постройки из кирпича. Такие печи, используемые исключительно для отопления, бывают

  • канальные,
  • колпаковые.

Об их отличие и эффективности речь пойдет чуть ниже.

Отопительно-варочная

Фактически, это печь, которая, прежде всего, построена, возможно, даже своими руками для отопления дома или дачи, но она имеет металлическую (чаще чугунную) поверхность, на которой можно приготовить пищу. Однако, сделать это достаточно сложно, а без опыта почти не реально, так как ни о какой регулировке температуры речь в этом случае не идет.

Русская печь

Огромная печь в пол избы предназначалась первоначально исключительно для приготовления пищи. Затем, поняв, что каменная поверхность над очагом достаточно долго остывает, решено было увеличить ее площадь и так печь стала использоваться и для отопления.

Даже современные чертежи русских печей базируются на их больших размерах, то есть это никак не может быть маленькая компактная печь где-нибудь в углу. Еще один недостаток — циркуляция воздуха идет от середины конструкции вверх, а низ всегда остается более холодным.

Камин

Да-да, я не ошибся. Камин — это тоже печь. В Европе до сих пор в некоторых родовых поместьях нет централизованного отопления. Так что приходится именитым наследникам обогреваться исключительно каминами. Это самые малоэффективные печи. Камин для дачи или дома может быть использован как элемент декора, но ни как полноценное устройство для отопления. Фактически, при наличии камина тепло только в непосредственной близости от него. Однако процент КПД можно увеличить за счет установки своими руками жаропрочного стекла по размерам топки.

Печь для бани

Из названия понятно, что главная ее задача нагрев помещения, а заодно и воды, в бане. Такая печь может быть разной

  • по-черному,
  • по-белому,
  • по-серому,
  • с поверхностью.

Такая печь априори очень мощная. Она может быть и большой, и маленькой. Ее можно сделать своими руками из кирпича и камня, можно сварить из железа. Чаще всего для отопления бани используют дровяные печи, но есть и газовые, и электрические.

Отопительный котел

Это самый мощный и одновременно экономный вариант, при котором печь — аккуратное сооружение, где происходит оптимальная циркуляция воздуха, что позволяет отапливать максимум пространства. Котел соединен с трубами, расположенными по всем помещениям дачи или дома. По трубам циркулирует энергоноситель, за счет этого котел не нужно нагревать до высоких температур. Отопительная печь (котел) имеет достаточно высокий КПД — от 80 %.

Какие материалы и инструменты используют?

Строительные работы будут невозможными без использования соответствующего инвентаря и необходимых материалов. До начала возведения конструкции нужно убедиться, что готовые составляющие имеются в наличии. Для колпаковой печи понадобится такой материал:

  • кирпич красный и шамотный огнеупорный;
  • лист гидроизоляции для фундамента;
  • уголок металлический;
  • набор для раствора (песок, глина, цемент);
  • дверца топочная, прочистная, поддувальная;
  • колосниковые решетки;
  • поверхность для готовки (предположительно чугунная);
  • духовой шкаф;
  • дымоходные задвижки разных размеров;
  • арматурные сетки.

Кроме этого, работа не будет обеспечена, если не обеспечить наличие следующих инструментов:

Для выполнения работы нужно приобрести правило.

  • разноразмерные мастерки;
  • строительный уровень и правило;
  • рулетка для замеров;
  • молоток кирка;
  • инвентарь для расшивки швов;
  • лопаты;
  • емкость для замеса раствора;
  • швабра и тряпки.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Выкладка порядовки колпаковой печи по классической схеме

В двухколпаковой печи топливник находится в нижней части, в результате чего низ печи хорошо прогревается, не образуя сажу.

  • раствор глиняной смеси (глина, вода, конский навоз. Навоз запаха не имеет, но прекрасно усиливает смесь);
  • перфоратор с насадкой-миксером;
  • болгарка с алмазными дисками;
  • кирпич полнотелый;
  • кирпич огнеупорный;
  • колосник;
  • стальная пластина.

Перед тем, как начать выкладывать нижний ряд, следует постелить отражающую фольгу. Эта фольга обеспечит защиту от потери тепла и перенаправит тот поток, что идет вниз – обратно. Желательно брать материал немного шире фундамента, чтоб потом была возможность подрезать края.

Для кладки колпаковой печи используются отшлифованные кирпичи, укладывать которые необходимо строго по схеме.

  1. Выкладывается по всей площади печи равномерно. Боковые стенки ложатся ложковым способом справа налево. Таким образом, впереди и сзади видно 4 кирпича, слева 3, справа 2 (правый ряд находится между крайними единицами переднего и заднего рядов.
  2. На этом ряду устанавливается окошко для чистки и поддувало. Благодаря внутреннему строению печи можно выбрать абсолютно любое удобное место для них, и единственным условием будет служить то, что чистка должна быть под топкой-камином.
  3. Аналогичен предыдущему.
  4. Разъем для падения отходов горения уменьшается до размеров 1,5 кирпичей вширь. В дальнем углу от топки появляется перегородка, которая из этого отсека, как труба, будет вести в верхний.
  5. Повторяется предыдущий ряд, только ободок «сброса» обкладывается огнеупорным кирпичом, а на него ложится колосник.
  6. Изменения касаются самой топки-камина – это ее первый ряд.
  7. Из топки выводится дымоход в полкирпича в соседнее воздушное отделение.
  8. Аналогичен.
  9. Топка накрывается кирпичом, а внутри в полкирпича обкладывается огнеупорным.
  10. Аналогичен предыдущему.
  11. Кладка топки в полкирпича вырастает до целого.
  12. Из огнеупорного кирпича выкладывается решетка. Все работы снова проходят в полкирпича.
  13. Изменений кладки нет.
  14. Снова убирается решетка, но уже остаются 2 дымохода.
  15. Аналогичен предыдущему.
  16. Боковые огнеупорные кирпичи снова становятся в полный размер. Перекрываются дымоходы в воздушное отделение.
  17. Стальной пластиной плотно перекрывается ход дыма наверх, а нижний дымосборник перекладывается кирпичом. Единственный ход наверх остается через канал, оставленный во время кладки 4 уровня.

Второй уровень кладки печи

Несмотря на то, что порядовка кладется по схеме, размеры колпаковой печи подбираются индивидуально.

  • кирпич красный;
  • кирпич огнеупорный;
  • глиняный раствор;
  • пластина-заборник;
  • стальная полоса.
  1. Повторяется, но фиксирует стальную пластину с 3 сторон. С 4 фиксируется лишь раствором.
  2. Посреди дымосборника ложится кирпич, который будет служить колонной для крыши печи. За плитой следует проложить стенкой пазуху в кирпич для выхода из верхнего дымосборника в трубу.
  3. Кладка повторяется.
  4. Перекрывается доступ к трубе. Дым должен выходить через пазуху, оставленную в 2 кирпича внизу.
  5. На передние стенки духовки выкладывается стальная пластина, которая будет служить поддержкой для кирпича под паросборник. Нередко люди заказывают себе кованные обода с дверцами для печи. В этом случае паросборник будет сделать еще проще.
  6. Из паросборника создается вытяжка в четверть кирпича, остальной потолок перекрывается.
  7. Без изменений. Но если интересует еще и декоративная часть, то можно повернуть ряд тычковой стороной и создать удлинение наполовину.
  8. На этом уровне можно создать еще одну ступеньку. Дымоход и паросборочная труба соединяются закрытым соединением, чтоб не натягивать снаружи дым.
  9. Аналогичен 24.
  10. Аналогичен 23.
  11. На трубу устанавливается пластина-заборник.
  12. Накрывается крышей из кирпича.
  13. Второй уровень для прочности.
  14. Далее ведется только труба диаметром в 1 кирпич.
