Крепление стропил к мауэрлату: рассмотрим узлы крепления стропил к мауэрлату

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Основные правила

Одним из важнейших соединений в системе стропил является их прикрепление к мауэрлату.

От того, насколько прочным будет такое соединение, зависит прочность всей крыши, ее долговечность и безопасность людей.

При нарушении технологии может произойти опускание стропильных ног через какое-то время, крыша начнет деформироваться и существенно вырастает вероятность обрушения отдельных элементов.

Чтобы этого не произошло, следует неукоснительно соблюдать основные правила крепления:

  • в тех точках, где запилы прилегают к мауэрлату, следует соблюдать максимально возможную точность, чтобы обеспечить надежность такого соединения. Недопустимо использование всевозможных дополнительных элементов (прокладок, накладок и пр.), которые со временем под воздействием нагрузки могут деформироваться и вылететь, нарушив прочность соединения;
  • при выполнении монтажа стропил на мауэрлат, при креплении к раскосам, иным стропильным брусам, растяжкам и другим деталям следует использовать металлические пластины, уголки, болты, шпильки с надежной резьбой, кронштейны, которые специально для этих целей предназначены.Сегодня в специализированных магазинах и на рынках выбор крепежей очень широк.
    И для каждого вида соединений можно легко подобрать то, что вам требуется;
  • если при закреплении используются различные резьбовые соединения: болты, винты, шпильки и пр, то в обязательном порядке должны быть использованы шайбы, а при их отсутствии пластины из металла, которые не позволят гайке утопиться в древесный материал. Если нет металлических изделий, то могут быть использованы обрезки фанеры, которая отличается своей исключительной прочностью.Чтобы резьбовые соединения получили максимальную надежность, следует также использовать шайбы Гровера, которые не допустят непроизвольного расслабления такого соединения;
  • использовать гвозди или шурупы при установке стропильных ног можно лишь при создании временных соединений на очень непродолжительный период времени. Чтобы было удобнее монтировать стропильную систему.После того, как работы выполнены, шурупы и гвозди, как можно скорее следует заменить на надежные крепления при помощи пластин, уголков, болтов;
  • чтобы стропильные ноги при усадке стен скользили по стене, необходимо использовать специальные детали, именуемые «салазки». Использование таких деталей является обязательным, когда в качестве кровельного материала используется элитная черепица или когда будет выполняться устройство мягкой кровли;
  • до того, как приступить к закреплению, осуществляется «запиливание» седла на том участке, где стропило примыкает к мауэрлату. Такая мера поможет обеспечить надежное прилегание стропильной ноги к поверхности мауэрлата.В большинстве случаев кровельщики используют заранее изготовленный шаблон из прочной фанеры и выполняют запилы на всех стропильных ногах, если угол наклона скатов везде одинаков. Если же величины угла отличаются, то для каждого из скатов изготавливается отдельный шаблон.Глубина запила не должна составлять более 25% ширины стропила;
  • для того чтобы существенно усилить места соединения стропильных ног с мауэрлатом и повысить сопротивляемость конструкции крыши к порывам ветра и иным атмосферным нагрузкам, используют специальные стальные уголки. Точно такие же приспособления используются при укладке стропильных ног на вертикальном кресле;
  • между собой соединение стропил в коньковом прогоне осуществляют встык, а для закрепления соединения используют стальные накладки;
  • на других участках, где стропильные ноги прилегают друг к другу (на диагональном стропиле, например), точно также требуется припиливание элементов выполнять с максимальной точностью, чтобы обеспечить плотное прилегание. Для закрепления соединения используют металлические пластины или уголки, и скручивают болтами.

Виды креплений стропил к мауэрлату

Перед закреплением стропил к мауэрлату необходимо выполнить монтаж армированного пояса, на который затем будет крепиться брус. И только после этого можно переходить к рассмотрению вопроса, посредством каких крепежных элементов необходимо сформировать соединение стропил с мауэрлатом.

Виды крепежных элементов:

  • Уголки.
  • Проволочные стяжки.
  • Пластины.
  • Уголки КР.
  • Саморезы.
  • Крепежные элементы типа LK.
  • Профилированная монтажная лента.
  • Гвозди.
  • Шпильки, болты, идущие в комплекте с шайбами и гайками.

Довольно часто узел соединения стропильных ног и мауэрлата закрепляется посредством кронштейнов. При использовании этих крепежных элементов необязательно проводить врезку, что не приводит к ослаблению конструкции.

Для изготовления этого вида крепежей используется сталь с антикоррозийным покрытием толщиной, как минимум, 0,2 мм. К мауэрлату и стропильной ноге кронштейны крепятся при помощи саморезов, гвоздей либо анкерных болтов.

Крепежные элементы типа LК могут использоваться для крепления стропильных ног к мауэрлату, а также для формирования соединительных узлов между другими элементами стропильной системы. При обустройстве этого вида соединения недопустимо использование анкерных болтов.

Использование перфорированной монтажной ленты дает возможность значительно усилить соединительные узлы между различными конструктивными элементами кровли.

Ее применение позволяет сделать более прочным соединение между мауэрлатом и ногами стропильной системы. Существенным плюсом является то, что даже в процессе длительной эксплуатации такое соединение не ослабевает.

Ее установка выполняется при помощи саморезов либо гвоздей.
Уголки КР, а также их различные модификации широко используются при формировании крепежных узлов стропильной системы. Они незаменимы в тех местах, где нужно создать максимально надежное соединение.

Данные крепежи не врезаются в тело элементов стропильной системы, а закрепляются на их поверхности при помощи саморезов или ершенных гвоздей.

На самом деле, не так уж и сложно выполнить крепление стропил к мауэрлату. Главное – для выполнения этой задачи использовать правильные крепежные элементы.

Это тоже полезно знать:

  • Фронтон своими руками
  • Размеры кровельных сэндвич панелей
  • Стеновые керамзитобетонные панели

https://youtube.com/watch?v=uP3hf7X5LHY

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

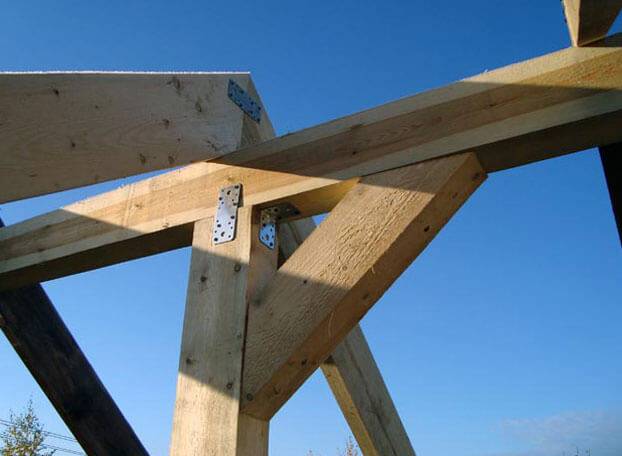

Использование перфорированного крепежа

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Разновидности металлических креплений и их характеристики

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

Среди разновидностей держателя стропила можно назвать такие приспособления:

  1. перфорированная монтажная лента;
  2. опора для балок;
  3. пластины и накладки;
  4. опоры для бруса;
  5. уголок для стропильных соединений;
  6. крепления LK;
  7. уголки KP;
  8. кронштейны WB;
  9. саморезы;
  10. стропильная скоба;
  11. болты с гайками;
  12. вязальная проволока.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.

Крепление стропил к мауэрлату двускатной крыши

Лучше понять все нюансы поможет «живой» пример монтажа стропильной системы двускатной крыши. Это самая распространенная конструкция в частном строительстве.

Дом из кирпича с внутренней несущей стеной. Рационально применить наслонную схему с опиранием стропил на мауэрлат и коньковый прогон.

Для стропильных ног используются доски 50х150 мм. По периметру дома укладывается мауэрлат сечением 200х200 мм, по внутренней стене — лежень 150х150 мм.

Мауэрлат по длине соединяется косой врубкой, в углах стыкуется «в полдерева». Крепится к армопоясу на шпильки с гайками.

В зданиях с кирпичными стенами, в отличие от деревянных домов, мауэрлат соединяется со стропилами жестко. Используется врубка — в нижней части вырезается паз по конфигурации опорного бруса. Дополнительно детали фиксируются металлическим крепежом.

Как сделать запил

Вырезание паза — наиболее ответственный момент при подготовке стропил к монтажу. Применяются разные способы:

Целая доска одним концом выравнивается по мауэрлату, вторым по коньковому прогону. По фактическим замерам делается разметка и запил. Следующие стропила обрезаются по первой заготовке.

Угол уклона ската рассчитывается по тригонометрическим формулам и запиливается помощью торцовочной пилы с угломером. Этот метод чаще всего используется в заводских условиях, когда нужно подготовить много стропил.

Можно отмечать углы угольником с встроенным транспортиром. Он стоит недорого, а пользоваться им просто. Профессиональные строители используют угольник Свенсона (Swanson Speed Square). Это приспособление позволяет быстро измерять и размечать углы в пространственных конструкциях — крышах или лестницах.

Наиболее простой и быстрый вариант — вырезать шаблон. Даже если у вас есть только рулетка и карандаш, вы легко сможете изготовить его из обрезков доски или листового жесткого материала — ДВП, ОСП, ДСП. Используются тригонометрические расчеты или транспортиры, с помощью которых вычерчивается контур паза с нужными характеристиками. После вырезания дисковой пилой шаблон готов.

Для монтажа двускатной крыши потребуется 2 шаблона — для опорного и конькового узла. Для удобства на нижний край лекала набивается брусок, который будет служить упором при разметке.

Подготовка стропил и монтаж

В двускатных кровлях стропильные ноги могут опираться не только на конек и мауэрлат, но и промежуточные стойки. Чтобы избежать погрешностей при измерениях, за основу нужно взять самую верхнюю точку и контролировать расстояний только от нее.

Этот шаблон нужен для изготовления стропил

Подготовка начинается с торцевания конькового торца с помощью дисковой пилы. Угольник Свенсона или шаблон выставляется с нужным углом и производится запил.

Если предусмотрена врубка для крепления к коньковому прогону, в верхней части стропил по разметке выбирается посадочное место.

От точки сочленения стропил на коньке (по оси прогона) отмеряется расчетная длина до мауэрлата. С помощью шаблона или треугольника Свенсона размечается посадочное гнездо и аккуратно выпиливается дисковой или цепной пилой. Для удобства выставляется глубина пиления, равная толщине доски плюс 1 мм.

Рекомендуется не допиливать линии разметки до конца, чтобы потом их можно было доработать ножовкой. Это позволит не уменьшать рабочую высоту сечения, если пила слишком глубоко зайдет в доску.

Глубина «седла» не должна превышать одной трети от ширины стропила

Карнизный свес отпиливается уже по смонтированным стропилам по шнурке. Остается примерить стропильную ногу по месту, подогнать посадочные пазы до плотного примыкания и закрепить соединения металлическими уголками.

Запилы нужно делать очень аккуратно, чтобы обеспечить максимальное прилегание. Допускаются зазоры не более 2-3 мм. В кривые неплотные стыки запрещено подкладывать деревянные клинья. Со временем они усыхают и выпадают, а крепление становится неустойчивым.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно

Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.. Изначально нужно выполнить следующее:

Изначально нужно выполнить следующее:

Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

Фото 9. Готовая опалубка под заливку армопояса с армирующим каркасом и шпильками для монтажа мауэрлата

Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

Фото 10. Мауэрлат, установленный на газобетонной стене поверх армопояса и закрепленный шпильками

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

Фото 13. Крепление мауэрлата к стенам с помощью скоб

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Фото 14. Схема крепления мауэрлата с помощью шпилек

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!
В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.. Работы по выполнению крепления осуществляют в определенном порядке

Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

  • Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
  • Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

Kreplenie1
Kreplenie-2

  • Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
  • Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку
Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

https://youtube.com/watch?v=n41HnMb7zTU%3F

2022 stylekrov.ru

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность

В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.
Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

https://youtube.com/watch?v=ZtTuW9UIpTo

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.
