Делаем дымоход своими руками: разбор основных конструктивных элементов и пошаговый монтаж

Самый простой вариант устройства дымохода

Итак, самый простой способ изготовить дымоход печи бани – это использовать трубу из нержавейки. Всего же понадобятся такие детали:

  • Одно колено оцинковки 20 х 120 см
  • Два колена оцинковки по 16 х 120 см
  • Три колена нержавейки по 16 х 10 см
  • Один тройник на 16 см с заглушкой
  • Один грибок на 20 см.

Трубы скрепляются саморезами, и в плите сверлится отверстие в 16 см. С крыши бани на время снимается мягкий кровельный материал и теплоизоляция на 15 см от отверстия. Ту часть трубы, что выйдет наружу, нужно обмотать базальтовой ватой также на 16 см и дополнительно асбестовым шнуром. После чего на 20 см надевается труба, которую необходимо закрепить и хорошо обмазать битумной мастикой. Между трубами на верхний зазор обязательно наматывается асбестовый шнур – чтобы осадки не попадали внутрь и не образовывался грибок.

Это – самое простое устройство дымохода в бане, который можно сделать либо собственноручно, либо приобрести за небольшую цену.

Изготовление и установка дымохода своими руками

Как мы уже говорили, существующие технологии позволяют не только установить самостоятельно дымоход, но и изготовить дымоходные трубы своими руками. Для этого понадобится:

  • Соответствующий целям металл.
  • Ножницы по металлу.
  • Деревянная или резиновая киянка.
  • Железный уголок.
  • Длинная прочная линейка.
  • «Пушка» — станок, загибающий лист в окружность.

Производится разметка и нарезка металлического листа на полосы необходимой длины и ширины.

  • Затем при помощи киянки и железного уголка края заготовок сгибаются в противоположных друг от друга направлениях сначала под прямым углом (90⁰), затем угол сгиба плавно доводится до 135-145⁰. Ширина загиба – 0,7 мм.
  • Заготовку размещают на станке и, простукивая резиновой киянкой, задают ему нужную форму.

Края заготовки сцепляют между собой. Снова размещают заготовку на станке и сплющивают шовное соединение киянкой. Для большей прочности швы следует заварить.

Для изготовления поворотных элементов, готовые трубы режутся и свариваются под нужным углом (не менее 90⁰):

  1. Чтобы получить поворот в 90⁰, трубы режутся под углом в 45⁰.
  2. Для изгиба в 120⁰, разрез производится под углом в 60⁰.
  3. Для поворота в 150⁰, трубы режутся под углом в 75⁰.

Чертеж и схемы

Перед монтажом необходимо подготовить проект и схему будущего дымохода, которая поможет определить необходимое количество материала, заранее просчитать длину дымохода в целом и отдельных участков в частности.

Расчет размеров

Определение сечения и высоты дымохода.

Слишком тонкая труба не сможет обеспечить должной тяговой силы, а в некоторых случаях может стать причиной обратной тяги и забрасывания угарных газов обратно в помещение. Чрезмерно большой диаметр шахты, наоборот, приводит к необоснованно высокой силе тяги, перерасходу топлива и бессмысленным энергопотерям.

За основу расчёта берётся мощность энергоносителя. Смотрите в таблице:

В инструкциях к энергоустановкам указывается диаметр отводного патрубка, который берётся за основу на первом участке контура. Затем сечение может быть изменено в зависимости от расчётных данных.

  1. Для газового оборудования толщина стали — не менее 0,5-0,6 мм.
  2. Для жидкотопливных установок – не менее 0,8 мм.
  3. Для твердотопливных агрегатов – 1-1,5 мм.

Особенности монтажа

Установка металлического дымохода начинается только после монтажа и тщательной фиксации отопительного прибора. Сборка начинается снизу, поэтому сначала устанавливается элемент, отходящий от патрубка теплогенератора. Затем фиксируется тройник, нижняя часть которого выступает в роли ревизионного отдела и отвода конденсата.

Все швы тщательно обрабатываются жаростойким герметиком, скрепляются заклёпками и хомутами, а затем обматываются алюминиевым скотчем. При стыковке сэндвич-труб для предотвращения попадания конденсата в утеплитель сначала соединяется внутренний контур (верх вставляется в низ), затем наружный. Глубина посадки одной трубы в другую должна быть не менее половины сечения самой трубы.

Фиксируется трубопровод к опорным элементам дома при помощи установки кронштейнов каждые 1,2 метра, опорной площадки, хомутов. При этом вес конструкции должен равномерно распределяться по всем крепёжным элементам. При возвышении трубы дымохода над крышей более чем на 1,5 метра она обязательно закрепляется посредством растяжек.

Для обеспечения оптимальной геометрии стального дымоходного контура и максимальной его функциональности используются разнообразные фасонные элементы:

  • Повороты.
  • Переходники, предназначенные для перехода с одного диаметра (формы) на другой.
  • Тройники и крестовины, разветвляющие контур в различных направлениях.
  • Муфты (ниппели), соединяющие отдельные участки труб между собой.
  • Проходные патрубки и гильзы.
  • Заглушки, ревизионные модули, зонтики, дефлекторы, фартуки, оголовки, искроуловители и пр.

При выводе стального дымохода через кровлю снаружи отверстие должно дополнительно герметизироваться (закрываться) специальной уплотняющей заглушкой из огнестойкой резины или силикона.

По окончанию монтажных работ производится пробный запуск, который позволяет проверить герметичность контура и выявить участки, подвергающиеся излишнему нагреву. Обнаруженные огрехи устраняются.

Кстати, при первом запуске может появиться неприятный запах гари, который является следствием выгорания масла с поверхности новых труб и кристаллизации герметика. Не стоит по этому поводу переживать.

Предварительный расчет дымохода и схема установки

Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения

Высота дымохода и расположение на кровле

При определении места, в котором он должен располагаться, важно принять во внимание следующее:

  1. В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
  2. Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
  3. Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
  4. Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.

При подсчете длины важно учитывать несколько основных правил:

  1. Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
  2. При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
  3. При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
  4. В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Как правильно подобрать размеры

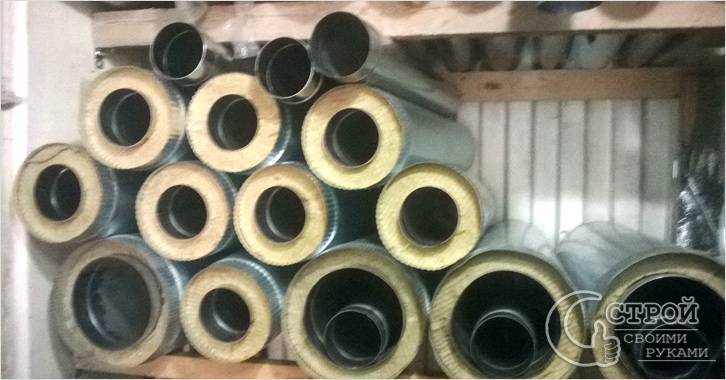

Сэндвич трубы разного диаметра

Перед тем как приступать к установке вашего дымохода, для начала нужно определиться, трубы какого размера вам нужны и приобрести их необходимое количество. Только после определения габаритов вы можете приступить к работе. Чтобы узнать их, вам нужно:

  1. Выяснить размер поперечного сечения труб.
  2. Просчитать длину всего дымохода.

Чтобы определить размер поперечного сечения труб, вам нужно ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть такими:

  • 0,14 м × 0,14 м, когда тепловая мощность не превышает 3,5 кВт;
  • 0,14 м × 0,20 м, когда тепловая мощность колеблется от 3,5 кВт до 5,2 кВт;
  • 0,14 м × 0,27 м, когда тепловая мощность колеблется от 5,2 кВт до 7 кВт.

Как вы могли понять, размер поперечного сечения труб зависит от мощности. Учитывая параметры, которые указанные выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.

А для того чтобы просчитать длину труб дымохода, вам нужно измерить расстояние от котла, печи или камина до конца трубы. Но тут есть несколько нюансов:

  • В соответствии со строительными нормами (СНиП 41–01–2003), минимальная высота улавливающих дым труб должна быть 50 см.
  • Конец дымовой трубы должен возвышаться над коньком крыши минимально на 50 см.
  • В случае когда кровля сделана из материала, подверженного горению, высота трубы от парапета или конька должна составлять от 1 м до 1,5 м.

Особенности расположения дымоходной трубы

Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна составлять не меньше 50 см. Но в зависимости от расположения, этот показатель может меняться:

Но в зависимости от расположения, этот показатель может меняться:

  • Когда труба расположена на расстоянии до 150 см от конька, минимальная высота – 50 см над парапетом или коньком.
  • Когда труба расположена на расстоянии от 150 см до 300 см от парапета или конька, допускается высота трубы, равная коньку или парапету.
  • Когда труба расположена на расстоянии больше 300 см, тогда оптимальная высота трубы будет считаться от линии, проходящей от конька вниз к горизонту под углом 10˚.

Учитывая все, что было указано выше, вы можете подобрать сэндвич трубы, которые будут соответствовать строительным требованиям и полностью удовлетворят ваши потребности. А рассчитав необходимую длину, вы можете приобрести их в нужном количестве, не переплачивая за лишние детали. Теперь, когда вы имеете в наличии трубы и готовы их установить, давайте рассмотрим, как соединить сэндвич трубы и установить их в нужном месте.

Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Видео — монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Изготовление

После того, как удалось выбрать дымоход, расчитать все необходимые параметры, приступаем к его изготовлению.

Рассмотрим, как правильно монтировать трубу из оцинкованного листа.

Для начала нужно определиться, как правильно сделать трубу дымохода. Для этого потребуется:

  • Киянка с массой, достаточной для гибки металла;
  • Ножницы по металлу;
  • Уголок;
  • «Пушка», используемая для придания металлу формы.

Вырезая железный дымоход своими руками, сначала размечают лист, нанося на него размеры. Должны получиться 7 полос с длиной 125 см. Ширину делают с одной стороны 34 см, а с другой стороны – 33 см. Такой прием поможет в дальнейшем без усилий соединить детали. Затем, используя киянку и уголок, оба края загибают в противоположных направлениях на ширину 0.7 см, угол при этом выдерживают порядка 135-145°. После этого листу придают нужную форму, используя пушку. Затем соединяют края друг с другом, и, опять же при помощи пушки и киянки, делают из них плоский шов, который затем для надежности можно скрепить с помощью сварки.

Изготовление сэндвич-дымохода

Для того чтобы изготовить такой тип дымохода, необходимо придерживаться всех правил и стандартов, которые описаны в СНиП 41−01−2033. Не стоит нарушать ни одного пункта: это сильно скажется на качестве и безопасности жилья. Основные выдержки из них:

  1. На один отопительный прибор должна приходиться только одна труба.
  2. Чтобы избежать неровности потока воздуха, труба должна быть идеально гладкой внутри, без вмятин и заусенцев.
  3. Нельзя допускать соприкосновения трубы и прочих коммуникаций. Минимальное расстояние, которое допустимо — 120 см, но только в том случае, если между трубой и коммуникациями нет горючих материалов.
  4. Неприемлемо сближение со строительными элементами ближе, чем на 38 см. Это расстояние должно быть выполнено в роли противопожарного узла.
  5. Недопустимо даже малейшее провисание трубы по всей длине.
  6. Трубу необходимо максимально качественно и жестко закрепить к стене. Максимально допустимое расстояние между кронштейнами — не более 120 см.
  7. В конструкцию должен входить хотя бы один очистной люк.
  8. В обязательном порядке верх трубы должен быть оснащен дефлектором.
  9. Минимальное расстояние возвышения трубы над плоской крышей — 60 см. Над всеми остальными — 120 см.

Читать подробнее: дымовая сэндвич-труба для дымохода.

Самый простой вариант устройства дымохода

Итак, самый простой способ изготовить дымоход печи бани – это использовать трубу из нержавейки. Всего же понадобятся такие детали:

  • Одно колено оцинковки 20 х 120 см
  • Два колена оцинковки по 16 х 120 см
  • Три колена нержавейки по 16 х 10 см
  • Один тройник на 16 см с заглушкой
  • Один грибок на 20 см.

Трубы скрепляются саморезами, и в плите сверлится отверстие в 16 см. С крыши бани на время снимается мягкий кровельный материал и теплоизоляция на 15 см от отверстия. Ту часть трубы, что выйдет наружу, нужно обмотать базальтовой ватой также на 16 см и дополнительно асбестовым шнуром. После чего на 20 см надевается труба, которую необходимо закрепить и хорошо обмазать битумной мастикой. Между трубами на верхний зазор обязательно наматывается асбестовый шнур – чтобы осадки не попадали внутрь и не образовывался грибок.

Это – самое простое устройство дымохода в бане, который можно сделать либо собственноручно, либо приобрести за небольшую цену.

Рекомендации от профи!

Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента

Металлический сэндвич-дымоход своими руками

Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.

Положительные и отрицательные стороны

Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.

В минус идет то, что они дорогие и не слишком герметичны.

Необходимые материалы

Для установки такого дымохода вам понадобятся основные части:

  • защитный грибок;
  • два колена;
  • защитный флюгер;
  • тройник;
  • конус свободного обтекания.

Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.

Схема монтажа

  1. Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
  2. Затем сделайте разделку на крыше.
  3. Далее следуйте инструкции СНиП.

Совет по устройству внутренней трубы

Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

  • Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
  • Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

  • После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
  • Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

  • дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
  • с целью сохранения тепла большая часть изделия должна находиться внутри дома;
  • все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
  • используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
  • при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

  1. Расчет масштаба и протяженности конструкции.
  2. Присоединение труб при помощи переходника к отопительному устройству.
  3. Установка на потолке термоизоляции в месте выхода трубы на крышу.
  4. Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
  5. Монтаж окапника в месте стыковки трубы с крышей.
  6. Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

  1. Создание отверстия в стене для выхода трубы.
  2. Прикрепление переходника с помощью герметика.
  3. Установка кронштейнов.
  4. Сборка вертикальной части дымохода с использованием хомутов.
  5. Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
