Технология строительства бани с большой кирпичной печью-барбекю

Дизайн

При самостоятельном дизайне бани внутри не стоит забывать о правилах. Главное правило – соблюдение норм пожарной безопасности. Например, деревянные, а также другие легко воспламеняющиеся предметы должны находиться на метровом расстоянии от печи. Внутренняя отделка бани желательна натуральная, экологически чистая. Поэтому не стоит применять бюджетную пластиковую альтернативу, которая может быть раскрашена под дерево. Несмотря на денежную выгоду, пластик не отличается практичностью, так как не пропускает пары. К тому же, под действием пара и температур будет выделять вредные вещества.

При стремлении сэкономить кирпичную баню внутри можно вообще ничем не отделывать. Современный дизайн бани иногда предполагает применение отделочного кирпича для украшения стен. Лучший вариант недорогой отделки бани – древесина. Она требует минимальных навыков работы с инструментами, такая отделка не составит особого труда. Если рассматривать подробнее, то дизайн бани лучше начитать с предбанника

При выборе вариантов стоит учесть, что в помещении отдыхают после водных процедур, поэтому внутри важно предусмотреть максимально комфортную функциональность

Например, полноценный гардероб, а также места для отдыха. Стандартный набор необходимых предметов: стол, скамьи, шкаф. Материал отделки стен и цвет мебели можно выбирать на свой вкус.

Стандартная парная включает: печь каменку, полки, которые обычно возводятся на разных уровнях. Парилка – очень значимое помещение для бани. Расположите полки согласно индивидуальным предпочтениям. Чем выше полка, тем жарче на ней будет находиться.

Если полки и стены парной отделывают деревом, то место у печи – обязательно кирпичом или, как вариант, натуральным камнем. Если моечная комната представляет собой отдельное помещение, то оно тоже требует дизайнерского подхода к оформлению. В стандартной душевой должны обязательно присутствовать лавки, душ либо кадка с холодной водой (как раньше, в русской бане). Душевая не предполагает обязательной отделки из дерева. В качестве материала отделки подойдет декоративная плитка или стеновые панели.

Примеры

Ничто так не расскажет о функциональности, как наглядные примеры. На них четко видно разграничение пространств под парную, моечную, комнату отдыха.

  • 4х6 м. Проект одноэтажной бани с отведенными помещениями под парную, душевую и комнату отдыха 4х4,5 м. При этом для веранды оставлено пространство 4х1,5 м.
  • 6х8 м. Данный проект наглядно демонстрирует метраж каждой комнаты в банном домике с верандой. Например, под веранду отведена площадь 2х6 м, для парилки предусмотрен общий метраж 8,1 кв. м, для моечной – такой же. Комната отдыха составляет 3 на 6 м.
  • 6,3х9,7 м. Вариант демонстрирует расположение дверей и примерную расстановку мебели. Предусматривает наличие парной, душевой, комнату отдыха, санузел, а также веранду с обеденной зоной.
  • Данный проект подходит для просторных строений. Он включает парилку, ванную, тамбур, общую комнату, санузел, кухню, подсобку, топочную. Под веранду отведено пространство 7,1х3,7 м.
  • 5,4х8 м. Еще один пример с расстановкой мебели. Включает душевую, парную, комнату отдыха, тамбур и веранду.
  • 5х6 м. Отведение большей площади под веранду и комнату отдыха, где можно расположить уютный гостевой уголок. Проект вмещает парную и моечную.
  • 5х4 м. Размещение основных комнат: парной, моечной, отдыха и веранды.

Когда пространство ограничено до минимума либо площадь нестандартная (узкая, например, 3х6 м), приходится обыгрывать конструктивные особенности бани

Расстановку мебели делают линейной, особое внимание уделяют стороне открывания и закрывания дверей, чтобы не создавать ограничения для пользователей. При недостатке метража придерживаются больше функциональности, подбирая компактную мебель и сантехнику

Не забывают учесть и угол наклона кровли, что особенно важно при односкатной разновидности. Обычно высота одной из стен при таком проектировании не превышает 1,5 м

Определенные трудности с размещением мебели, сантехники и необходимых принадлежностей могут вызвать варианты оформления двухэтажных строений с мансардой. В таких случаях приходится тщательным образом продумывать расположение любой детали интерьера, чтобы она не лишала пользователя комфорта

Обычно высота одной из стен при таком проектировании не превышает 1,5 м. Определенные трудности с размещением мебели, сантехники и необходимых принадлежностей могут вызвать варианты оформления двухэтажных строений с мансардой. В таких случаях приходится тщательным образом продумывать расположение любой детали интерьера, чтобы она не лишала пользователя комфорта.

Имеет значение даже сторона и способ открывания окон. При этом учитывают не только окна банного помещения, но и конструкции застекленной веранды

Это важно при любом метраже бани и позволит при необходимости проветрить комнаты, особенно если в общей комнате расположен камин, либо веранда обустроена под кухню. Конструкции можно тонировать специальной пленкой, пропускающей свет, но скрывающей то, что творится внутри помещений

Кстати, использовать пленку можно и для оформления стеклянных штор, если таковые предусмотрены дизайном проекта. Она позволит украсить интерьер, способна имитировать разные типы материала вплоть до кожи рептилий и камня. При верном подборе оттенка и эффекта она может придать стилю бани целостность, указать на определенную идею стилистики.

Печь для бани из металла инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

  • Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
  • Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
  • В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
  • Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
  • Быстрый нагрев — через пару часов парная уже готова к процедурам.
  • Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
  • Безопасность в эксплуатации при выполнении правил сборки печи.
  1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
  2. Проблемы в отоплении больших помещений.
  3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Конструкция печи-каменки из металла для бани

  • Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
  • Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
  • Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

  1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
  2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
  3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
  4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
  5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
  6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
  7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
  8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
  9. В водяном баке делаем отверстие под кран.
  10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
  11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

  • Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
  • Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
  • При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Свайный фундамент под террасу

Если планируете делать террасу с деревянным настилом, можно обойтись легким в изготовлении свайным, буро-набивным фундаментом. Одно замечание: этот фундамент хорошо будет себя вести на участках с низким уровнем грунтовых вод. Если подземные воды находятся близко к поверхности, лучше делать мелкозаглубленный столбчатый.

Удобнее всего использовать трубы. Металлические — это дорого, да еще обработать их нужно от ржавчины тщательно,  асбоцементные — самый приемлемый вариант. Некоторые ставят пластиковые канализационные. Несмотря на невысокую прочность такой опалубки, вариант может быть неплохим. Ведь пластик гладкий, и возникающим боковым силам пучения сложно будет его «зацепить». А с ними бороться сложнее всего: они почти не просчитываются.

В любом случае диаметр труб — порядка 20 см. Шаг установки свай зависит от типа грунтов, нагрузки на террасу. В среднем он составляет 1-1,5 метра.

Так схематически выглядит свайный фундамент под террасу и обвязка к нему

В грунте бурят скважины ниже глубины промерзания грунта. Делают подсыпку щебнем примерно на 15-20 см, щебень трамбуют. Вставляют трубы, выставляя их верхние края на одном уровне. Чтобы выставлять было проще внутрь трубы можно кинуть пару лопат щебня.

Вертикальность установки проверяется отвесом, выравнивание по плоскостям и проще делать при помощи натянутых нитей. Для этого вбивают в ключевых точках прутки арматуры, тоже выставляют их вертикально, затем привязывают шнуры, которые размечают лини установки столбов.

Схемы армирования столбов под фундамент

В каждую трубу нужно забить два-три прутка арматуры (диаметр 8-10 мм). Их нужно предварительно связать между собой. Можно использовать любую достаточно пластичную и прочную проволоку, которая позволит удержать прутки в заданном положении. Располагать арматуру нужно так, чтобы каждый прут находился от стенки не менее чем в 5 см. Так они будут недоступны для влаги и кислорода, из-за чего ржаветь не будут.

После установки арматуры можно заливать сваи бетонным раствором. Для придания конструкции повышенной плотности, необходимо добиться однородности раствора. В данном случае использовать нужно погружной вибратор для бетона, с длинной гибкого вала и булавы 1,5-2 метра. В крайнем случае, можно проштыковать бетон. Берут толстый прут арматуры, протыкают бетон насквозь, после немного его пошатывают. Так удаляются воздушные пузыри. Делают это сразу после заливки. В результате раствор немного оседает, приходится немного добавлять. Еще один вариант — стучать по трубе, но желательно или резиновой киянкой или деревянной колотушкой (чтобы не разбить асбест, так как он довольно хрупкий).

Как крепить обвязку

После схватывания бетона к столбикам крепят деревянные бруски нижней обвязки. Брать лучше брус 150*50 мм или 75*150 мм. Перед укладкой их обрабатывают пропитками и антисептиками, при желании тонируют морилками и обязательно покрывают лаком или краской. Лакокрасочная продукция используется для наружных работ. Она надежно защитит древесину от атмосферных влияний.

Варианты крепления лаг

Для того чтобы через бетон не проникала к древесине влага, на верхушки свай под бруски можно уложить слой гидроизоляции (обычный или еврорубероид в два слоя). С креплением лаг к бетону проблем не возникает. Можно поступить несколькими способами:

  • при заливке свай в бетон утопить шпильки, и потом на них «нанизать» лаги;

  • крепить стальными уголками при помощи дюбелей большого размера;
  • используют П-образные оцинкованные пластины (есть две модели — одна крепится дюбелями к свае, вторая имеет шпильку, которую нужно утопить в бетон при заливке).

Больше затруднений возникает при креплении лаг к зданию: не так часть требуется эта операция. Надежный вариант следующий: на необходимом уровне закрепляете к стене брус (не забудьте его обработать). Крепят шпильками (например, M12*1000), глухарями или анкерными болтами (диаметром не менее 10 мм). Шаг установки крепежа — 50-60 см. Чтобы крепление было более прочным, их устанавливают зигзагообразно — один выше, другой ниже. Чтобы между стеной и брусом не затекала вода, стык проклейте силиконовым герметиком.

К брусу специальными креплениями из оцинкованного железа (смотрите на фото) крепятся уже лаги и все остальные элементы.

К двум брускам — одному на стене, второму на сваях крепят поперечные бруски — лаги. Шаг их установки — 40-60 см. После закрепления лаг, к ним можно прибивать настил. Его можно делать из обрезной доски, а можно из специальной террасной. Она отличается тем, что на одной ее стороне сформован волнообразный профиль. Такая поверхность и в мокром состоянии не такая скользкая.

Какие материалы нужны?

Деревянные дома из сруба имеют ширину 6 метров в силу особенностей изготовления пиломатериалов. Поэтому далее мы приведем нужные инструменты и приблизительный расчет стоимости материалов для деревянной веранды 6х3 м с кирпичной печью барбекю на свайном фундаменте с крышей из профнастила.

Для постройки веранды понадобятся:

  • бур, если предполагается свайный фундамент;
  • лопата;
  • дрель;
  • киянка;
  • молоток, гвозди;
  • саморезы.

Смета

Материал Стоимость, р. (без учета доставки)
300 кг цемента марки 200850
1 т песка850
7 брусьев 100х2006000
9 брусьев 50х501000
30 досок 25х1505000
500 печных кирпичей25000
Декор, освещение5000
Итого50000

Этапы возведения веранды с мангалом

После выбора проекта и составления чертежа закупаются материалы. Затем начинается строительство. Место для веранды расчищают и выравнивают. При помощи верёвки и колышков делают разметку периметра и местонахождения мангала. Основные работы начинаются с устройства фундамента.

Фундамент

Для пристроенных объектов дома лучше всего делать тот же фундамент, что и для основного здания, чтобы они были как один комплекс. Но в большинстве случаев под веранду делается столбчатый фундамент. Он может быть сделан из бетона. Перед его закладкой следует узнать залегание грунтовых вод, тип почвы, глубину промерзания земли.

Узнайте, как сделать камин на веранде своими руками.

Строительство столбчатого фундамента заключается в следующих работах:

  1. На разметке отмечают места нахождения столбов фундамента.
  2. В намеченных местах вырывают ямы на глубину промерзания грунта, но не менее 1 м.
  3. На дно ямы высыпают слой песка 15–25 см, а если почва относится к песчаному типу, то делают прослойку из гравия.
  4. Внизу ямы делают изоляцию из битума или пенопласта.
  5. Затем устанавливают готовые столбы для фундамента или делают опалубку и заливку бетона с предварительной установкой арматуры.


К арматуре столбов фундамента по периметру веранды крепится ростверк, на который будет распределяться нагрузка пристройки. Он может быть металлическим или деревянным. При строительстве стен из плит или кирпича под них лучше сделать ленточный фундамент. Для этого вырывают траншею, на дно которой укладывают слой песка, устанавливают опалубку и арматуру, а затем заливают бетоном. Ширина траншеи должна быть на 15 см больше толщины возводимых стен с каждой стороны.

Строительство стен

Стены веранды с мангалом лучше делать из пожаробезопасных материалов — кирпича, пенобетона или бетонных блоков. При использовании дерева его нужно будет хорошо обработать средствами против возгорания. В месте установки окон и дверей оставляют проёмы. Если веранда будет открытой, то следует сделать опорные столбы из кирпича, металла или дерева. Такие опоры делаются и при панорамном остеклении.

Важно! При строительстве стен и установке опор используют отвес и уровень для задания им строго вертикального направления

Монтаж крыши

Самым удобным и простым вариантом крыши для веранды является односкатная конструкция. Стропила из деревянного бруса одной стороной опираются на стену дома, а другой — крепятся под скатом. На них делают обрешётку, устраивают гидроизоляцию и настилают выбранный кровельный материал. В стропилах обязательно делают отверстие для дымохода от кирпичного мангала.

Укладка пола

Пол лучше делать уже после возведения печи. К нижней обвязке (ростверку) крепятся лаги, на которых делается настил из доски. Если используется необрезная доска, то пол нужно будет зашлифовать, чтобы не было неровностей. Затем производится покраска пола лаком или краской. Место возле мангала следует обложить плиткой, а само дерево обработать специальными средствами, придающими пожаростойкость.

Вам будет интересно узнать, как построить веранду из кирпича.

Полы открытой или летней веранды можно полностью сделать из плитки, укладываемой на песчаную подушку, цементную смесь или выровненный бетон. Если позволяют средства, то покрытие пола, как и барбекю, можно сделать из клинкерного кирпича разных расцветок. Ровность укладки пола проверяется уровнем на всех этапах его устройства.

Сборка мангала

Под мангал делают бетонный фундамент по той же технологии, что и ленточный, только его глубина обычно составляет не более 50 см. Первый ряд кирпичей укладывается без раствора. Затем от углов печи производят кладку огнеупорного кирпича на цементе с армированием каждого третьего ряда. При возведении стен мангала используется уровень и отвес для проверки их направления. Кладку рекомендуется делать со смещением, то есть стыки не должны находиться друг над другом.


На месте расположения решётки выкладывают выемки для её установки или делают закладку арматуры (уголков). Верхнюю часть лучше выложить так, как для камина, и вывести дымоход выше уровня крыши. Из кирпича по проекту можно выложить целую мангальную зону с рабочим столом, поленницей, мойкой, отсеками для хранения шампуров. Можно предусмотреть нахождение внутри печи листов металла, облегчающего его чистку. При отделке мангала можно использовать изразцы, художественную лепку, кованые элементы, камень и мозаику.

Знаете ли вы? В технологическом смысле барбекю — запекание мяса над тлеющими углями при температуре +110

°…+120°С. При таком методе миоглобин (белок скелетных мышц) вступает в реакцию с монооксидом углерода от углей: у мяса появляются аппетитные красные полосы, копчёный запах и вкус.

Простейший вариант уличной печи с мангалом

Конечно, для любого хозяина представляет интерес целый комплекс из различных рабочих мест для приготовления пищи. Однако не стоит забывать о том, что для простого шашлыка не требуется крупногабаритная и сложная конструкция, а достаточно небольшой садовой печки. Такие уличные барбекю, мангалы и печи могут быть выполнены в форме небольших тумб.


Обустройство такой печи на своём дачном участке стоит недорого и не занимает много времениИсточник ms-gp.ru

Возможно, даже возведение мини-печки без использования раствора. Достаточно будет лишь готовой решётки для барбекю или мангала и нескольких десятков кирпичей. Чтобы конструкция не рухнула, будет достаточно лишь небольшой ровной площадки.

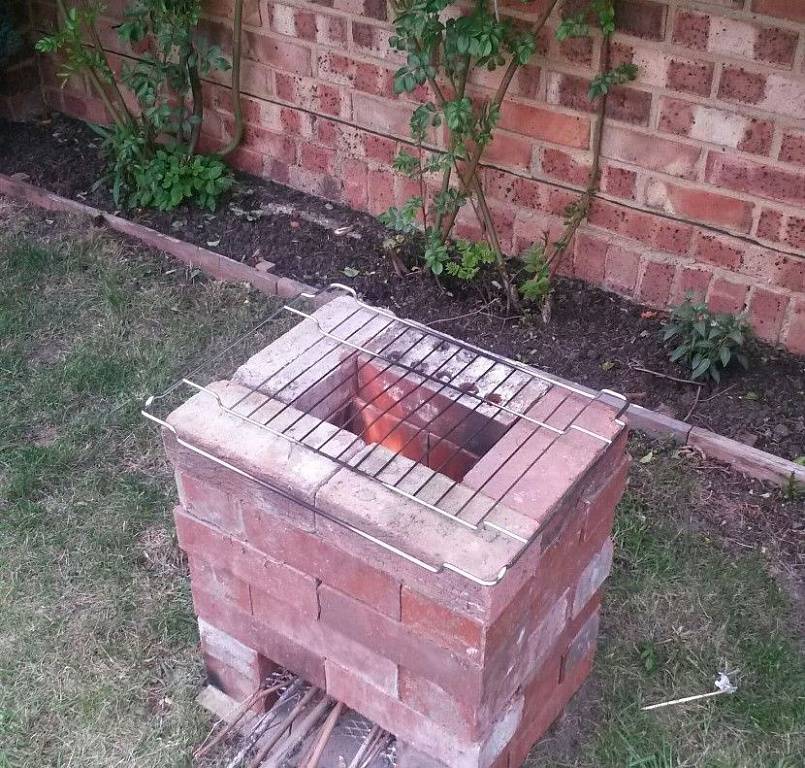

Простейшую садовую печь можно соорудить за считанные часы и без использования раствораИсточник pinterest.com.mx

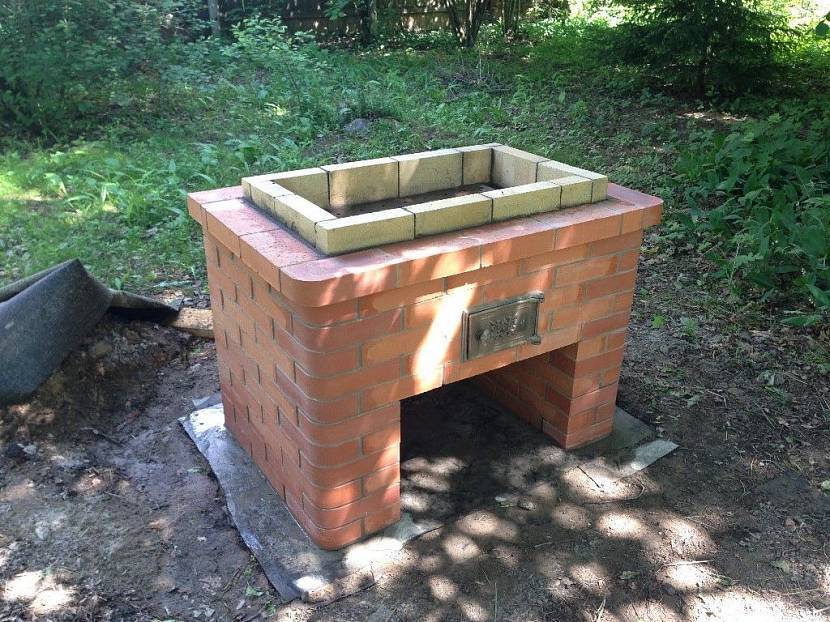

Простейший мангал с дымосборником строится в виде двух подпорных стенок на цементно-песчаном растворе. Под установку жаровни отливается железобетонная плита. Можно также связать кирпичные стенки с помощью металлического уголка. Зонт для дымохода чаще всего изготавливают из стали.

Как сделать своими руками?

Чтобы самостоятельно сложить стандартную печь, первым делом необходимо подобрать подходящий кирпич. Материал должен быть очень прочным, способным выдерживать высокие температуры и обладающим огнеупорными свойствами. Наилучшим вариантом считается бледно-желтый кирпич на основе огнеупорной шамотной глины. Стоит учитывать, что он представляет собой дорогостоящий материал, поэтому при строительстве самодельной печи его дополняют полнотелым красным кирпичом. Например, для фрагментов, подвергающихся наиболее сильному нагреву, используют шамотный кирпич, а чтобы обкладывать внешние стенки, дымообороты и декоративные элементы – красный полый марки М с номером от 75 до 150.

Выбирая кирпич, стоит придерживаться нескольких простых правил:

  • При ударе киркой или молотком о качественный кирпич раздастся звонкий и чистый звук;
  • Кирпич должен удовлетворять стандартным параметрам: 250 на 120 на 65 миллиметров;
  • У качественного материала отсутствуют выраженные повреждения и дефекты, за исключением нитевидных трещинок и бороздок;
  • Если у кирпича присутствует «слюдообразная» пленка, это говорит о браке.

Чтобы построить кирпичную печь, понадобится владение знаниями кладки блоков и соблюдение единой порядовки. Первым делом обустраивается гидроизоляционный слой в основании из железобетона с целью охлаждать фундамент. На этом же этапе формируется подпечье для хранения инвентаря. Затем начинается подготовка глины и песка для соединения элементов, ведь цемент в этой ситуации не подходит. Глина предварительно тщательно очищается от камней и примесей и замачивается на несколько дней. Рекомендуется брать образцы, добытые на глубине 150 сантиметров под поверхностью земли. Карьерный или речной песок тщательно просеивается на предмет камешков или кусочков гальки. После этого глину необходимо размешать, разбавить чистой водой без затхлого запаха и соединить с песком, подготовленным таким же образом.

При использовании глины с высокой жирностью рекомендуется разбавлять ее песком в пропорциях 1: 2. Чтобы проверить, правильная ли получилась смесь, необходимо воспользоваться деревянной палочкой. Она окунается в раствор, и если полученный слой обладает толщиной в 2 миллиметра, то можно приступать к работе. Специалисты также рекомендуют отдавать предпочтение глине, лежащей в основе выбранного кирпича, то есть либо красной, либо шамотной.

На следующем этапе будет необходимо выложить кирпичные блоки. Как правило, для этого потребуется порядовка, угольник, плоскогубцы, веник с совком и наждачный круг. Каждый кирпич предварительно помещается в воду, чтобы все пузырьки воздуха вышли из пор, и чтобы обезвоживание раствора было предотвращено. Шамотный кирпич не рекомендуется надолго опускать в жидкость, достаточно нескольких секунд для снятия пыли. Кладка начинается с угла. Первый ряд укладывается на сухой фундамент, без нанесения песочно-глиняной смеси.

В определенный момент происходит также установка бака для воды, плиты, и при необходимости колосниковой решетки, а также закрепление дверок. Независимо от метода кладки, ключевые части остаются одни и те же: топка из огнеупорного кирпича, дымоотвод, бак с водой и зольник, состоящий из чугунной плиты, топки и подпечья. Сушка банной печи проходит в течение 4-5 дней при открытых окнах в помещении. Спустя этот срок ее можно начинать топить мелкими щепками 1 раз в сутки, максимум в течение 10-15 минут. Пока конденсат продолжает выступать на поверхность, печь еще не готова к полноценной эксплуатации. По желанию после этого можно осуществить и финишную отделку, например, облицевать изразцами.

Чем хороши бани с примыкающей террасой

Посещение бани часто воспринимается в качестве одной из обязательных процедур при нахождении за городом. Эти сооружения помогают отдохнуть от городской суеты, снять стресс, получить энергетический заряд. Если в бане есть купель или небольшой бассейн, это значительно повысит положительный эффект для здоровья.

Проект бани с террасой

Баня может стоять отдельно или быть частью жилого строения.

Баня может быть частью жилого строения

Террасы, как правило, пристраиваются к одной из стен банной постройки, обычно там, где расположен вход в строение. У всего комплекса общий фундамент и единая кровельная конструкция.

Проект бани с комнатой отдыха и террасой

Монтаж террасы позволяет использовать эту пристройку как отдельно, так и в сочетании с банными процедурами:

  • на террасе можно прийти в себя после посещения парилки;
  • есть возможность, при условии размещения соответствующего оборудования, приготовить пищу;
  • за столом на террасе будет удобно провести время с семьей или друзьями за чашкой чая (в летние дни находиться на природе гораздо приятнее, нежели в душном помещении);
  • в теплое время можно и не только отдохнуть, но поспать на открытом воздухе;
  • красивая терраса одновременно служит и украшением бани.

Банно-гаражный комплекс

Баня с террасой и барбекю

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Баня с террасой и бильярдной 6×9

Великолепная кирпичная баня с террасой и печью, имитированной под камин, послужит настоящим украшением вашего двора.

Планировка помещения очень обдуманная и удобная и включает в себя наличие не только парилки, санузла и комнаты отдыха, но даже спальни.

Главным же украшением данного помещения служит бильярдная комната, в которой можно проводить замечательно проводить время вне зависимости от сезона и времени суток.

На первом этаже бани расположены основные ее составляющие – вместительная парилка и помывочная, а также множество дополнительных помещений для комфортного время провождения.

Войти в мансарду можно с помощью лестницы, которая расположена в коридоре. Разработчики проекта предполагают, что именно здесь будет идеальное место для расположения бильярдного стола и удобных кресел.

Проектирование веранды с барбекю

Достройка веранды с барбекю имеет свои особенности. Прежде всего, она заберёт больше места. Мангальная зона может состоять не только из мангала, но и из рабочих поверхностей и ниш. Обеденная зона со столом и стульями должна находиться от жаровни не ближе 2 м. Выбранный стиль дизайна должен гармонировать с основным зданием и его окружением. Самое главное — от барбекю исходит жар, и нужно предусмотреть меры противопожарной безопасности.


По этой причине такую зону желательно построить с использованием соответствующих огнеупорных материалов. Как правило, печь выполняют из кирпичной кладки, камня или металла (чаще чугуна). При решении сделать целую мангальную зону из кирпича можно включить в проект кладку варочной поверхности, рабочего стола со столешницей, ниши для хранения дров, шампуров. Пристраивать этот комплекс нужно с той стороны, где будет достаточно места.
