Печь булерьян: основные характеристики

Печь российского производства ↑

Бренеран относится к конвекционным печам длительного горения

Вообще-то эта печь может только условно почитаться нашей собственной отечественной разработкой. Потому что она представляет собою практически полную копию канадской популярной печи «Булерьян». Но тем не менее…

Итак, несколько слов о «Бренеране». А вначале о печах такого типа — конвекционных.

В подавляющем большинстве предлагаемые рынком современные металлические печки имеют один и тот же принцип. Почти все эти устройства конвекционные. Двухкорпусные: внутри – топка, часто с камерой дожигания. Дымовые газы выходят в специальный дымовой патрубок сзади. Так горение проще контролируется ограничением притока воздуха. По такому принципу устроена и прославленная русская печь.

Принцип работы

Механизм работы агрегата несложный: нижние ряды труб обеспечивают доступ холодного воздуха в топку, а верхние выпускают из неё тепло. Такой теплообмен позволяет за 60 секунд перекачать объём до 6 куб. м.

При этом прогревание происходит плавно, а на выходе очень скоро получаются уже горячие потоки.

Входящий и выходящий воздух исключает проблему атмосферного нагнетания, что часто случается при традиционном печном отоплении. Наименьшая конструкция может за минуту обогреть около 5 куб. м.

Видео: принцип работы печи типа булерьян

А самым крупным агрегатам под силу объёмы в 200 раз больше. К примеру, чтобы прогреть однокомнатную квартиру площадью 40 кв. м, нужно всего лишь около получаса. Это очень удобное решение для владельцев дачных домиков.

Дополнительным бонусом является то, что дрова не сразу сгорают в топке. Из первичной камеры они попадают во вторичную, где продолжают тлеть при очень высокой температуре.

Таким образом дожигание воздушно-газовой смеси позволяет увеличить коэффициент полезного действия до 80 %. К тому же печь булерьян совершенно безопасна в эксплуатации. Это возможно благодаря ограниченному доступу к топочной конструкции.

Заметим, что процесс сгорания не ограничивается пределами топки. В трубах догорают остатки пиролизного газа.

Вот почему конструкция предусматривает наличие метровой горизонтальной плоскости на выходе из топки, а также широкоформатную дверцу с герметическим прилеганием. Именно в этой зоне происходит торможение сгорания.

В месте изгиба дымохода оригинальная печка включает экономайзер. Именно тут происходит завершающий этап догорания. В общем процесс горения не является равномерным, он характеризуется периодическими вспышками и затуханиями.

Знаете ли вы? Изобретателем первого в мире калорифера является Николай Амосов. В 1835 году он воплотил в жизнь обобщённые идеи учёных Львова и Мейснера, создав так называемую амосовскую печь, которая по принципу работы очень напоминала канадские булерьяны.

Преимущества и недостатки агрегата

Печь «Булерьян» способна длительное время (5–7 ч) работать на одной закладке топлива, что и обеспечивает ее главное преимущество. Расход топлива достаточно экономичен, т. к. осуществляется максимально полное его сжигание, что доводит КПД устройства до 80–82 %. Печь надежна и долговечна при правильной эксплуатации. Ее монтаж осуществляется быстро.

При планировании использования данной печи следует учитывать и такой недостаток, как достаточно активное оседание сажи в дымоходной трубе, требующее частой чистки дымохода. В нем может также накапливаться конденсат, едкий по запаху и вредный по составу. При его утилизации надо исключать нарушение экологии. Работать печь может только на дровах и продуктах переработки древесины, причем к топливу предъявляются повышенные требования по влажности (не более 14–16 %). Уголь использовать нельзя. Кроме того, в качестве минуса отмечается большое количество сварных швов в конструкции, что затрудняет самостоятельное изготовление и требует определенных навыков.

Готовые установки можно подобрать разного типа и производительности. Они легко монтируются, однако имеют высокую стоимость. Печь «Булерьян» своими руками для бани позволяет существенно снизить затраты, хотя придется приобретать трубы нужного диаметра.

Эффективная газогенераторная печь Бренеран: модельный ряд

Устройства Бренеран достаточно разнообразны и могут предложить потребителю несколько направлений, в которых изготавливается оборудование. Они отличаются конструктивными особенностями, но принцип работы у них одинаков.

Модели Бренеран:

  1. Газогенераторная печка – наиболее распространенный вариант товаров Бренеран. Это могут быть как простые модели, предназначенные для обогрева помещения, так и с варочной плитой, на которой можно готовить пищу.
  2. Печи Аква и Акватэн с водяным контуром – их особенность заключается в отоплении с помощью перемещения нагретого теплоносителя. Котел подсоединяется к трубам, а находящаяся там жидкость разогревается, после чего подается в радиаторы.
  3. Специальное банное оборудование, которое может работать как для сауны, так и просто создавать влажный пар. Как правило, такие банные печи оснащены специальными отсеками для камней.
  4. Камины, имеющие очень привлекательный внешний вид и работающие на любом твердом, но обязательно сухом топливе.

Безусловно, для отопления частного домика или дачи лучше всего подойдут газогенераторные котлы Бренеран или Бренеран – Акватэн.

Популярные производители

Производятся печи Булерьян разнообразными заводами во многих странах, не исключение Россия и ближнее зарубежье. Наибольшую популярность завоевали 3 производителя:

Киевский Новаслав

Фирма с Украины, которая специализируется на производстве печной оснастки для саун, бань, и обогрева различных помещений. Оборудование фирмы Новаслав работает по принципиальной схеме оригинальных моделей, но лучше адаптировано для отопления, по сравнению со стандартными печками такого типа. Выпускаются в ряде серий:

  • Vancouver 01 тип до 200 м3, предельная мощность 11 кВт. Масса 97 кг. По заявке может комплектоваться дверцей из термостекла. Сфера использования – помещения объёмностью до 200 м3. Стоимость колеблется в диапазоне от 16 000 до 20 000 руб.
  • Montreal, 02 тип до 400 м3 – этот модельный ряд выделяется повышенной мощностью до 18 кВт, в сравнении с ванкувером, при незначительном весе в 127 кг и малых размерах, она способна обогреть помещение объёмом до 400 м3. Стоимость колеблется от 26 000 до 30 000 руб.
  • Quebec, 03 тип до 600 м3 – этот вид наилучшим образом подходит для нужд производства. Дверка по заявке может оснаститься термовставкой из стекла. Предельная площадь обогрева составляет 260 м2. Стоимость колеблется от 30 000 до 40 000 руб.
  • Toronto, 04 тип до 1000 м3 – тепловой генератор большой мощности. Мощности достаточно для отопления площади до 350 м2. Стоимость начинается от 43 000 руб.
  • Ontario, 05 тип до 1300 м3 – печь конвекционного типа наивысшей мощности, которая продаётся фирмой. Мощность оборудования доходит 45 кВт, им несложно отопить объём до 1300 м³. Стоимость начинается от 44 000 руб.

Модельный ряд

Выглядят печи эстетично и могут служить элементом дизайнерского решения. Фирма выпускает и разнообразные печи камины Булерьян.

НМК

Металлообрабатывающая фирма из Новосибирска производит печное оборудование и аксессуары. НМК производит печи, использующие конвекцию, Сибирь БВ Булерьян. Оборудование этой фирмы безупречно подойдёт для обогрева любых помещений. Закупить можно следующее оборудование:

  • Сибирь БВ 120 – наилучшим образом подойдёт для помещений промназначения: теплиц, сушилок и т. д. Наибольшая температура нагретого воздуха составляет 80 °С. На единичной загрузке, в газогенерирующем режиме отработает до 10 ч. Наибольший отопительный объем составляет 120 м³. Стоимость 11500–13000 руб.
  • Сибирь БВ 180 – работает на любой твёрдой топливной массе: деревянные поленья, каменный уголь, картонная упаковка или брикеты. Для регулирования температуры выходящих газов устанавливается градусник. Печь нетребовательна к качеству топливной массы. Стоимость 14000–15000 руб.
  • Сибирь БВ 480 – отличается модифицированием конструктивной схемы труб конвекции, стандартное сечение круга заменено на прямоугольное. Отличается оптимальностью габаритов дверцы топки, и замком эксцентрикового типа, который обеспечивает непроницаемый контакт с корпусом. Обогревает до 480 м³. Стоимость 17000–19000 руб.
  • Сибирь БВ 720 – при массе в 157 кг, это оборудование представляет собой мощнейший теплогенератор, производящий энергию в 49 кВт. Годится для обогревания значительных складских площадей и помещений с большим количеством жилых комнат. Стоимость 23500–26000 руб.

Модели «Сибирь БВ»

Евросиб

Компания из России, которая специализируется на изготовлении конструкций полностью из металла. Отличительной чертой является присутствие поверхности для варки в части моделей. Фирма продаёт немного модификаций:

  • Печь Клондайк НВ Булерьян – мощность их колеблется в диапазоне от 100 до 1200 м3. Разрабатывались они для результативного отопления булерьяном в жестких зимних условиях. На единичной загрузке режим работы составляет порядка 10 ч., они не слишком требовательны к качественности топливной массы. Стоимость от 12000 до 46000 руб.

    Булерьян Клондайк-НВ

  • Печи на древесном топливе конвекционного типа длительного горения булерьян с варочной поверхностью Тулинка НВУ. Отличительная особенность – трубы конвекции, которые торчат на остальных моделях, отсутствуют. Вместо них сверху смонтирована панель для варки с отверстиями для конвекции. Годится для отопления индивидуальных домов и эта конфигурация печи Булерьян идеальна для дачи. Предельный объем отопления 150 м3. Стоимость печи Булерьян колеблется от 7500 до 12500 руб.

Вывод

Хозяевам индивидуальных построек или домов, стоит обратить пристальное внимание на печь Булерьян. Использовать для дачи печь Булерьян – оптимальное решение

Ведь она обладает высоким КПД, способна работать на единичной загрузке вплоть до 12 часов (это убирает необходимость подкладывания топлива глубокой ночью), не требует консервации, проста в эксплуатации и уходе.

Особенности конструкции

Отопительная система сконструирована в виде цельносварного блока в форме цилиндра или капли, в который вставлено множество изогнутых труб. Они имеют вид синусоиды и большей частью расположены внутри самого корпуса.

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

Как правильно топить

Основной режим работы «Булерьяна» — режим тления (дров, пеллет, щепы, брикетов). Интенсивное горение — только в первое время для быстрого нагрева помещения. Если горение постоянно будет активным, металл быстро прогорит: не для такого режима она создавалась.

Для начала печь требуется разжечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. главное требование — сухое топливо, горящее с высокой скоростью. Объем закладки — на 20-30 минут горения. Тут нужно приноровиться: топливо должно превратиться в угли в то время, когда помещение почти полностью прогрелось.


Сначала закладывают сухое быстро сгорающее топливо

Огонь зажигают при открытой заслонке и дросселе, дверцу закрывают. Горит топливо активно и помещение греется быстро: в это время через четыре трубы в минуту проходит от 4 до 6 кубов воздуха, а температура на выходе — в районе 140оС. Так что даже на приличное помещение много времени не понадобится.

За процессом нужно наблюдать: через стекло в дверце или через открытый дроссель, правда, второй способ очень неудобный. Когда топливо превратиться в угли, в топку подкидывают крупно нарубленные дрова. Можно и целые чурбаки, только протолкните… Можно заложить брикеты. Что использовать нельзя, так это уголь. Не рассчитана печь на такие температуры. Буллерьяны — это чисто дровяная печь.

Теперь дроссель выставляете в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (открытой остается ¼ от сечения дымохода). При таком положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, разогретый до 60-70оС, а корпус печи при этом имеет температуру около 50оС.

Как не нужно топить: не нужно «разгонять» печь до супер высоких температур. И дело не только в том, что металл прогорит. Просто при такой конструкции большая часть тепла воздуху через нагревательные трубы не передаться: его теплопроводность ограничена. А весь излишек просто улетит через дымоход на улицу. Потому производитель категорически не советует использовать уголь или кокс: пустая трата средств, да к тому же и оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Мнение специалистов о печи «Булерьян Кантри» (тип 00)

Данная печь «Булерьян» отзывы специалистов имеет разные. Как отмечают некоторые эксперты, корпус у этой модели довольно прочный. В данной печи производители использовали сталь марки 08КП. Дополнительно многих радует то, что труба отвода идет без овализации. Также на ней нет никаких мест с сужениями. При этом диаметр трубы равняется 57 мм, что обеспечивает высокую производительность.

Также специалисты отметили высокое качество сварки на печи. Как утверждают производители, все детали устройства были изготовлены на специальном станке для плазменной резки. Если в печи загружать дрова или уголь, то их хватит примерно на 7 часов. Топка устройства полностью закрыта. Теплообменник при этом также изготовлен из стали. В целом модель считается недорогой, поэтому все печи серии «Булерьян 00» отзывы имеют по большей части положительные.

Описание конструкции и принципа действия

Изначально по своей сути это – обычная металлическая печь, чьей задачей является отопление помещения путем прямого нагрева воздуха. Другое дело, каким способом этот нагрев реализован. Отопитель не обогревает воздух в комнате своими раскаленными стенками, как это происходит в случае с обычной печью, а пропускает его сквозь своеобразный теплообменник — калорифер, в этом и заключается принцип работы печи Бренеран.

Теплообменник – это сам корпус нагревателя в виде изогнутых труб, образующих стенки топки цилиндрической формы. Трубы не прилегают друг к другу вплотную, между ними соблюдены определенные промежутки, в которых стенка камеры сжигания выполнена из толстого листового металла. Это сделано для более интенсивного прогрева воздуха в трубах. Когда отопитель разогрет, в них появляется конвективная тяга, побуждающая воздушные массы нагреваться и циркулировать снизу вверх до тех пор, пока весь воздух в комнате не пройдет через такой калорифер.

Правильно подобранная по  печь способна нагреть отапливаемое помещение в течение 20—30 минут, так как конструкция печи Булерьян позволяет ей работать в двух режимах.

  1. Растопка и прогрев, когда происходит интенсивное сжигание древесины с целью быстро обогреть здание и перейти в более экономичный и длительный режим.
  2. Продолжительное горение.

Подача воздуха в теплогенератор происходит через заслонку круглой формы, встроенной в загрузочную дверцу топливника. В процессе розжига заслонка открывается полностью, давая возможность древесине разгореться и быстро нагреть корпус печи. Ниже на фото показано внутреннее устройство Булерьяна.

Сразу можно заметить полное отсутствие зольной камеры, внизу просто проложен подовый лист толстого металла. Сверху установлен второй лист примерно на том же расстоянии от стенок топки, что и подовый. Над ним находится патрубок дымохода, то есть, прямого выхода из камеры сгорания для газов нет, им обязательно нужно обогнуть верхнюю перегородку, за счет чего достигается эффективность порядка 65—70%. Чтобы до конца понять, как работают отопительные агрегаты Бренеран, проследим процесс от самого розжига, который осуществляют по своим правилам.

Устройство

Устройство печи Бренеран. (Для увеличения нажмите) Такие виды печей-каминов состоят из массивного внешнего кожуха, толщина которого составляет 3 мм, а также жаропрочной топки из стали в 5 мм. К тому же, в комплектациях дополнительно идет бак с водой, сделанный из нержавейки.

Работа такого устройства происходит по тому же принципу, что и у газогенератора. После того, как сгорает твердое топливо, выделяющиеся в результате этого газы поступают в специальные эжекторы для более полного их сжигания.

Именно за счет этого получается добиться таких высоких показателей КПД, порядка 80%. К тому же, такие печи могут работать в нескольких режимах. Первый – это быстрый обогрев, а второй – газификация. Соответственно каждый из них выполняет свою функцию, один позволяет быстро нагнетать температуру, а второй её поддерживать на нужном уровне.

Происходит все следующим образом: на трубы, имеющие большой диаметр надевают специальные воздуховоды, которые подают нагретый воздух в нужные помещения. К тому же, в качестве этих труб могут использоваться даже дешевые алюминиевые варианты, способные выдержать среднюю температуру. За счет этого, даже самая небольшая по размерам печь позволяет пропустить через себя порядка 5 кубов воздуха.

Возможно, Вас заинтересует статья о пиролизных печах для отопления дома.

Статью об особенностях печи Профессор Бутаков-Инженер читайте здесь.

Материалы и инструменты

Подбирая заготовки для самодельного буллера, учитывайте следующее: наиболее долговечной является легированная жаропрочная сталь, особенно котловая. Но из-за сравнительно низких температур в топке данную печь вполне можно изготовить из стали конструкционной — в этом, как уже говорилось, состоит одно из её достоинств.

Высокоуглеродистые марки, например, сталь 45, применять не следует, поскольку из-за нагрева может произойти их закалка с последующей потерей пластичности. Лучше брать марки от сталь 3 до сталь 20.

Итак, вот из чего будет собираться самодельный Булерьян:

  1. Сталь листовая толщиной 5 мм: понадобится лист размерами 2000х1000 м.
  2. Сталь листовая толщиной 3–4 мм: небольшой лист размером примерно 400х300 мм — понадобится для изготовления задвижек.
  3. Легированная (жаропрочная) листовая сталь или конструкционная низкоуглеродистая толщиной 6 мм: лист размером 700х400 мм.
  4. Труба стальная диаметром 110 мм: в общей сложности понадобится 4 метра.
  5. Труба стальная квадратная сечением 60х60х4 мм либо круглая толстостенная диаметром 57 мм: 10 м.
  6. Короткий отрезок (примерно 400 мм) стальной трубки диаметром 15 мм.
  7. Кольцо шириной 40 мм, отрезанное от трубы диаметром 350 мм (из него будет изготавливаться загрузочный люк).
  8. Петли и ручка с запорным механизмом для дверцы.
  9. Прут стальной диаметром 8 мм: потребуется отрезок длиной примерно 300 мм — для изготовления ручек заслонок.
  10. Шнур асбестовый.

Что касается технического оснащения домашней мастерской, то оно должно быть таким:

  1. Трубогиб для труб больших диаметров (подойдёт ручной гидравлический).
  2. Аппарат для электросварки.
  3. Болгарка с отрезным и зачистным дисками (если есть газовый резак, отрезной диск не понадобится).
  4. Электродрель со свёрлами «по металлу».

Ещё понадобятся рулетка и молоток.

Как топить Булерьян

Больше всего ошибок допускают в процессе растопки котла. Неправильная эксплуатация печи приводит к увеличенному расходу дров и быстрому прогоранию стенок. Чтобы улучшить теплотехнические характеристики, потребуется правильно заложить дрова, использовать два рабочих режима, а также избегать распространенных ошибок, допускаемых во время топки.

Какой расход дров у Булерьяна

Нормы расхода дров в день могут отличаться, в зависимости от нескольких аспектов:

  1. Тип древесины.
  2. Утепление здания.
  3. Влажность дров.
  4. Отапливаемая площадь.
  5. Температурный режим на улице.

В среднем, на зиму для Булерьяна нужно 10 кубометров дров. При условии использования дубовых чурок, общей отапливаемой площади 100 м², и длительности сезона отопления 6 месяцев.

Чтобы правильно рассчитать нужное количество дров на печь Булерьян, можно воспользоваться онлайн калькуляторами, либо выполнить подсчет по формуле:

  • Суточная норма тепловой энергии для дома составляет 50 Вт/м². Чтобы прогреть всю отапливаемую площадь, потребуется 5 кВт.
  • Килограмм дубовых дров, при сгорании выделяет тепло, равное 3400 килокалорий. Кубометр 33000 к/калорий или 330 Гкал соответственно.
  • Общее количество дров можно высчитать, если перевести тепловую энергию с Вт в Гкал. После математических вычислений, получится, что на один отопительный сезон для каждого м², необходимо 33 Гкал, для дома на 100 м² 33000 Гкал, которые можно получить при сжигании 10 кубометров дров.

Снизить расход дров в сутки можно несколькими способами:

  • Использовать исключительно сухие дрова.
  • Добавлять продукты древесной переработки.
  • Регулярно обслуживать печку.

При правильной эксплуатации, экономия достигает около 1 кубометра дров на каждый отопительный сезон.

Как правильно закладывать дрова в печку Булерьян

Печь Булерьян лучше топить целыми, не мелко колотыми дровами. Процесс растопки выполняется следующим способом:

  • В топочную камеру укладывают мелкую щепу, для растопки.
  • Розжиг осуществляют с помощью любых средств для поджига.
  • Сверху укладывают дрова.
  • После того как дрова разгорелись в достаточной степени, печь переводят в режим газогенерации. Производитель не рекомендует использовать обычный режим горения постоянно.

В Булерьяне дольше всего горят цельные не колотые дрова, с максимальной влажностью 20%. Считается, что этим качествам соответствуют поленья после года хранения.

Как уменьшить расход дров в Булерьяне

Чтобы уменьшить расход топлива в Булерьяне, придерживаются следующих рекомендаций:

  • Влажность топлива не больше 20%. Влажные дрова запрещается использовать в Булерьянах. В дыме, при сжигании дров с повышенным содержанием влаги, находится большое количество смол, оседающих на стенках дымохода, что со временем приводит к ухудшению характеристик тяги.
  • Котел работает в двух режимах: обычном и газогенерации. Температура нагрева воздуха регулируется в зависимости от потребностей, от 40 до 120°С. Настройка горения дров в печи осуществляется с помощью шиберной заслонки.
  • Следует регулярно проводить обслуживание печи. Технические характеристики и производительность напрямую зависят от наличия тяги. Для очищения труб, время от времени добавляют в дрова химические брикеты. Достаточно просто сжигать средство для чистки, по мере забивания дымоходной трубы.
  • Для топки лучше использовать дрова твердых пород: дуба, осины, акации.
  • Дымоход следует хорошо утеплить, для улучшения характеристик тяги.

Увеличенный расход дров указывает на то, что нарушаются условия эксплуатации печи. Следует изучить техническую документацию, предлагаемую производителем и устранить ошибки.

Распространенные проблемы эксплуатации

Отзывы покупателей показывают, что в процессе эксплуатации Булерьяна, допускаются одни и те же ошибки.

Что делать, если дымит печь? Если при топке дров в печке Булерьян из трубы идет тёмный дым, то это указывает на несколько проблем:

  • Процесс полимеризации – в течение первых 4-5 топок будет идти дым от необожженной краски.
  • Засорение дымохода.
  • Неправильная высота трубы.
  • Используются влажное топливо – главная причина, по которой при закладке дров дымит Булерьян, это применение поленьев с влажностью более 20%. При таких параметрах топлива, режим газогенерации невозможен.

Растопка и другие нюансы эксплуатации Булерьяна подробно описаны в инструкции по эксплуатации. Любые нарушения приводят к быстрому выходу котла из строя и представляют угрозу жизнедеятельности людей, находящихся в помещении.

Приступаем к работе

Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.

Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.

Подготовленные трубы сваркой соединяются в единую конструкцию.

Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.


Трубы печи булерьян

Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.


Трубы в печи булерьян

Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.

Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.


Этап создания печи булерьян своими руками

Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.

К наружной стенке привариваются петли и можно уже закреплять дверцу.

К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.


Варианты серийного исполнения печей булерьян

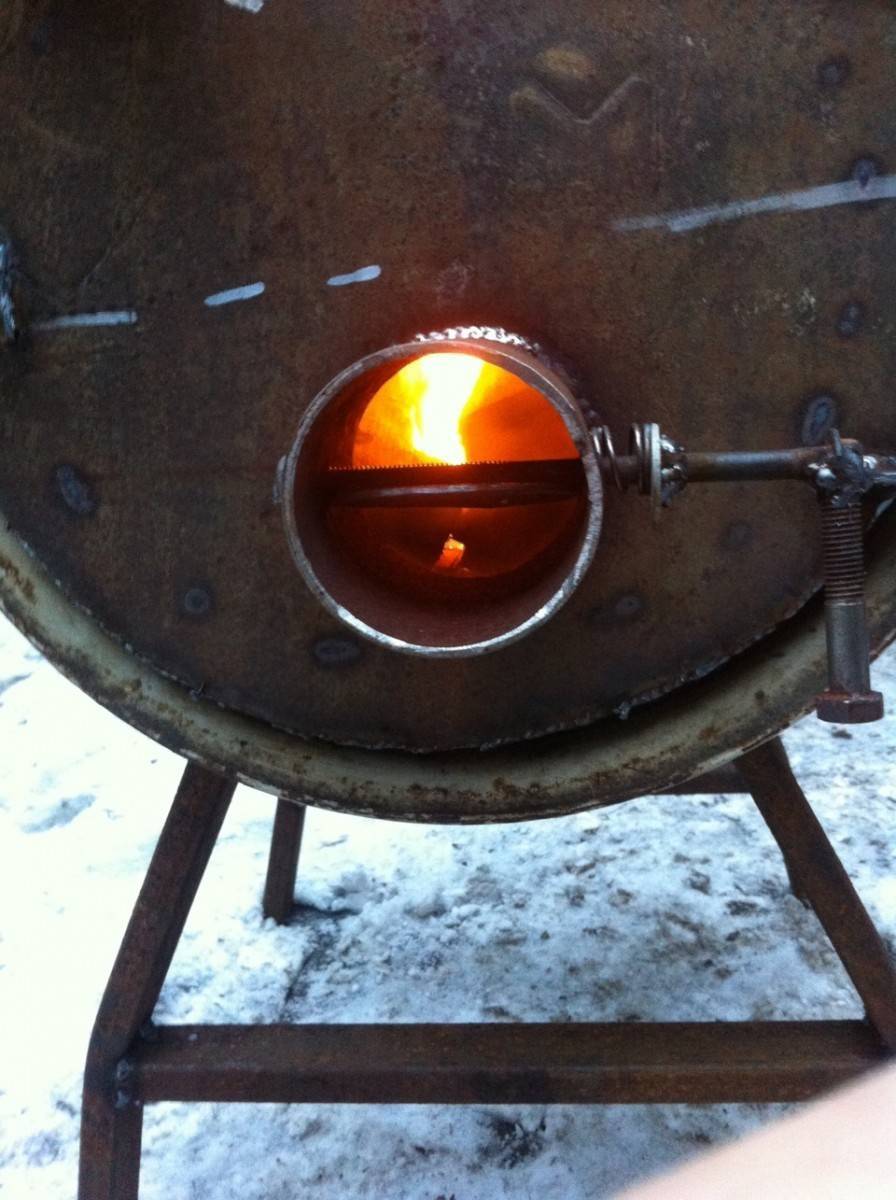

Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.

Теперь из кусочков труб делаем ножки и печь можно испытывать.

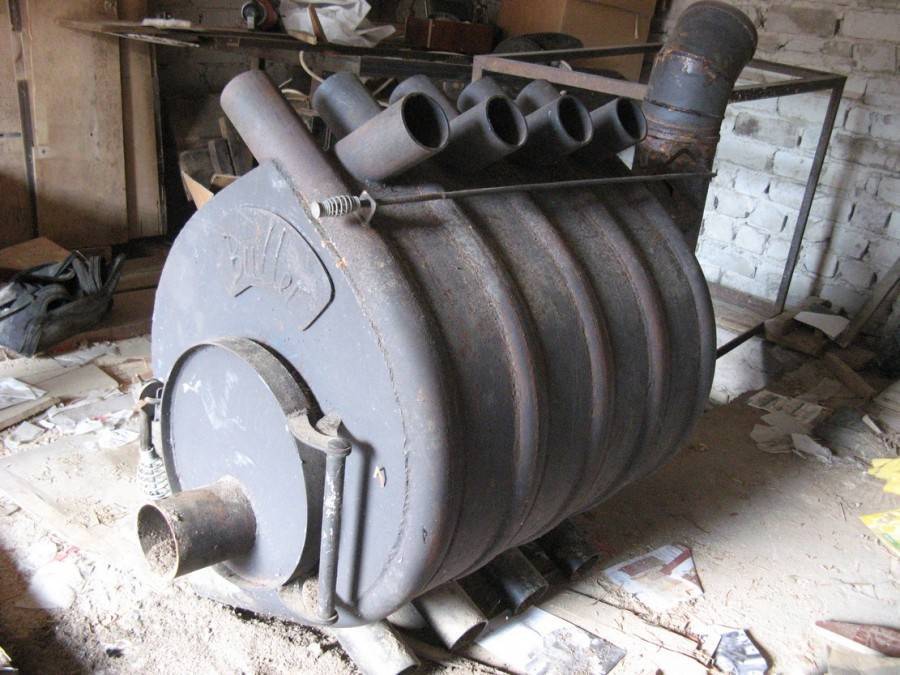

Готовая печь булерьян, изготовленная самостоятельно

В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.

Обзор печи булерьян

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

  1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
  2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
  3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
  4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
  5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
  6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

  1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
  2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
  3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Вывод

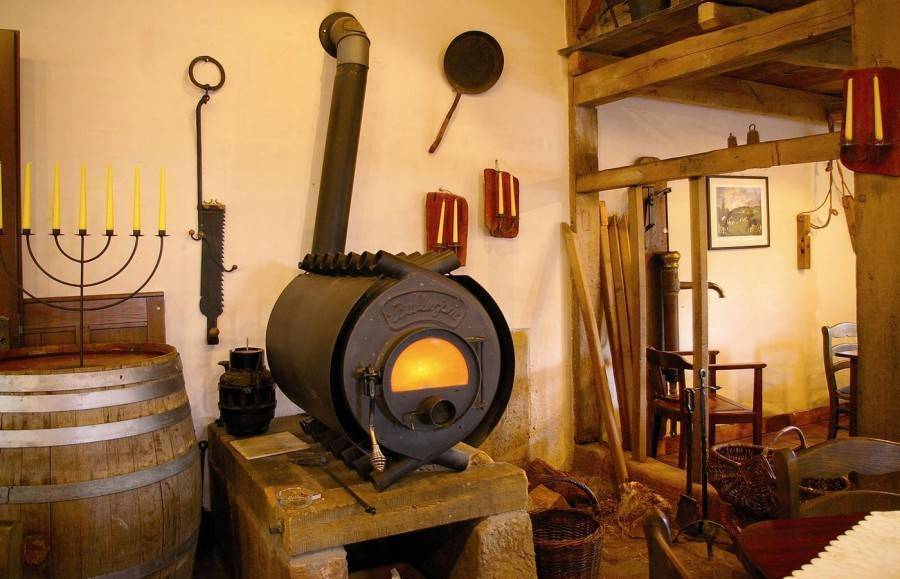

Печь булерьян очень удобна и полезна, если правильно ей пользоваться. Она не скапливает тепло возле себя, а распространяет его по всему помещению. Такие котлы можно использовать в доме, гараже, производственном помещении или теплице. Все представленные в статье советы наиболее полезны для людей, которые пользуются печью всю зиму.

При выборе печи обратите внимание на то, что булерьян обладает рядом полезных преимуществ – легкий монтаж, экономичность, долгий срок службы, хороший обогрев (легко поддерживать комфортную температуру). Для обогрева нескольких помещений сразу необходимо проложить дополнительные трубы

Но и не забывайте, что печь булерьян не работает на угле, только на древесном топливе.

Горение зависит от многих факторов – температуры на улице, качества топлива, влажности дров, высоты дымохода, поэтому точной инструкции по растапливанию быть не может. Главное – точно следовать инструкции, чтобы не навредить людям, находящимся в помещении и не испортить котел.

Полезные советы по эксплуатации можно найти в отзывах пользователей, но не доверяйтесь им на 100%, если они полностью расходятся с правилами пожарной безопасности и не соответствуют инструкции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
