Как подключить вытяжку на кухне: подключаем вытяжку к вентиляции правильно

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

  • проведен кабель;
  • определено место, где установить;
  • произведен монтаж подрозеточных коробок (монтажных установочных коробок);
  • приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

  • Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
  • Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
  • Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.
  • Подключить новую розетку. Вначале требуется подсоединить подводящий провод к контактам. Для этого приблизительно на 5-10 миллиметров удаляется изоляция с проводящих ток жил кабеля. Обнаженная часть кабеля запускается в клемму и крепко фиксируется винтом. При закручивании винта не надо прикладывать неимоверных усилий, иначе можно пережать кабель. Если осуществляется подсоединение розеток с «землей», жила заземления подсоединяется к надлежащему контакту (заземляющему контакту). Данный контакт связывается с заземляющими «усами». Перед подсоединением заземляющей жилы кабеля надо удостовериться, что как раз эта жила и есть «земля».
  • Поставить розетку в установочную коробку. После подключения всех подводящих проводов следует поставить рабочую часть (токопроводящие элементы) розетки в установочную коробку. Монтировать ее надо ровно, без перекоса вровень со стенкой. Подводящие провода тщательно прячут в установочной коробке. После выставления розетки в требуемом положении ее надо надежно зафиксировать. Для этого на ней предусмотрены специализированные прижимные «лапки» (или крепежные усики) с винтиками. При вкручивании винтов, крепежные усики расходятся, тем самым закрепляют розетку. В электророзетках нового поколения крепежные усики отсутствуют. Их крепят посредством винтиков, которые размещены в установочной коробке.
  • Прикрутить лицевую панель. После монтажа токопроводящих элементов можно прикручивать лицевую панель.

О том, как правильно подключить вытяжку на кухне, смотрите в следующем видео.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

  1. Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
  2. Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
  3. Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
  4. Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
  5. Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
  6. Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
  7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
  8. Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

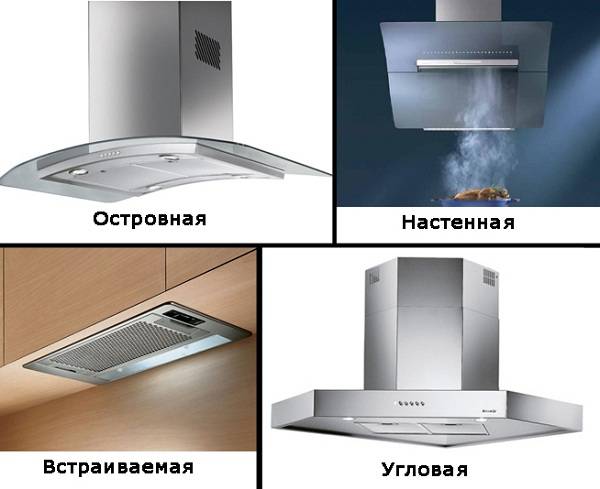

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

  1. Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
  2. Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
  3. Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
  4. Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
  5. Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
  6. Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
  7. Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
  8. Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Особенности кухонного микроклимата: почему важна правильная вентиляция?

Побеспокоиться о нормальной вентиляции для этой комнаты нужно, потому что:

  • тут готовится еда, запах от которой может «въедаться» в предметы интерьера (особенно в текстиль — шторы, полотенца) и распространяться по квартире, если его быстро не удалять;
  • кухня часто используется в качестве «курилки», и табачный дым нужно быстро отводить;
  • из-за повышенной температуры (при готовке) и влажности на окнах в зимнее время быстрее образуется конденсат;
  • из-за повышенной влажности и тепла при застое воздуха может появляться плесень на окнах, по углам стен, в шкафах с посудой (если ставить ее мокрой), с едой.

Также именно на кухне практически всегда располагаются отверстия вентиляционных шахт. Вентшахта служит для удаления «отработанного» воздуха из квартиры — и поэтому ее работа не должна нарушаться.

Как проверить работоспособность вентшахты?

Очень часто вентиляция во всей квартире серьезно нарушается именно из-за общей (для стояка) шахты — в случае, если она забилась, или если тяга в ней нарушена по другим причинам. В этом случае система удаления воздуха нормально работать не будет.

Выступ вентиляционной шахты с отверстием, прикрытым решеткой

Поэтому в первую очередь нужно проверить, что вентиляционный канал работает нормально.

Для проверки оторвите тонкую полоску мягкой бумаги (подойдет туалетная). Затем откройте в любой комнате окно, откройте двери между этой комнатой и кухней, и поднесите бумажную полоску к вентиляционному отверстию.

Если полоску будет заметно притягивать к вентрешетке — все в порядке: система работает. Если ее не будет притягивать вообще, или притягивать слабо — вытяжная шахта либо вообще не работает (не создает тягу), либо работает, но плохо. В этом случае нужно обращаться в ЖЭК (или организацию, которая занимается обслуживанием вентиляции в вашем доме), для решения проблемы — канал нужно будет чистить или ремонтировать.

Важный нюанс: если на вашей кухне стоит вытяжка, которая подключена в вентшахту напрямую, и отверстие шахты полностью перекрывает ее отвод — это тоже проблема. В этом случае воздух будет удаляться только при работающей вытяжке.

Чтобы не нарушать работу системы, отвод кухонной вытяжки должен подключаться через элемент, который имеет решетку ниже отверстия для воздуховода, с обратным клапаном. В этом случае воздух будет уходить естественным путем через эту решетку, когда вытяжка не работает. Когда вытяжка включается — она удаляет воздух из помещения, а обратный клапан — не дает ему поступать обратно.

Порядок установки и правила подключения

Не зависимо от принципа работы и типа конструкции, кухонная вытяжная система должна быть установлена с соблюдением элементарных правил техники безопасности. Минимальное расстояние от варочной поверхности колеблется от 650 до 900 мм в зависимости от типа плиты. Если установить вытяжку ниже рекомендуемой высоты, вероятность перегрева и выхода из строя прибора значительно возрастет, а это уже грозит возгоранием. Если превысить рекомендуемое расстояние и установить вытяжку слишком далеко от плиты, она не сможет втягивать весь загрязненный воздух.

Подключение вытяжки к вентиляции производится при помощи гофрированной или пластиковой трубы

Рекомендуемая высота крепления вытяжки:

  1. Для электроплит – на расстоянии 650 – 700 мм;
  2. Для газовых плит – на расстоянии 750 – 900 мм.

Крепление устройства

Как правило, для закрепления определенного типа вытяжки на стене, в углу, на шкафчике или на потолке, есть крепежные элементы, входящие в комплект поставки

Для правильного крепления вытяжки важно соблюдать инструкцию, которая входит в комплект. Для проделывания отверстий в поверхности для крепления вытяжки нужно приложить модуль, сделать разметку согласно уровню и затем уже сверлить дыры

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

  1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
  2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

  1. На горловине зонта закрепляем гофру с помощью специального хомута.
  2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
  3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

ШагЭтапОписание
1Подготовительные работыНайдите нужный инструмент и подготовьте поверхность к работе.
2Проверка комплектацииДостаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3РазметкаПри помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы.

В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.

4Крепление системыЕсли вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры.

Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту.

Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.

5Монтаж воздуховодаОдин его конец присоединяется к переходнику, а второй – к вентшахте.
6Подключение к электропитаниюДля подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом.

Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

  • в сделанном корпусе предусмотрено 2 отверстия;
  • красным цветом обозначен клапан системы;
  • в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

  1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
  2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
  3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
  4. Встраиваемого типа — устанавливаются внутрь гарнитура.
  5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур. Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

  1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
  2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.
  1. На горловине зонта закрепляем гофру с помощью специального хомута.
  2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
  3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
