Обратный клапан для вентиляции дома своими руками: Инструкция

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет

Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки

Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое

Кроме этого, следует учитывать и другие требования:

  • прибор должен соответствовать размерам вентиляционного канала;
  • материал устройства подбирается в соответствии с условиями эксплуатации;
  • следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты

Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Мембранный принцип

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

Внешний вид устройства «бабочка»

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Лепестки

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм

Достоинства:

  • Продолжительный срок службы;
  • Надежность;
  • Подпружиненные лопасти;
  • Уплотнительное кольцо;
  • Простой монтаж.

Недостатки:

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

клапан Shuft RSK 100

Достоинства:

  • Долговечность;
  • Качественный корпус;
  • Не издает шума;
  • Оптимальная цена.

Недостатки:

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

клапан Polar Bear RSK 355 «бабочка»

Достоинства:

  • Высокий срок службы;
  • Надежность;
  • Автоматическая регулировка;
  • Плотное прилегание;
  • Лопасти выполнены из алюминия.

Недостатки:

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

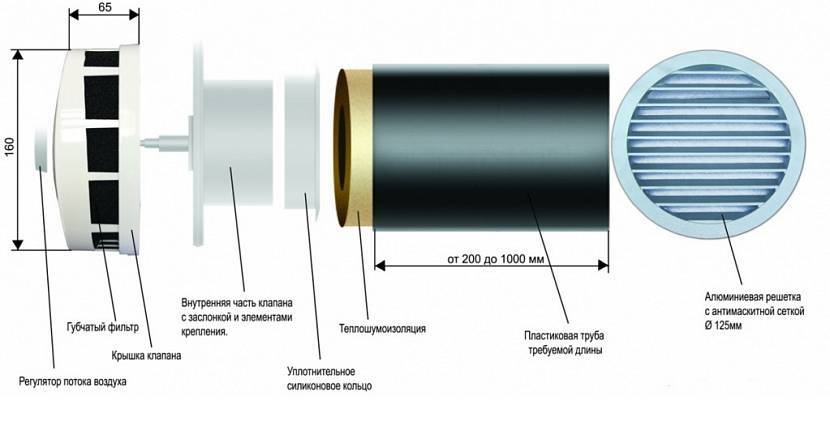

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

  • вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
  • в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

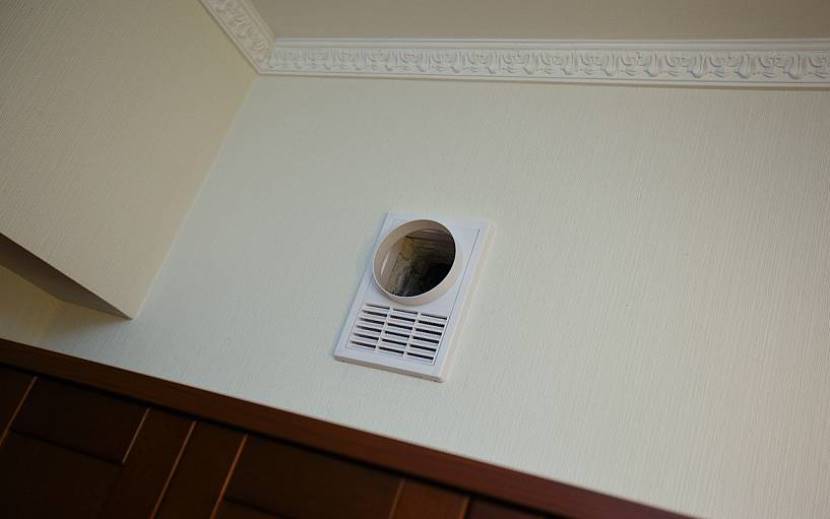

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

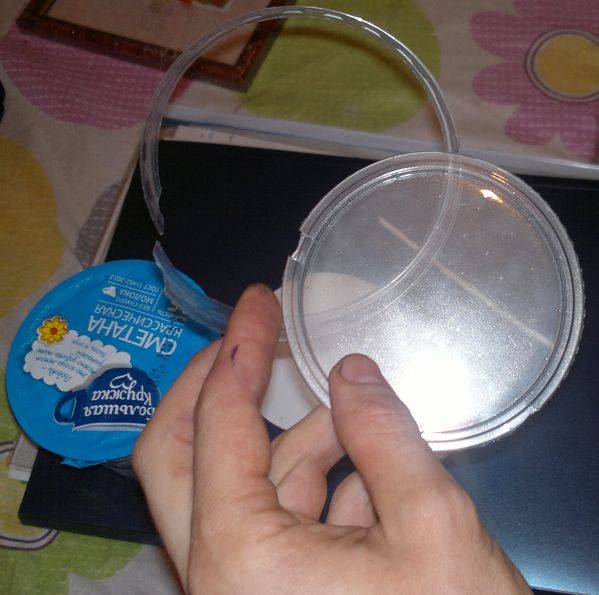

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции

трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

  • Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан

необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный

клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

  1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
  2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
  6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
  7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Принцип работы

При использовании вентиляции воздух может проходить как в одном, так и в другом направлении. Чтобы воздух мог двигаться только в одном из них другое закрываю специальным клапаном. Принцип действия основан на том, что воздух, двигаясь обратно, закрывает заслонку, которая препятствует его дальнейшему движению.

принцип работы клапана

Конструктивно заслонку могут сделать в виде поворачивающейся лопасти или лепестковый. При обычном направлении движения препятствие прижимается к краям, а при обратном — устанавливается перпендикулярно, закрывая отверстие.

При его применении клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надёжность и устойчивость.

Это устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. По форме и размерам он должен подходить к вентиляционному отверстию, для которого предназначен.

Внутри его расположен тонкий стержень, на котором свободно вращается заслонка. Конструкция продумана таким образом, чтобы при нужном направлении движения она приближалась к краю и не препятствовала движения воздуха.

Если направление меняется, воздух разворачивает заслонку и она перекрывает отверстие. Таким образом движение происходит только в правильном направлении.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Нюансы выбора клапана

Неправильный выбор вентиляционного клапана грозит не только ухудшением, но и полным прекращением воздухообмена

При покупке рекомендуется обратить внимание на несколько нюансов:

  • Механизм должен работать даже при минимальном движении воздуха, характерном для вентиляции естественного типа.
  • Характеристики обратного клапана и вентилятора должны совпадать.
  • Мощности устройства должно быть достаточно для раскрытия лепестков.
  • Некоторые механизмы не приспособлены для работы в низких температурах. Их монтируют только внутри помещения.
  • Клапаны с рекуператором лучше устанавливать парами, чтобы происходило одновременное поступление и вытягивание воздуха.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Разные типы обратных клапанов: принцип работы, устройство

И устройство обратного клапана, и принцип его работы не сложны. Благодаря простоте, система работает вполне надежно.

В воздуховод встраивается канал-затвор, способный функционировать только в одну сторону. Когда поток воздуха течет нормально, затвор остается открытым. Как только направление потока меняются, канал тут же перекрывается. Поддерживается автоматический режим работы.

При сохранении принципа работы, конструкции самих затворов различаются.

Одностворчатый обратный клапан

Одностворчатый обратный клапан

Устанавливается пластина (затвор), всецело перекрывающая вентканал. Крепится она на эксцентрично расположенной оси. Другими словами, одна из половинок затворки больше другой (тяжелее). Это способствует ее возвращению в закрытое положение (в исходное состояние), если не отмечается прямого тока воздуха через канал. По этой причине данные клапаны называют конструкциями гравитационного принципа действия.

Для домашних вентсистем изготавливают пластиковые варианты. При этом вес створки должен быть малозначительным, чтобы она могла открываться даже от естественной тяги в вентканале. Отсутствие тяги или обратное движение воздуха приводят к замыканию створки.

Одностворчатый обратный клапан на вентиляцию прямоугольного сечения

Двустворчатая модель обратного клапана

Двустворчатый обратный клапан на вентиляцию

Когда в воздуховоде создается поток определенной плотности, усилие слабенькой пружины преодолевается этим потоком. Тогда створка открывается, и этим обеспечивается нормальный проход. Напор усиливается — клапан открывается шире.

Многостворчатый обратный клапан

Эта конструкция подходит для системы, когда возникает потребность в перекрытии отдушины, имеющей большое сечение. Это устройство тем отличается от всех прочих, что его устанавливают на конце горизонтального вытяжного канала. К примеру, в точке выхода на улицу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
