Установка встраиваемой вытяжки на кухне: особенности устройства и монтажа

Общие требования


Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов

Кроме того важно учитывать правильную высоту кухонных шкафов

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.


Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.


Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.


Вытяжка должна вписываться в интерьер


Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Монтаж воздуховода с выходом на улицу:

Требования к установке

Шкаф для вытяжки отличается простой конструкцией. Он состоит из двух боковых стенок, соединенных сверху перегородкой. Часто он оснащается также полкой. Шкафчик чаще всего изготавливается на заказ после покупки вытяжки, что позволяет избежать несовпадения размеров. Его ширина должна на 2-3 см превышать ширину плиты.

Нижняя часть шкафа чаще всего самая широкая, глубина больше на 5-6 см. Вытяжка в данном случае сдвигается к передней стене, открытая часть скрывается перегородкой. Расстояние между нижней частью верхнего яруса и столом должно составлять 50-65 см. Высота шкафчика на 8-12 см отличается от аналогичного показателя других шкафов.

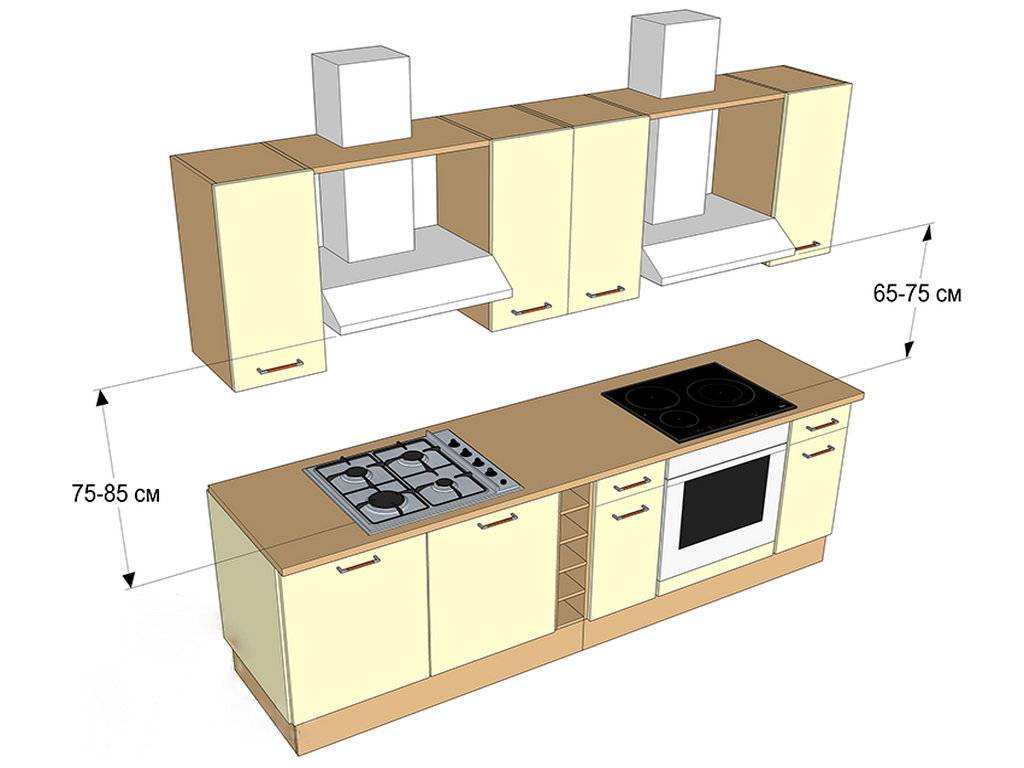

Высота установки вытяжек

Особенности и правила выбора

Установка кухонной вытяжки своими руками зависит от ее конструкционных особенностей, поэтому на подобный момент нужно обратить внимание еще во время покупки. По принципу действия такие аппараты можно условно подразделить на эвакуирующие и циркуляционные

Вытяжки для кухни, относящиеся к первой категории, являются более эффективными и практичными, т. к. они откачивают загрязненный воздух и удаляют его из помещения по системе вентиляционных труб.

Циркуляционный аппарат имеет специальный фильтр. Загрязненный воздух проходит через него, очищается и возвращается в помещение. Такая система является менее эффективной и требует периодической замены фильтра. В то же время данный вариант считается оптимальным, если нет возможности подключить аппарат к вентиляционному каналу. Кроме того, в зависимости от техники монтажа бытовые вытяжки подразделяются на следующие виды:

  • встраиваемые;
  • подвесные;
  • настенные;
  • угловые;
  • наклонные;
  • островные.

Планируя покупку и установку вытяжки своими руками, обязательно нужно обратить внимание на характеристики мощности. Это важный параметр, от которого зависит способность устройства эффективно очищать воздух в кухне

Аппарат должен быть по размеру чуть больше варочной плиты.

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

  1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
  2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
  3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Вытяжка спрятана в шкафу

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

  • Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
  • Настенные системы монтируются на стену, в отличие от подвесных систем;
  • Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
  • Встраиваемые системы устанавливаются внутри предметов мебели;
  • Угловые приборы занимают кухонный угол;
  • Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
  • Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Как выбрать полновстраиваемую вытяжку

При выборе устройства для очистки воздуха обращают внимание на 3 ключевых критерия:

  1. Ширина. Должна быть тождественна ширине варочной поверхности. Самые популярные агрегаты – 60 см (например,Gorenje BHP 623 E11B).
  2. Мощность. В соответствии с санитарными нормативами прибор для очистки воздуха не должен вытягивать меньше, чем 10 м³/ч. При частой готовке воздух на кухне должен обновляться до 12 раз в час. Чтобы провести подсчет мощности для конкретного устройства, нужно умножить объем кухни на 12. К итоговому числу потребуется прибавить запас в 20-30%, что позволит получить оптимальную мощность.
  3. Уровень шума. Оптимальное решение – модель до 55 дБ.

Также нужно учесть количество светильников и их расположение. Для комфортной эксплуатации достаточно 2 светильников, располагающихся на передней части вытяжного устройства.

Дизайн конструкции не является главным параметром выбора, так как ее корпус интегрирован в нишу шкафчика и скрыт от посторонних глаз.

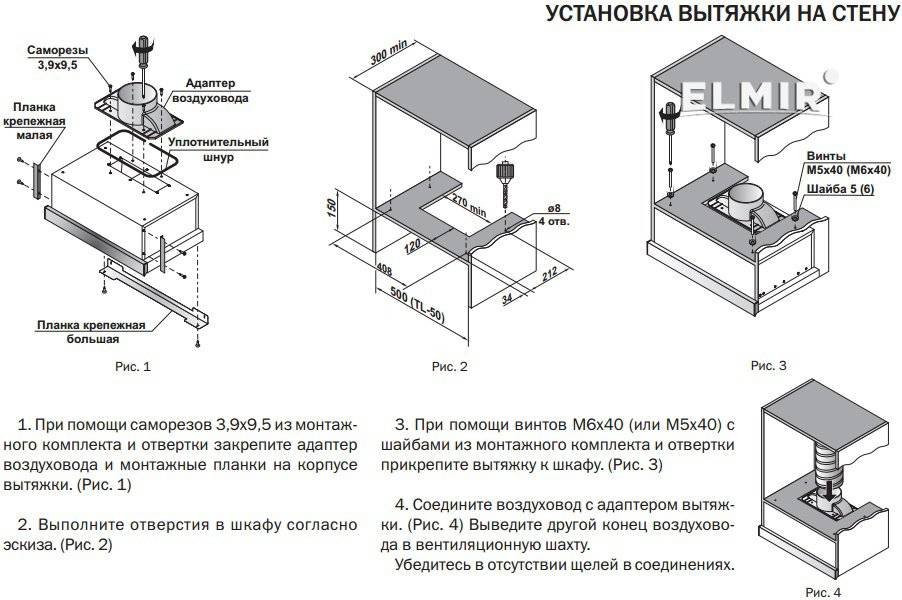

Требования к конструкции мебели

Сама конструкция шкафчика под встраиваемую вытяжку вполне тривиальна. В нём две боковые стенки с общей глубиной верхнего яруса, скреплённые верхней горизонтальной перегородкой и без дна. Также должна быть внутренняя полка, расположенная между стенками. Лучше не заказывать присадку этой детали при изготовлении: четыре конфирмата можно засверлить и вручную по месту, но зато так вытяжка будет установлена максимально плотно. Можно добавить ещё несколько деталей, чтобы обустроить внутреннее пространство шкафа, о них расскажем позже. Сложнее обстоит дело с размерами. Чтобы техника после встраивания гармонично вписалась, не образуя значительных щелей и зазоров, вытяжка или ее чертёж с основными габаритными размерами должны быть на руках к моменту производства мебели. Размер вытяжки подбирается в соответствии с шириной плиты или варочной поверхности, фактически же корпус на пару сантиметров больше.

Самая широкая нижняя часть задаёт основные габариты шкафа. Наружный размер шкафа должен в точности соответствовать ширине вытяжки. Глубина мебельного корпуса может быть больше на 50–60 мм, в этом случае вытяжка сдвигается к переднему краю, а открытый участок сзади закрывается тонкой скрепляющей перегородкой

Обратите внимание, что корпус скрытого блока вытяжки имеет зазор в 10–15 мм от стенок шкафа — это одно из важнейших условий установки встраиваемых электроприборов

С высотой шкафа всё ещё менее однозначно. В общем случае расстояние между столешницей и дном верхнего яруса составляет от 50 до 65 см, в то время как рекомендуемое расстояние между вытяжкой и плитой составляет 75–80 см для газовых и 60–65 см для электрических варочных панелей. Получается, что секция с вытяжкой обычно выпадает из общего ряда, высота шкафа может быть на 80–120 мм меньше, чем остальных.

Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

  1. Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
  2. Максимально растянуть трубу для уменьшения шума.
  3. Отрезать гофру с небольшим запасом для крепления.
  4. Надрезать края и загнуть их наружу.
  5. Зафиксировать с помощью хомута на патрубке.
  6. Протянуть трубу через вырезанные отверстия.
  7. Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.

Подключение к электросети

По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.

Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.

Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.

Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.

Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.

Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.

Особенности эксплуатации

В процессе эксплуатации соблюдаются обычные требования. Прибор не должен перегреваться, на него не допускается попадание воды

Обращается внимание на провода, которые не должны касаться горячей поверхности. Кроме того, проводится следующее обслуживание:

Регулярно прочищается жировой фильтр. Для этого он снимается и промывается с применением моющего средства. Затем ставится на место.
Ответственным элементом рециркуляционной вытяжки является угольный фильтр

Каждые полгода требуется его замена, поскольку за этот срок он утрачивает свои свойства.
Обращается внимание на выдвижную панель. Ведется удаление образовавшегося слоя жира, чтобы элемент двигался без затруднений.
Протирается сенсорная панель

На этой части аппарата постоянно присутствуют отпечатки. При появлении толстого слоя жира оборудование будет хуже включаться.
За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

Рекомендуем ознакомиться: Вытяжные вентиляторы для установки в ванной комнате

Производительность очистки

В данном случае это объемы воздуха, которые способно очистить оборудование за единицу времени. Чтобы определить каким должен быть уровень производительности необходимо вычислить произведение объема кухни и кратности воздухообмена. В качестве количественного показателя последнего параметра рекомендуется использовать средний уровень обмена воздуха за одну минуту, равный 12. При этом нужно учитывать, что на эффективность очистки влияет количество колен вентиляционного короба и скорость наполнения помещения вредными веществами. Известно, что одно колено в 90 означает потерю 10%, а скорость наполнения малых помещений выше, чем более габаритных. Поэтому производительность следует подбирать с запасом.

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Крепление вытяжки на стену

Этот поставить прибор для фильтрации воздуха один из самых простых и надежных.
Итак, как крепить настенную вытяжку (на примере Best K 24):

  • Сначала следует измерить расстояние, на котором вытяжка будет подвешена от плиты. Как и в предыдущем способе монтирования, высота будет зависеть от размеров вытяжки и от вида варочной поверхности. Теперь начертите горизонтальную линию;
  • Прибор прикладывают точно к линии, которую проводят с помощью рулетки и уровня. Через заднюю панель прибора нужно обвести несколько меток для крепления;
  • С помощью перфоратора просверлите отверстия 88 мм в диаметре  для дюбелей. Минимальный размер дюбеля – 50 мм, в этом случае можно быть уверенным, что вытяжка надежно закреплена;
  • Шуруповертом вкрутите два дюбеля сверху. Теперь можно повесить на них прибор;
  • Проверьте, надежно ли закреплено устройство;
  • Теперь, не снимая его, через прорези в задней панели закрутите оставшиеся саморезы

Также можно соорудить П-образную металлическую раму, в которую будет помещена вытяжка. В этом случае к стене будет монтироваться непосредственно рама.

Совет: бывает, что обычные дюбели не подходят для того, чтобы повесить на них девайс. Этому могут препятствовать трубы подачи газа. В этом случае следует воспользоваться саморезами-шпильками, ведь на одном конце у них нанесена резьба с гайкой, к которой и прикручивают корпус устройства.

Воздуховоды и провода также скрывают в мебели или декорируют пластиковыми панелями.

Важные правила установки вытяжки

  1. Вентиляционный прибор должен располагаться на 60 см от плитки;
  2. Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
  3. Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
  4. В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
  5. Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
  6. Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
  7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
  8. Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.

Обустройство вентиляционной системы

Использование кухонной вытяжки значительно изменяет воздухообмен в квартире. Её воздухопровод полностью перекрывает вентиляционное окно. Также вытяжка изменяет движение потоков воздуха в вентиляционной шахте. В зависимости от тяги в шахте могут происходить различные неприятные эффекты, в том числе попадание в квартиру загрязненного воздуха от соседей. Чтобы защититься от этого, устанавливается обратный клапан, который пропускает воздух только в одну сторону – в вентиляционную шахту.

Обратный клапан для бытового применения представляет собой короткий отрезок трубы, внутри которого находится диск, вращающийся на оси, или его половинки. В закрытом положении клапан удерживается пружиной. От движения воздуха, создаваемого вытяжкой, клапан открывается. Когда вытяжка прекращает свою работу, клапан закрывается под действием пружины.

В кухонной вентиляции в основном используются пластиковые клапаны круглого сечения. Пластмассовые устройства работают бесшумно, для металлических требуется резиновая прокладка. Также существуют пластиковые вентиляционные решетки, которые содержат встроенный клапан.

Вытяжка обеспечивает удаление загрязненного воздуха, поэтому возникает необходимость в подаче чистого. В редких случаях на кухне имеется второе вентиляционное отверстие, и дополнительной вентиляции не требуется. Если его нет, то проще всего подачу свежего воздуха реализовать проветриванием. Современные металлопластиковые окна имеют режим зимнего проветривания, при котором в комнату поступает небольшой объем воздуха. Другим способом выступает организация приточной вентиляции устройствами, встраиваемым в стену или окно.

Подбор кухонной вытяжки

Установка вытяжки на кухне осуществляется исходя из ее типа. Разделяют вытяжки по двум признакам:

  • в зависимости от способа вентиляции;
  • в зависимости от места установки.

По способу вентиляции существуют вытяжки, удаляющие воздух из помещения и фильтрующие его. Производители также создали вытяжки, совмещающие две функции и работающие в режиме циркуляции воздуха внутри помещения и его удаления через внутридомовые коммуникации. При этом, чтобы реализовывать весь потенциал, прибор должен содержать два вида фильтров: фильтр из синтетических материалов, улавливающий жир и копоть и угольный фильтр, устраняющий неприятные запахи.

Установка кухонной вытяжки

Синтетические жироулавливающие фильтры нужно либо периодически менять, либо тщательно промывать, в зависимости от их вида. Угольные фильтры нужно также периодически менять. При этом хорошо, если предусмотрен индикатор, указывающий на загрязнения, если такового не имеется, то проверку уровня загрязненности фильтра надо осуществлять как минимум раз в три месяца. Также можно установить вытяжку, которая будет выполнять приведенные выше функции по отдельности: рециркуляционное и вытяжное оборудование.

Вентиляционное оборудование разделяется в зависимости от места установки:

  • встраиваемое:
  • навесное:
  • домино;
  • островное.

Самые популярные – встраиваемые и навесные вытяжки. Первый вид оборудования позволяет экономить пространство на кухне и не подстраивать дизайн вытяжки под пространство. Навесное оборудование также устанавливается достаточно часто, единственный его недостаток – он занимает достаточно много места на кухне и ярко выделяется среди других предметов из-за своих габаритов.

В частном доме или квартире лучше всего устанавливать встраиваемую вытяжку – колпак. При выборе необходимо учитывать параметры помещения, так как подбирать вытяжку необходимо, не только исходя из ее дизайна, но и учитывая мощность работы оборудования.

Выбор воздуховода для вытяжки и его монтаж

Без соединения с общедомовым каналом работа вытяжки бессмысленна. Хотя, если устройство дополнить специальным угольным фильтром (некоторые модели, имеющие функцию рециркуляции, предусматривают его внутреннюю установку), то какое-то время можно пожить и так. Но постоянная замена угольных фильтров неизбежно приведёт к дополнительным расходам, так что лучше всё же иметь вытяжку, допускающую установку воздуховода.

Существует три варианта изготовления вентиляционного канала из стандартных деталей:

  • из гофрированной мягкой фольгированной трубы;
  • из пластиковых каналов прямоугольного сечения;
  • из ПВХ труб.

Гофра удобна в монтаже, но выглядит неэстетичной.

Наиболее часто используют для установки воздуховода каналы с прямоугольным сечением, поскольку обладают большим количеством преимуществ:

  1. Их легко можно разрезать (чтобы укоротить) пилкой.
  2. Они достаточно эстетичны, способны вписаться в любой интерьер кухни.
  3. Есть большое количество разных удобных переходных элементов — угловых, фигурных и прочих.

Наконец, пластиковые трубы. Они несколько уступают прямоугольным каналам по разнообразию переходных элементов.

Как произвести монтаж воздуховодов

Монтаж воздуховода предполагает проведение подготовительных работ:

  1. Сначала нужно измерить расстояние от выхода вытяжки до отверстия общедомового канала. Необходимо также учесть все повороты планируемой линии.
  2. Затем составить список элементов, которые нужно приобрести.

Предположим, что расстояние от плоскости отверстия вытяжки до уровня нижней линии решётки общедомового канала 1 метр. При этом необходим поворот влево, после чего остаётся ещё 50 см до вентиляционной шахты дома. Значит вам понадобится:

  • канал прямоугольного сечения 1 м;
  • канал диаметром 0,5 м;
  • колено с прямым углом;
  • переходник от вытяжки к каналу прямоугольного сечения;
  • переходник для решётки шахты дома с поворотом под прямым углом.

Монтаж воздуховода проводится в следующей последовательности:

  1. Сначала нужно установить переходник на верхнее выводное отверстие вытяжки. Проверить герметичность соединения, делая попытки расшатать деталь. Диаметр вывода бывает от 100 мм до 150 мм, к каждому размеру можно подобрать в магазине соответствующий переходник.

  2. Далее подставить сбоку прямоугольный канал и отметить карандашом линию разреза по нижней части вентканала, поскольку патрубок придётся немного укоротить. Отпилить ненужную часть инструментом по металлу. Можно также воспользоваться электролобзиком.

  3. Далее вставить прямоугольный канал в переходник, а сверху установить колено для поворота воздуховода. Эти детали легко соединяются друг с другом из-за того, что на концах у них есть расширяющие звенья. Достаточно немного надавить рукой сверху на вставляемую деталь, и она зайдёт в отверстие другого элемента. Смазывать соединения герметиком не требуется.
  4. Вставить последний канал, а с другого его конца вогнать переходник для решётки в стене кухни.
  5. Проверить эффективность вытяжки, для чего включить её и подставить руку к соединениям. Воздух не должен просачиваться.

Применяемые прямоугольные каналы хорошо стоят на своих местах без прикрепления к стене. Но для верности можно установить хотя бы один крепёж.

Обычно в квартирах вентиляционная решётка отсутствует. В этом случае необходимо при покупке деталей подобрать и её. Помимо строчных ячеек, в ней должно присутствовать отверстие для закрепления круглого конца переходника.

На стене решётка фиксируется с помощью дюбелей и саморезов.

Если же говорить про конусную вытяжку, то у неё в комплекте всегда есть собственный декоративный воздуховод в виде металлического блестящего короба. Внутри такого элемента всё равно устанавливают практическую часть — гофру для вентиляции, которая соединяет верхнее отверстие конуса с квартирным вентканалом.

Декоративный короб построен по телескопическому принципу. Его верхняя часть выдвигается из нижней и закрепляется согласно прилагаемой инструкции по монтажу.

Недостаток таких конструкций в том, что их можно применить только тогда, когда отверстие кухонного вентканала находится строго над плитой. Если оно сильно смещено вбок, монтаж подобного устройства вызовет сложности.

Если на кухонной стене присутствует дополнительный вентканал, то его можно закрыть обычной решёткой без отверстия. Пусть он служит просто для естественной вентиляции помещения.

Подготовка к монтажу – необходимый инструментарий

Корректно и правильно установить вытяжку вам помогут такие инструменты:

  • гофрированная труба и несколько хомутов, чтобы прикрепить устройство на кухне;
  • шуруповерт с перфоратором;
  • ножовка для металла;
  • решетка для канала вентиляции;
  • уровень, с помощью которого устройство будет монтировано;
  • отвертка для мелких работ;
  • рулетка и карандаш с мягким грифелем для того, чтобы делать разметку.
  • электролобзик, чтобы вырезать отверстия в шкафчике.

Совет: гофрированную трубу лучше выбрать пластиковую, а не алюминиевую. Пластиковый гофр выглядит более эстетично, его легче встроить в дизайн помещения, и он не шумит, в отличие от алюминиевого.  Впрочем, последний можно замаскировать в гипсокартонный потолок, но это потребует дополнительных затрат труда, времени и средств.

На всякий случай подготовьте баллончик с герметиком – он может понадобиться для тщательной обработки стыков частей конструкции вытяжки.
