Как подключить вытяжку на кухне к вентиляции своими руками – Обзор

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

  1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
  2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
  3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
  4. Встраиваемого типа — устанавливаются внутрь гарнитура.
  5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

  • Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
  • Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
  • Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
  • Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

  • Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
  • Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
  • Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Зачем вытяжке электричество?

Понять работу вытяжной установки можно на примере обычного пылесоса. Вот как это работает:

  • над кухонной плитой располагается вытяжной зонт или козырек, куда, поступают продукты горения;
  • забор воздуха происходит благодаря работе вентилятора, который располагается внутри воздухозаборника и создает разрежение;
  • движение лопастей вентилятора обеспечивает двигатель, который питается электричеством от общей сети;
  • загрязненный воздух отводится от плиты через вытяжной канал в атмосферу или, пройдя очистку на фильтрах, возвращается в пространство кухни.

Как видно, подключение вытяжки означает непременное использование электроэнергии для работы электродвигателя. Но и это не все. Современные вытяжные агрегаты оснащаются подсветкой и, иногда, интеллектуальной системой управления для изменения режима производительности. Лампочки и микропроцессор – тоже электропотребители, и это означает, что следует позаботиться, чтобы вытяжка была безопасно и бесперебойно снабжена электричеством.

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

  • в сделанном корпусе предусмотрено 2 отверстия;
  • красным цветом обозначен клапан системы;
  • в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

  1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
  2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
  3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
  4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Save

Каким способом подключить кухонную вытяжку

Вытяжной агрегат, что установлен над варочной плитой, может функционировать в разных режимах. Это будет зависеть от способа подключения.

Вытяжка, подключенная к вентиляционной шахте

Первый способ. Самый простой способ – это подключение прибора к вентканалу, что установлен изначально. Но таким подключением нельзя создавать препятствия естественной работе отдушины. Приходится устанавливать клапанные устройства. Еще можно установить решетки, что дают возможность работать одновременно и естественной вентиляции, и вытяжному агрегату.

Второй способ. Общедомовая система вентиляции неэффективная. Каналы или имеют недостаточное сечение, или засорены. Их проходимость слабая, они не способны пропускать воздух в необходимом объёме. Тогда трубу от вытяжки целесообразно вывести на улицу. Для этого в стене прорезают отверстие.

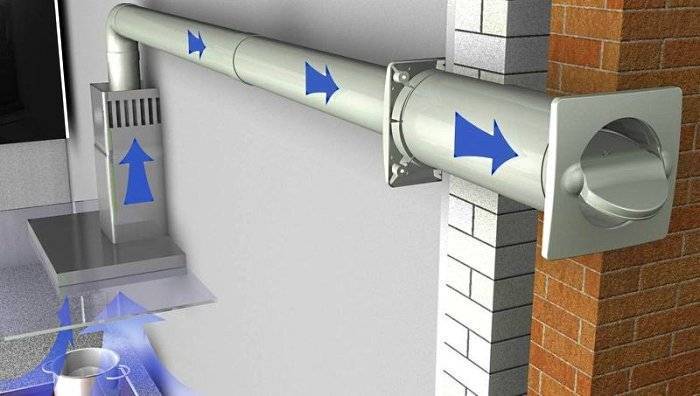

Вывод вытяжки кухни через наружную стену на улицу

Тогда требуется устанавливать обратный клапан, что даёт возможность усовершенствованной вентиляционной системе работать исключительно в нужном направлении.

Третий способ. Можно установить систему вентиляции, функционирующую по принципу рециркуляции воздушного потока. От плиты исходят испарения, но вверх поднимаются принудительно: их подтягивает вентилятор. Дальше отработанный воздух пропускается сквозь фильтры. Их комплектация может быть различной, но предназначение одно – полная очистка воздуха. Дальше очищенный воздух возвращается в помещение. Циркуляция воздуха сквозь фильтры происходит только в период приготовления пищи.

Монтируется такая вытяжка проще любых других, так что этот вариант может считаться наиболее выигрышным. Однако дополнительная фильтрация воздуха уместна лишь в ситуации, когда изначально установленная вентсистема работает нормально.

Как выбрать?

Выбирать воздуховоды следует, опираясь на несколько важных критериев.

Первое, на что следует обращать внимание при выборе такой модели – это ее производитель. Рекомендуется отдавать предпочтение брендовым моделям высокого качества

Приобретайте системы воздухоотведения в проверенных торговых точках или фирменных магазинах. Не доверяйте слишком низким ценам на подобные изделия

Действительно, качественное и надежное воздухоотведение не будет стоить слишком дешево, особенно если изготовлено из хороших материалов. В комплекте с данными продуктами должны идти такие документы, как гарантийный талон и руководство. Если же таковых не имеется, то от покупки воздуховода лучше отказаться в пользу другой модели. Выбирайте изделия с достаточным уровнем мощности. Если система воздухоотведения окажется маломощной, то вытяжка просто не совладает со своей главной функцией, и отработанный воздух не будет покидать помещение в должном количестве. Не забывайте о дизайне подобных агрегатов – они должны вливаться в интерьер.

Кроме того, выбирая идеальную модель, нужно помнить о том, какие основные функции должна исполнять вытяжка на кухне:

  • быстро и в требуемом объеме устранять лишние запахи;
  • издавать мало шума;
  • выглядеть привлекательно, чтобы вписываться в обстановку кухни.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

Как подключить вытяжку к вентканалу

  • Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.
  • Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
  • Фиксируется шкаф с продетым воздуховодом на стену.
  • Соединяется воздуховод вытяжки с вентканалом.
  • Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.
  • Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

Розетка должна быть в открытом доступе

Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Как работает вытяжка в режиме рециркуляции

Разобраться в принципе работы такого агрегата очень просто. Достаточно поэтапно проследить за очищением воздуха.

Первый этап. Воздух, пропитанный парами, другими загрязнениями, втягивается вентилятором во внутрь конструкции через ее рабочую панель.

Второй этап. Воздух на входе пропускается через фильтр-жироуловитель.

Третий этап. Воздух проходит через угольный фильтр. Тогда он становится очищенным:

  • от оставшихся загрязнений;
  • от запахов.

Четвертый этап. В корпусе агрегата имеются отверстия, через которые достаточно очищенный воздух снова выходит в помещение.

В работе системы используется приводной узел – вентилятор и двигатель. В некоторых моделях имеется сразу два двигателя; в других – по одному двигателю, зато по 2 вентилятора (варианты с усилением узла втягивания воздуха).

Если рассматривать купольные вытяжки, то там вентиляторы располагаются над фильтрами или внутри корпуса. Если агрегат встраивается в мебель, или это плоский вариант, то вентилятор устанавливается между фильтрующими элементами.

В случае подключения вытяжки к вентканалу, она будет справляться лишь с основной задачей, если естественная тяга достаточно мощная. Тогда и привод включать не потребуется. Но если речь идет о режиме рециркуляции, тогда в обязательном порядке потребуется вентилятор, потому что нужно будет приложить дополнительные принудительные усилия. Без этого испарения через фильтры не пройдут, а отклонятся в сторону. Цены на встраиваемые вытяжки

Видео: Установка встраиваемой вытяжки:

Разновидности автономных вытяжек

В продаже предлагаются кухонные вытяжки в огромном числе вариантов. Они могут отводить испарения наружу или очищать и осуществлять рециркуляцию воздуха. Разница таких систем состоит в том, будут ли установлены фильтры и вытяжные каналы.

Различия по способу монтажа

Эти агрегаты бывают таких видов:

  • крепящиеся на стену, устанавливаются параллельно варочной плите;
  • крепящиеся под наклоном, чтобы сэкономить место;
  • встраиваемые в кухонный гарнитур (в навесной шкаф);
  • крепящиеся на потолке островные модели (такой вариант удобно применять в кухнях с просторной квадратурой, когда варочная плита располагается тоже по островному принципу — в отдалении от стены).

Вытяжка, которая закрепляется на стену под углом

Выдвижная модель кухонной вытяжки

Вытяжки бывают:

  • купольные;
  • плоские;
  • лекальной формы.

Различия по материалам

Используются в разных конструктивных вариантах:

  • металл (полировка, окраска поверхности);
  • стекло;
  • пластик.

Обычно эти материалы используются в комплексе.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

  1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
  2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

Как правильно подключить вытяжку к воздуховоду самостоятельно видео

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

  1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
  2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
  3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
  4. Встраиваемого типа — устанавливаются внутрь гарнитура.
  5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Советы по выбору конкретных характеристик и моделей

Есть несколько технических характеристик, на которые рекомендуется обращать внимание. Правильный выбор позволит избежать многих проблем, возникающих во время эксплуатации вытяжки

Уровень шума. В паспорте указан уровень, полученный во время лабораторных испытаний вытяжки. Ее устанавливали неподвижно, никаких дополнительных вторичных шумов не возникало. На практике создать такие условия эксплуатации очень сложно. Вибрации корпуса агрегата передаются на шкафчики и воздуховоды, а это существенно увеличивает уровень шумности. Если вы заметили его возрастание, то надо найти и устранить причину. По паспорту уровень шумности не должен превышать 40 дБ.

Мощность

Очень важный параметр, всегда обращайте на него пристальное внимание. Согласно требованиям СНиП 2.08.01-89 в кухне объем воздуха должен меняться 6–8 раз в час, при частой готовке пищи кратность возрастает до 10–15

Теперь вам надо перевести эти общие рекомендации в кубические метры. Площадь кухни умножьте на высоту и на кратность обмена воздуха, в результате получится требуемая минимальная производительность вытяжки. При этом надо помнить, что производительность уменьшается примерно на 5% на каждый изгиб воздуховода и на каждый погонный метр его длины. Если у вас установлена вытяжка, работающая в режиме рециркуляции, то производительность падает еще на 25%.

Расчет мощности выполнить не сложно. К примеру, кухня имеет высоту потолка 2,7 м, общую площадь 15 м2. На воздуховоде есть два изгиба под углом 90°, расстояние от вытяжки до вертикальной вентиляционной шахты 2 м. Для расчета надо вначале узнать минимальную производительность вытяжки 15×2,7×10 = 400 м3/час. Теперь этот объем надо увеличить на потери в поворотах (20 + 20 = 40 м3/ч) и прямых участках (20 м3/ч), оптимальная производительность вытяжки должна быть 400+40+20 = 460 м3/ч. Но для увеличения времени использования оборудование желательно иметь запас по мощности в 25%, значит, для вашей кухни требуется вытяжка с производительностью ≈ 580 м3/ч

Сразу обращайте внимание на размеры вытяжки, желательно, чтобы эти параметры соответствовали габаритам варочных панелей, электрических или газовых плит

Размеры вытяжки должны соответствовать размерам варочной поверхности

Это самые главные технические характеристики, они оказывают решающее влияние на эффективность функционирования устройства.

Лучшие вытяжки для кухни

Есть и несколько дополнительных параметров, оказывающих влияние на удобство пользования вытяжкой.

  1. Особенности управления. Изменять режимы работы можно сенсорными экранами или кнопками. Вторые более надежные, случаи отказов и поломок почти не фиксируются. Самые современные модели могут управляться дистанционными пультами.
  2. Наличие подсветки. Абсолютное большинство вытяжек имеет такую возможность, часто она используется в качестве дежурного ночного света.

Современные вытяжки оснащены удобной панелью управления и подсветкой

Как подключить вытяжку к вентканалу

  • Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.
  • Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
  • Фиксируется шкаф с продетым воздуховодом на стену.
  • Соединяется воздуховод вытяжки с вентканалом.
  • Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.
  • Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

Розетка должна быть в открытом доступе

Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода. При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции

Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

  1. Минимальная высота подвеса над газовой плитой составляет 65 см.
  2. Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

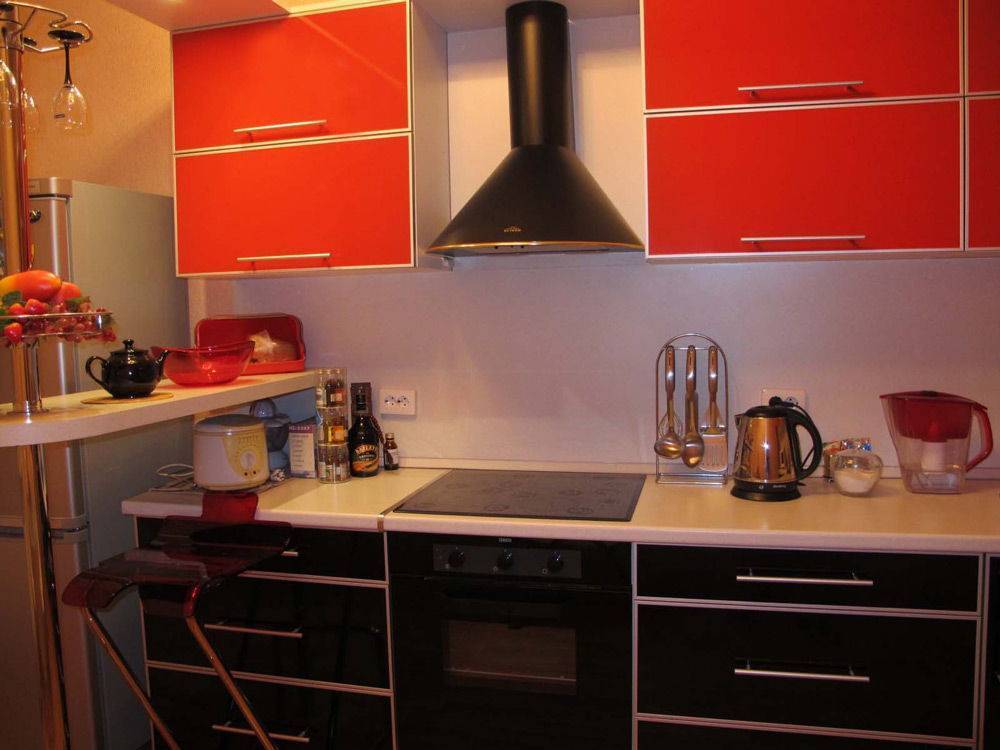

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
