Как кабель канал: как крепить к бетонной стене и потолку? Советы

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Дюбель-гвозди

1. – Перфоратор,
2. – Дюбель-гвозди,
3. – Острый нож,
4. – Уровень и карандаш,
5. – Отвёртка.

Кабель-канал – это специальный короб из пластика, который крепится снаружи стены (потолка), а внутри его пропускается проводка. Состоит канал из двух частей – первая закрепляется на поверхность, в неё вставляется провод и сверху защёлкивается пластмассовая крышка (вторая часть).

Дом, в котором идёт ремонт старый, проводка по большей части своё отжила, и пришлось её заменить. По перегородкам из газосиликатных блоков мы провод утопили в штробы и заделали их, но штробить несущие бетонные стены желания не было, и мы пустили провод снаружи по кабель-каналу.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом (фото 2). Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Вставляете провод в канал и защёлкиваете крышку (фото 3-4).

Крепление пластмассового кабель-канала к стене или потолку можно совершать до или после финальной отделки, то есть до оклейки обоями или покраски или после – как вам удобнее. Если проводки выводится сразу на несколько стен, то на углах надо использовать специальные вставки, иначе состыковать каналы будет сложно.

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Сначала отверстия делают в самом коробе через каждые 40- 50 мм

Важно! Не следует сверлить отверстия одновременно в кабель-канале и стене. Пластиковый электротехнический короб при работе дрели в ударном режиме может треснуть.
Короб прикладывают к поверхности и отмечают места крепления.
Согласно разметке, просверливают отверстия в стене.
Прикладывают кабель-канал к стене и вставляют дюбеля, далее в них забивают гвозди.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала с помощью саморезов

Этот способ отлично подойдет для тех, кто решил произвести монтаж проводки в деревянном доме или в квартире, где все стены были обшиты гипсокартоном. Здесь крепление кабель канала можно проводить с помощью специальных саморезов по дереву. Количество саморезов на определенном участке будет зависеть от того какое количество проводов будет проходить в этом канале.

Обычно для того, чтобы надежно закрепить кабель канал саморезы необходимо монтировать на расстоянии в 40 см. Это расстояние считается оптимальным. Если в вашем доме неровные стены, тогда вы легко можете уменьшить шаг крепления. Благодаря этому вы сможете значительно скрыть все неровности. Проводка в бане может крепиться с помощью этого способа.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К

Открытая проводка в коробе

Это самый лучший способ монтажа. Открытой проводка считается только по технологии укладки. По внешнему виду она непривычна. Прокладку кабелей в каналах иногда называют полуоткрытой.

К преимуществам способа относятся:

• безопасная эксплуатация;
• компактные размеры конструкций;
• простота установки;
• универсальность применения;
• широкий ассортимент фурнитуры.

Расчет размера короба для кабеля

Перед покупкой материалов нужно начертить схему расположения конструкции в квартире с указанием типа каналов, длины каждой линии. После этого определить размеры всех лотков. При расчете длины короба учитывают количество и сечение проводов.

Берется во внимание дополнительный расход материала при оформлении углов или порче короба. Рекомендуется оставлять 10% запаса по ширине и протяженности

Его хватает для добавления 2–3 проводов среднего сечения.

От параметров короба зависит его цена. Согласно ПУЭ, заполненность канала с крышкой не должна превышать 40%. Для глухих лотков этот параметр составляет 30%.

Расчет минимальных размеров короба выполняют с помощью таблицы:

Вид короба	Односекционный	Двухсекционный	Трехсекционный
10х22	10х30	10х22	10х30	15х54	10х40
Сечение провода	Число кабелей в 1 секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	4
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

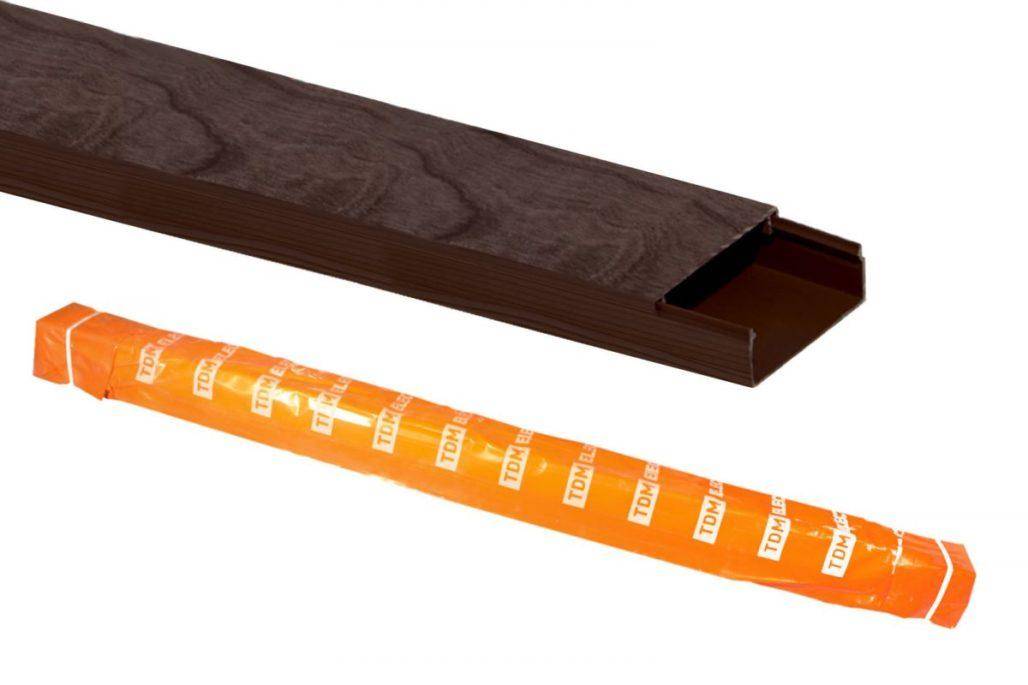

Каналы продаются в упаковках, различающихся количеством элементов и общей длиной. Для подсчета последней число изделий умножают на 2 м. Длина элемента стандартна, другие значения встречаются реже.

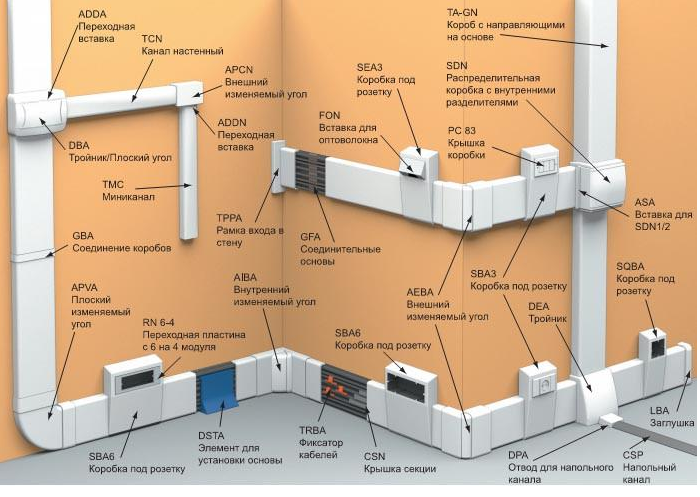

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак	Виды	Описание
место монтажа	напольные	по своей форме, виду оптимально приспособлены к установочному месту;
	магистральные
	плинтусные
цвет	выпускаются разных цветов и оттенков	гармонично вписываются в интерьер комнат
размер	разный объем канала – для одного, 2-х, 3-х и более кабелей	габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков	с одним	2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
	с двумя
материал изделия	алюминиевые	покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
	стальные	устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Этапы монтажа

Работу начинают с составления чертежей и разметки стены. После этого делают отверстия, устанавливают и закрепляют короба, помещают кабели в полость.

Схема электропроводки

На первом этапе определяют расположение элементов электропроводки в доме или квартире. Схему при наличии соответствующих знаний можно нарисовать самостоятельно. В остальных случаях придется обращаться к специалистам.

Чертеж прокладки кабель-канала

На следующем этапе составляют подробную схему, включающую все лотки, розетки, выключатели, щитки и распределительные коробки. Чертеж рекомендуется составлять с помощью компьютерной программы, выводящей трехмерное изображение.

Разметка трассы

Стены, пол и потолок размечают в местах расположения каналов и других элементов сети. Для поддержания вертикали и горизонтали пользуются уровнем и отвесом. Лазерный нивелир заменяет оба этих инструмента.

Подготовка кабель-канала

На этом этапе приобретают короба соответствующих размеров. Изделия нарезают по мере установки изделий. Нужно помнить, что каналы не комплектуются фурнитурой. Соединительные элементы придется покупать отдельно.

Для получения красивого стыка нужно сделать следующее:

1. Подготовить 2 короба. Один укладывают целиком.
2. Отрезать второй канал на нужную длину. Ту же операцию проделывают с крышкой.
3. Установить отрезок крышки на цельный лоток. Защелкивают нетронутую защитную накладку.

Укладка по трассе

Крепить электротехнические изделия можно саморезами, жидкими гвоздями, дюбелями. Крепеж желательно вкручивать в шахматном порядке. Клей наносят на обратную сторону лотка зигзагообразными линиями.

Монтаж углов и стыков

Главным требованием на этом этапе становится отсутствие выраженных зазоров между элементами после закрытия крышек. Для этого нужно несколько раз отмерить и аккуратно нарезать их ножовкой, торцовкой или стуслом.

При самостоятельном монтаже нужно пользоваться фурнитурой, скрывающей недочеты. Остающиеся после установки соединителей зазоры закрывают герметиком.

Существует и другой способ: вместо отрезания заготовок под углом подгоняют стенки оснований под полную ширину. Короба размещают внахлест.

Закрепление кабелей

После монтажа всех коробов нужно уложить провода

Перед тем как закрыть торец кабель-канала и защелкнуть крышку, важно зафиксировать содержимое лотка

При выполнении работ учитывают следующие правила:

1. Нельзя соединять в канале силовые провода. Наличие скруток повышает риск возгорания.
2. Телевизионные, компьютерные и телефонные линии нужно укладывать в отдельные лотки. Смешивание таких кабелей с силовыми не допускается.
3. Провода в коробах следует фиксировать хомутами и распорками.

Закрытие крышки

Уложив провода и подключив все элементы, электрик должен активировать подачу электричества, проверить работоспособность системы. Обнаруженные недочеты нужно устранить.

Для поиска неработающей ветки используют специальный инструмент. Если сеть функционирует нормально, защелкивают крышки кабель-каналов.

Оформление углов

В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом,
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.
