Изготовление бака для банной печи своими руками

Изготовление дымохода

Разберем подробно процесс изготовления основных конструкций дымоходов своими руками.

Из кирпича

Робота разбита на несколько основных шагов. В первую очередь потребуется выполнить подготовительные работы.

Материалы и инструменты

Для работы потребуется приготовить:

• мастерок;
• кельму;
• строительный уровень;
• раствор из шамотной глины или простой глины с песком;
• достаточное количество огнеупорного кирпича;

Труба на печку в баню из кирпича потребует провести работы в определенной последовательности.

Пошаговая инструкция

В зависимости от типа дымохода потребуется выполнить разные виды работ. Разберем подробно кладку дымохода одновременно с кладкой печки (насадный тип трубы вентиляции).

Устройство кирпичного дымохода для банной печи

Инструкция по изготовлению:

1. От фундамента начинаем выкладывать шейку трубы. Кирпичи следующего ряда должны перекрывать стык кирпичей нижнего слоя. Для этого чередуем укладку целого кирпича с половинкой. Размер дымохода выбираем 140 мм. Поднимаем кладку на 4-5 рядов;

   Схема кладки дымоходной трубы из кирпича в бане

2. Дальше продолжаем кладку также, выдерживая толщину раствора между кирпичами до 35 мм, выполняем разделку шва. Такая толщина позволяет сглаживать температурные колебания;
3. На уровне 9-10 ряда оставляем полость для установки шибера. Дальше продолжаем кладку до плиты перекрытия.
4. Через перекрытие выкладываем основную трубу, заматываем ее минватой;

5. Перед выходом на улицу немного расширяем трубу. Выдвигаем кирпичи на треть. Затем уменьшаем дымоход до основного размера, проходим через конструкцию крыши и доводим трубу на 8 рядов ниже заданного уровня;

   Распушка

6. Эти 8 рядков необходимы для кладки верхушки трубы. Первый рядок выкладываем по основной схеме. Следующие 7 рядов выкладываем с расширением трубы на треть толщины кирпича.

   Выдра

7. Остается заделать место выхода на крышу слоем тепло и гидроизоляции.

Монтаж дымохода бани из кирпича готов.

Материалы и инструменты

Труба для банной печи из стальных труб потребует купить:

• заготовки для трубопровода необходимого диаметра;
• хомуты для крепления;
• защитный козырек;
• готовую гильзу для изоляции места прохода через перекрытие;
• минеральную вату;
• рубероид или детали жесткой кровли.

Пошаговая инструкция

Работы выполняются в несколько этапов;

1. Перед началом установки защищаем стены слоем теплоизоляции. Для этого можно использовать пенопласт плиты с зеркальной наружной поверхностью с внутренним слоем минваты.

   Теплоизоляция стены

2. На выходную трубу из печи монтируем первый короткий отрезок с шиберной заслонкой. Прикрытый шибер делает воздушную смесь обедненной кислородом и дрова постепенно тлеют. Такая конструкция позволяет экономить дрова.
3. Трубы соединяются в раструб, для уплотнения стыков используем асбестовый шнур. Обязательно устанавливайте стыки по направлению выхода дыма. На стыках закрепляем трубы хомутами и крепим их к стене.

4. В месте прохода через плиты устанавливаем теплоизоляционную гильзу, проводим трубу и заделываем отверстие асбестовым шнуром и отделкой.

   Вариант 1

   Вариант 2

5. В месте выхода через крышу, делаем отверстие по диаметру трубы, надежно закрепляем трубу растяжками и хомутами. На трубу можно надеть уплотнительное резиновое кольцо или обмотать шнуром из асбеста. Утепляем проход, закрываем листом металла, заделываем слоем огнеупорного герметика, сверху укладываем покрытие крыши.
6. Доводим трубу до необходимой высоты, раскрепляем при необходимости растяжками.
7. Устанавливаем защитный козырек.
8. Все места стыков обтягиваем широкими хомутами.

Монтаж дымохода банной печи из стальных труб окончен. Продлит срок службы дымохода из разных материалов своевременное и полное обслуживание и ремонт.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

Общая информация

Сегодня на рынке представлен большой ассортимент банных печей с баком для воды. Модели отличаются друг от друга уровнем мощности и конструктивными особенностями. Из общих черт можно выделить наличие ёмкости для нагрева жидкости и возможность топки твёрдым топливом, например, дровами, каменным углем или торфом.

Такое оборудование можно приобрести в магазине или собрать самостоятельно, опираясь на чертежи и видео с мастер-классами. Прежде чем приступить к изготовлению нагревательного прибора своими руками, нужно ознакомиться с существующими вариантами печей, а также изучить все этапы строительства.

В этом видео вы узнаете, как работает печь для бани с баком для воды:

Конструктивные особенности

Основным предназначением таких устройств является обогрев помещения в течение конкретного промежутка времени.

Чтобы печка обладала максимальной теплоотдачей, её стоит оснастить следующими атрибутами:

1. Каменка — предназначена для поддержания стабильной температуры, что происходит за счёт крупных камней, вбирающих в себя тепло от горящего топлива.
2. Топливник — место для закладки дров, в нём же осуществляется выделение теплоэнергии. Нередко в него помещают колосниковую решётку, чтобы зола могла осыпаться вниз.
3. Теплообменник — способствует нагреву жидкости во время топки.
4. Зольник — область под решёткой, где собираются продукты горения.
5. Бак для воды — ёмкость, куда заливают влагу.

Смотрите так же: как сделать теплообменник для печи своими руками.
Указания на картинке помогут быстрее разобраться с чертежом

Большинство отопительных приборов этого типа работают по следующему принципу: в топку помещают твёрдое топливо и поджигают, затем установка постепенно нагревается, её стенки передают жар воздуху в помещении, а теплообменник — воде. В парной довольно быстро поднимается температура, но стоит отметить, что держится она недолго. Поэтому придётся периодически подкладывать в топливник дрова.

Устройства длительного горения имеют преимущество над традиционными печками. Они отличаются способностью обеспечивать долгую теплоотдачу и не нуждаются в частом подкидывании топлива. Такие приборы отлично подойдут для обогрева частных домов, ведь добавлять в печь дрова придётся не чаще одного раза в 15-20 часов. Эти установки работают по иному принципу, особенностью которого является обратное направление горения (сверху вниз).

Пошаговая инструкция кладки печки из кирпича:

Требования к постройке

Для сборки лучше выбрать вариант печки, отличающийся простотой монтажа и использования, а также экономичностью, компактностью и симпатичным внешним видом. В качестве твёрдого топлива рекомендуется использовать щепки, сухие ветки и древесину, которых на дачных участках обычно можно найти в избытке.

Также при изготовлении необходимо учесть все обязательные требования, которым должны соответствовать все банные печи:

• высокопрочное покрытие и толстые стенки корпуса;
• встроенный механизм управления теплообменом;
• тепло- и парогенератор, которые позволят регулировать мощность системы.

Печь должна иметь бетонное основание

При соблюдении этих требований, удастся собрать устройство, способное обеспечить помещение необходимым уровнем прогрева.

Также важно не забывать о требованиях пожарной безопасности:

• печь должна иметь прочный фундамент из бетона или кирпича;
• стенка для дверцы произведена из негорючего металла;
• устройство должно обладать ровным покрытием;
• боковые стороны конструкции расположены на расстоянии не менее полуметра от стен и горючих предметов;
• напольное покрытие около установки огнеупорно;
• промежуток между дверцей и противоположной стеной составляет не менее 50 см.

Стоит отметить, что опытные банщики рекомендуют использовать для растопки каменный уголь и брикеты из торфа. Отлично подойдут дрова из древесины ольхи и берёзы, но только сухие — это ускорит процесс нагрева воздуха в помещении. От поленьев хвойных пород лучше отказаться, в процессе горения они выделяют слишком много копоти и сажи, а это способствует быстрому загрязнению внутренностей печки и дымохода.

Материал для емкости

В былые времена самым популярным материалом был чугун. Конечно, нагреваться он будет несколько дольше, но зато и температура будет держаться лучше. Немаловажным фактором является устойчивость чугуна к коррозии и большой срок эксплуатации. Но чугун материал тяжелый и под такую емкость понадобится мощная опора.

Чугунная печь с баком.

Черный металл для этих целей сейчас практически не используется из-за склонности к коррозии и большой вероятности деформации при резких перепадах температур.

Универсальным материалом заслужено считается нержавеющая сталь. Данный металл не боится коррозии и обладает относительно небольшим весом. Для того чтобы сварить бак большой емкости достаточно листа толщиной 1,5 – 2 мм. Во время перепадов температуры такие емкости не деформируются.

На видео в этой статье показано мнение специалиста.

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

• устойчивость к повреждениям;
• хороший уровень теплоотдачи;
• быстрый нагрев помещения;
• минимальное расширение при нагреве;
• использование любого типа топлива;
• минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Подготовка теплового агрегата

Если вы планируете смастерить теплообменник для печи кирпичной, он должен быть из листовой стали/труб, не превышающих по толщине 5 мм. Это обеспечит оптимальную степень подогрева воды и ее хорошую циркуляцию в системе обогрева. Если вы знакомы со сваркой, то сможете изготовить теплообменник полностью своими руками, не имеете опыта — поручите сварку специалисту, но при этом также самостоятельно подготовить все детали конструкции. Рассмотрим процесс конструирования теплообменника из стали.

Первым делом делаем заготовку листового металла. Форма будущей конструкции: цилиндрическая (для верхней емкости) или в виде параллелепипеда (для бака внизу). Все соединяется трубами между собой.

Устройство печи с баком для воды

Соединяем детали теплообменника так, чтобы зазоры у стыковочных швов были минимальными. Размер печной конструкции, диаметр труб выбираются исходя из размеров банного помещения.

Затем прихватываем все заготовки сварочным аппаратом, стараясь делать все аккуратно и точно. Проверив точность выполненных наметок, можно приступать к основным сварочным работам. После их окончания обязательно проверьте качество швов. Для этого выполняем пару действий:

1. Привариваем нижнюю трубу к емкости.
2. Наполняем емкость водой.
3. Подсоединяем выходное отверстие к емкости.
4. При помощи монометра вводим в систему сжатый воздух.

И проверяем качество выполненной работы — в случае наличия изъянов система даст течь. Тогда придется повторно брать в руки сварочный аппарат.

Теперь можно заняться выносным баком. Емкости объемом до 120 литров будет вполне достаточно. Крепить ее необходимо таким образом, чтобы она располагалась выше уровня печи. Ниже представлена краткая инструкция по установке выносного бака:

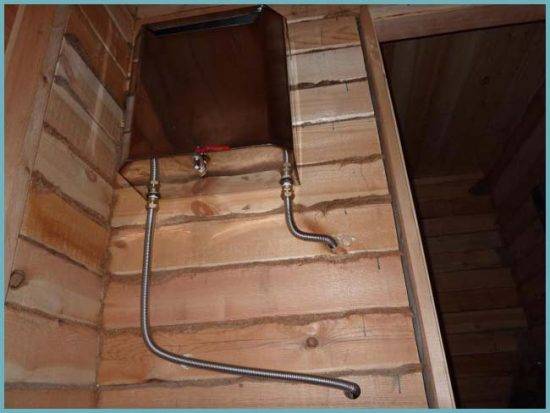

Размещение бака для воды

1. Определяем место для монтажа бака. Можно закрепить его как в парной, так и в моечном отделении.
2. Поскольку не рекомендуется крепить бак непосредственно к деревянной стене, то используем в качестве основы рейку, подогнанную под ширину бака. Фиксируем ее на стену гвоздями.
3. Крепим бак к рейке саморезами/дюбелями, вгоняя их в специальные отверстия на задней стенке емкости для воды.
4. Подсоединяем четыре патрубка бака. К патрубку для заполнения водой крепим обратный клапан; к патрубку с вытекающей горячей водой присоединяем кран из моечного отделения. Оставшиеся два патрубка подсоединяем к теплообменнику
5. На трубопровод, ведущий от бака к теплообменнику, подключаем кран для удаления воды из системы.

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

1. Широкий функционал. Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
2. Высокий КПД. Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
3. Эргономичность. Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
4. Пожарная безопасность. Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
5. Комплектация. Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
6. Эстетичность. Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Теплообменник для бани: что означает и как работает

Теплообменник представлен в виде отдельного пространства с топливом для нагревания холодной воды, поступающей по трубам либо к радиатору, либо к навесному баку.

Все теплообменники, независимо от своего положения, работают по одному принципу — естественное циркулирование жидкости под давлением, возникающим из-за разницы температур. Вода, нагретая в теплообменнике, поступает в бак для воды (в комнате отдыха или моечном отделении). Таким образом, печь в бане выполняет сразу пару функций:

1. Обогрев помещений.
2. Подогрев воды для мытья.

Схема подогрева воды для бани

Такая система значительно упрощает процесс обустройства бани: не нужен дополнительный обогрев для ее помещений, отпадает необходимость в дополнительном подогреве бака для душевой комнаты.

Традиционно теплообменники делятся на два вида: навесной и встроенный. Мастера предпочитают второй вариант — бак, расположенный между топкой и кожухом и соединенный с выносным баком при помощи труб (расположенные рядом с топкой трубы должны быть медными либо изготовленными из нержавейки).

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

• Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
• Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
• Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
• Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
• Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
• Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
• Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

• Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
• Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
• Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.
