Правильная вентиляция в бане: в парилке не нужен угар. Рассмотрим схемы в русской бане и каркасных стенах

Монтаж

Сделать магистраль для вентилирования различных банных помещений можно своими руками. Для этого нужно составить проект, подготовить расходные материалы, инструменты, выполнить работы.

Подготовка и проектирование

Принципы сборки системы вентиляции:

Воздух в помещения должен поступать, выводиться в равном объеме

Чтобы регулировать поток, рекомендуется установить специальные заслонки.
Дефлектор нельзя размещать выше чем на 50 см над кровельным покрытием.
Для принудительной системы важно установить поверх выходного канала решетку.
Для саун лучше комбинировать принудительную систему вентилирования с естественной.. Правила монтажа:

Правила монтажа:

  1. На вентиляционные окошки навесить дверцы, которые будут оборудованы специальными заслонками.
  2. Пока помещение не прогреется, задвижки нужно закрывать полностью.
  3. Вытяжка должна быть расположена на расстоянии от потолка, чтобы сырость не скапливалась в помещениях.
  4. Отдушины нужно изготавливать после декоративной отделки стен.

Материалы и инструменты

Расходные материалы, инструменты:

  • металлические или деревянные решетки для выходов, входов магистралей вентилирования помещений;
  • пакля или мох для заделывания щелей в стенах сруба;
  • листы оцинкованной стали;
  • специальный вентилятор;
  • засовы, решетки;
  • вентиляционные клапаны;
  • короба для вентиляции;
  • антимоскитные сетки;
  • герметик, монтажный скотч;
  • молоток, плоскогубцы, ножницы по металлу;
  • болгарка, дрель, шуруповерт, бензопила.
  • хомуты, крепежные элементы.

Пошаговое выполнение работ

Чтобы собрать магистраль для вентилирования банных помещений, нужно выбрать рабочую схему:

  1. На расстоянии 50 см от пола рядом с печь расположить входное окошко. Вытяжное отверстие с вентилятором располагается на 30 см ниже потолка на противоположной стене.
  2. Два окошка нужно расположить на стене, которая находится напротив печи. Первое должно быть расположено на 30 см над полом, второе — ниже потолка на 30 см.
  3. Разместить входное отверстие на высоте 20 см от пола за печкой. Второе окно нужно расположить на противоположной стене, на расстоянии 20 см ниже потолка. Рекомендуется оборудовать его вытяжкой.

Планирование вентиляционной системы бани: тонкости и нюансы

Прежде чем приступить к выбору схемы вентиляции в бане и устройству её конструкции своими руками, нужно разобраться в тонкостях и нюансах проектирования.

При постройке любой бани – вентиляция бани и её принципиальная схема закладывается в процессе постройки. Вопрос «как сделать вентиляцию в бане» должен решаться ещё на стадии проектирования.

Вентиляционные каналы предбанника, моечной, парной, комнаты отдыха и проёмы для притока свежего воздуха и удаления смеси угарных газов с отработанными влажными и горячими воздушными массами должны быть проложены на соответствующих этапах строительства. Задвижки и решётки для регулирования размеров приточных и вытяжных отверстий и сечений вентиляционных воздуховодов устанавливаются уже на стадии финишной отделки помещений.

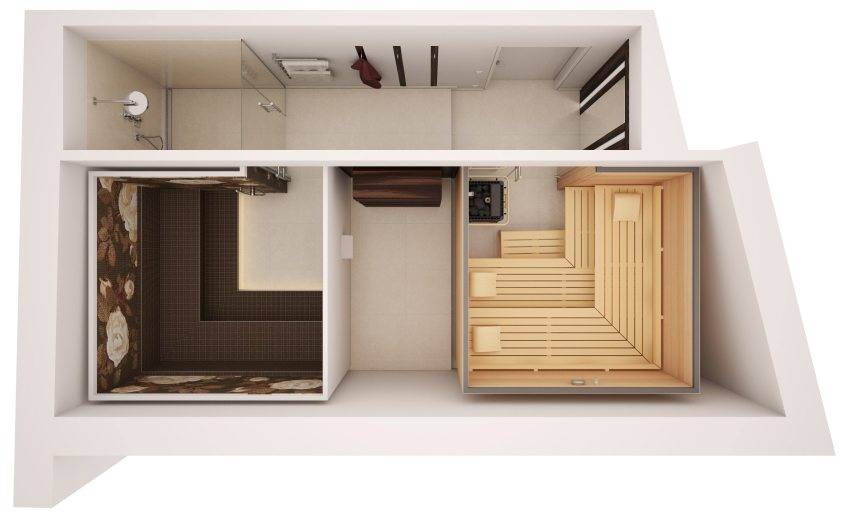

Планирование вентиляционной системы необходимо осуществить еще на стадии разработки дизайн-проекта банного помещения

В основном, функционирование вентиляции бани зависит от двух факторов:

  • размеры вентиляционных отверстий – как приточных, так и вытяжных – которые определяются объёмом помещения, будь то предбанник, моечная, парилка или комната отдыха;
  • взаиморасположение вентиляционных отверстий.

Размеры вентиляционных отверстий

Размеры вентиляционных отверстий зависят от объёма конкретного помещения: предбанника, парилки, моечной или комнаты отдыха. Очень важны как точный расчёт размера этих проёмов, так и обеспечение возможности его изменять. Для регулировки просветов в проёмах устанавливают дверцы-задвижки и решётки.

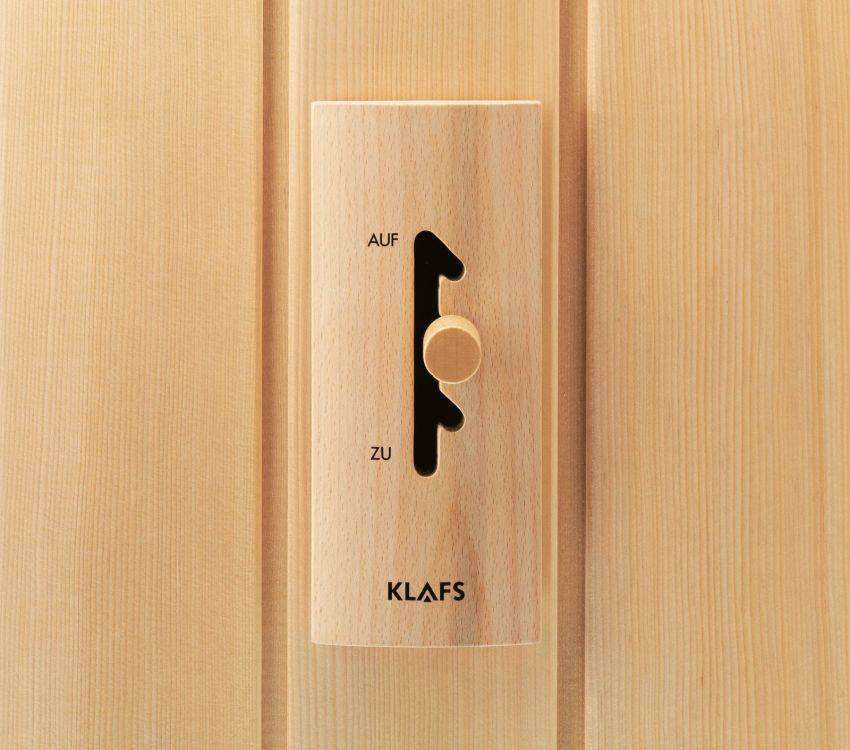

Вентиляционное отверстие с бегунком для регулирования объема притока свежего воздуха

Необходимо учесть, что при больших размерах вентиляционных окошек будет сложно нагреть помещение до правильной температуры. Возникнет либо опасность постоянного перерасхода топлива и электроэнергии, либо трудности с регулировкой сечения вентиляционных каналов, то есть, расстояния, на которое нужно будет своими руками открыть каждый проём.

Если же площадь вентиляционных отверстий недостаточна, температура, влажность воздуха и концентрация угарного газа в помещении могут подняться до критических величин.

Оптимальный размер вентиляционного проема высчитывается из расчёта 24 кв.см на 1 кубометр объема помещения

Взаиморасположение вентиляционных отверстий

Действие любой системы вентиляции основано на замещении масс нагретого воздуха, приходящих в движение под давлением воздуха, поступающего снаружи – более холодного и тяжёлого

Важно обеспечить возможность регулировать направление потока тепла, исходящего от печи, установленной в бане. Вентиляция в парной часто оснащается не одним приточным отверстием, а двумя именно по этой причине

Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины.

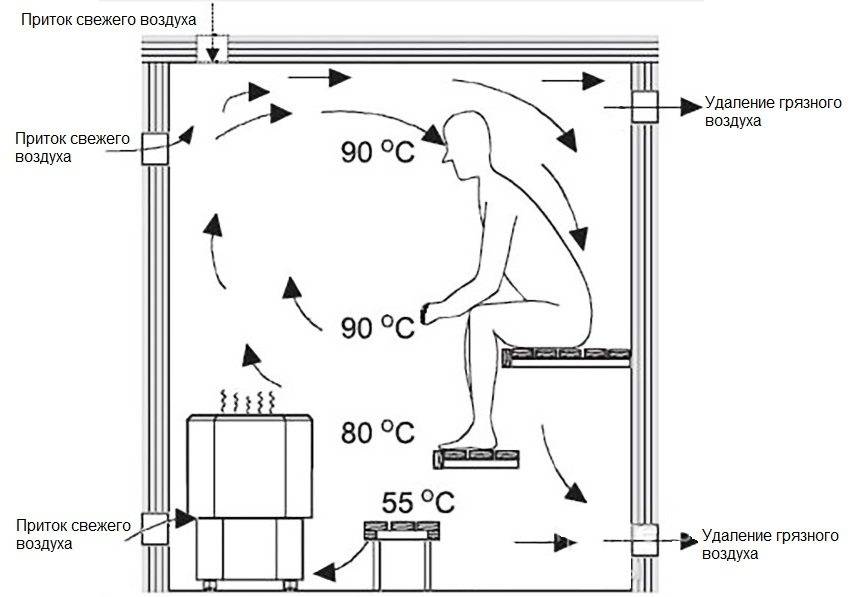

Схема размещения внутри парной вентиляционных отверстий для притока свежего и удаления загрязненного воздуха

Виды

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

Особенности

Вентиляция в бане может быть выполнена различными способами.

От ее присутствия зависит:

  • распределение потоков тепла внутри;
  • комфорт и безопасность моющихся;
  • период эксплуатации здания.

Там непрерывно концентрируется вода и пар, дерево активно вбирает их в себя. Даже если просушивать здание периодически, не налаживая постоянное движение воздуха, эффект окажется недостаточно сильным. Чтобы не было сырости, требуется создать пару вентиляционных окон – одно служит для ввода чистого воздуха снаружи, а другое помогает выйти разогретому, вобравшему много воды. Подбирая местоположение проемов, меняют участки, которые особенно интенсивно проветриваются. Использование в парилке и предбаннике пары выходных отверстий подчас улучшает ориентацию потока воздуха в требуемом направлении.

Конечно, большое значение имеет и величина каждого окна, и возможность отрегулировать просвет. На них ставят задвижки, открываемые полностью или частично. Расчет объема вентиляционных отверстий отталкивается, в первую очередь, от площади помещений бани. Если сделать их слишком крупными, на полу и в мойке плесень никогда не появятся, но парная будет нагреваться очень долго, расходоваться при этом будет необычайно много топлива либо электрической энергии. Слишком узкие окна не позволят воздуху внутри охладиться или стать суше.

Категорически недопустимы все отклонения от нормальных параметров, которые позволяют исключить возникновение мощных температурных перепадов – это не только создает дискомфорт, но и может спровоцировать проблемы со здоровьем. Совсем исключить различие температуры потоков невозможно, требуется только ограничить их величину. Нормальные вентиляционные системы формируются в ходе сооружения бани, при этом делают каналы и готовят проемы. Окошки монтируют только после того, как будет выполнена декоративная обшивка здания. А потому придется ввести в проект бани информацию об устройстве вентиляционных каналов.

В большинстве случаев вентиляционные проемы делают строго одинаковыми. Выходное отверстие можно сделать крупнее входного, однако по правилам безопасности оно не может быть меньше первого. По тем же причинам иногда прибегают к парным выходным окошкам. В качестве управляющих элементов стоит применять не дверцы, а задвижки, при закрытии которых невозможно сохранение щелей. Когда парная прогревается в первый раз, задвижки запирают на 100% до тех пор, пока воздух не достигнет нужной температуры.

Применение элементов с управляемым положением полезно и потому, что величину притока воздуха нужно регулировать сообразно сезону. Когда на улице стоят отрицательные температуры, даже совсем небольшая струйка воздуха приносит много холода. Оттого открывать вентиляционные окна полностью не следует. Поперечные сечения таких окон в среднем должны составлять 24 кв. см на 1 куб. м внутреннего объема. Но это только предварительные цифры, и при сомнении в полученном результате стоит обратиться к квалифицированным теплотехникам для расчетов.

Категорически нельзя ставить вентиляционные окна на одной высоте или даже прямо напротив друг друга, поскольку это не позволит прогреть весь воздух в бане в достаточной степени. Кроме того, такая конструкция не даст равномерно смешать воздушные массы, а значит, потребуется основательно рассчитать точность расположение вентиляционных элементов. Вытяжные окошки рекомендуется помещать чуть ниже потолка, потому что воздух после нагрева сразу устремляется наверх.

Как сделать естественную вентиляцию своими руками?


Как сделать естественную вентиляцию своими руками?

Самый простой и недорогой вариант – это естественная вентиляция в парилке, который может сделать, практически любой человек.

  • В действительности вам нужно определиться с расположением каналов и проделать их в стенах вашей парилки. Предварительно необходимо закупить или сделать заглушки самостоятельно. Почему сначала выбираем заглушки? Потому что от их размера, от их формы (квадратные они будут или круглые) зависит то, какие будут отверстия. И самое главное, что они должны плотно сидеть, если необходимо будет полностью перекрыть подачу кислорода в отапливаемое помещение. Кстати, заглушки должны быть не только с внутренней стороны, но и с внешней.
  • Далее начинаем проделывать отверстия. Оборудование для данных работ, придется выбирать исходя из строительных материалов, которыми вы пользовались при постройке баньки. Если мы говорим о срубе, то здесь нам поможет мощная низко оборотистая дрель, со специальными насадками (коронками), которые можно подобрать по-нужному вам размеру. Опять же, исходя и выбранных заглушек… Видео, как сверлить окошки металлической коронкой – достаточно много в сети. Если же отверстие будет квадратным, то по отмеченному рисунку можно пройтись специальным сверло, а края в последствии выровнять лобзиком или стамеской.
  • После того, как каналы сделаны – необходимо внутри по их периметру разложить изоляционный материал: фольга, мин. вата или полиэтилен. После чего вставляем в отверстие трубу – металлическую, можно полипропилен. Трубу, работающую на вытяжку изолировать необязательно, но желательно.

Устройство вентиляции в бане из блоков

В отличие от кирпича, в газоблоках нельзя прокладывать простые вентканалы, потому что блоки газопроницаемы. Ликвидировать эту проблему можно так:

  • поставить короб из оцинкованной стали (но его придется утеплять, чтобы конденсат не скапливался);
  • все-таки сделать вентканал в газоблоках, но выложить его изнутри кирпичом.

Вытяжные каналы выводятся через крышу. Приточные выводятся невысоко над грунтом.

ВАЖНО! Чтобы наружные стены держали тепло, вентиляционные каналы нужно вести по внутренним стенам и перегородкам.

Вытяжка

Для естественной вытяжки берутся воздуховоды диаметром 15 см, для принудительной — 13 см. На выходе в помещение делается отверстие с припуском 1 см (14 или 16 см), труба в нем крепится с помощью раствора. Вытяжные воздуховоды должны быть и в парилке, и в моечной, и в комнате отдыха. В парилке можно сделать два вытяжных отверстия на разной высоте напротив печи, в остальных помещениях — по одному. Желательно вставить в воздуховоды вентиляторы. Приточный воздуховод желателен хотя бы один, под печку.
