Что нужно знать о вентиляции в бане: схема и устройство для русской бани и сауны, для пола и парилки. 10 разных схем

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога

Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам, которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

Принцип действия вентиляции базируется на законах физики. Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии. А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды

А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Для чего нужна вентиляция пола в бане

Схема вентиляции с притоком воздуха из подпольного пространства

Учитывая, что парная — это помещение с постоянным высоким уровнем влажности, то наличие естественной вентиляции пола здесь отвечает за следующие рабочие моменты бани:

  • Хороший обмен воздушных масс в помещении парной. То есть, пар в бане может смешиваться с кислородом, тем самым распределяя оптимальную температуру в комнате по всему её периметру.
  • Отличная вентиляция пола и помещения парной после принятия банных процедур. Помещение проветривается и достаточным образом насыщается свежим воздухом.
  • И самое главное — просушка всех деревянных поверхностей (включая пол), что препятствует появлению грибка. А это в свою очередь продлевает срок жизни всех деревянных покрытий в парилке. Кстати, это касается в первую очередь русской бани, которая подвергается усиленному воздействию влаги на все деревянные плоскости.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

принцип размещения окон воздуховодов;
размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными

При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.. Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива

Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

  • Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
  • В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
  • Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

  • столярные/промышленные инструменты;
  • гофрированные трубы (необходимая длина – 150 сантиметров);
  • вентиляционные решетки;
  • специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

  • проделывание отверстий между черновым/финишным напольным покрытием;
  • выведение на крышу вентиляционной трубы;
  • установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Какой должна быть печь

Описывая обустройство парной, мы не можем обойти стороной вопрос печи. Это тоже спорный и болезненный для многих вопрос. Никто не станет возражать, что кирпичная печь оптимальна для кондиций русской бани, но на практике поставить ее возможности есть далеко не у всех. Поэтому народ склоняется к металлической печке.

А если она без обкладки камнем или кирпичом, то у нее все характеристики заточены под сауну — быстрый и мощный нагрев, быстрое остывание, трудности регулировки температуры.

Но решает ли все проблемы экран из камня или кирпича? Если все сделано грамотно, а сама печка еще и чугунная, то владелец вполне может рассчитывать на получение кондиций русской бани. Ведь главное в печи — это ее способность одновременно не слишком перегреть воздух в парной, умудрившись нагреть камни внутри каменки до нескольких сот градусов, чтобы с них получился легкий, мелкодисперсный пар.

Есть еще один вариант: электрокаменка с парогенератором. Вы получаете возможность на свое усмотрение выбирать режим, в том числе и русской бани, выставляя нужные градусы и включая электрический парогенератор.

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)

Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Тонкости обустройства

Устройство вентиляционной системы зависит от многих факторов. Так воздухообмен в каркасной бане, в бане из блоков и в деревянной бане отличается. Плюс большую роль играет схема расположения и размер воздуховодов и отверстий. Но для начала разберем виды вентиляционных систем.

Виды систем

Естественный воздухообмен — в данном случае имеется в виду не отсутствие вентиляции, а ее работа без посторонней помощи. Подача воздуха регулируется вручную, задвижками. Вариант хороший, но он больше подходит для обособленных зданий, к примеру, когда баня делается из сруба стоящего на берегу реки;

Для естественного воздухообмена нужны широкие каналы.

Принудительная система — здесь приточная и вытяжная вентиляция оборудуются электрическими нагнетателями и вытяжками (вентиляторы). Эффективность такой системы на порядок выше. В деревянной бане ее монтируют по желанию, а в каркасных и блочных сооружениях это обязательный атрибут.

Схема принудительной вытяжки.

Схемы воздухообмена парилки

Чаще всего приток воздуха обустраивается рядом или неподалеку от печи. Если печь стоит рядом с входной дверью, то вместо отдельного вентиляционного канала, под дверным полотном оставляется зазор размером 20–30 мм, через который идет подсос воздуха.

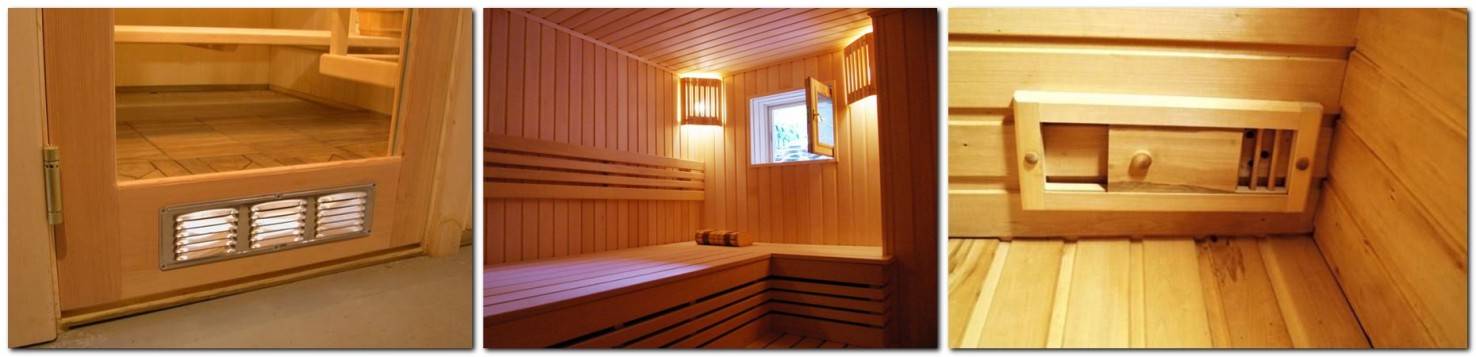

Иногда вентиляционное отверстие с задвижкой делается прямо в нижней части дверного полотна. Но в любом случае, при отсутствии отдельного вентиляционного канала предбанник должен хорошо вентилироваться, так как воздух будет поступать именно оттуда.

  1. На схеме ниже показан вариант обустройства вентиляции, где вытяжка делается примерно на одном уровне с притоком. Разогретый свежий воздух огибает все помещение и, постепенно остывая, уходит через вытяжку. Сауна с ее сухим паром под эту схему подходит отлично, а вот в русской бане она работает хуже;

Схема с нижней вытяжкой больше подходит для сауны

  1. Следующая схема используется в помещениях, где одна из стен граничит с улицей. Проблема в том, что когда приток находится далеко от печи, холодный воздух стелется по полу и он будет прохладным. Поэтому здесь желательно на приток ставить вентилятор и включать его кратковременно;

На приток желательно ставить вентилятор.

  1. Следующая схема больше подходит для каркасных и блочных сооружений стоящих на бетонном фундаменте и имеющих бетонные полы. Здесь поверх бетона монтируется деревянный настил с отверстиями. Если на вытяжку поставить мощный вентилятор, то горячий воздух, огибая помещение, будет уходить через пол, тем самым обогревая его;

Вентиляция через пол требует обустройства принудительной вытяжки.

  1. Вытяжка через поддувало печи чаще всего используется в русской бане. Печь здесь устанавливается прямо в парилке, а приток монтируется напротив, обычно под лавками. При этом в помывочной и предбаннике должна быть отдельная вытяжка, пускать все через парилку нежелательно, там и так влажности много.

Схема вытяжки через поддувало печи характерно для русской бани.

Пример обустройства системы

Обустраивать мы будем вентиляцию в бане из сруба, но на этом примере можно смонтировать вентиляционную систему по любой схеме. Приводить пошаговое руководство нет смысла, так как для каждой бани оно будет свое. Поэтому на фото я покажу монтаж основных узлов системы.

ИллюстрацииРекомендации
Заводим трубу.

Пластиковая канализационная труба будет оптимальным вариантом для воздуховода. Материал не боится влажности, плюс цена копеечная.
Чтобы прорезать круглое отверстие в деревянной стене используются специальные коронки. На видео в этой статье есть инструкция по обустройству.

Тройник.

Обычно приток заводится в предбанник, а дальше устанавливается тройник и воздуховоды, идут по разным помещениям.

Обогрев пола.

Для обогрева пола верхний воздухозаборник можно соединить трубой с подполом. Правда здесь лучше установить вентилятор и задвижку.

Вход через пол.

В каркасных банях и в банях на столбчатом фундаменте удобно заводить приток через пол. На фото слева показан такой ввод.

Заглушка.

Если заводите приток через пол, то не забудьте поставить заглушку, желательно с сеткой, иначе все мыши будут у вас в бане.

Утепление трубы.

Трубу вытяжки нужно обязательно утеплить, в противном случае внутри будет оседать конденсат и стекать по трубе в парилку.

Вентиляторы.

Как на приток, так и на вытяжку желательно ставить вентиляторы. Но сюда нужно ставить исключительно влагостойкое оборудование.

Обустройство приточных и вытяжных отверстий

Проектируя баню нужно сразу предусмотреть расположение отдушин в стенах или фундаменте. Их проще будет сделать в процессе строительства, а не пробивать после его завершения. В случае с принудительной вентиляцией их размеры не особо важны, так как обеспечивать нужный воздухообмен будет вентилятор рассчитанной мощности.

Проще заложить отрезок трубы при заливке в фундамент, чем высверливать продух в застывшем бетонеИсточник readmehouse.ru

Другое дело, как правильно сделать вентиляцию в парилке бани, если использование механизмов не предусмотрено. Для хорошего естественного воздухообмена сечение приточного отверстия должно быть достаточным. Его рассчитывают по нормативу, который регламентирует зависимость этого сечения от объема помещения. На каждый кубометр вентилируемого пространства необходимо закладывать продух с площадью сечения 24 см2.

Если взять наш пример с парилкой 2х3х2,2 м, то её объем будет равен 13,2 м3. Умножив его на 24 получим 317 см2. Чтобы определить диаметр круглого отверстия с такой площадью, используют преобразованную формулу площади круга: делят её на число Пи и извлекают из полученного значения корень квадратный. Радиус нашего отверстия получается равным 10 см, соответственно его диаметр должен быть 20 см.

Радиус находят по обратной формуле площади кругаИсточник ds04.infourok.ru

Ещё проще найти длину стороны квадратного отверстия – оно будет равно примерно 18 см. Стороны прямоугольника подбираются также в соответствии с площадью сечения – например, 10х32 см.

Для обустройства круглых продухов используют стальные или пластиковые трубы соответствующего диаметра или чуть больше, а каналы в стене прямоугольной формы делают в виде деревянных коробов из досок.

Вытяжное отверстие, как уже упоминалось, следует делать больше приточного. Зазоры между стеной и стенками канала заполняют паклей, другим утеплителем либо запенивают.

Ещё один важный момент в таком деле, как сделать отдушину в бане – это защита с внешней стороны от проникновения в канал насекомых, грызунов, мусора. Для этого снаружи отверстие перекрывают сеткой или решеткой.

Вентиляционная решетка с сеткой от насекомыхИсточник www.video-sovety.ru

А внутри для регулирования интенсивности воздушного потока устанавливают задвижки, частично или полностью перекрывающие отверстия, когда это необходимо. Например, зимой тяга из-за огромной разницы между низкой температурой уличного воздуха и высокой в бане, возрастает настолько, что холодные потоки не успевают нагреваться от печи и быстро выстуживают помещение. Её уменьшают с помощью задвижки, оставляя лишь небольшую щель или совсем перекрывая отдушину на время принятия процедур.

Вентиляция бань: в чем отличия

Вкратце рассмотрим чем отличается вентиляция бань из разных материалов.

Бревенчатая баня

Вентиляция в бане из бревна традиционно осуществлялась за счет естественных щелей между бревнами и залпового проветривания. Сегодня это может по желанию дополняться воздуховодами и принудительной вентиляцией.

Каркасные бани

Нуждаются особо в вентилировании по причине полной герметичности стен, к которой стремятся при их строительстве. Иногда лучше предпочесть принудительную вентиляцию. Все отверстия должны закладываться на уровне проекта, так как делать вентиляцию в каркасной бане с ее утеплителями и пленками-мембранами после постройки будет очень проблематично.

Кирпичная баня

Тоже нуждается в заблаговременном планировании вентиляционных отверстий и ходов — в ней их сложнее всего делать по завершении стройки. Вентиляция может быть как естественной, так и принудительной.

Блочные бани

Особо нуждаются в том, чтобы вентиляция защитила стены от разрушительной влаги

Поэтому нужно уделить внимание не только притоку и оттоку воздуха, но и правильному обустройству «пирога» стен и крыши. Для вентиляции помещений нельзя делать каналы в стенах, лучше класть их вдоль стен

Русская баня

В ней мало жара и много пара. Пар нужно беречь от выветривания, что и обуславливает специфику вентиляции во время парения. Она должна иметь заглушки, закрытые во время парения, но проветривание все же должно иметь место между заходами, например, залповое проветривание. После процедур вентиляция должна полностью ликвидировать повышенную влажность.

Финская баня или сауна

Нуждается в постоянном воздухообмене во время процедур, потому что в ней много жара и мало пара. До 10 раз в час в парилке должен меняться воздух. Это позволяет пользоваться конвекционной .

Баня в подвале или на цокольном этаже жилого дома

Если отдельностоящая баня имеет собственную вентиляцию, то для находящейся в доме нужно подсоединение ее к общей вентиляционной системе дома. А для того, чтобы обеспечить приемлемый для жилого строения уровень влажности, придется делать принудительную вентиляцию, устанавливать осушитель и т.п.

Общественные бани

Любопытно, что в парилке при вентиляции общественных бань раньше предусматривалась только вытяжка, но не приток воздуха. Современные нормы требуют большой кратности воздухообмена — 8 раз в час в помывочной, 5 раз в час в парилке. Для этого нужна .
