Принудительная вентиляция в бане: способы организации и монтажа хорошей вытяжки

Возможные ошибки и способы их устранения

При самостоятельной сборке вентиляции могут возникать различные проблемы:

  1. Внутрь помещения поступает больше воздуха, чем выводится. Для регулирования потока нужна специальная заслонка.
  2. Большие отверстия внутри парилки. Это недопустимо, поскольку ногам будет слишком холодно, пар будет выходить очень быстро.
  3. Неправильно подобранная электроника для парной. Обычный вентилятор для этой цели не подойдет.

Вентилирование банных помещений — обязательный процесс для любой бани. Без него невозможно добиться оптимального уровня комфорта, влажности, температурного режима. Если система вентиляции будет спроектирована неправильно, это может привести к последствиям.

Типы вентиляционных систем

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка

Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо

Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.

Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.

Каких типов бывает принудительная вентиляция бани

В отличие от естественной вентиляции, принудительная может быть трех видов.

  1. Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
  2. Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
  3. Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.

Рассмотрим более подробно каждый вид принудительной вентиляции бани.

Принудительная приточная вентиляция

Приточная вентиляция

Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

Отверстие для установки вентилятора

Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция

Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.

Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Вентилятор будет установлен близко к потолку

Принудительная приточно-вытяжная вентиляция

Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

Схема устройства и работы приточно-вытяжной вентиляции

Необходимость в принудительном вентилировании

Принудительная вентиляция в бане используется крайне редко. Обычно ее применяют в крупных комплексах с парной большого размера, бассейном и т.п. А в бане стандартных размеров такие методы используют в тех случаях, когда по каким-то причинам естественное вентилирование работает не слишком хорошо или вовсе не работает.

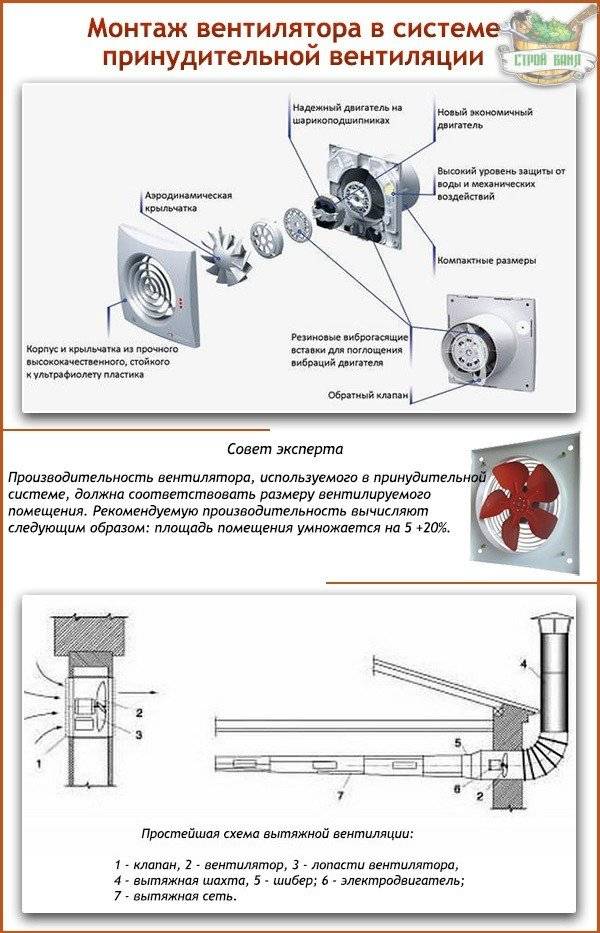

Выбирая вытяжной вентилятор для бани, имеет смысл остановиться на модели, способной переносить нагрев и долго работать в условиях повышенной влажности

Чтобы исправить ситуацию, и превратить естественную вентиляцию в принудительную, достаточно поставить приточный вентилятор в соответствующее отверстие или вытяжной – на вытяжку. Оба вентилятора одновременно обычно не ставят, сложная приточно-вытяжная вентиляция используется только на крупных объектах. А в обычной бане достаточно механической вытяжки.

Если воздух будет принудительно удаляться из помещения, свежие потоки будут занимать освободившееся место в соответствии с законами физики. В больших банных комплексах все немного сложнее. На таких объектах сначала рассчитывают кратность воздухообмена, проектируют систему вентилирования и подбирают вентиляторы подходящей мощности.

Для небольшой парной годится и обычный не слишком мощный вентилятор, который можно приобрести в магазине. Некоторые умельцы даже мастерят механические вытяжки с использованием кулера из старого системного блока. Вот простой пример расчета мощности вентилятора для обычной бани.

Допустим, имеется помещение площадью 9 кв.м. с высотой потолка 2 м. Объем такого помещения составляет 18 куб. м. Кратность воздухообмена, рекомендованная для бань, составляет пять. Умножив объем помещения на кратность воздухообмена, получим необходимую производительность вытяжного вентилятора – 90 куб. м/ч.

Допускается использование вентилятора немного большей мощности, но чрезмерно усердствовать не стоит, иначе воздухообмен станет слишком интенсивным. Если есть желание модернизировать принудительную вентиляцию в бане, можно установить таймер, чтобы устройство автоматически включалось в какие-то определенные промежутки времени.

Используя соответствующие датчики, можно настроить включение вентиляции при достижении заданной температуры воздуха или его влажности. Но в обычной бане такие сложности, как правило, излишни.

Монтаж вентиляции в построенной бане

Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.

В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.

Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.

Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.

Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.

Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать.

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

  1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
  2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
  3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

  • выдерживает постоянные перепады температур;
  • не подвержен гниению;
  • служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Виды

На сегодняшний день выделяют три разновидности вентиляции в сауне. Рассмотрим каждый из них более подробно.

Естественная

Происходит благодаря перепадам давления в помещении и на улице. Отличается небольшими затратами на монтажные работы, а также простотой в эксплуатации. Осуществляется это следующими способами:

За счет ветрового напора, что представляется возможным только в постройках, сделанных из сруба. Давление воздуха внутри помещения возникает из-за мощных порывов ветра, которые создают на подветренной стороне существенное разряжение воздуха. Движение воздуха внутрь и наружу происходит через зазоры, имеющиеся между бревнами.

Недостаток такого вида вентиляции заключается в том, что регулировать ее невозможно, что непосредственно отражается на температуре внутри бани.

В результате сильного ветра возможны сквозняки, что также причиняет не меньше неудобства для отдыхающих.

Благодаря аэрации. Смысл ее заключается в проникновении воздушных масс непосредственно с улицы через низ помещения, в котором находятся специальные отдушины. Уличный воздух, попадая в сауну, выдавливает сверху горячий поток и направляет их в воздуховод. Такая система вентиляции сауны прекрасно подходит для помещений с очень горячим воздухом и большим количеством пара. Циркуляция кислорода здесь происходит очень быстро.

Механическая

Обустраивается лишь в том случае, когда приточную вентиляцию в сауне сделать невозможно. Именно поэтому она еще называется принудительной. Состоит она из довольно дорогостоящих элементов: охладителей, нагревателей, вентиляторов и фильтров для воздуха.

Чтобы достичь выхода обработанного воздуха из помещения, при принудительной вентиляции в сауне применяют вытяжные вентиляторы, на которых обязательно монтируют фильтры.деревянная задвижка

Применяют такой вид вентиляции в очень больших помещениях, где есть бассейны, душевые кабинки и огромное количество посетителей. Она делает воздух чистым от пара, пота и неприятных запахов в течение короткого времени.

Используя механическую вентиляцию, применяют принудительный приток кислорода. Достигается это за счет очень сложной системы, имеющей такие составляющие:

  • Приточную камеру.
  • Механизмы, уменьшающие количество шума.
  • Диффузоры.
  • Обратные клапаны.
  • Распределительные решетки.

Чтобы приточный воздух был комфортным при попадании внутрь помещения, его предварительно очищают и подогревают.

Комбинированная

Применяется в банях только в том случае, если это обусловлено непосредственно особенностями их строения. Так, сауна, находящаяся в доме и граничащая тремя своими стенами с общим жильем, не может иметь естественной вентиляции. При этом расположить входные и выходные отверстия по всем правилам не удастся. Поэтому, соблюдая нормы, разрешается оборудовать приточное отверстие на высоте не меньше 20 см от пола, а вытяжное размещается на той же стене на аналогичном расстоянии от потолка.

Принцип действия такого воздухообмена заключается в попадании холодного воздуха в помещение, прохождение его через печь, нагрев и циркуляцию по всей сауне.

Обязательно на всех отверстиях при этом устанавливают задвижки, регулирующие поток.

Минус такой системы заключается в довольно сильной скорости и количестве воздушных масс.

В некоторых случаях приточный канал монтируют не под каменкой, а над ней. Выходное отверстие при этом размещают на противоположной стороне на несколько сантиметров выше. Так удастся снизить воздушный поток, но существуют рис недостаточного его количества. Чтобы избежать этого, в выходном канале дополнительно устанавливают вентилятор.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

  • механическая;
  • естественная;
  • комбинированная.

Вентканал, управляемый в ручном режиме

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Виды систем

  1. Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
  2. Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.

В сауне с электрокаменкой

Сауна с электрокаменкой Harvia Fuga

  • Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
  • Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
  • Отверстия соединяются вытяжным коробом.
  • Короб выводится в общую вентсистему дома или в дымоход.
  • В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
  • Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.

Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.

Вентиляция сауны в коттедже

В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции

Важно тщательно гидроизолировать эту комнату

Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

Один из вариантов сауны с бассейном в частном доме

В сауне с бассейном

Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.

Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.

Как сделать вентиляцию в парилке бани — подробная статья.

Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.

Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.

Вентиляция финской сауны

В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.

Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.

Фото системы вентиляции в финской сауне

Вентиляция в сауне в квартире

При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.

В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.

Интересный вариант с сауной на балконе квартиры

Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.

Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.

Требования к вентсистеме

Необходимо сначала правильно рассчитать объем приточного и удаляемого воздуха в бане. И по итогам полученного результата тщательно распланировать саму систему воздухообмена.

Расчет вентиляции производят по формуле: W = k умножить на V

Обозначения

Что это означает

Wобъем приточного или вытяжного воздуха (измеряется в кубических метрах);
kкоэффициент кратности (показатель обновления воздуха в помещении в течение одного часа).
Vобъем помещения, который вычисляется умножением ширины, длины и высоты комнаты.

Сначала для каждого помещения рассчитывается объем притока, затем – оттока. Результаты (при необходимости) округляем в сторону увеличения так, чтобы последняя цифра равнялась 0 или 5. Суммируем полученные объемы притока для разных помещений в бане и также складываем объемы оттока и сравниваем. Общее значение W приточного воздуха должно равняться W удаляемого воздуха. Далее по полученным результатам высчитываем сечения воздуховодов и подбираем тип вентиляции.

Диаметр вентотверстий зависит от объема помещения. На кубический метр объема – 24 квадратных сантиметра вентиляции. Если показатель притока больше вытяжки, то необходимо увеличить объем оттока для помещения с минимальными значениями воздухообмена. Таким образом вычисляется нужная производительность вентилятора для механической системы. Для естественной циркуляции воздуха диаметры приточного и удаляемого отверстий определяют опытным путем.

Чтобы воздухообмен в бане был эффективным, необходимо соблюдать следующие требования.

  1. Если есть приток воздуха, надо создать его отток. Входные отверстия всегда делают ниже вытяжных.
  2. Прохладный воздух не должен нарушать установленную температуру в помещении.
  3. Вытяжной канал для механической и естественной вентиляции необходимо вывести выше крыши.
  4. При принудительной вентиляционной системе входное отверстие устанавливается на уровне выше 2 м от грунта и 0.5 м от пола около печки.
  5. При использовании газовой колонки для него устанавливается отдельный вентиляционный канал.
  6. Воздух должен возвращаться, откуда пришел. То есть, если он поступает в парилку из смежного помещения (из-под щелей в двери), то и вытягиваться он должен не на улицу, а тоже в банную комнату. Иначе вентиляция будет неэффективной.

Согласно требованию СанПиН, вентиляция за 1 час должна поменять воздух не менее 5 раз в парилке и 3 раза в других банных помещениях. То есть, если объем парилки равен 8 кубическим метрам, то туда должно поступить не менее 40 кубических метра свежего воздуха. От выполнения требований к установке вентиляционной системы зависит долговечность бани.
