Монтаж сэндвич дымохода: пример сборки сендвич-трубы своими руками + пошаговая её установка

Рекомендации

Дымопровод, проходящий снаружи здания, следует собирать по конденсату. Если собрать по дыму, то конденсат может попасть внутрь гильзы, намочить утеплитель – труба будет плохо изолирована (жидкость хорошо проводит тепло), наружная гильза будет нагреваться, нагревать стеновые конструкции, что может привести к пожару.

Кроме того, замерзание жидкости может привести к повреждению труб, а кислота в конденсате – к более быстрому прогоранию внутреннего вкладыша из нержавейки.

В то же время небольшая утечка дыма на открытом воздухе вполне безопасна, а большая – хорошо видна и ее можно устранить, дополнительно промазав стык труб герметиком.

Ни в коем случае нельзя уменьшать диаметр отверстия дымоходного канала – это приведет к уменьшению или остановке тяги.

Необходимо регулярно (2 раза в год) проводить очистку дымоходного канала от сажи, оголовка – от намерзшего конденсата, льда и снега.

Утепление наружного дымохода

Сэндвич-труба уже качественно утеплена и в дополнительном утеплении не нуждается. Исключение – место прохода трубы через стену или перегородки. Для этого применяют разные утеплители, по возможности огнеупорные.

Нельзя для дымоходов применять стекловату с низкой температурой плавления, для угольных котлов нельзя применять и базальтовую вату.

Место прохода трубы через стену (иногда через деревянную конструкцию свеса кровли) обязательно утепляют базальтовой или керамической ватой, вспененным вермикулитом, асбестом.

Не надо думать, что асбест супервреден – готовые изделия не пылят и не выделяют вредных веществ, а сам асбест будет закрыт и изолирован от помещения фланцем.

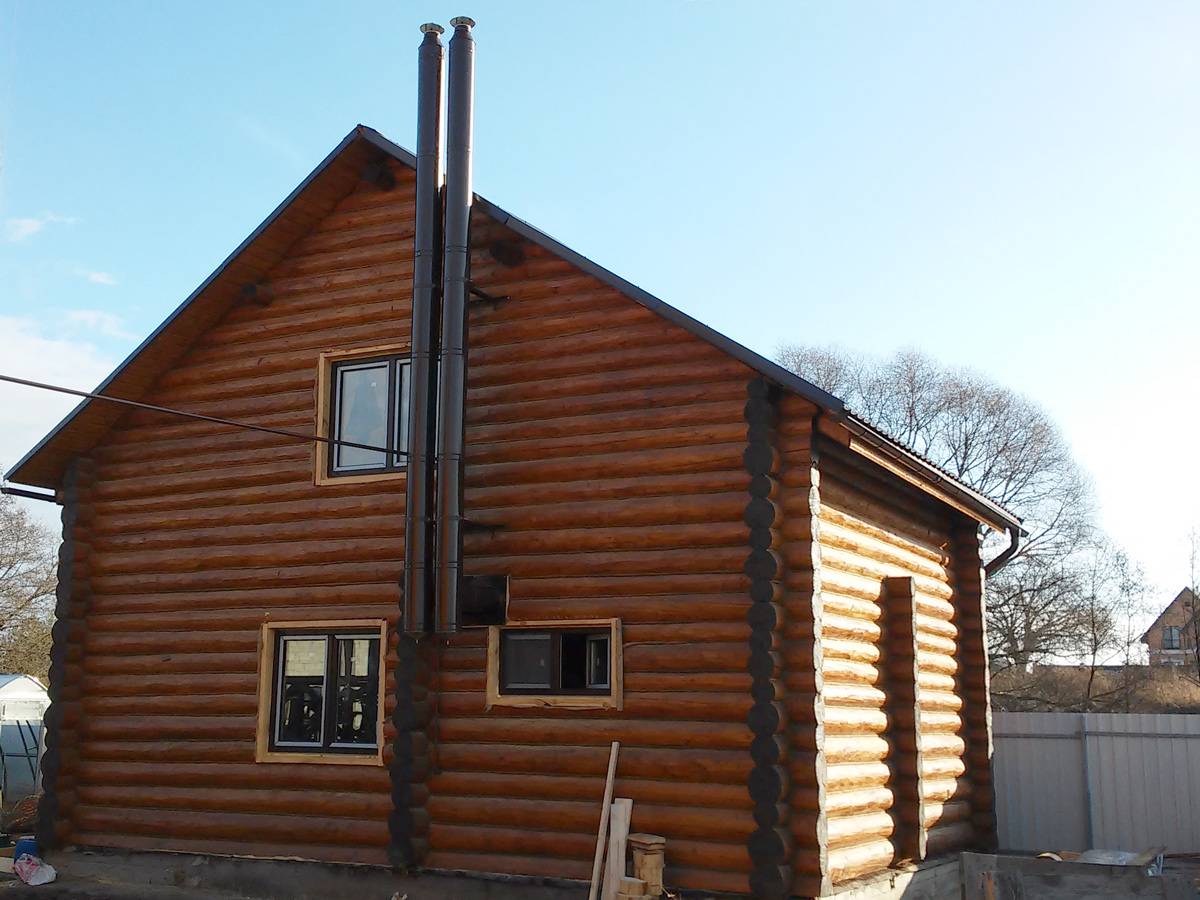

Деревянные стены

Особенность деревянных стен заключается в их горючести. Поэтому установка дымохода в деревянном доме сложнее, чем в каменном.

При выводе дымохода через деревянную стену необходимо очень строго выдерживать расстояние от стены до трубы (не менее 260 мм) и качественно выполнять теплоизоляцию места прохода через стену

Важно также уделить внимание обработке стен антипиретиком

Устройство дымохода в деревянном доме требует изоляции поверхности стены вблизи выходного патрубка теплогенератора и первой смонтированной монотрубы. Изоляцию выполняют негорючими материалами – штукатуркой, плиткой (керамогранитом), камнем, фиброцементными листами, листом металла с подложенным асбестовым листом.

Кирпичные и бетонные стены

Кирпич и бетон устойчив к возгоранию – это большой плюс. Но тем не менее утепление в месте прохода трубы обязательно, расстояние до стены – не менее 130 мм. Правила установки дымоходов придуманы для безопасности людей, и выполнять их следует в любом случае.

Для чего нужна

Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар. Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.

Сэндвич-трубы — идеальный вариант для обустройства дымохода

Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.

Лучшие модели дымоходов

Комплект Феррум 115 мм, 0,8 мм

Комплект Феррум 115 мм, 0,8 мм

Дымоход предназначен для установки на всех видах каминов. Имеет прямое подключение и оптимальных входной диаметр. Сварочные швы конструкции обладают герметичностью и не пропускают в дымовой канал конденсат. Дымоход имеет наружную оболочку, выполненную из оцинкованной стали. Между ней и стенками основной конструкции проложена минеральная вата, которая защищает кровлю от возгорания.

Достоинства:

  • все швы изделия выполнены лазерной сваркой;
  • в комплект входит всё необходимое для монтажа конструкции;
  • повышенная пожарная безопасность;
  • есть оголовок, защищающий дымоход от попадания в него осадков и листвы.

Недостатки:

  • небольшая толщина стенок конструкции;
  • высокая стоимость.

Комплект Дымок 115 мм, 0,5 мм

Комплект Дымок 115 мм, 0,5 мм

Бюджетный вариант. Внутренние трубы конструкции имеют обмотку базальтовой ватой Rocwool, устойчивы к деформации. Наружная оболочка выполнена из оцинкованной стали. Сварные швы выполнены по технологии TIG.

Достоинства:

  • доступная стоимость;
  • есть оголовок и переходник с одноконтурной на двухконтурную конструкцию;
  • высокое качество использующейся в производстве изделия стали марки AISI.

Недостатки:

  • в комплект не входит изоляционный материал для стыков конструкции с кровлей;
  • есть только одно крепление к вертикальным сооружениям;
  • не рекомендуется для установки на печи и камины, работающих на дровах.

Комплект Феррум 200, 0,8 мм

Комплект Феррум 200, 0,8 мм

Большой пропускной диаметр труб позволяет их устанавливать не только в частных домах, но и в офисных зданиях. Дымоход изготовлен из нержавеющей стали. Конструкция имеет высокую степень прочности.

Среди других достоинств:

  • герметичные швы;
  • хорошая изоляция;
  • простота монтажа;
  • высокий вынос;
  • есть оголовки на внутреннюю и наружную трубы.

Главный недостаток:

высокая стоимость.

Феникс 120 мм, 0,1 мм

Феникс 120 мм, 0,1 мм

Дымоходы этого вида отлично походят для печей для бани. Подключаются они к задней стенке тепловых агрегатов. В дымоходах хорошая тяга. Она позволяет растопить печь до максимально возможной температуры. Верхняя часть конструкции имеет сужение и оголовок.

Достоинства:

  • хорошая изоляция;
  • высокие эксплуатационные характеристики;
  • наличие подставки для бокового отвода;
  • прочные стыковые соединения.

Главный недостаток:

высокая стоимость.

Комплект Вулкан 120 мм, 0,5 мм

Комплект Вулкан 120 мм, 0,5 мм

Конструкция выполнена из нержавеющей стали. Устанавливается она вертикально через отверстие в крыше. У дымоходов этого типа презентабельный вид. Они идеально подходят для загородных домов.

Достоинства:

  • наличие утеплённого зонта и сборника конденсата;
  • могут устанавливаться на медное печное оборудование;
  • надёжность и прочность.

Главный недостаток:

высокая стоимость.

СНиП

Устройство дымоходов регламентируется рядом нормативных документов, требования которых обязательны для исполнения. В их числе строительные нормы и правила. Они определяют порядок установки системы дымоудаления и её эксплуатации.

Требования к монтажу дымоходов изложены в ДБН В.2,5-20-2001 и СНиП 2.04.05-91. Правила эксплуатации и требования пожарной безопасности к дымоходам определены СНиП 41-01-2003. Основное правило устройства каналов отведения дыма: одна печь – один дымоход. Он должен обеспечивать достаточную для вывода всего объёма дымовых газов тягу.

Диаметр дымохода не должен быть меньше размера сечения выходного патрубка печного агрегата или камина. Категорически запрещается устанавливать металлические дымоходы с толщиною стенок менее 0,5 мм. Такие изделия должны обладать повышенной термической и антикоррозийной устойчивостью. Дымовые каналы не должны иметь более трёх поворотов.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

  • Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
  • Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
  • Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

  1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
  2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
  3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
  4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

  1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
  2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

  • с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
  • с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

  1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
  2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

  1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
  2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
  3. Узкая сторона одной детали заводится в раструб другой до упора.
  4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
  5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Необходимые комплектующие

В стандартный перечень входят:

  1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
  2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
  3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
  4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
  5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
  6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
  7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
  8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
  9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
  10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
  11. Торцевые заглушки.
  12. Различные переходники, конденсатосборники.
  13. Опорная площадка. Равномерно распределяет нагрузку.
  14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Подготовка к монтажу сэндвич трубы

Чтобы устройство конструкции было осуществлено качественно и быстро, необходимо выполнить ряд подготовительных мероприятий:

Монтаж патрубка, который обеспечивает безопасный проход дымовыводящей системы через перекрытие. Перед началом установки он обрабатывается огнестойкими материалами (мастика и базальтовое полотно).
По стенкам гофры крепят изоляционный материал.
Изолируют все элементы штуцера, которые соединяются с перекрытием, его внутреннюю часть.
Наносят на потолке разметку под отверстие с учетом того, что патрубок окружает слой изоляции, и с запасом расстояния на воздушный зазор между гофрой и самой трубой.
Следующим подготовительным действием является установка защиты патрубка.
Осуществляют подготовку разделки на кровле. Для этого необходимо изучить ее устройство, произвести замеры внутри и снаружи при учете угла наклона крыши.
С внутренней стороны производят вырезку отверстия под трубу.
Подготавливают оцинкованный лист с отверстием под сэндвич-трубу. Крепят его на кровлю

В процессе работы важно помнить, что на уровне разделки нельзя допускать появления швов на основном дымовыводящем элементе.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком

Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины

Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
Места стыков качественно обработать огнеупорным герметиком.
После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

  1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
  2. Рассчитывается скат крыши и тройник
  3. Короб, который монтируется, наполняется изолятором.
  4. Герметизируется проходной узел, должна быть видна только прокладка
  5. Крышка закрывается небольшим декоративным лючком.
  6. Стыки обрабатываются пеной-герметиком.
  7. Из дымохода в крайней точки монтируется ревизия.
  8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
  9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
  10. Шов должен быть повернут в сторону дома

Важные элементы дымового устройства

Установка сэндвич дымоотвода своими руками всегда начинается от теплогенерирующего оборудования. Кроме самой трубы, при монтаже потребуются следующие элементы:

  • Кронштейны, с помощью которых осуществляется крепление конструкции к стене;
  • Колена, для того, чтобы правильно выполнить поворот на 90 или 45 градусов;
  • Обжимные хомуты, что соединяют отдельные элементы;
  • Ревизии для прочистки от сажи и копоти;
  • Переходники;
  • Элементы, с помощью которых можно сделать проход через кровлю (розетта, крыза, окапник);
  • Разгрузочная платформа;
  • На оголовке может размещаться грибок, флюгер или искрогаситель в зависимости от материала крыши и погодных условий на местности.

Элементы сборки дымохода сэндвич

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

  • Использовать готовую разделку;
  • Смонтировать проходной узел своими руками.

 Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

https://youtube.com/watch?v=OloeKgcB2Yo

Установка готового переходника

  • Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
  • При необходимости осуществить утепление;
  • Установить проходной узел дымохода в перекрытие;
  • Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
  • Присоединить участок трубы, расположенный сверху крыши;
  • Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

  • Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
  • В сделанное отверстие выводится один край трубы;
  • Изнутри помещения на потолок накладывается пластина;
  • Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
  • Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
  • Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

  • Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
  • Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
  • Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Рекомендуем ознакомиться: Воздуховоды из нержавеющей стали для обустройства вентиляции

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Как сделать вывод на крышу

Правильный вывод системы сэндвич-дымохода на крышу, наверное, самый сложный этап при его монтаже. Для этого нужно воспользоваться специальным элементом, называющимся крышной разделкой. Эта конструкция из металла предотвращает вероятность соприкосновения трубы с кровельными материалами.
При выборе крышной разделки нужно знать угол наклона кровельного покрытия. Стандартные конструкции позволяются выводить дымоход с уклоном 35-55 градусов или 15-35 градусов.

Изначально нужно отметить маркером или строительным карандашом тот участок, на котором предполагается вывод дымоходной трубы через кровлю. Затем по намеченной разметке с внутренней стороны кровельного покрытия делают отверстие. Оно должно быть достаточно большим, чтобы труба свободно могла пройти через него.

Далее изнутри устанавливается подкрышный лист, а снаружи закрепляется крышная разделка, чья конусная часть регулируется в зависимости от угла наклона кровли. Края разделки нужно завести под конек или кровельный лист. После того, как сэндвич-дымоход был выведен на кровлю, нужно позаботиться о достаточной высоте конструкции и оформить края трубы защитными материалами.

Для того, чтобы улучшить герметичность стыка дымоотводной трубы и разделки, следует использовать специальный фартук с регулировкой. После его монтажа можно устанавливать следующий элемент конструкции. Остается только нарастить трубы до нужной высоты и на её окончание установить необходимые элементы, такие как флюгер, грибок, искрогаситель и тому подобные.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
