Делаем вертикальную печь из трубы для бани своими руками

Изготовление вертикальной печи из стальной трубы

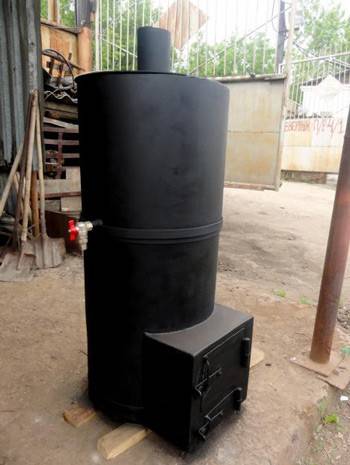

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

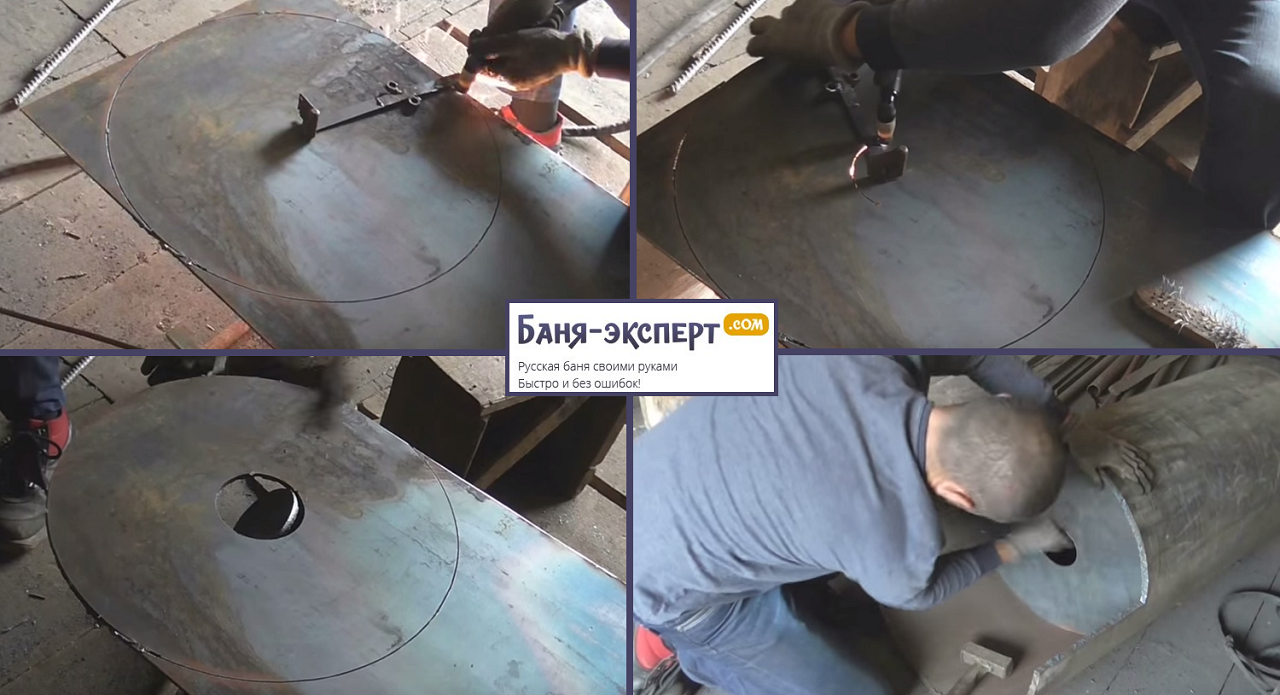

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)

Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм. Также необходимо обустроить на баке крышку, выполненную в виде полуокружности

Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

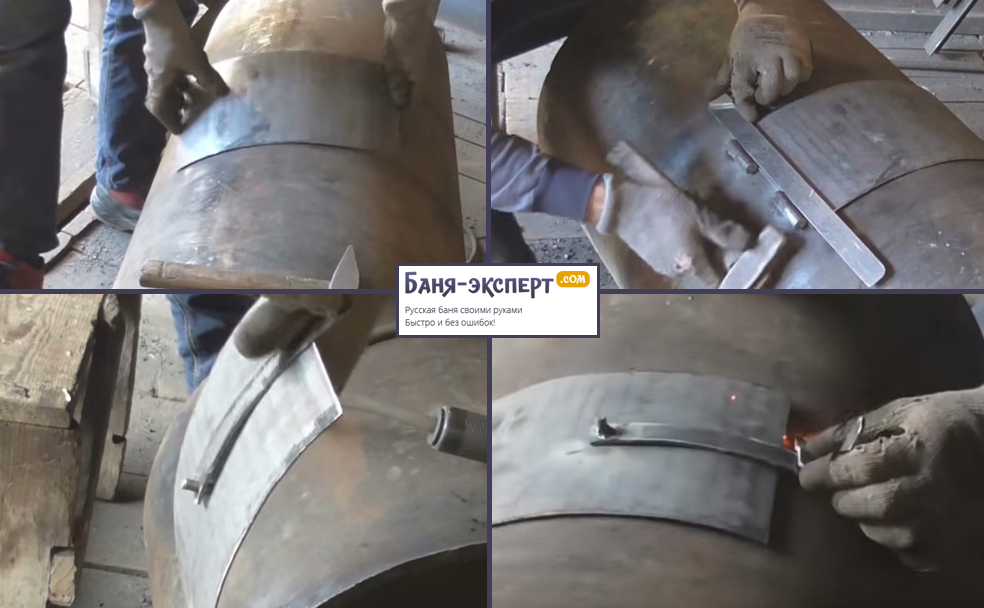

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

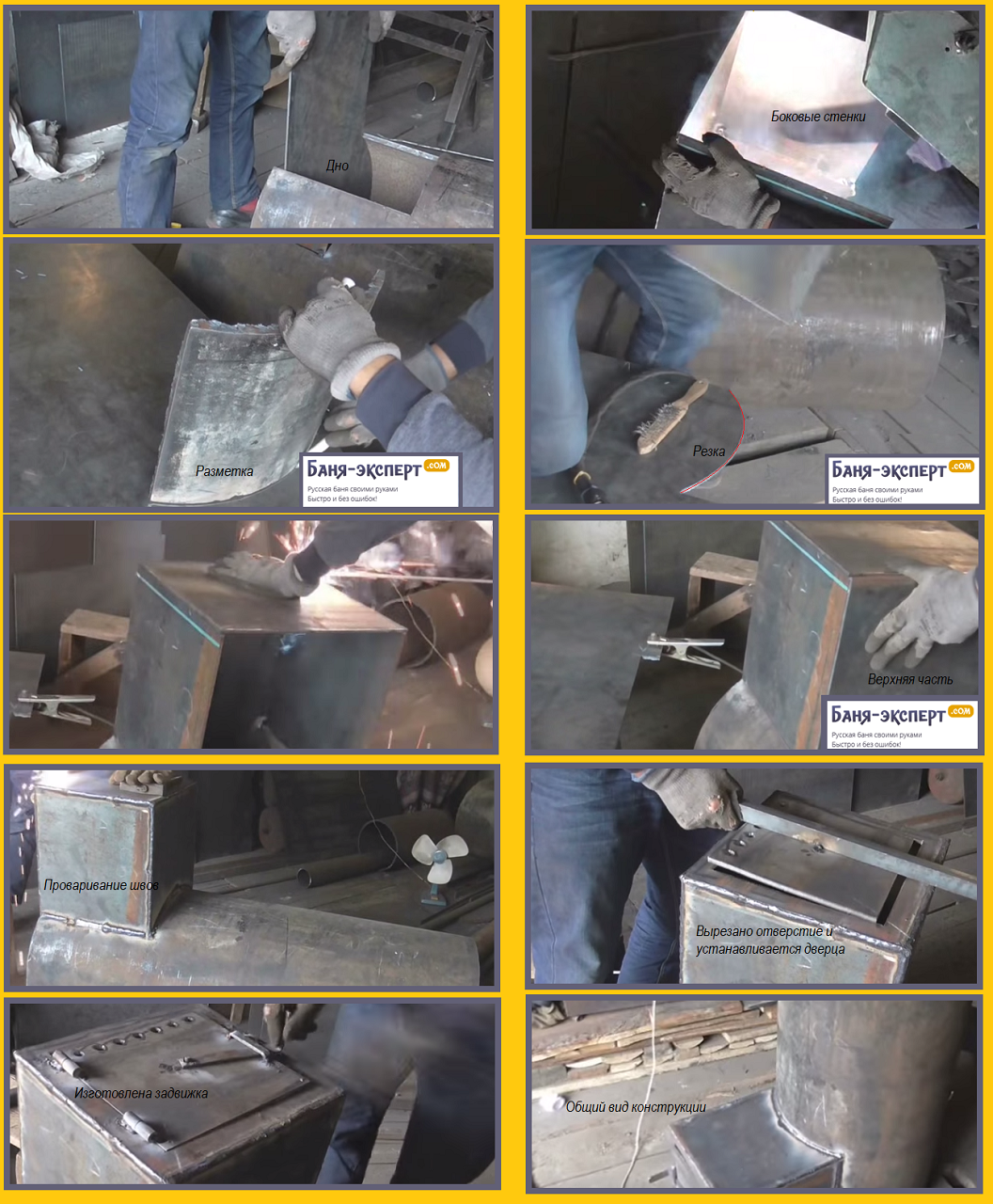

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Возможные ошибки в процессе изготовления

Если готовая конструкция работает не так, как хотелось бы, скорее всего, в процессе изготовления и монтажа печи была допущена ошибка.

Если происходит быстрое удаление тепла из печи, внутри дымоходной трубы необходимо установить подвижную задвижку.

Большое скопление сажи внутри горизонтальной печи может привести к ее возгоранию. Решить проблему поможет дожигатель в виде двух загнутых в сторону трубы металлических трубочек, установленных на одной из стенок конструкции. В результате снизится количество копоти, а топка будет лучше насыщаться кислородом, в результате чего произойдет полное догорание дров.

Важные советы

  • Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
  • Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
  • После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
  • Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
  • Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
  • Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

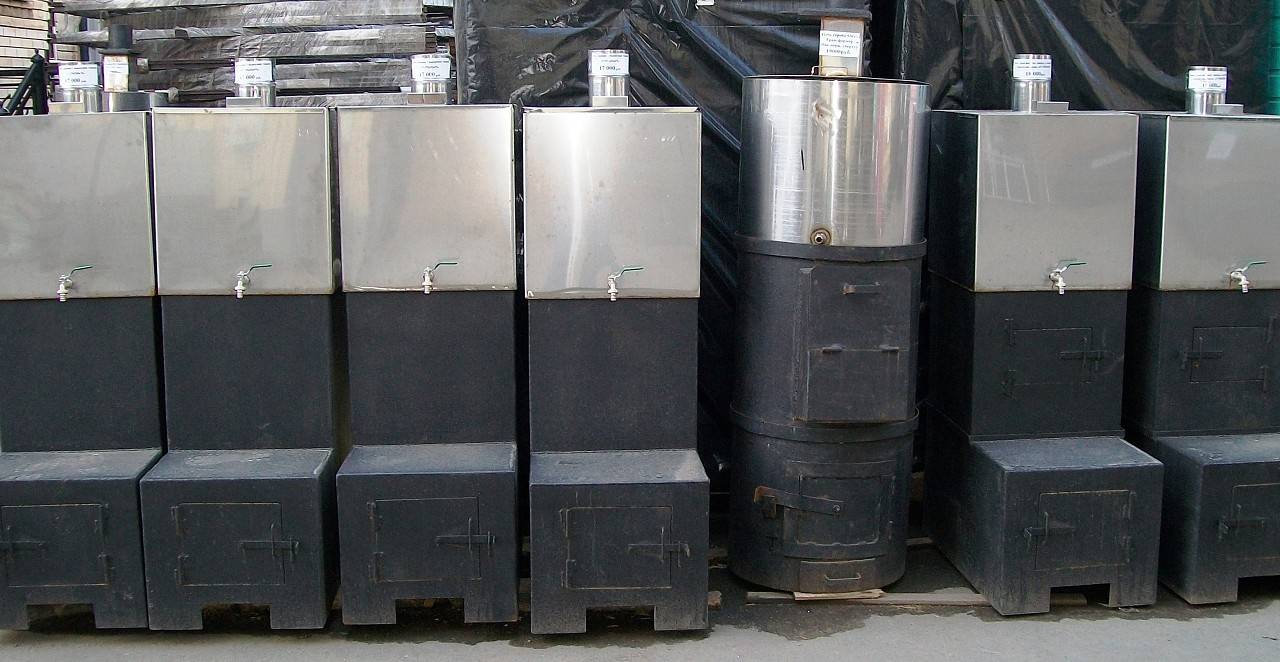

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

7фотографий

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

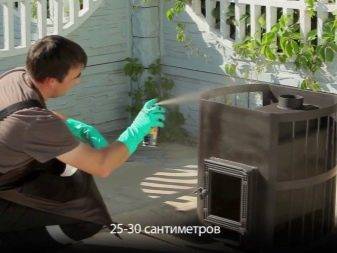

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Порядок сборки и пошаговое руководство

Прежде чем приступить к обработке корпуса из толстостенной металлической трубы необходимо определиться с высотой сооружения. Обычная высота обеденного стола и рабочей поверхности газовой плиты 90-100 см. Если взять отрезок  трубы меньшей длины, то и казан будет устанавливаться ниже, это значит, что работать придется, согнув спину. Слишком высокую конструкцию также делать не стоит, когда кипящее масло находится на высоте, придется подниматься на цыпочках, чтобы помешивать блюдо, что еще более неудобно, чем гнуть спину. Поэтому рекомендуемая высота уровня крышки котла рекомендуется принимать 90-95 см.

Чтобы конструкция была устойчивой, придется в нижней части приварить с внутренней и с внешней стороны пластины, чтобы увеличить площадь опоры. При этом днище рекомендуется разместить на расстоянии 5 см выше ножек. Дверка топки и подувала, делаются с одной стороны печки, это и удобнее, и проще, чем делать вырезы с разных сторон. Колосниковая решетка, устанавливается минимум на 7 см ниже нижнего края дверки топки. Делается это так потому, чтобы горящие дровни при открытии дверки не выпадали из топки. Точка установки дымохода должна быть напротив дверки топки, при этом место врезки дымохода в корпус и верхняя сторона дверки должны быть разнесены минимум на 5 см по высоте.

Теперь, когда основные моменты понятны алгоритм работы, можно представить следующим образом:

  • Делаются замеры отрезка трубы и проверяются правильность срезов с обеих сторон;
  • В случае необходимости делается выравнивание верха и низа отрезка;
  • При помощи мела или белого маркера делается разметка корпуса, выделяются зоны металла, которые необходимо удалить, делаются пометки, где будет привариваться элементы изнутри трубы;
  • Вырезается окно под дверку топки и под дверку подувала. Дверка подувала должна быть по площади не больше 30% от площади дверки топки.
  • Вырезанные элементы обрабатываются и готовятся для установки в качестве дверок;
  • С внутренней стороны корпуса вычерчивается линия для установки колосниковой решетки. Из арматуры диаметром 8-10 мм выгибается кольцо и вваривается по указанной линии;
  • Из листового металла вырезается круг дна печи. Круг обрабатывается абразивным кругом и максимально точно подгоняется под диаметр корпуса. После этого устанавливается на место и проваривается с двух сторон – со стороны топки и со стороны ножек.
  • На дверки устанавливаются петли.
  • На дверку топки с внутренней стороны корпуса дополнительно навариваются пластины из полосы толщиной 2-3 мм. Это делается для того, чтобы обеспечить плотное прилегание самой дверки к корпусу печи.
  • В верхней части корпуса по всей окружности делаются треугольные вырезы, глубиной 30-40 мм и шириной 50мм. Это необходимо для лучшей фиксации казана на корпусе печи.
  • Отступив от верхнего края 10-12 см на противоположной стороне от дверок топки, делает врезка трубы дымохода, она делается под углом 60 градусов. Длина отрезка выступающего за пределы корпуса должна быть 15-20см.
  • На дверце топки сверлится 4 отверстия диаметром 10 мм, по углам на расстоянии 15-20 мм от краев дверки. С внутренней стороны на дверку крепится дополнительный экран из толстого металла. Это необходимо для того, чтобы при открытии угли не высыпались из топки, а сама дверка не сильно нагревалась.
  • Из арматуры диаметром 16-24 мм делается колосниковая решетка печки. Расстояние между прутьями арматуры должно быть не больше 10 мм. Прутья связываются с нижней стороны 3 поперечинами – в центре самой длиной перемычкой и двумя равными по бокам.
  • Запоры лучше сделать из листовой стали толщиной 1,5-2 мм, запоры должны быть прочными и надежными, еще лучше, чтобы листовая пластина была подпружиненная.

После сборки всей конструкции для придания привлекательного внешнего вида рекомендуется при помощи болгарки с металлической щеткой очистить всю поверхность и подготовить к покраске жаростойкой краской.

Первую топку после покраски нужно делать без приготовления пищи в казане, жаростойкая краска при нагревании запекается, выделяя неприятный запах, поэтому от готовки в первый раз рекомендуется отказаться.

Как видно из описания, печь для казана из трубы доступна для сборки даже начинающим мастерам, тем более, что в процессе использования появятся идеи для дальнейшего усовершенствования, например, установки дополнительных съемных поверхностей по типу рабочей поверхности на кухне

Наверняка придется обратить внимание на дымоход, оборудовав его дефлектором и искрогасителем. Для облегчения переноски печи можно продумать и вариант размещения транспортировочных колес, чтобы всею конструкцию можно было легко транспортировать одному человеку

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

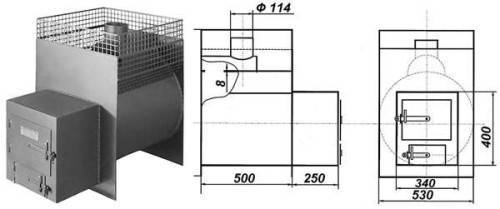

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

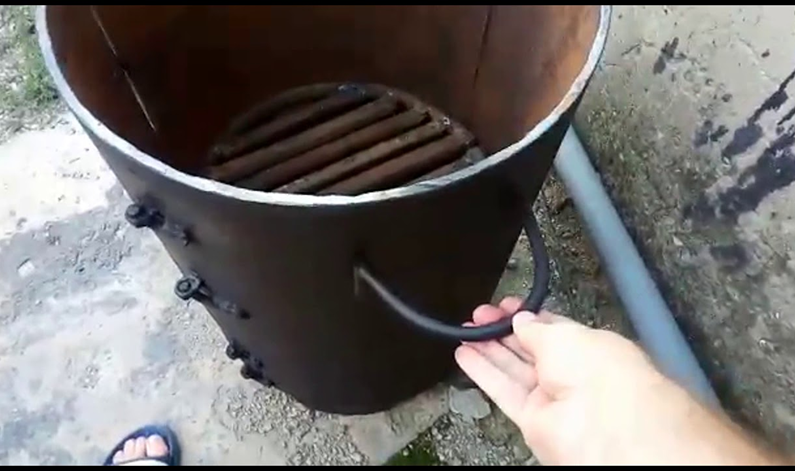

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Подготовительные работы в бане перед изготовлением печки

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

стяжка из жидкого бетона

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня — это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно — два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее — вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Экран

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум — может доходить до потолка.

Толщина — предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора — минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:
  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.
